WL2253 คู่มือประเภทวาล์วโซลินอยด์ทางการแพทย์และคู่มือ OEM สำหรับอุตสาหกรรม

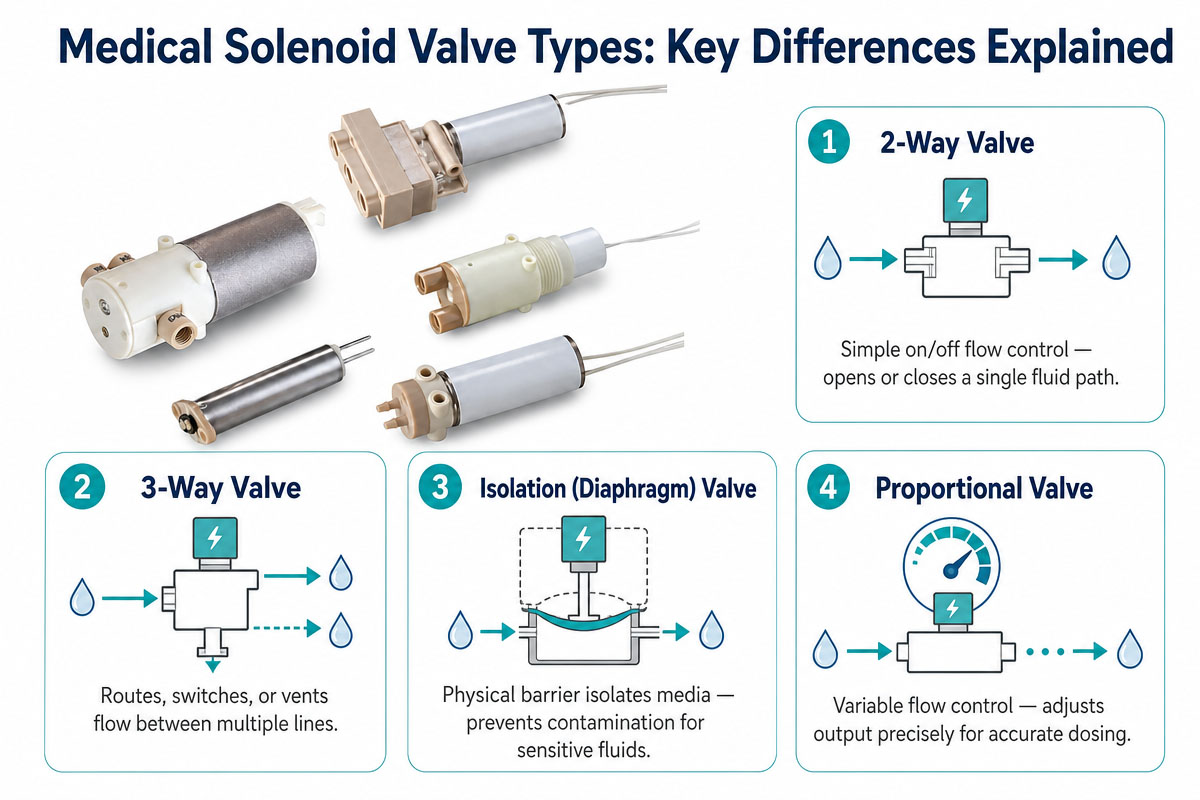

คำอธิบายเกี่ยวกับวาล์วโซลินอยด์ทางการแพทย์ประเภทต่างๆ

วาล์วโซลินอยด์ทางการแพทย์มีหลายประเภท และการเลือกใช้วาล์วขึ้นอยู่กับเส้นทางการไหลของของเหลว ตรรกะการควบคุม ความดัน การไหล พื้นที่ติดตั้ง และข้อกำหนดด้านความปลอดภัยของอุปกรณ์ การทราบความแตกต่างระหว่างวาล์วแต่ละประเภทจะช่วยให้วิศวกร OEM สามารถเลือกซื้อและออกแบบวาล์วที่เหมาะสมได้

1. วาล์วโซลินอยด์ทางการแพทย์แบบปิดปกติ

วาล์วชนิดนี้จะปิดอยู่เมื่อขดลวดไม่ได้รับพลังงาน เมื่อจ่ายกระแสไฟฟ้า สนามแม่เหล็กจะดันลูกสูบและเปิดทางให้ของเหลวไหลผ่านได้

วาล์ว NC มีประโยชน์มากเมื่อระบบต้องการป้องกันการไหลเว้นแต่จะมีการส่งสัญญาณควบคุมทางไฟฟ้า วาล์วประเภทนี้สามารถใช้ได้ในกรณีที่สภาวะเริ่มต้นของอุปกรณ์ก็ต้องการให้หยุดการไหลเช่นกัน

แนวคิดทั่วไป:

ปิดเครื่อง → เปิด

เปิดเครื่อง → ปิด

ควรวิเคราะห์พฤติกรรมที่แท้จริงของวาล์วนิรภัยเสมอในขั้นตอนการออกแบบอุปกรณ์

2. วาล์วโซลินอยด์ทางการแพทย์แบบเปิดปกติ

วาล์วชนิดนี้จะปล่อยของเหลวไหลผ่านในขณะที่ขดลวดไม่มีกระแสไฟฟ้า กลไกภายในจะเลื่อนเพื่อปิดทางเดินของของเหลวเมื่อมีการจ่ายกระแสไฟฟ้า

การจัดเรียงแบบนี้จะมีประโยชน์มากเมื่อสภาวะเริ่มต้นของอุปกรณ์คือทางเดินการไหลแบบเปิด

แนวคิดปกติ:

ปิดเครื่อง → เปิด

เปิดเครื่อง → ปิด

การเลือกใช้วาล์ว NC หรือ NO ขึ้นอยู่กับลำดับการทำงานและพฤติกรรมเมื่ออุปกรณ์เกิดความผิดพลาด

3. วาล์วโซลินอยด์ทางการแพทย์ (2 ทาง)

วาล์ว 2 ทางมักจะมีพอร์ตสองพอร์ตและควบคุมเส้นทางการไหลเพียงเส้นทางเดียว

วัตถุประสงค์หลักของวาล์วประเภทนี้คือ:

เปิด → ไหล

ปิด → ไม่มีการไหล

วาล์ว 2 ทาง มักใช้สำหรับการควบคุมแบบเปิด/ปิดอย่างง่าย เมื่ออุปกรณ์จำเป็นต้องเริ่มหรือหยุดการไหลของของเหลว

เกณฑ์การคัดเลือก ได้แก่ ขนาดรูเปิด อัตราการไหล ความแตกต่างของความดัน การรั่วไหล เวลาตอบสนอง และกำลังของขดลวด

4. วาล์วโซลินอยด์ทางการแพทย์ (3 ทาง)

วาล์วโซลินอยด์ 3 ทาง มีพอร์ตสามพอร์ต และสามารถควบคุมหรือเปลี่ยนทิศทางการไหลผ่านเส้นทางต่างๆ ได้

สามารถทำได้ ขึ้นอยู่กับการกำหนดค่าภายในของวาล์ว:

เชื่อมต่อท่อทางเข้ากับท่อทางออก

เชื่อมต่อท่อไอเสียเข้ากับช่องระบายอากาศ

สลับระหว่างเส้นทางการไหลสองเส้นทาง

แยกเส้นทางการไหลหนึ่งออกจากอีกเส้นทางหนึ่ง

ดังนั้น วาล์วแบบ 3 ทางจึงมีประโยชน์ในระบบที่มีการควบคุมด้วยลมและของเหลวที่ซับซ้อน

5. วาล์วโซลินอยด์ทางการแพทย์แบบควบคุมโดยตรง

ในวาล์วแบบทำงานโดยตรง แรงแม่เหล็กไฟฟ้าจะเคลื่อนที่ลูกสูบหรือชิ้นส่วนซีลโดยตรง

ข้อดีของวาล์วประเภทนี้คือสามารถทำงานได้โดยไม่ต้องใช้แรงดันแตกต่างนำร่อง ทำให้วาล์วแบบทำงานโดยตรงเป็นที่น่าสนใจสำหรับการใช้งานในสภาวะแรงดันต่ำและระบบขนาดกะทัดรัดบางประเภท

อย่างไรก็ตาม ต้องรักษาสมดุลที่เหมาะสมระหว่างความสามารถในการไหล ขนาดรูเปิด แรงดันของขดลวด และการใช้พลังงาน

6. วาล์วโซลินอยด์แบบควบคุมด้วยแรงดันนำร่อง

ในวาล์วที่ควบคุมด้วยแรงดันนำร่อง แรงดันของระบบและแรงดันนำร่องจะทำงานร่วมกันเพื่อเปิดและปิดวาล์วหลัก

โครงสร้างนี้ให้ความสามารถในการไหลสูงและควบคุมวาล์วด้วยแอคชูเอเตอร์แม่เหล็กไฟฟ้าที่มีขนาดกะทัดรัด

อย่างไรก็ตาม วาล์วที่ควบคุมด้วยแรงดันนำร่องมีข้อกำหนดด้านแรงดันที่เฉพาะเจาะจงมากกว่า และไม่สามารถนำไปใช้กับงานที่มีแรงดันต่ำทุกประเภทได้

7. วาล์วโซลินอยด์ขนาดเล็กทางการแพทย์

วาล์วขนาดเล็กใช้ในอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัด

สิ่งเหล่านี้มีประโยชน์สำหรับ:

อุปกรณ์ทางการแพทย์แบบพกพา

เครื่องมือตรวจจับ

เครื่องวิเคราะห์ในห้องปฏิบัติการ

ระบบควบคุมของเหลวขนาดกะทัดรัด

อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่

วิศวกร OEM ไม่ควรจำกัดการเลือกวาล์วขนาดเล็กไว้เพียงแค่ขนาดทางกายภาพเท่านั้น แต่ควรพิจารณาถึงอัตราการไหล ความดัน อุณหภูมิของขดลวด การรั่วไหล อายุการใช้งาน และตัวเชื่อมต่อด้วย

8. วาล์วโซลินอยด์ทางการแพทย์สำหรับกำลังไฟต่ำ

การออกแบบโดยใช้พลังงานต่ำช่วยประหยัดพลังงานและลดการเกิดความร้อน ซึ่งมีความสำคัญอย่างยิ่งสำหรับอุปกรณ์พกพาหรืออุปกรณ์ที่มีความสามารถในการจัดการความร้อนจำกัด

แต่แม้จะใช้กำลังไฟฟ้าต่ำ ก็ควรจะยังให้แรงแม่เหล็กเพียงพอที่จะทำให้วาล์วทำงานได้อย่างน่าเชื่อถือ

ดังนั้น นักออกแบบควรพิจารณาความสัมพันธ์ระหว่างปัจจัยต่อไปนี้:

แรงดันไฟฟ้า → กระแสไฟฟ้า → กำลังของขดลวด → แรงแม่เหล็ก → การตอบสนอง → อุณหภูมิ

9. วาล์วโซลินอยด์ทางการแพทย์แบบสั่งทำพิเศษ

ผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) ทุกรายไม่จำเป็นต้องใช้พารามิเตอร์ทางกลและประสิทธิภาพของวาล์วในแคตตาล็อก วาล์วแบบกำหนดเองสามารถออกแบบให้ตรงตามขนาด อัตราการไหล แรงดัน แรงดันไฟฟ้า ตัวเชื่อมต่อ วัสดุ ระบบซีล และข้อกำหนดในการติดตั้งที่เฉพาะเจาะจงได้

สำหรับโครงการที่ปรับแต่งตามความต้องการเฉพาะ ผู้ซื้อควรให้ข้อมูลมากที่สุดเท่าที่จะเป็นไปได้ รวมถึง:

การควบคุม – ปานกลาง

แรงดันบริการ

ต้องใช้อัตราการไหล

แรงดันไฟฟ้า,

รอบการทำงาน

ขนาดการติดตั้ง

การตั้งค่าพอร์ต

ข้อกำหนดการรั่วไหล

อุณหภูมิในการทำงาน

อายุการใช้งานที่ต้องการ

กระบวนการพัฒนาผลิตภัณฑ์ OEM โดยทั่วไปประกอบด้วยขั้นตอนต่างๆ ได้แก่ การกำหนดคุณสมบัติ การออกแบบ การสร้างต้นแบบ การทดสอบตัวอย่าง การตรวจสอบความถูกต้อง และการผลิตจำนวนมาก

10. การเปรียบเทียบประเภทวาล์วโซลินอยด์ทางการแพทย์

การเลือกวาล์วโซลินอยด์ทางการแพทย์ที่ดีที่สุดนั้นขึ้นอยู่กับระบบโดยรวม ไม่ใช่แค่พารามิเตอร์เดียว วิศวกรของผู้ผลิตควรพิจารณาปัจจัยต่างๆ พร้อมกัน เช่น สารที่ควบคุม อัตราการไหล ความดัน ข้อกำหนดทางไฟฟ้า เวลาตอบสนอง การรั่วไหล อุณหภูมิ ขนาดการติดตั้ง อายุการใช้งาน และข้อกำหนดด้านคุณภาพ

ความสามารถของซัพพลายเออร์ก็มีความสำคัญอย่างยิ่งสำหรับอุปกรณ์ทางการแพทย์ ซัพพลายเออร์ที่มีความสามารถควรจะสามารถออกแบบ สร้างต้นแบบ ทดสอบ และควบคุมคุณภาพและความสม่ำเสมอในการผลิตได้ แทนที่จะเพียงแค่จัดหาวาล์วมาตรฐาน
