Specialanpassade luftkärnspolar är mycket efterfrågade inom högfrekvent elektronikindustri där signalförlusten är minimal och effektiviteten och noggrannheten hos elektromagnetiskt beteende är mycket hög. Till skillnad från ferrit- eller järnkärnspolar innehåller luftkärnspolen luft i sin sammansättning, vilket är spolens magnetiska kärnmaterial.
Valet av tillverkare av specialbyggda luftkärnspolar är ett viktigt beslut för ingenjörer och köpare som bör uppfylla de nödvändiga värdena för induktans, resistans, storlek och effekt samt spolens tillförlitlighet. I den här guiden beskriver vi processen för lindning av specialbyggda luftkärnspolar och hur man väljer en köpare.
Kapitel 1: Vad är en sedvänja Air Core-spole ?
Anpassad luftkärnspole En anpassad luftkärnspole är en typ av elektromagnetisk komponent som bildas genom processen att linda den isolerade koppartråden i en viss form utan en magnetisk kärna. På grund av strömmen som passerar genom lindningen uppstår ett magnetfält.
Eftersom luftkärnspolen inte har någon järn- eller ferritkärna, betyder det att den har följande egenskaper:
LÅG MAGNETISK FÖRLUST
Högfrekvensprestanda: Utmärkt
Induktansfunktionsstabilitet
Inte mättad
Hög linjäritet.
Lätt design
Typiska specialanpassade luftkärnspolar är utformade i enlighet med kundens krav, såsom:
Induktansvärde (mH, uH)
Frekvens av drift
Diameter på tråd
Spolens diameter
Varvtal
Ström
Resistens
Monteringsmetod
Kapitel 2: Hur fungerar en specialbyggd luftspole?
För att producera en luftkärnspole formas koppartråden noggrant i en beräknad form av en spole.
De grundläggande stegen för att linda luftkärnspolen är:
2.1 Beräkning av den anpassade luftkärnspolen
Innan tillverkningsprocessen bör ingenjörerna beräkna de nödvändiga parametrarna för spolen:
2.2 Induktans
Varvtal
Spolens diameter
Trådmätare
Tonhöjdslindningar
Löpström
Induktansen definieras huvudsakligen av följande parametrar:
Antal svängar
Spolens längd
Trådhöjd
Spolens diameter
Beräkningens noggrannhet säkerställer att de elektriska kraven för den framtida spolen uppfylls.
2.3 Val av koppartråd
Tråden är en kritisk parameter för spolens drift.
Det finns flera alternativ för koppartråd:
Koppartråd, emaljerad
Tråden används ofta för följande ändamål:
Utmärkt isolering
Hög temperaturbeständig
Lindningskapacitet
Litz Wire
Högfrekventa applikationer på grund av följande fördelar med tråden:
Minskade förluster av hudeffekter.
Minskat AC-motstånd
Minskade energiförluster
Speciella trådmaterial.
Det finns ett behov av sådan tråd i vissa tillämpningar:
Högtemperaturkabel
Självbindande tråd
Speciella isolerande beläggningar
2.4 Precisionslindning av spolar
Koppartråden lindas till önskad form av spolen av de automatiserade lindningsmaskinerna.
Kontroll av lindningsprocessen:
Spänning av tråd
Turnummer
Noggrannhet i tonhöjd.
Spolens diameter
Lagerorganisation
Noggrann kontroll över lindningsprocessen krävs för att producera högpresterande, specialanpassade luftkärnspolar.
2.5 Infästningar och skydd av spolen
Efter lindningen av spolen finns det några ytterligare procedurer som bör utföras:
Bindningsprocedur
Epoxy-beläggning
Härdning i värmen
Bostäder (skydd)
Terminaler för installation
Dessa procedurer förbättrar:
Mekanisk styrka
Motståndskraft mot vibrationer
Långsiktig tillförlitlighet

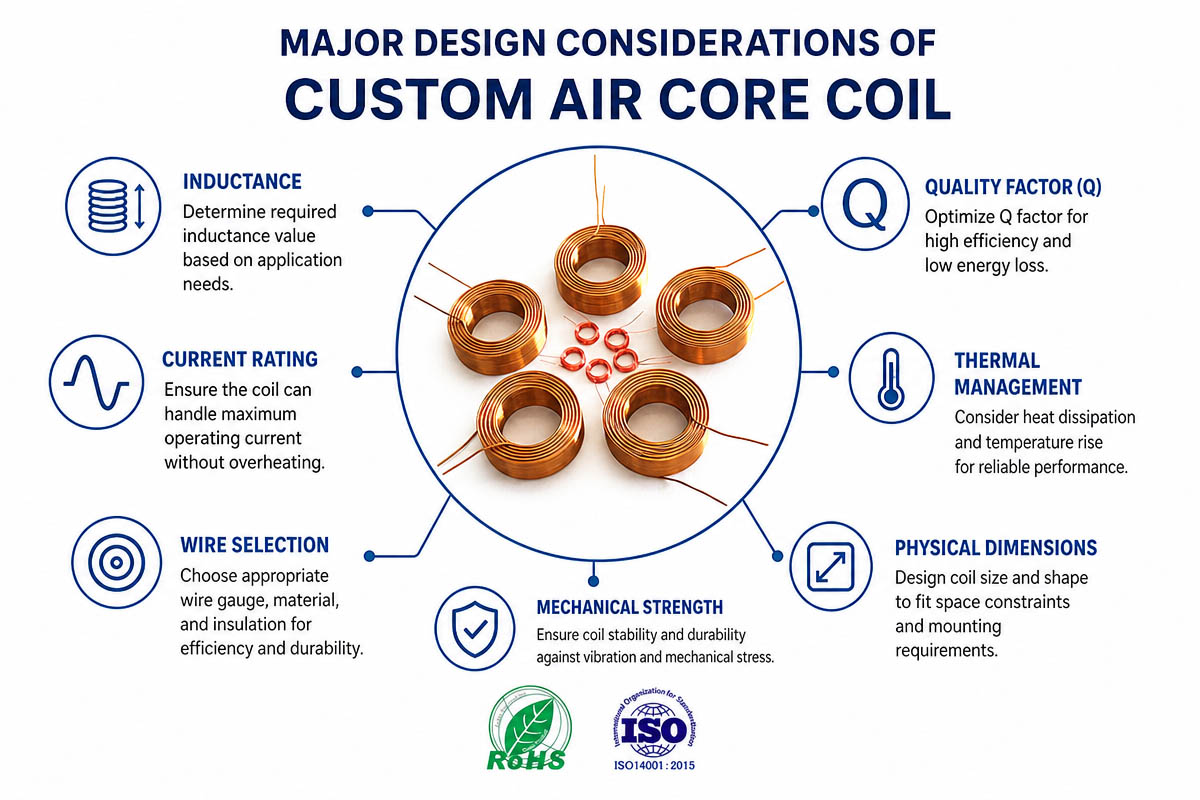

Kapitel 3: Vanliga utmaningar i Tillverkning av luftkärnspolar
Det finns flera viktiga parametrar för spolen som ingenjörer bör vara uppmärksamma på när de utformar den anpassade luftkärnspolen.
3.1 Induktansvärde
Induktansens värde är den mest kritiska parametern.
Ökad induktans kräver vanligtvis:
Fler varv av tråd
Större spolstorlek
Större längd till vinden
Konstruktionen bör beakta induktanskraven med tanke på de fysiska begränsningarna.
3.2 Turnummer
Luftkärnspolar är särskilt lämpliga för högfrekventa applikationer.
Typiska tillämpningar är:
RF-kretsar
Induktiva laddningssystem
Kommunikationsutrustning
Sensorer
Oscillatorer.
Spolens geometri är en kritisk faktor vid höga frekvenser.
3.3 Spolens storlek och geometri
Flera former av spolar kan byggas för anpassade luftkärnspolar:
Cirkulära öglor
Spiralspiraler
Spolar – cylindriska
Platta spolar
Flerskiktslindning
Formen beror på:
Installationsområde
Krav på magnetfält
Applikationsmiljö
3.4 Strömbärande kapacitet
Trådens diameter definierar värdet på den maximala strömmen.
Den större diametern ger:
Mindre motstånd
Högre strömkapacitet
Lägre värme
Ingenjörer bör definiera:
Likström
maximal ström
Driftscykel
Begränsningar för temperaturökning
Kapitel 4: Fördelar med anpassad luftkärnlindning
4.1 Bättre högfrekvensrespons
Luftkärnspolar är bra för högfrekventa applikationer på grund av avsaknaden av magnetiska kärnförluster.
4.2 Inga magnetiska mättnader
Luftkärnspolar lider inte av magnetisk mättnad i det starka magnetfältet till skillnad från ferrit- eller järnkärnspolar.
4.3 Hög designmångsidighet
Anpassad producent kan finjustera:
Formens dimension
Typ av tråd
Induktans
Terminaler För att uppfylla speciella krav för tillämpningen.
4.4 Tillförlitliga elektriska egenskaper
Luftkärnspolar är tillförlitliga på grund av stabila elektriska egenskaper oavsett kärnmaterial.
Kapitel 5: Tillämpningar av specialanpassade luftkärnspolar
Anpassade luftkärnspolar används i stor utsträckning inom många olika branscher.
5.1 Trådlösa laddningstekniker
Luftkärnspolar används i följande applikationer:
Kraftöverföring
Laddningsplattor
Energiöverföringsanordning
5.2 RF- och kommunikationsutrustning
Användning av luftkärnspolar:
Antenner
Filtersignal
Frekvenskretsar
5.3 Medicinsk utrustning
Användning av luftkärnspolar:
Medicinska sensorer
Imaging Devices
Detektionssystem
5.4 Industriella styrsystem
Användning av luftkärnspolar:
Sensorer
Elektromagnetiska apparater
Kontrollenheter.
5.5 Bilelektronik
Användning av luftkärnspolar i:
System för laddning av elbilar
Batterihanteringssystem
Sensorer för fordon

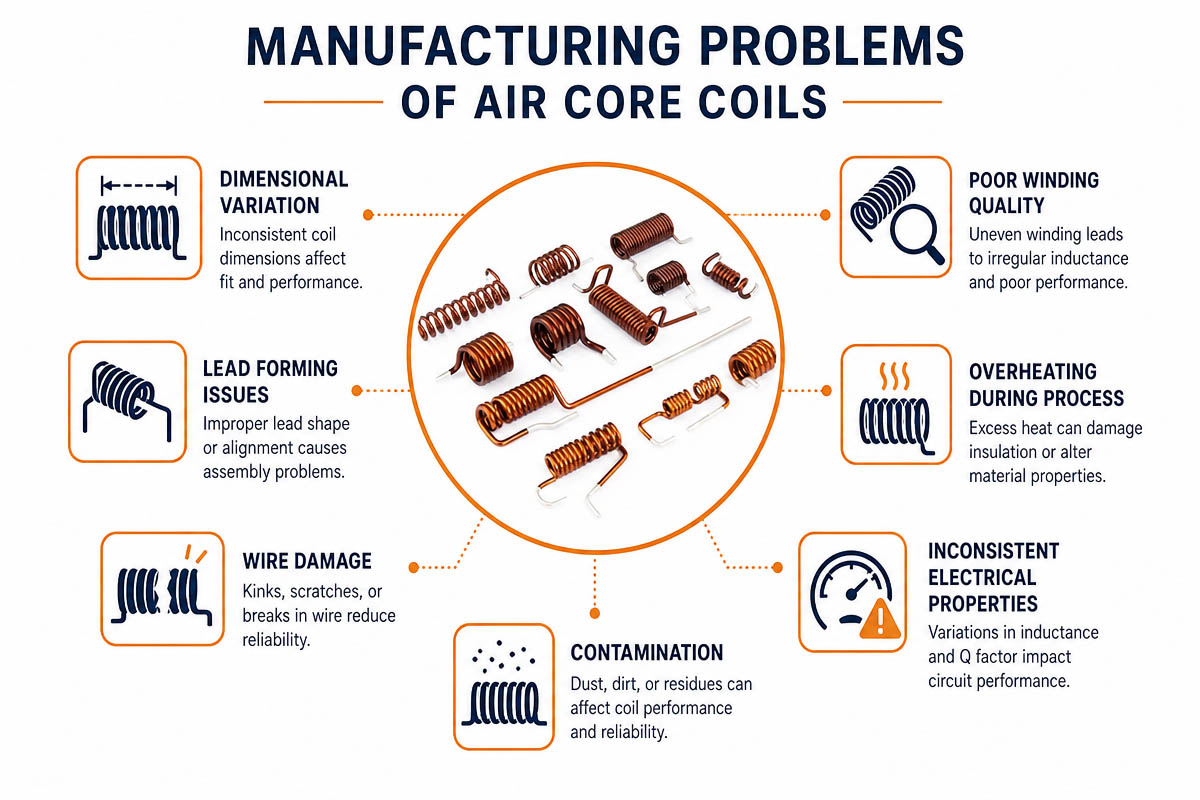

Kapitel 6: Tillverkningsproblem med luftkärnspolar
6.1 Bibehålla induktansens noggrannhet
Små variationer i följande parametrar kan påverka induktansens värde:
Avstånd mellan trådar
Spolens diameter
Antalet varv
Strikt kontroll av tillverkningsprocessen krävs.
6.2 Kontroll av trådspänning
Felaktig trådspänning leder till:
Ojämn lindning
Deformation av spolen
Förvrängning av elektriska parametrar
Kvalitetskontroll av processen tillhandahålls av en professionell lindningsanläggning.
6.3 Temperaturreglering
Uppvärmningen av spolen involverar följande faktorer:
Nuvarande nivå
Trådmotstånd
Driftsmiljö
Termisk testning är ett måste för högeffektsapplikationer.
Kapitel 7: Hur man väljer en Tillverkare av anpassad luftkärnspole?
Det finns flera viktiga kriterier som ingenjörer och köpare bör ta hänsyn till när de väljer en tillverkare av specialanpassade luftspolar:
7.1 Designkapacitet
En lämplig tillverkare bör tillhandahålla följande tjänster:
Stöd för spoldesign
Elektriska simuleringar
Prototypbyggande
Tekniska rekommendationer
7.2 Produktionsmaskiner
Leverantörer som har följande faciliteter är att föredra:
Automatisk lindningsmaskin
Testutrustning, hög noggrannhet
Kvalitetskontrollsystem
7.3 Testförmåga
Viktiga tester är:
Induktanstestning
Resistansmätning
Isoleringstest
Temperaturstegringstest
Pålitlighetstest
7.4 Anpassningsupplevelse
Den betrodda leverantören bör erbjuda stöd inom följande områden:
Låg volymproduktion
Tekniska prover
Massproduktion
Speciella krav.
Kapitel 8: Checklista för köpare för specialbyggda luftkärnspolar
Att välja rätt leverantör av specialbyggda luftkärnspolar är avgörande för att garantera att produkterna fungerar korrekt och tillförlitligt. Köparen behöver ha vissa tekniska krav förberett och kontrollera leverantörens tekniska förmåga innan han fattar ett beslut om samarbete.
Först och främst måste köpare förstå vilka elektriska parametrar som bör beaktas. I synnerhet är induktansvärde, driftsfrekvens, resistans, strömstyrka och spänningskrav bland de vanligaste parametrarna. De påverkar spolarnas prestanda avsevärt och måste verifieras i designstadiet.
Köparna behöver också tänka på mekaniska krav. Det kan inkludera spolens dimensioner, dess lindningsstruktur, trådtyp, terminaldesign och tillgängligt utrymme för installationen.
Dessutom måste leverantören ha viss anpassningsförmåga. Det innebär att den professionella tillverkaren av specialbyggda luftkärnspolar måste hjälpa till med design, prototypframtagning, teknisk optimering och massproduktion.
Kvalitetskontroll bör också beaktas. Det är nödvändigt att kontrollera om leverantören har induktanstestning, resistansmätning, isoleringstest, temperaturökningstest och tillförlitlighetsverifiering i sin lista över aktiviteter.
Dessutom bör köpare verifiera leverantörens produktionskapacitet, ledtid, minsta orderkvantitet och kostnadsstruktur innan samarbetet inleds. Leverantören måste kunna producera prototyper och stora volymer av produkter.
Slutligen måste köparen utvärdera tillverkarens branscherfarenhet, kommunikationsförmåga och tekniska support.
Innan köpet bör köparen klargöra följande information:
✓ Nödvändigt induktansvärde
✓ Driftsfrekvens
✓ Maximal ström
✓ Spolens dimensioner
✓ Kabelspecifikation
✓ Temperaturkrav
✓ Produktionsmängd
✓ Testkrav
✓ Leveransschema
Väldefinierade specifikationer hjälper till att förhindra designändringar och förseningar i produktionen.

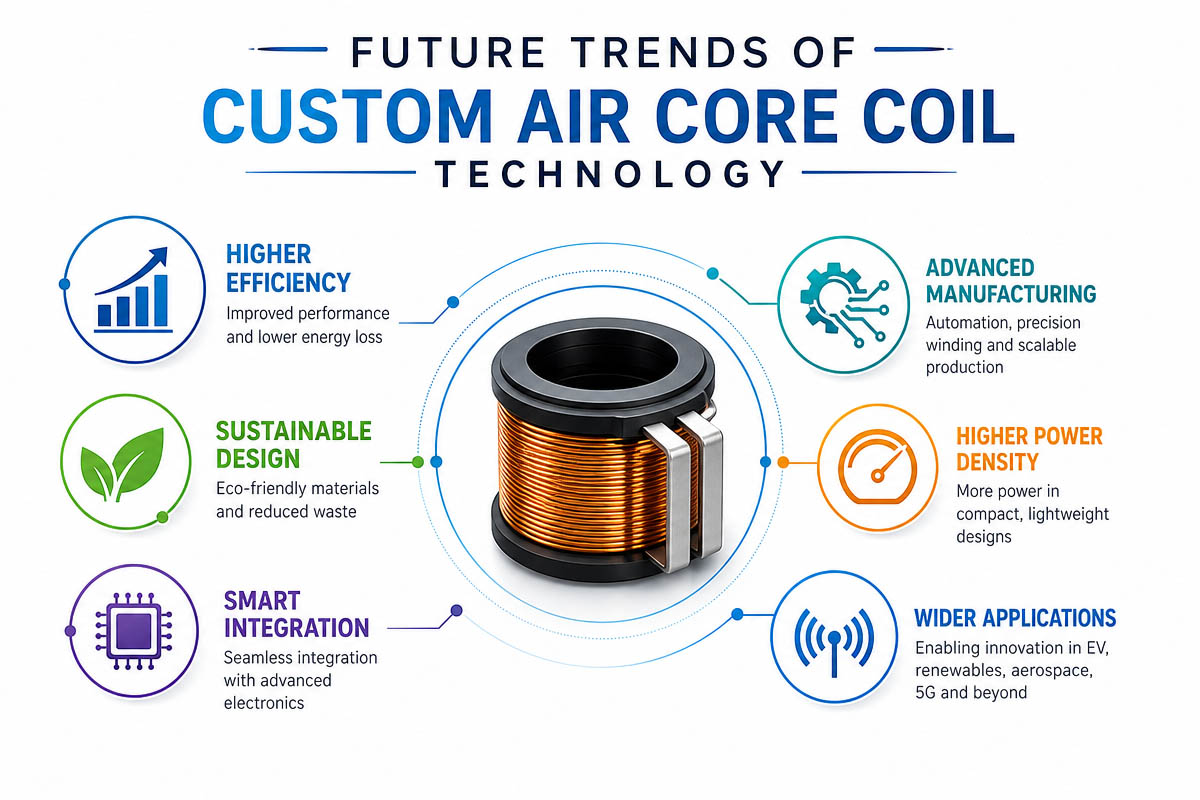

Kapitel 9: Framtida trender inom specialbyggd luftkärnspolteknik
Dessutom är det hög sannolikhet att efterfrågan på specialanpassade luftkärnspolar kommer att öka avsevärt på grund av tendensen att elektroniska prylar minskar i storlek och blir mer effektiva när det gäller strömförbrukning. Framtida inriktningar för specialanpassade luftkärnspolar bör inriktas på att säkerställa bättre elektriska egenskaper samt minimera storlek och kostnad.
För det första kommer en av de viktigaste trenderna i utvecklingen av luftkärnspolar att vara deras tillämpning inom områdena högfrekvent trådlös kraftöverföring, 5G-kommunikation, sakernas internet och sensorer. Eftersom operationsfrekvensen ökar i denna riktning kommer det att finnas ett behov av nya lindningstekniker såväl som nya materialkombinationer för att säkerställa stabil induktans och minska energiförluster.
För det andra kommer en annan viktig trend att vara miniatyrisering och anpassning av spolen. Det kommer nämligen att finnas ett behov av att utveckla mer kompakta och kraftfulla luftkärnspolar för användning inom bärbar elektronik, medicin, bilindustrin och halvledare.
För det tredje kommer de termiska egenskaperna hos specialanpassade luftkärnspolar att vara en annan avgörande aspekt, särskilt med hänsyn till behovet av högre strömbelastningar och kontinuerlig drift av spolarna.
Slutligen kommer smart tillverkning och kvalitetsövervakningsteknik att ge ytterligare möjligheter att öka effektiviteten i produktionsprocessen tack vare realtidsinspektioner och automatisk testning.
Eftersom de är en av de viktiga delarna i nästa generations elektroniska system, kommer anpassade luftkärnspolar att möjliggöra tillförlitliga och effektiva elektromagnetiska lösningar.
Kapitel 10: Anpassad luftkärnlindning – Vanliga frågor
10.1 Vad är en luftkärnspole?
Anpassad luftkärnspole är en speciell lindningsspole utan magnetisk kärna, kärnmaterialet är luft, med stabil induktans och högfrekvensprestanda.
10.2 Vilka material används för luftkärnspolar?
De flesta luftkärnspolar är tillverkade av emaljerad koppartråd, litztråd eller speciell högtemperaturkoppartråd.
10.3 Varför välja luftkärnspole istället för ferritkärnspole?
Luftkärnspolarna har lägre förluster, bättre högfrekvensprestanda och avsaknad av magnetisk mättnad.
10.4 Kan luftkärnspolar specialtillverkas?
Ja. Storlek, form, induktans, trådtyp och elektriska parametrar kan göras i enlighet med kundens specifikationer.
10.5 I vilka branscher används specialanpassade luftkärnspolar?
De används ofta inom fordonselektronik, medicintekniska produkter, RF-utrustning, trådlös laddning och industriella system.
10.6 Hur testar man kvaliteten på luftkärnspolen?
Typiska tester inkluderar induktansmätning, resistanstest, isoleringstest och temperaturökningstest.
10.7 Vad definierar induktansen hos en luftkärnspole?
Huvudfaktorerna är antal varv, spolens diameter, lindningens längd, trådstigning och spolens geometri.
10.8 Hur lång tid tar det att bygga en specialbyggd luftkärnspole?
Produktionstiden för prototypen beror på designens komplexitet, men vanligtvis krävs flera veckor för prototyputveckling, produktion och testning.
Kapitel 11: Slutsats
Anpassad luftkärnspole ger utmärkt prestanda för högfrekvent stabilitet, låga förluster och flexibla elektromagnetiska designapplikationer. Att känna till lindningsprocessen, designkraven och leverantörernas kapacitet hjälper ingenjörer och köpare att göra rätt val.
Att välja en erfaren tillverkare av specialbyggda luftkärnspolar säkerställer hög kvalitet och tillförlitlig prestanda för produkten, från prototyputveckling till massproduktion.
