Lösningsguide för WL590 roterande solenoidmotor

En elektromekanisk roterande solenoidmotor omvandlar elektrisk energi till rotationsrörelse längs en viss vinkel. Vinkelförskjutningen som skapas av en roterande solenoid varierar från 25° till 90°. Linjära solenoider genererar linjär förskjutning. Samspelet mellan magnetfältet som genereras av passagen av elektrisk ström genom spolen och rotorn producerar vridmoment och rotation.

Denna roterande solenoidmotor används ofta inom industriell automation tack vare sin höga hastighet och tillförlitlighet. Generellt sett har roterande solenoider en returfjäder eller dubbelriktad funktion. Det gör det möjligt för användare att styra rörelsen och återföra solenoiden till dess ursprungliga läge. De ger tillförlitlig och repeterbar positionering med minimal glapp. Sådana enheter är idealiska för industriella verksamheter där noggrann positionering krävs.

Huvudfunktioner hos roterande solenoidmotor

Folk känner till roterande solenoiders kompakthet, snabba respons och vridmoment. Dessa enheter utför tillförlitligt och noggrann vinkelförskjutning. Det är därför de är idealiska för automatiseringsuppgifter. Deras enkla mekaniska struktur ger hållbarhet och minskat slitage.

Den roterande magnetmotorn kan också utföra antingen enkel- eller dubbelriktade rotationer. Den roterande magnetmotorn har också en inbyggd returfjäder. De arbetar effektivt, förbrukar minimal energi och kräver minimalt underhåll. Dessutom uppvisar de exceptionell tillförlitlighet i tuffa industriella miljöer som kännetecknas av förhöjda temperaturer och kontinuerliga driftscykler. Deras förmåga att utföra vinkelförskjutningar säkerställer exakt positionering och kontroll.

Få en gratis offert

PDF Ladda ner

Produktöversikt för roterande solenoidmotor WL590

Den roterande solenoidmotorn är ett miniatyriserat men kraftfullt ställdon som kan styra exakt vinkelförskjutning i industriella miljöer. De inkluderar ett robust hölje, en elektromagnetisk spole och en rotormekanism som säkerställer konstant vridmomentutgång.

En roterande solenoidmotor finns i olika storlekar och vridmoment. De kan därför anpassas efter applikationens krav. De har olika monteringsalternativ och axelkonfigurationer, vilket underlättar installation och integration med befintliga system. Dessa motorer används inom automation, robotik och styrning tack vare sin snabba och tillförlitliga drift.

Den roterande solenoidmotorn är konstruerad för att vara hållbar och garanterar hög prestanda och tillförlitlighet även under tuffa förhållanden. Moderna industriella lösningar föredrar dem på grund av deras höga precision, snabba respons och kompakthet.

WL590 roterande solenoidmotorvideo

leverantör av industriell roterande solenoidmotor

Roterande magnetmotor för ventilstyrsystem

Effektiv roterande solenoidmotor för robotik

Applikationer för kraftiga roterande solenoidmotorer

Pålitlig roterande solenoidmotor för utrustning

Roterande magnetmotor för monteringsautomation

Högpresterande roterande solenoidmotordesign

Tekniskt datablad för roterande solenoidmotor WL590

Varumärke	Weilong-teknik	Modellnummer	WL590
Nominell spänning (V)	DC 12V eller 24V	Nominell effekt (W)	80–100 W
Arbetsmodell	Rotation	Hållkraft (N)	0.05 —– 0.08 Nm
Roterande vinkel	Från 25, 45, 60 eller 90 grader	Arbetstull	10% —– 100%
Service liv	500 tusen gånger	certifiering	CE, RoHS, ISO9001,
Material	Kolstålshölje	Ledningslängd (mm)	300 mm
Installera stil	skruva	Dimensionstolerans	+/- 0.1 mm
Vattentät	Ingen	isolering klass	B
Hi-Pot-test	AC 600V 50/60Hz 2s	Icke-exciterande hållkraft	0
Arbetstemperatur	-10 ° C-100 ° C	Duty Cycle	1-100%
Gängdjup (mm)	/	Betalningsvillkor	TT, eller LC At Sight
Prov ordning	Ja	Garanti	1 år
MOQ	1000 PCS	Supply Förmåga	5000 st per vecka
Leveranstid	30 Days	Lastningshamn	Shenzhen

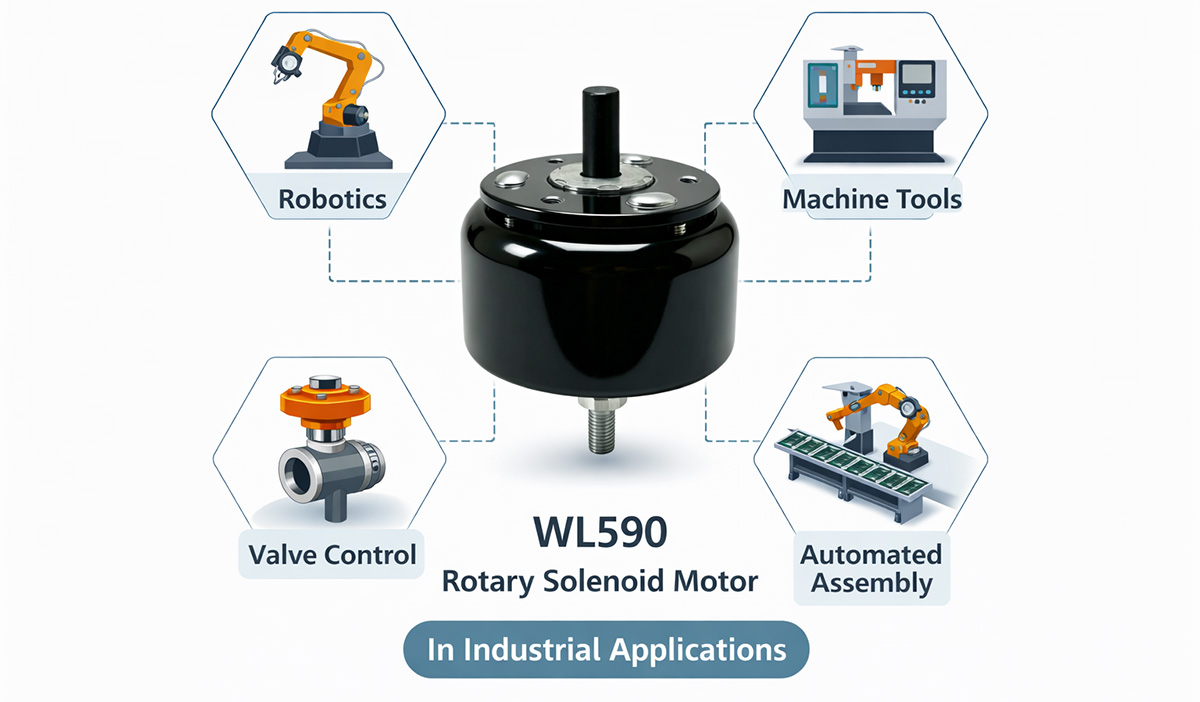

WL590 roterande solenoidmotorapplikation

En kort beskrivning av en roterande solenoidmotor

Den roterande solenoidmotorn är ett litet och kompakt ställdon som omvandlar elektrisk energi till kontrollerad vinkelförskjutning. De uppnår kontrollerad rörelse genom att generera magnetfält med hjälp av spolar. De roterar en rotor eller ett ankare längs en viss vinkel. Roterande solenoidmotorer används ofta i industriella automationssystem på grund av deras snabba respons och höga vridmoment.

Människor använder roterande solenoider för att styra ventiler, robotar, förpackningsmaskiner och automatiserade monteringslinjer. Deras robusta konstruktion säkerställer att de fungerar korrekt under extrema förhållanden. De har en enkel struktur och få rörliga delar. Därmed har de en lång livslängd och kräver minimalt underhåll.

Användning av roterande solenoidmotor

Tack vare sin förmåga att utföra exakt och snabb vinkelförskjutning finner roterande solenoidmotorer bred tillämpning inom flera branscher. De är avgörande komponenter i automationssystem för att styra mekaniska rörelser såsom öppnings- och stängningsmekanismer, positionering och initiering av rörelser på monteringslinjer.

Inom robotteknik används roterande solenoidmotorer för att styra gripsystem, leda rörelser och generera småskaliga rörelser. Tack vare sin storlek och snabba respons är de lämpliga för användning i robotarmar och automatiserade verktyg. De används i ventilstyrsystem för att växla och reglera gas- eller vätskeflöde i rörledningar och processutrustning.

Roterande solenoidmotorer används också i stor utsträckning i förpackningsmaskiner, där de används för sortering, försegling och märkning av produkter. Deras repeterbarhet säkerställer produkthanteringens jämnhet och förbättrar produktionseffektiviteten. Dessutom används roterande solenoider ofta i tryckutrustning, textilmaskiner och medicintekniska produkter för noggranna rörelser.

Generellt sett förbättrar roterande solenoidmotorer systemens tillförlitlighet och ökar produktiviteten. De minimerar manuell inblandning och är viktiga komponenter i moderna industriella automations- och styrsystem.

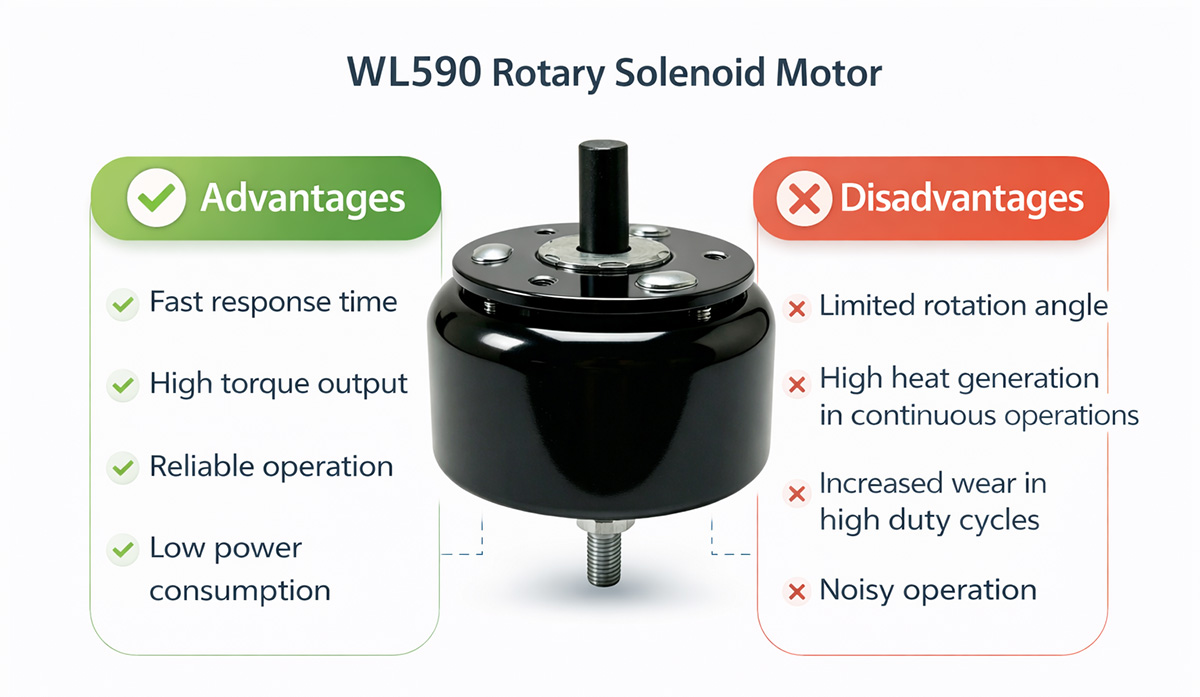

Fördelar och nackdelar med roterande solenoidmotor

Fördelarna med roterande solenoidmotor

Roterande solenoider har många fördelar. För det första erbjuder de snabb respons och betydande vridmoment i en kompakt struktur. Deras enkla mekaniska design minskar komplikationer, vilket säkerställer minimalt underhåll och förlängd livslängd. För det andra utför roterande solenoider vinkelförskjutning med hög precision och repeterbarhet. De säkerställer hög hållbarhet och stabil prestanda i tuffa industriella miljöer. Dessutom ökar deras förmåga att snabbt växla systemets effektivitet.

Nackdelar med roterande solenoidmotor

Trots att de har flera fördelar har roterande solenoider flera nackdelar. För det första kan de utföra vinkelförskjutning i en begränsad vinkel, vanligtvis mindre än 90 grader. Följaktligen kan roterande solenoider inte användas i applikationer som kräver kontinuerlig rotation. För det andra kan de bli överhettade på grund av långvarig drift och kontinuerliga arbetscykler, särskilt vid höga arbetscykler. Därför kräver de korrekt temperaturhantering. Dessutom kan mekaniskt slitage uppstå i applikationer med höga frekvenser. Dessutom tenderar roterande solenoider att producera buller under drift jämfört med alternativa ställdon. För att säkerställa optimal drift och livslängd bör roterande solenoider väljas och installeras korrekt.

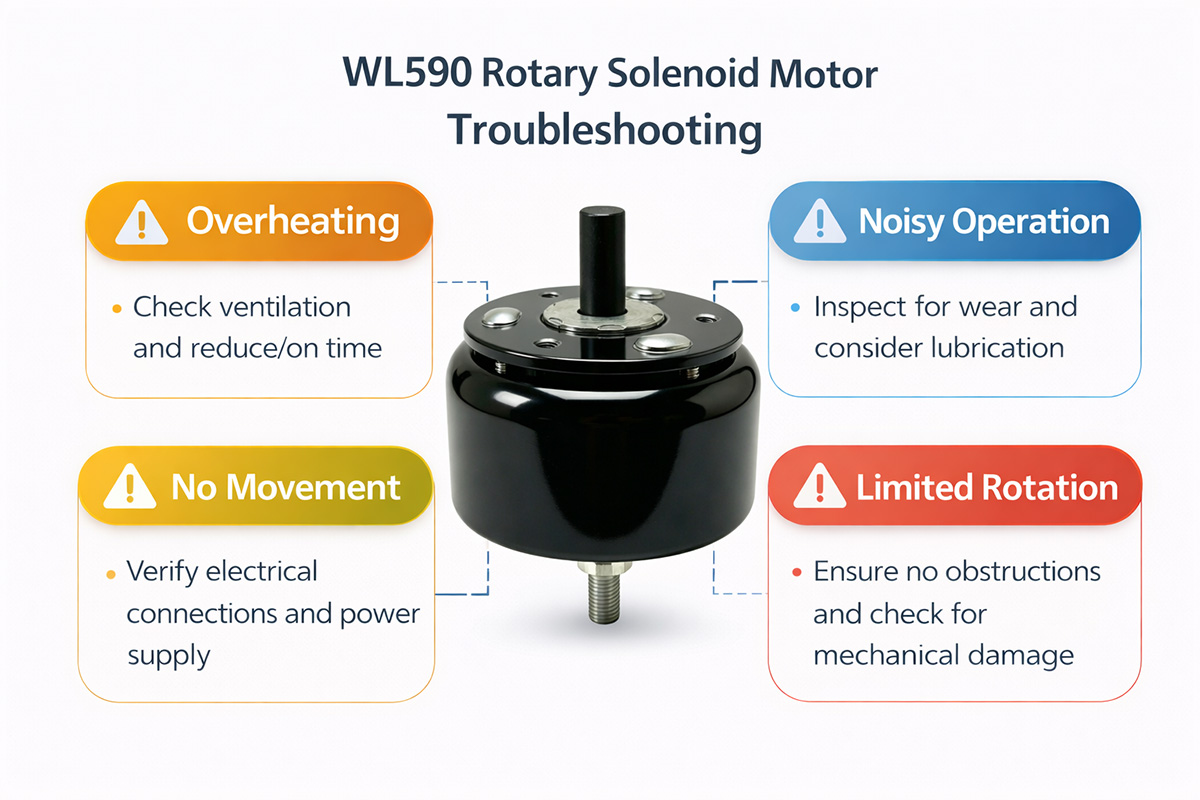

En guide för att åtgärda problem med en roterande solenoid

Motor

❌ Ingen rörelse / Ingen rotation Möjliga orsaker:

– Bristande strömförsörjning eller felaktig spänning

– Lösa eller skadade ledningsanslutningar

– Skadad eller utbränd spole

– Signalfel för styrning

Lösningar:

– Säkerställ att ingångsspänningen är lika med märkvärdet

– Kontrollera säkerheten hos alla elektriska anslutningar.

– Kontrollera spolens motstånd (vid avbrott är spolen trasig)

– Kontrollera utsignalen från styrenheten/drivrutinen

🔥 Överhettning

Möjliga orsaker:

– Långvarig drift utan pauser

– För hög spänning tillfördes

– Otillräcklig luftventilation och värmeavledning

– För hög utomhustemperatur

Lösningar:

– Minska arbetscykeln eller kör med korta intervaller.

– Säkerställ att spännings- och strömingångarna är korrekta.

– Förbättra luftventilationen eller installera kylflänsar.

– Välj vid behov en modell med högre driftsklassning

Högljudd drift

Vad som kan vara fel:

– Slitage och lossning av mekaniska delar

– Otillräcklig smörjning

– Feljustering under installationen

– Stötdämpning vid slutläget

Lösningar:

– Dra åt bultarna på de mekaniska komponenterna och huset.

– Använd tillräckligt med smörjmedel

– Rikta in axeln och dess monteringsyta

– Installera en dämpnings- eller dämpningsmekanism

⚙️ Begränsad eller ofullständig rotation

Möjliga orsaker:

– Hinder inuti apparaten

– Otillräcklig ingångseffekt

– Utmattning av den inre fjädern

– För högt vridmomentkrav

Lösningar:

– Ta bort eventuella hinder och kontrollera avståndet.

– Säkerställ korrekta värden för spännings- och strömingångar.

– Byta ut gamla fjädrar

– Se till att belastningen inte överstiger det nominella vridmomentet

⏱️ Långsam svarstid

Möjliga orsaker:

– Instabil och lågspänningsströmförsörjning

– Spolslitage eller partiell skada

– Hög tröghet hos den mekaniska lasten

– Felaktig elektrisk styrningstiming

Lösningar:

– Bibehåll strömförsörjningens stabilitet och öka spänningen gradvis.

– Utvärdera spolens skick och byt ut den vid behov.

– Minska mekanisk belastning

– Optimera timing av styrsignalen

🔄 Instabil eller oregelbunden drift

Möjliga orsaker:

– Variabel spänningsförsörjning

– Elektriska störningar

– Dålig styrkrets

– Slitage på inre delar

Lösningar:

– Använd reglerad spänningsförsörjning

– Installera jordning eller skärmning

– Utvärdera och optimera styrsystemet

– Utför underhåll eller byte av slitna delar

⚡ Utbrändhet eller kortslutning i spolen

Möjliga orsaker:

– För hög spänning eller permanent strömförsörjning

– Fel på isoleringen

– Snabb temperaturökning

Lösningar:

– Säkerställ lämpliga värden för spänning och arbetscykel

– Installera skyddskretsar, t.ex. säkring, drivdon.

– Byt ut skadad spole omedelbart

✅ Tips för förebyggande underhåll

– Kontrollera kablar och anslutningar regelbundet

– Upprätthålla renlighet

– Övervaka driftstemperaturen

– Smörj mekaniska komponenter regelbundet

– Arbeta inom nominell spänning och arbetscykel

Vanliga frågor om roterande solenoidmotor

1. Hur skiljer sig en roterande solenoidmotor från en vanlig motor?

Den största skillnaden är vilken typ av rörelse de gör. En vanlig elmotor snurrar hela tiden, vilket är utmärkt för saker som fläktar och drivhjul. En roterande solenoid, å andra sidan, är gjord för att röra sig på ett visst sätt, vanligtvis mellan 25 och 95 grader. När du behöver en snabb, exakt och stark "vridning" till ett fast läge istället för kontinuerlig rotation, är detta rätt val.

2. Vad innebär det att en roterande solenoidmotor är "bistabil" eller "låsande"?

Dessa ord förklarar hur solenoiden håller sig på plats.

Standard (fjäderåtergång): När solenoiden är strömförsörjd roterar den i en riktning. När strömmen går tillbaka återställer en intern fjäder den automatiskt till sitt "hemläge".

Bistabil (eller låsande): Denna typ har två stabila lägen och använder permanentmagneter för att behålla sin senaste position även när det inte finns någon ström. Du behöver en strömpuls för att växla mellan tillstånden, och du måste ändra polariteten för att ändra rotationsriktningen. Detta gör den mycket energieffektiv för saker som drivs med batterier.

3. Vad är arbetscykeln, och varför är den så viktig?

Arbetscykeln är den procentuella andelen tid som solenoiden är "på" jämfört med "av" i en cykel. Det är en viktig specifikation eftersom solenoider blir varma när de slås på, och arbetscykeln visar hur mycket effekt du säkert kan använda.
Kontinuerlig (100 %): Låg kraft; kan vara påslagen hur länge som helst.
Intermittent (till exempel 25 %): Mycket mer kraft, men bara för korta utbrott.
En grundläggande idé är effektavvägningen: en lägre arbetscykel innebär att mer effekt är möjlig. En solenoid som kan hantera 4.4 W kontinuerlig användning kan hantera 17.6 W vid en arbetscykel på 25 %. Du kan få mycket mer vridmoment från en mindre, billigare enhet om din applikation bara behöver korta "på"-tider.

4. Hur väljer jag rätt spole till min strömförsörjning?

Att välja spole (spänning och resistans) innebär att se till att din strömförsörjning kan hantera dina behov av vridmoment och arbetscykel. Det är enkelt att göra:
Använd tillverkarens diagram över vridmoment kontra arbetscykel för att hitta det vridmoment du behöver.
Titta i spolens specifikationstabell för att hitta din matningsspänning, som kan vara 12V eller 24V DC.
Välj spolens AWG-nummer (American Wire Gauge) baserat på den spänning och arbetscykel du behöver. Ett lägre AWG-nummer innebär att tråden är tjockare, har mindre motstånd och drar mer ström, vilket ger den mer vridmoment. Ett högre AWG-nummer innebär att tråden är tunnare, har mer motstånd och bär mindre ström för applikationer med mindre värme.

5. Är det möjligt att använda en roterande solenoidmotor för ett "kontroll-" eller "proportionellt" jobb?

Detta beror helt på hur insidan är uppbyggd.
Standard roterande solenoider (ON/OFF): Dessa är tillverkade så att de snäpper på plats. De har en "ökande vridmomentkarakteristik", vilket innebär att de inte kan användas för exakt, proportionell styrning.
Proportionella roterande solenoider: Dessa är en speciell, mer avancerad typ. De har en "platt vridmomentkarakteristik", vilket innebär att vridmomentet förblir ungefär detsamma under hela rotationen. Du kan hålla axeln i valfri vinkel genom att ändra spänningen eller strömmen, vilket gör dem bra för uppgifter som kräver servoliknande styrning. Vissa har till och med inbyggda rotationssensorer för exakta återkopplingsslingor.

6. Hur länge håller solenoider med roterande rörelse?

De håller ju länge. Livslängden mäts vanligtvis i antalet cykler (rotationer) som kan genomföras innan mekaniskt slitage börjar bli ett problem. Antalet beror på lagertypen:
Kullager: upp till 5 miljoner cykler
Metalllager med olja i sig: Cirka 1 miljon cykler

7. Hur slår jag på en bistabil (2-tråds) roterande solenoid?

Du kan inte bara slå på och av en strömbrytare. För att få en bistabil solenoid att vrida åt andra hållet måste du ändra spänningen. Detta beror på att solenoiden behöver strömpolaritet för att avgöra åt vilket håll den ska gå. Ett DPDT-relä (eller två SPDT-reläer) kopplade som en H-brygga är det vanligaste sättet att göra detta. Detta låter dig ändra riktningen på spänningen som går till de två ledningarna.

8. Min roterande solenoidmotor fungerar inte. Hur åtgärdar jag det?

Ett metodiskt tillvägagångssätt hjälper dig att hitta problemet snabbt. Börja med den elektriska sidan, eftersom det ofta är det som är problemet.

Kontrollera spolen: Koppla ur solenoiden och använd en multimeter för att kontrollera resistansen mellan dess ledare.
Oändlig (OL): Spolen har brunnit ut (avbrott) och behöver bytas ut.
Noll: Spolen är trasig.
En rimlig mängd resistans, typ hundratals ohm: Spolen är förmodligen okej. Gå vidare till de mekaniska kontrollerna.
Titta på mekaniken: Du kan vrida axeln för hand eller med ett verktyg. Rör sig den smidigt genom hela sitt rörelseomfång, eller känns den fast, grusig eller som att den kärvar? Om något känns ojämnt betyder det att det finns ett mekaniskt problem.
Kontrollera din drivkrets: Om spolen är bra och mekaniken känns smidig, se till att när du beordrar styrkretsen (relä, transistor) att göra något, så skickar den verkligen rätt spänning och polaritet till solenoidledningarna.

Fabriksråd för köpare och ingenjörer om roterande solenoidmotorer

En roterande solenoid kanske inte är det bästa valet om din applikation behöver rotera hela tiden eller har långa arbetscykler. Istället bör du titta på stegmotorer eller servomotorer. De kommer att hålla längre och fungera bättre.
Du behöver hitta en balans mellan de mekaniska behoven (vridmoment och vinkel) och de elektriska gränserna (spänning och arbetscykel) när du väljer en roterande solenoid. Den här guiden visar de viktigaste inställningarna du behöver göra för att hitta den bästa lösningen för dina behov. 1. Ta reda på vad du behöver mekaniskt.

Först måste du veta vad solenoiden behöver göra i verkligheten.
Vilken vinkel behöver axeln för att rotera? Till exempel 25°, 45° eller 95°? Du kan använda externa ändstopp för att stoppa rotationen, men standardvinklar är vanligare. För bistabila solenoider mäts rotation vanligtvis som en vinkel från centrum.
Nödvändigt vridmoment: Detta är den mängd kraft du behöver för att flytta din last. Leverantörens "startmoment" är vanligtvis detsamma som bruttomomentet. Lasten kan bara använda bruttomomentet minus fjäderns motstånd om solenoiden har en returfjäder.

Viktigt: Vridmomentet ändras beroende på hur långt du vrider det. I databladet hittar du grafen som heter "Vridmoment kontra vinkel".
Driftshastighet: Hur snabbt behöver den snurra? Vissa modeller kan växla på mindre än 5 millisekunder, men det beror mycket på hur mycket effekt och belastning de har.

1. Vilken typ av rörelse

Enkelriktad (standard): När strömmen är på roterar axeln i en riktning och går sedan tillbaka till där den startade.
Dubbelriktad (Bistabil): Använder permanentmagneter för att upprätthålla två stabila tillstånd, som öppet och stängt, även när det inte finns någon ström. Den elektriska pulsens polaritet gör att den går i olika riktningar.

⚡ 2. Kontrollera din elektriska miljö.

Vilken typ av spole du kan använda beror på vilken strömförsörjning du har.
Intermittensitetscykel (ED%): Detta är den tid som solenoiden är "PÅ" och "AV" under en cykel.
Kontinuerlig (100 %): Låg kraft; den körs för alltid.
Intermittent (25–50 %): Medelkraft.
Puls (<10%): Mycket kraft under en kort tid.
Viktig insikt: Du kan få mycket mer vridmoment om din applikation tillåter kort drifttid (till exempel 90 W vid 10 % intermittens jämfört med 9 W vid 100 % intermittens).
Matningsspänning: De flesta standardalternativ fungerar med vanliga likspänningar, såsom 12V och 24V. Tillverkare ger dig en "Coil AWG"-tabell som hjälper dig att välja rätt trådstorlek för din spänning och arbetscykel.
Temperaturökning: Solenoider värmer upp saker. För det mesta kommer informationen från en miljö med 20 °C och en specifik kylfläns. Om temperaturen i ditt område är högre bör du kontrollera spolens temperaturökning för att se till att isoleringen inte smälter. Den håller vanligtvis upp till 120–155 °C.

3. Tänk på miljöns och maskinens begränsningar

Utrymme och montering: Mät längden, bredden och höjden på ditt utrymme. Kontrollera databladet för att ta reda på vilka typer av monteringsalternativ (som flänsfästen och gängade bultar) och axelbyten (som D-skärning och tvärhål) som finns tillgängliga.
Miljö: Om luften är fuktig eller dammig behöver du förmodligen ett förseglat hölje eller dammskydd för att hålla kullagren och lagerbanorna rena.
Kontrollera de nominella cyklerna för att se hur länge den kommer att hålla. Standardenheter kan hålla mellan 2 och 5 miljoner cykler, medan högkvalitativa enheter eller enheter med lång livslängd kan hålla i mer än 50 miljoner cykler.

4. Slutlig urvalslista

När du ringer en leverantör eller tittar på ett datablad, var beredd att svara på dessa frågor:
Nödvändig rotationsvinkel: (till exempel 45°)
Nödvändigt vridmoment: (till exempel 0.15 Nm i början av svängen)
Intermittensitet och matningsspänning: (till exempel 24V DC, 25 % intermittensitet, 1 sekund på, 3 sekunder av)
Medurs, moturs eller båda är rotationsriktningarna.
Rummets temperatur, damm och luftfuktighet är alla faktorer som påverkar det.
En flänsmontering med D-skuren axel är en av de saker som montering och axel behöver.

Om du behöver stanna på ett ställe utan att använda ström eller producera värme är en bistabil roterande magnetventil det bästa valet. En vanlig roterande magnetventil är förmodligen det bästa valet om du bara behöver slå på och av något och en fjäder kan återföra lasten.
Vilket specifikt syfte använder du den här solenoiden till? Du kan ta reda på vridmomentet och vinkelbehovet genom att veta vilken typ av enhet eller maskin det är.

5. En snabb jämförelse: Standard roterande solenoidmotor kontra bistabil roterande solenoid

Leverans	Standard (enkelriktad)	Bistabil (dubbelriktad)
Strömtillstånd	Behöver kraft för att hålla positionen; fjädern återgår när den är avstängd.	Kräver ingen ström att hålla endera ändläge.
Movement	Roterar åt ett håll (fjäderåtergång).	Roterar båda riktningarna baserat på polaritet.
Värme	Genererar värme under "ON"-tiden.	Genererar väldigt lite värme (endast korta pulser).
bäst för	Ventilmanövrering, låsmekanismer.	Lågströmsdrivna enheter, optiska slutare och sorteringsportar.
