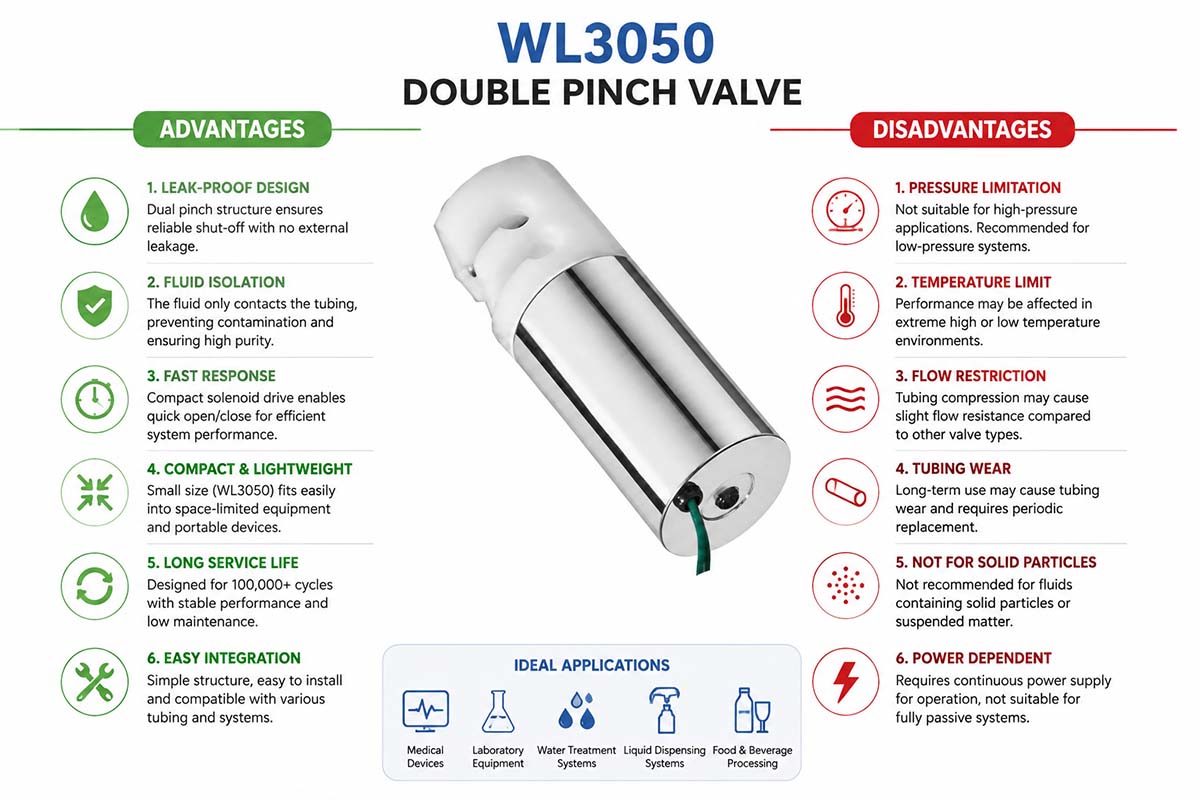

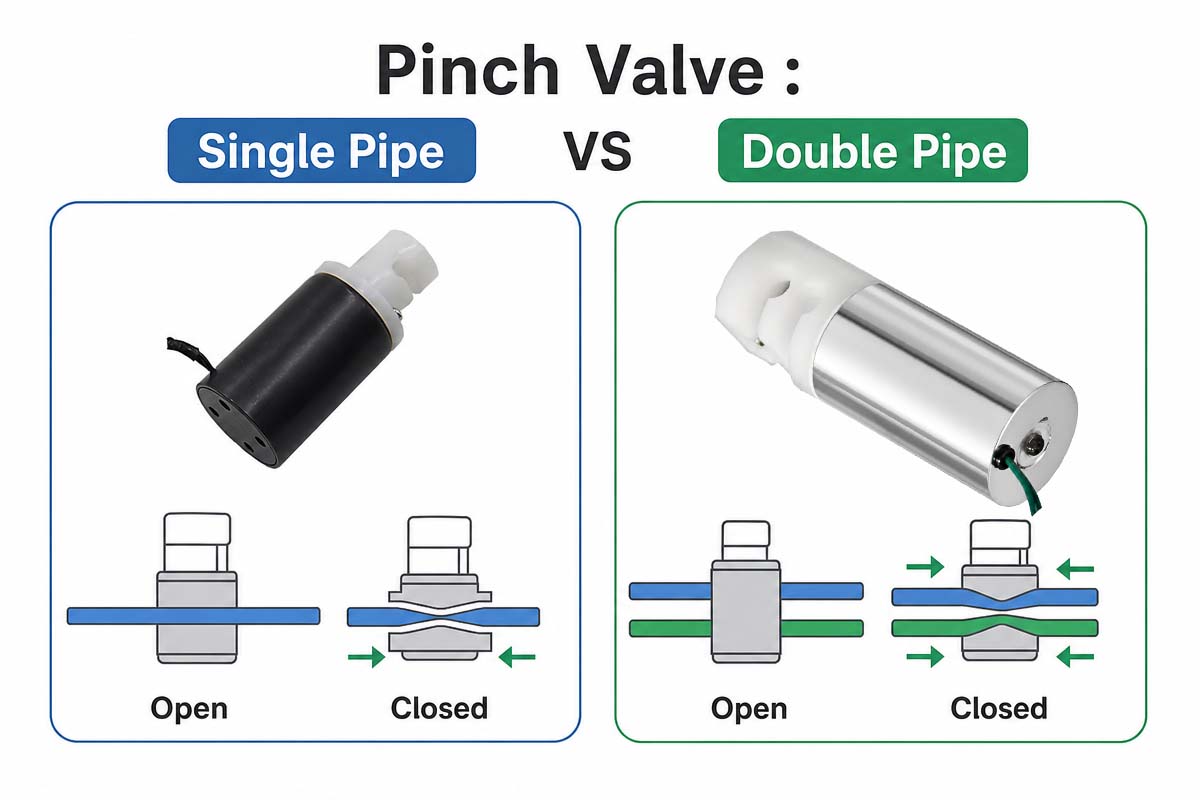

Hur man väljer en dubbel klämventil?
Noggrant övervägande bör göras för den mekaniska konstruktionen, vätskeegenskaperna, de elektriska kraven och tillämpningsförhållandena vid valet av lämplig dubbel slangventil. Utvalda ventiler kan garantera stabil prestanda, längre livslängd och tillförlitlig flödesreglering.
1. Visa rörets storlek och material.
Det första steget är att bestämma slangens specifikationer. Ventilens prestanda är direkt relaterad till rörets ytterdiameter, innerdiameter, väggtjocklek, hårdhet och material.
Olika tillämpningar kräver olika rörmaterial:
medicinsk slang silikon
PVC-vätskekontrollrör för allmänt bruk
PTFE-slang för kemikalieresistens
specialelastomerer för högtemperaturapplikationer
Klämkraften bör matcha rörets hårdhet för att uppnå perfekt avstängning utan att skada röret.
2. Kontrollera driftspänning och effektbehov.
Dubbla klämventiler manövreras vanligtvis av elektriska ställdon som solenoider.
Typisk spänning är
5V DC, 12V DC, 24V DC
48 volt likström
Ingenjörerna måste ta hänsyn till följande faktorer:
tillgänglig strömkälla
nuvarande användning
arbetscykel
Värmeproduktion
krav på svarstid
För medicintekniska produkter är lågeffektsdesign att föredra för att minska den termiska påverkan.
3. Bekräfta kravet på stängningskraft
En av de viktigaste parametrarna är stängningskraften.
Om kraften är för svag:
Röret kanske inte är helt stängt.
vätska kan läcka ut
Flödeskontrollen är instabil.
Om kraften är för stark:
Rörets livslängd kan förkortas.
Ställdonet kan bli större.
energiförbrukningen ökar
Det är nödvändigt att hitta en balans mellan tätningsprestanda och rörets hållbarhet.
4. Tänk på svarshastigheten
Vissa applikationer kräver högre switchhastighet än andra.

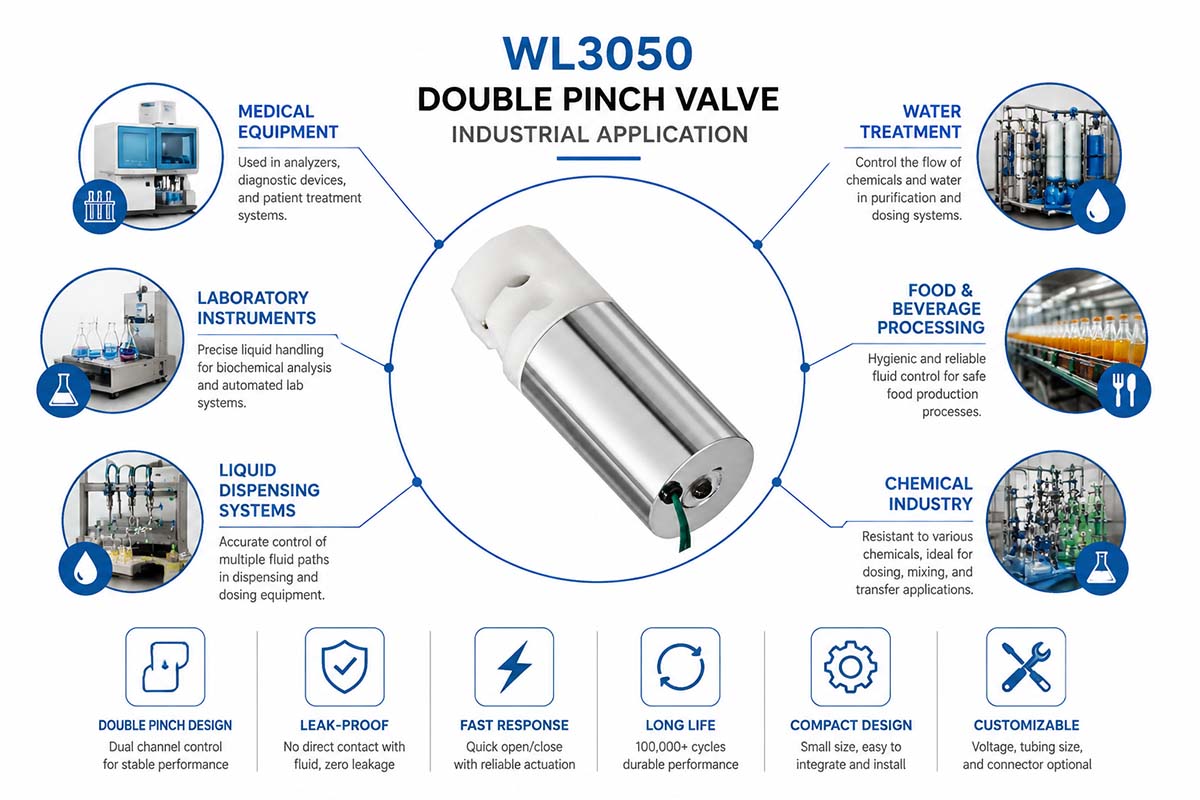

Applikationerna inkluderar
diagnostiska metoder
automatiska analysatorer
kan behöva snabba ventiler. Dispenseringsmaskiner
Svarstiden påverkas av ställdonets struktur, fjäderdesign, rörliga delar och elektriska parametrar.
5. Bestäm kraven för livscykeln
Industriella och medicinska apparater kan behöva överleva tusentals eller miljontals driftscykler.
De viktigaste punkterna är
rörets uthållighetsstyrka
slitage, mekaniskt
aktuatorernas hållbarhet
arbetsmiljö
Testa en högkvalitativ dubbel klämventil i verkligt skick.
6. Ta hänsyn till installationsmåtten.
Små medicintekniska produkter har begränsat inre utrymme.
Ingenjörerna måste utvärdera:
ventilstorlek
monteringshål
kontaktens position
kabelorientering
åtkomst till underhåll
Många OEM-utrustningstillverkare behöver anpassade designer.
7. Välj en välrenommerad tillverkare
Den professionella tillverkaren av klämventiler bör tillhandahålla:
ingenjörsstöd
prototypskapande
utvärderingsprov
anpassade verktyg
kvalitetskontrolldokument
Att välja rätt tillverkare kan minska utvecklingsriskerna och garantera produktens tillförlitlighet.

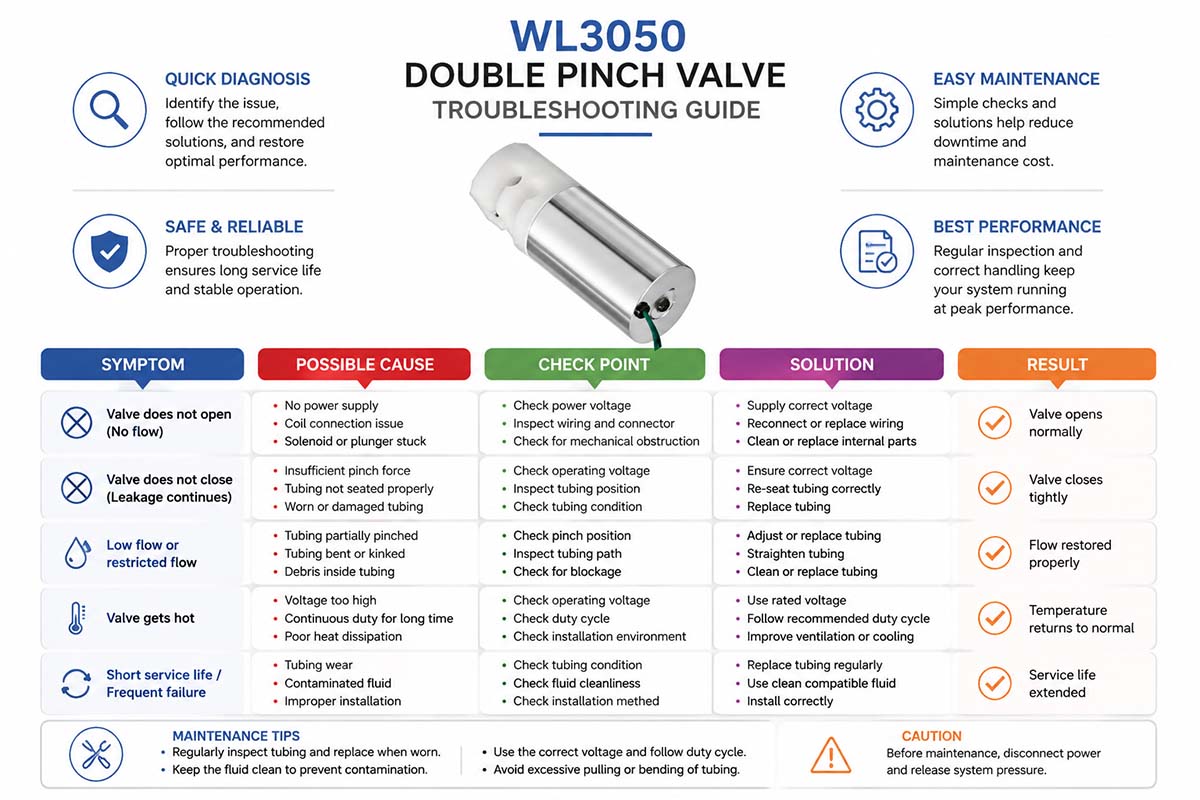

Hur man undviker vanliga misstag vid design och lösningar för dubbla klämventiler
Konstruktionsingenjörer som konstruerar dubbla slangventilsystem kommer att ta hänsyn till ventilstorlek och driftspänning och ignorera de viktiga aspekterna relaterade till mekanik och tillämpningar. Dessa misstag kan orsaka läckage, dålig livslängd, instabilt beteende eller utvecklingskostnader.
1. Felaktigt val av slang
Ett av de vanligaste misstagen folk gör när de konstruerar ett klämventilsystem är att välja slangar som antingen är för styva eller för mjuka.
För styva slangar kan klämmas för hårt, medan för mjuka slangar kan bli deforma efter upprepad användning.
Lösning:
Välj slang baserat på följande parametrar:
Kemisk kompatibilitet
Temperaturområde:
Tryckspecifikationer
Förväntad livstid
2. Otillräcklig nypkraft
Vissa ventilsystem kan försumma den kraft som krävs för att klämma fast slangen helt.
Möjliga konsekvenser:
Vätskeläckage
Delvis avstängning
Dålig repeterbarhet
Lösning:
Ventilen bör testas med verkliga slangar och driftstryck innan konstruktionen slutförs.
3. Driftscykel ignorerad
Vissa elektromagnetiska klämventiler kan utveckla överdriven värme under kontinuerlig drift.
Felaktigt val av arbetscykel kan resultera i följande:
Spolen överhettas
Minskad livslängd
Fel
Lösning:
Vänligen förtydliga om ansökan kräver:
Pulsdriftsläge
Intermittent drift
Kontinuerlig hålldrift
4. Överdriven ventildesign
En större storlek på ställdonet indikerar inte nödvändigtvis bättre prestanda.
Några av nackdelarna med överdimensionerad design är
Ökad kostnad
Ökad utrustningsstorlek
Ökad strömförbrukning
Svar: Lösning:
Anpassa kraft, slaglängd och design till de faktiska kraven.
5. Brist på prototyptestning
Teoretiska beräkningar kanske inte avslöjar problemet med verklig tillämpning.
Lösning:
Utför prototyptestning av:
Flödesegenskaper
Läckage av
Audio
Temperatur
Livslängd
