Hur man väljer en maskinhållande magnet
Valet av en maskinhållmagnet bör baseras på driftsmiljön och inte bara den hållkraft som en magnet anger.
1. Bestäm den hållkraft som behövs.
Bestäm arbetsstyckets vikt och verkande krafter. Ta hänsyn till acceleration, skärkrafter, stötar, rörelser och vibrationer. Istället för att alltid arbeta med magnetens maximala kapacitet, välj en lämplig säkerhetsmarginal.
2. Kontrollera arbetsstyckets material.
Maskinhållande magneter fungerar bäst med ferromagnetiska material som stål eller järn. Rostfritt stål och andra legeringar har olika magnetiska egenskaper. Kontrollera arbetsstyckets faktiska material.
3. Bestäm kontaktytan.
Magnetisk hållkraft är starkt beroende av ytans planhet och renhet. Färg, rost, olja, flisor, ojämn yta och luftspalter kan påverka den magnetiska kraften. Det som verkar vara en stark magnet i laboratoriet kanske inte drar med sådan kraft i maskinen.
4. Välj rätt spänning.
För elektromagnetiska maskinhållmagneter, välj en märkspänning för magneten som matchar spänningen i det tillgängliga styrsystemet. Det finns olika spänningar i många industriella system och du bör kontrollera den elektriska kompatibiliteten.
5. Beakta arbetscykeln.
Kommer magneten att vara permanent eller pulserande? Om du kör den kontinuerligt kan du värma den elektromagnetiska spolen. Du bör välja en magnet som är lämplig för arbetscykel och temperaturförhållanden.
6. Verifiera fysiska dimensioner.
Kontrollera tillgängligt monteringsutrymme, bultmönster, magnethöjd, polytans mått, kabelplacering och avstånd till rörliga maskindelar.
7. Tänk på miljön.
Temperatur, fuktighet, damm, olja, vibrationer, kylvätska och frätande ämnen påverkar prestanda och livslängd. Du bör välja rätt hölje och skydd för tillämpningen.
8. Överväg utgivningskrav.
Vid snabb elektrisk frigöring är det bättre att välja en elektromagnetisk maskinhållmagnet. Om du vill hålla arbetsstycket utan ström bör du välja en permanentmagnetisk magnet.
9. Överväg kontrollintegration.
Se till att magneten fungerar korrekt med reläer, PLC:er, sensorer, brytare och säkerhetskretsar som används av maskinen.
10. Se tillverkarens specifikationer.
Innan du köper, se till att magneten har den nominella kraften, spänningen, måtten, temperaturen, monteringsarrangemanget och den förväntade livslängden i enlighet med de faktiska maskinkraven.

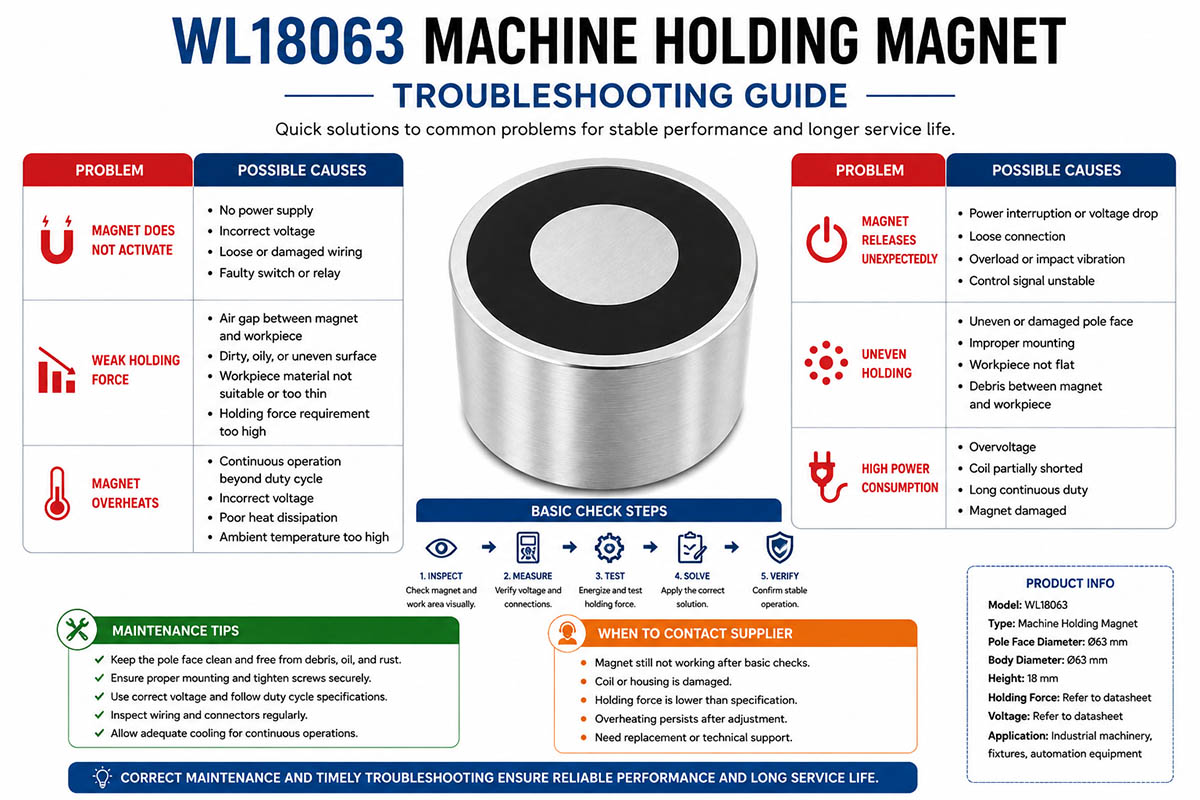

Tips för att undvika vanliga misstag vid design av maskinhållande magneter
Välj inte en magnet baserat på den maximala hållkraften.
Glöm inte det faktiska arbetsstyckets material och magnetiska egenskaper.
Betrakta inte den nominella hållkraften som konstant vid närvaro av ett luftgap.
Håll de magnetiska kontaktytorna rena och korrekt justerade.
Säkerställ tillräcklig säkerhetsmarginal för vibrationer och dynamisk belastning.
Se till att magneten har rätt driftspänning om du ansluter en elektromagnetisk modell.
Glöm inte den kontinuerliga driften av spolvärme.
Installera inte magneten där omgivande maskindelar kan störa magnetkretsen.
Monteringsbultar och strukturella stöd bör kontrolleras för full belastning.
Glöm inte bort korrosion, kylvätska, damm, olja och temperatur i konstruktionen.
Tänk på kraven för nödutsläpp.
Se till att magneten är kompatibel med PLC- och maskinstyrningssystem.
Dra kabeln för att undvika mekaniska skador.
Kör inte en magnet utöver dess arbetscykel.
Testa monteringen i en verklig driftsmiljö innan den går i full produktion.
Följ tillverkarens dimensionella och elektriska specifikationer.
Använd lämplig sekundär retention där det är nödvändigt för säkerhetskritiska tillämpningar.
