WL11G50 Anpassad trådlös laddningsspole för elektroniklösningar

En specialanpassad trådlös laddningsspole är en mycket flexibel lösning för en produkt som inte kan uppfylla måtten och de elektriska egenskaperna hos en standardspole. Köparen kan designa spolen efter produktens behov.

Diameter, längd, tjocklek, induktans, resistans, trådtyp, lindningsmönster, ferritskärmning och terminaler kan anpassas.

Dessutom kan spolen optimeras i enlighet med önskad laddningseffekt, driftsfrekvens, termisk prestanda och tillgängligt installationsutrymme.

Den största fördelen för kunderna är förbättrad integration i systemet. Välmatchade spolar kan förbättra den trådlösa strömöverföringen, laddningsprestanda och termiska prestandan i systemet och minska onödigt utrymme inuti den färdiga produkten.

Anpassade trådlösa laddningsspolar är perfekta för smartphones, smartklockor, IoT-produkter, medicinsk elektronik, fordonsutrustning, industriella sensorer, laddningsplattor och alla inbyggda trådlösa strömförsörjningsapplikationer. OEM-tillverkare kan erbjuda utveckling, testning, optimering och massproduktionstjänster i enlighet med kundernas specifikationer.

Få en gratis offert

PDF Ladda ner

Översikt över anpassad trådlös laddningsspole

Den anpassade trådlösa laddningsspolen är en specialdesignad komponent för trådlös energiöverföring mellan elektroniska enheter. Den kan anpassas efter behov vad gäller storlek, induktans, driftsfrekvens, laddningseffekt, resistans, trådstruktur och installationsförhållanden. Beroende på applikationen kan designen inkludera koppartråd, litztråd, FPC-konstruktion eller magnetisk ferritskärmning. Spolen kan utformas för både sändar- och mottagarapplikationer och optimeras för laddningsprestanda, termisk prestanda och justeringstolerans. OEM-utvecklingsprocessen inkluderar vanligtvis kravanalys, teknisk design, prototypproduktion, elektrisk testning, laddningsverifiering och produktionsoptimering. Detta gör att anpassade trådlösa laddningsspolar är idealiska för smartphones, bärbara enheter, IoT, medicinsk, fordons- och industriell elektronik.

Hur en anpassad trådlös laddningsspole fungerar

Trådlös laddning möjliggörs genom magnetisk koppling och elektromagnetisk induktion.

Steg 1 – Elektrisk energiinmatning

Laddningskretsen tillhandahåller växelström till sändarspolen.

Steg 2—Generering av magnetfältet

Sändarspolen omvandlar elektrisk energi till ett varierande magnetfält.

Steg 3 – Magnetisk koppling

Magnetfältet passerar genom gapet mellan sändarspolen och mottagarspolen.

Steg 4 – Mottagen energi

Återigen omvandlar mottagarspolen det föränderliga magnetfältet till elektrisk energi.

Steg 5 – Effektkonditionering

Likriktaren och laddningskretsen transformerar och reglerar den mottagna effekten för batteriet eller den elektroniska lasten.

Viktiga faktorer som påverkar prestandan

Spolens position

Driftsfrekvens

Självinduktans

Spolens motstånd

Avstånd mellan spolar

"Ferritskärmning"

Laddkraft

Metalldelar runtomkring

Temperaturtillstånd

Utforma sändaren, mottagaren, laddnings-IC:n och spolen som ett enda system för en OEM-produkt, inte en isolerad komponent.

Huvudfunktioner hos en anpassad trådlös laddningsspole

Anpassade geometriska och elektriska parametrar samt hög magnetisk prestanda är de viktigaste egenskaperna hos en anpassad trådlös laddningsspole. Spolen kan utformas enligt specifika krav på induktans, resistans, driftsfrekvens och ström. Diameter, längd och tjocklek kan optimeras vid begränsat installationsutrymme. Beroende på applikationen kan koppartråd, litztråd, FPC och andra lindningsstrukturer övervägas. Ferritskärmning förbättrar magnetisk koppling och minskar oönskade elektromagnetiska störningar. Anpassade lindningsmönster kan öka systemets laddningsprestanda och termiska prestanda. OEM-utveckling gör det möjligt för köparen att testa spolen med laddningskretsen, höljet och batterisystemet i kundens enhet före massproduktion, vilket minskar integrationsrisken.

Produktvideo för anpassad trådlös laddningsspole

Anpassad trådlös laddningsspole för snabbladdningsenheter

Anpassad induktiv laddningsspole för konsumentelektronikenhet

Anpassad trådlös strömspole för OEM-elektronikenhet

Anpassad induktiv laddningsspole för batteriladdningsenhet

Anpassade trådlösa laddningsspolar för mobila enheter

Anpassad induktiv laddningsspole för smarta apparater

Datablad för anpassad trådlös laddningsspole

Varumärke	Weilong-teknik	Modellnummer	WL11G50
Produkt Storlek:	501.0 10 TS * 6,5 UH	Nominell effekt (W)	5, 10 eller 15 W
Tråd:	0.08 mm * 105	Hållkraft (N)	Nil
DCR	26.5 UH +/- 10 %	Återställningstid(er)	Nil
Service liv	300 tusen gånger	certifiering	CE, RoHS, ISO9001,
Material	koppartråd	Strömkontakt	blytråd
Installera stil	vidhäftande tejp	Dimensionstolerans	± 0.1 mm
Vattentät	Ingen	isolering klass	F
Hi-Pot-test	AC 600V 50/60Hz 2s	Icke-exciterande hållkraft	0
Arbetstemperatur	-10 ° C-100 ° C	Duty Cycle	1-100%
Gängdjup (mm)	0.1 mm	Betalningsvillkor	TT, eller LC vid sikte
Prov ordning	Ja.	Garanti	1 år
MOQ	1000 st	Supply Förmåga	100 000 000 st per vecka
Leveranstid	30 Days	Lastningshamn	Shenzhen

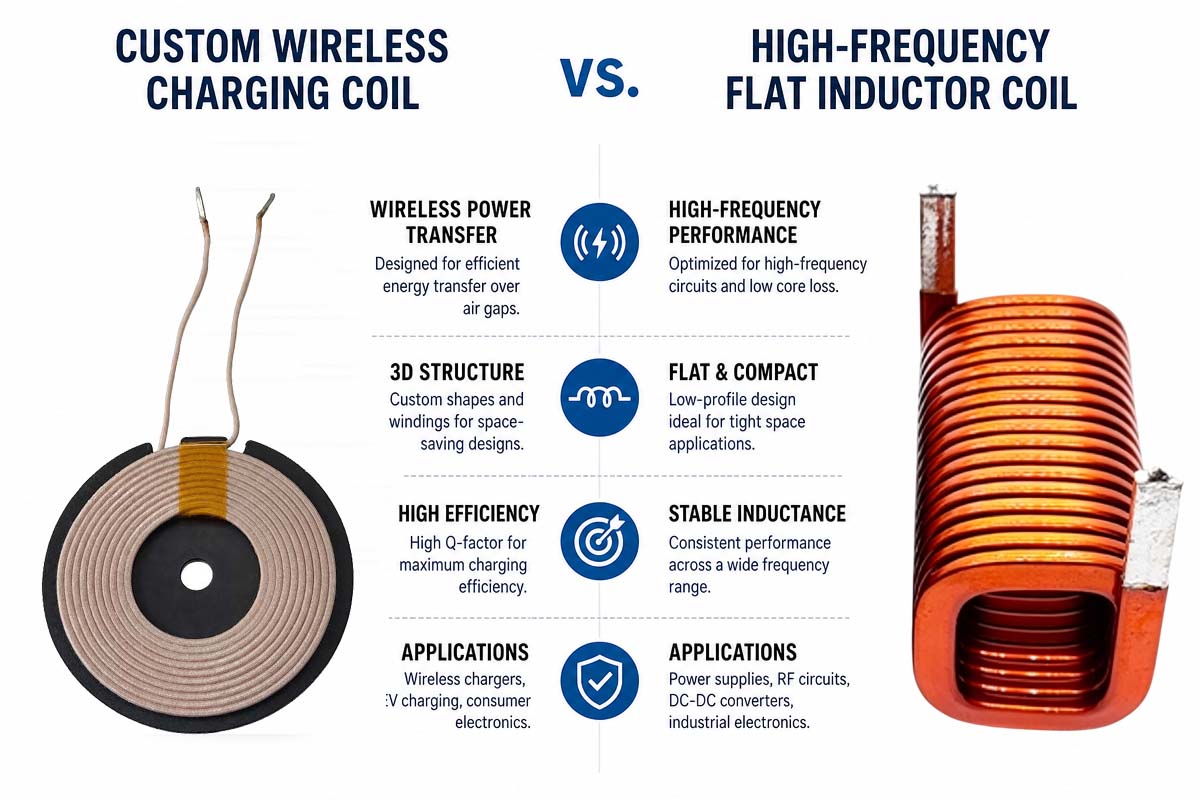

Anpassad trådlös laddningsspole kontra högfrekvent platt induktor

Spole

Leverans	Anpassad trådlös laddningsspole	Högfrekvent platt induktorspole
Primär funktion	Trådlös strömöverföring	Energilagring/filtrering i kretsar
Huvudprincip	Elektromagnetisk koppling	Induktans och högfrekvent impedans
Typisk Applikation	Trådlös laddning	Kraftelektronik, RF och filtrering
Kraftöverföring	Överför kraft mellan spolar	Överför normalt inte ström trådlöst
Spolestruktur	Optimerad för sändar-/mottagarkoppling	Optimerad för kretsinduktans
Magnetiskt fält	Utformad för att kopplas till en annan spole	Används huvudsakligen inom sin egen krets
Ferritskärmning	Ofta viktigt	Applikationsberoende
Justering	Ofta kritisk	Vanligtvis inte tillämpligt
Lufthål	Viktig designparameter	Generellt sett inte en primär parameter
Laddnings-IC-matchning	Väldigt viktigt	Kretsmatchning är viktig.
Termisk design	Viktigt för kontinuerlig laddning	Beror på ström/frekvens
Typiska produkter	Smartphones, bärbara enheter, laddningsplattor, IoT	DC-DC-omvandlare, filter, RF-kretsar
Designprioritet	Kraftöverföringseffektivitet och koppling	Induktans, Q-faktor och impedans
Anpassning	Storlek, induktans, skärmning, lindning och effekt	Induktans, storlek, frekvens och Q-faktor

Den enda skillnaden

En specialbyggd trådlös laddningsspole är i grunden en spole som är utformad för att trådlöst överföra energi till en annan spole. En högfrekvent platt induktorspole är i grunden den induktiva komponent som används i en elektronisk krets.

Båda är elektromagnetiska enheter och kan se likadana ut fysiskt men har olika elektriska syften, magnetiska konstruktioner, testning och systemtillämpningar.

För trådlös laddning bör hela designen beakta sändarspolen, mottagarspolen, laddnings-IC:n, magnetisk skärmning och den mekaniska strukturen som helhet.

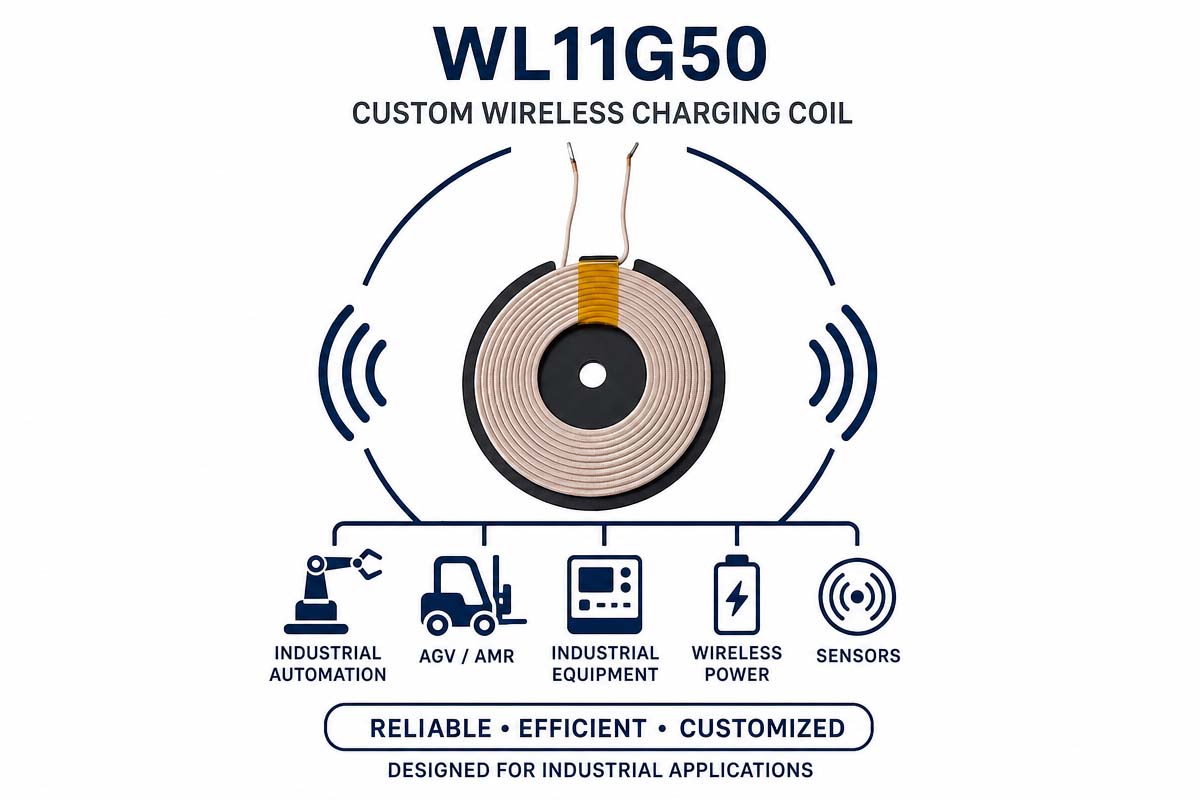

Guide för applikation av anpassad trådlös laddningsspole

Anpassade trådlösa laddningsspolar används i konsumentelektronik, industriell utrustning och speciella elektroniska system. Smarttelefoner och bärbara produkter använder tunna spolar för energiöverföring och installation i begränsade utrymmen. Anpassade dimensioner och optimerad laddningsprestanda kan gynna smartklockor, trådlösa hörlurar och bärbar elektronik.

Anpassade trådlösa laddningsspolar kan ge kontaktlös ström till sensorer, övervakningsenheter, smarta mätare och automatiserad utrustning i IoT- och industriella applikationer. Det gör det möjligt att minska exponerade elektriska kontakter och förenkla designen av enhetens hölje.

Anpassade trådlösa laddningsspolar kan användas inom medicinsk elektronik, där kompakt storlek, pålitlig kraftöverföring och kontrollerat termiskt beteende är avgörande. De kan utformas i enlighet med enhetens hölje och laddningselektroniken.

Anpassade trådlösa laddningsspolar kan implementeras i laddningsplattor, fordonstillbehör och inbyggda elektroniska system för fordonsapplikationer.

Andra applikationer är

Trådlösa laddningsplatser

Produkter för hemautomation

Industriella sensorer

Robotik •

Maskinverktyg

Mobil enheter

Hemelektronik

Batteridrivna enheter

Inbyggda laddningssystem

Den viktigaste fördelen med anpassning är möjligheten att designa spolen i enlighet med slutproduktens faktiska mekaniska och elektriska krav.

Varför blir den anpassade trådlösa laddningsspolen alltmer populär för laddningslösningar för smartphones?

Den växande efterfrågan på trådlös laddning av smartphones skapar ett behov av spolar som passar in i enheternas kompakta och komplexa strukturer.

Inuti telefonen bör smartphones komponenter vara så små som möjligt samtidigt som de ger pålitlig strömöverföring. Den specialanpassade trådlösa laddningsspolen gör det möjligt för ingenjörerna att optimera spolens diameter, tjocklek, induktans, resistans och magnetisk avskärmning för att matcha telefonens arkitektur.

Den andra viktiga parametern är laddningsprestanda. Allt eftersom laddningseffekten ökar blir spolens effektivitet och värmehantering allt viktigare. En spole som är specifikt utformad för laddningssystemet kan hjälpa till att hitta en kompromiss mellan effektöverföring, temperatur och tillgängligt utrymme.

Anpassning möjliggör också att spolen kan integreras med andra komponenter som batterier, NFC-strukturer, skärmningsmaterial och telefonhöljen.

Uppgiften för smarttelefontillverkaren är inte bara att hitta en spole som fungerar. Man måste hitta en spole som passar, fungerar effektivt, avleder värme och kan massproduceras.

Således blir anpassade trådlösa laddningsspolar alltmer populära i högpresterande smartphones, trådlösa laddningstillbehör och annan liten konsumentelektronik.

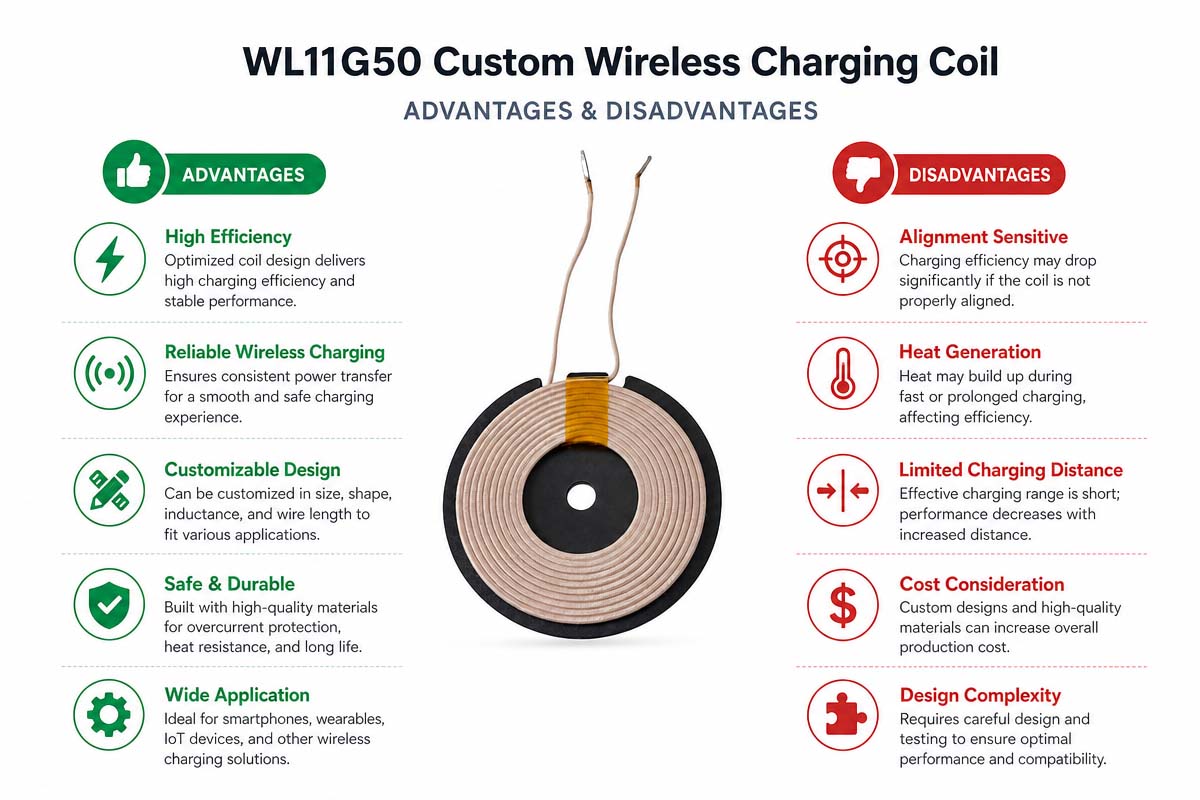

Fördelar och nackdelar med anpassad trådlös laddningsspole

Anpassade trådlösa laddningsspolar kan vara mycket värdefulla för den färdiga produkten ifall standardkomponenter inte kan erbjuda det som behövs.

Fördelar

Förbättrad produktintegration:

Spolen kan utformas för att passa in i det tillgängliga installationsutrymmet.

Förbättring av elektrisk prestanda:

Induktans, resistans och lindningsstruktur kan justeras för laddningskretsen.

Högre laddningseffektivitet:

Korrekt spolgeometri och magnetiska skärmar kan förbättra kraftöverföringen.

Större mekanisk designflexibilitet:

Runda, fyrkantiga, rektangulära, ultratunna och applikationsspecifika utföranden av spolen är möjliga.

Förbättring av termisk optimering:

Spolen kan utformas för kontinuerlig laddning.

Större OEM-flexibilitet:

Istället för att anpassa produkten till standardkomponenten kan kunden designa spolen.

Nackdelar

Större initial utvecklingskostnad:

Mer pengar behövs för specialanpassad teknik och prototyputveckling.

Längre utvecklingstid:

Design, provtagning och testning tar mer tid än att beställa standardspolen.

Minimum antal:

Ibland är det nödvändigt att köpa mer för att göra massproduktion kostnadseffektiv.

Ingenjörsmässig komplexitet:

Spolen är inställd för laddning av IC:n, höljet och angränsande delar.

Generellt sett är anpassning mest värdefullt när prestanda, utrymme, tillförlitlighet eller integrationsbehov överväger det lägsta initiala komponentpriset.

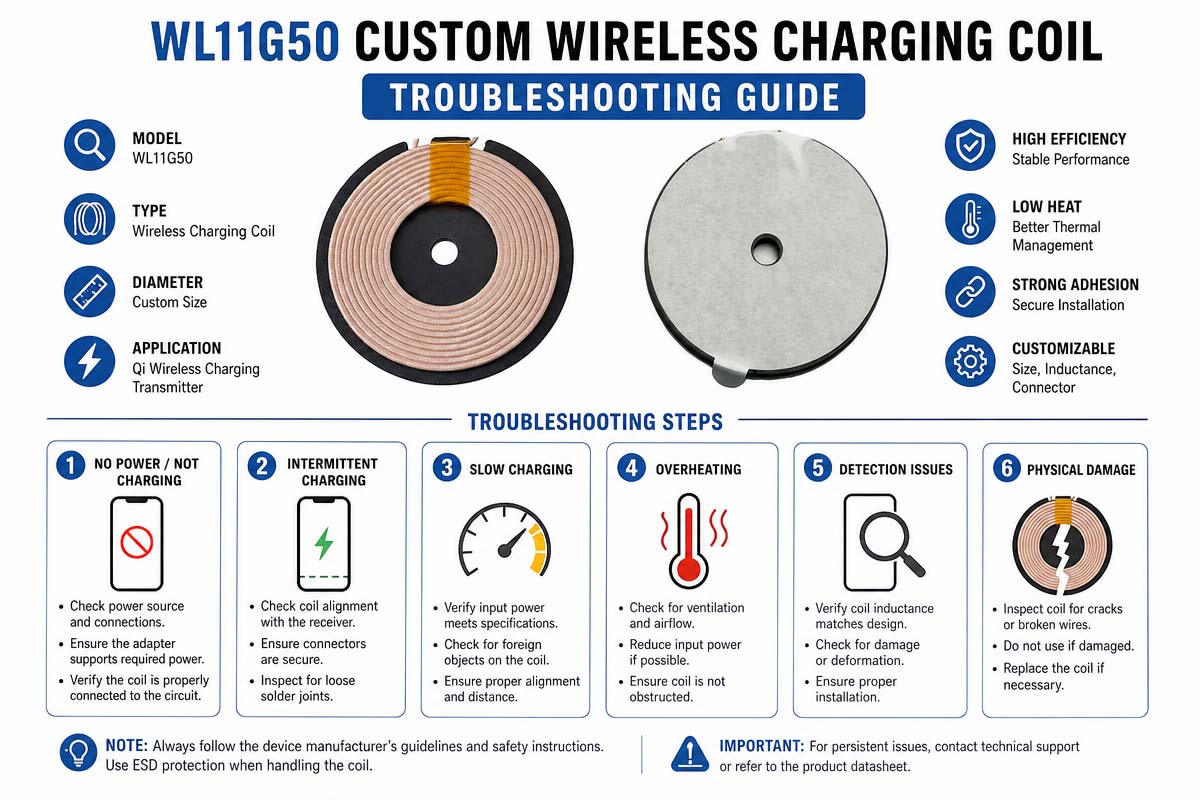

Felsökning av anpassad trådlös laddningsspole

Om det trådlösa laddningssystemet inte fungerar som det ska bör spolen, laddningskretsen och den mekaniska enheten testas.

Problem 1: Ineffektiv laddning

Testa spolens inriktning, driftsfrekvens, induktans, spolresistans och avstånd mellan sändar- och mottagarspolar. Närliggande metalldelar kan minska den magnetiska kopplingen.

Problem 2: Laddningen är sporadisk.

Kontrollera spolarnas inriktning i sändaren och mottagaren. Testa även laddningskretsen, strömförsörjningen och kontakternas anslutningar.

Problem 3. Hög temperatur.

För hög temperatur kan orsakas av hög likströmsrelä (DCR), för hög ström, dålig ventilation eller felaktiga driftsförhållanden. Testa tråddiametern och lindningsstrukturen.

Problem 4: Begränsad kostnad Kontrollera ändringen

Kontrollera magnetkopplingen och luftgapet. En större spole, korrekt justering eller en förbättrad ferritstruktur kan behövas.

Problem 5: Spolen matchar inte kretsen

Testa induktans, resistans, frekvens och Q-faktor för matchning med laddnings-IC.

Problem 6: Elektromagnetisk störning

Testa ferritskärmning och närheten till närliggande elektroniska komponenter. Ingenjörskonst kan behövas för metallarbeten och högfrekventa kretsar.

Felsökningsförfaranden

Mätjämförelse med specifikation Fastställande av orsak till byte av spole/system Testa igen

Vid OEM-utveckling bör testning utföras i själva produktmonteringen; en välfungerande spole kan bete sig annorlunda när den installeras inuti den slutliga kapslingen.

8 vanliga frågor om anpassade trådlösa laddningsspolar

1. Vad är en specialanpassad trådlös laddningsspole?

En specialanpassad trådlös laddningsspole är en spole som är utformad för produktens elektriska, mekaniska och laddningsmässiga krav. Den kan anpassas vad gäller diameter, induktans, resistans, driftsfrekvens, effektnivå, lindningsstruktur och magnetisk avskärmning.

2. Varför använda en specialanpassad trådlös laddningsspole istället för den vanliga?

Med en anpassad spole kan laddningssystemet byggas, vilket justeras efter installationsutrymme och prestandakrav. Det kan finjusteras för laddningseffektivitet, temperatur, justeringstolerans och kompatibilitet med laddnings-IC.

3. Vilka specifikationer behöver jag ange för en specialanpassad trådlös laddningsspole?

Kritiska specifikationer inkluderar laddningseffekt, driftspänning, frekvens, målinduktans, maximal DCR, spoldiameter och tjocklek, laddningsavstånd, typ av sändare/mottagare och tillgängligt installationsutrymme. Information om laddnings-IC:n är också viktig.

4. Kan jag anpassa trådlösa laddningsspolar för smartphones?

Ja. Trådlösa laddningsspolar kan utformas för smartphones och andra små enheter. Spolen kan optimeras för begränsat installationsutrymme, laddningseffekt, termisk prestanda, magnetisk avskärmning och integration med telefonens interna komponenter.

5. Tillverkar ni ultratunna trådlösa laddningsspolar?

Ja. Ultratunna spolkonstruktioner kan utvecklas om det finns begränsat utrymme inuti enheten. Spolens slutliga tjocklek bestäms av den erforderliga laddningseffekten, spolkonstruktionen, trådvalet, ferritmaterialet och de mekaniska kraven.

6. Hur vet jag att min specialbyggda spole är tillräckligt effektiv för laddning?

Spolen bör testas med den faktiska sändar-/mottagarkretsen och den slutliga produktmonteringen. Prestandan beror på faktorer som spoljustering, induktans, likströmsrelä (DCR), driftsfrekvens, luftgap, magnetisk skärmning och laddningseffekt.

7. Är det möjligt att tillverka specialtillverkade trådlösa laddningsspolar i volym?

Ja. När prototypen är testad och designen är validerad kan spolen gå vidare till massproduktion. Innan köparen gör en stor beställning bör hen kontrollera elektriska specifikationer, dimensionstoleranser, kvalitetsstandarder, förpackning, MOQ och produktionsledtid.

8. Vad är den typiska processen för en anpassad trådlös laddningsspole?

Vanligtvis är processen kravanalys → teknisk design → prototyp → el- och laddningstestning → optimering → designgodkännande → massproduktion. Att ha en fullständig uppsättning produktspecifikationer i förväg kan bidra till att förkorta utvecklingstiden och undvika omdesign.

Hur man väljer en anpassad trådlös laddningsspole

Att välja rätt anpassad trådlös laddningsspole handlar inte bara om att välja en spole baserat på dess dimensioner. Köparen bör ta hänsyn till elektriska, mekaniska, termiska och applikationsmässiga behov.

1. Ställ in laddningseffekten

Först och främst, bestäm den erforderliga uteffekten. Kraven för en bärbar enhet med låg effekt skiljer sig mycket från de för en smartphone, IoT-sensor eller ett fordonssystem. Måleffekten påverkar spolstrukturen, trådvalet och den termiska designen.

2. Kontrollera driftsfrekvensen

Spolen måste vara kompatibel med den valda laddningskretsen och det trådlösa strömförsörjningssystemet. Frekvensen påverkar induktans, impedans, laddningsprestanda och uppvärmning.

3. Induktansinställning

Laddningskretsen kommer att kräva beräkning av den erforderliga induktansen. Felaktigt dimensionerade spolar kan orsaka problem med laddningsprestanda och systemstabilitet.

4. Bestäm tillgängligt utrymme

Ange maximal diameter, längd och tjocklek som tillåts. För kompakta produkter kan även en liten skillnad i dimensioner påverka den slutliga monteringen.

5. Beakta avståndet mellan spolarna

Den magnetiska kopplingen beror på avståndet mellan sändar- och mottagarspolarna. Ett stort luftgap kräver justering av spolens design.

6. Kontrollera magnetisk avskärmning

Ferritskärmning kan också koncentrera det magnetiska flödet till mottagarspolen och minska störningar med närliggande elektroniska komponenter.

7. Tänk på temperaturen

Den trådlösa laddningen orsakar uppvärmning. Köparen bör ange tillåten temperaturökning och driftsförhållanden så att tillverkaren kan optimera resistans, trådstorlek och lindningsstruktur.

8. Statliga mekaniska krav

Ange monteringsmetod, krav på lim, placering av kontaktdon eller terminal samt kapslingsrestriktioner.

9. Begär prototyptestning

Prototyptestning i verklig produktmiljö före massproduktion. Verifiera laddningsprestanda, temperatur, uppriktningstolerans och mekanisk passform.

10. Välj leverantör

Välj en leverantör som kan utföra design, prototypframtagning, testning och massproduktion, inte bara en spolleverantör.

Så den bästa spolen är den som har rätt balans mellan laddningsprestanda, dimensioner, termisk prestanda, tillförlitlighet och kostnad.

Vanliga fallgropar vid design av anpassade trådlösa laddningsspolar och hur man undviker dem

Fallgrop 1: Design av spole utan laddningskrets

Spolens design måste ta hänsyn till laddningskretsen. Vänligen ange specifikationer för laddnings-IC eller elektriska krav.

Fallgrop 2: Att bara fokusera på spolens storlek

Fysisk passform garanterar inte elektrisk passform. Ta hänsyn till induktans, resistans, frekvens och effekt tillsammans.

Fallgrop nr 3: Att ignorera luftgapet

Kopplingen är mycket känslig för avståndet mellan sändar- och mottagarspolen. Mätning av faktiskt installationsavstånd

Fallgrop 4: Metall för nära spolen

Metalldelar kan störa magnetfält och minska laddningseffektiviteten. Testa hela enheten och inte bara spolen.

Fallgrop 5: Att inte ta hänsyn till värmeavledning

Hög resistans kan resultera i överdriven värme på grund av kontinuerlig laddning. Prototyptestning inkluderar termisk testning.

Fallgrop #6: Att inte testa prototyperna

Gå aldrig direkt från CAD-design till massproduktion. Testa spolen i själva höljet och laddningssystemet.

7. Ändra specifikationen för sent

Ändringar av diameter, tjocklek, induktans eller lindningsdesign efter att verktyg och produktion har fastställts kommer att öka utvecklingstiden och kostnaden.

Tips om köpare

Ange information om effekt, spänning, frekvens, induktans, dimensioner, luftgap, laddnings-IC och installationsmiljö till tillverkaren så snart som möjligt.
