Guide till att designa ett anpassat låsande magnetlås
När man utformar ett specialanpassat magnetlås med låsfunktion är det viktigt att hitta en balans mellan elektrisk design, mekanisk design och miljöfaktorer för att tillgodose applikationens behov. Följande är en guide som visar de viktigaste stegen för att designa ett specialanpassat magnetlås med låsfunktion.
-
Lista applikationens behov
Du behöver veta exakt vad du vill uppnå.
Till exempel: smart skåp, varuautomat, medicinteknisk utrustning och bil.
Driftsmiljö: inomhus, utomhus, hög luftfuktighet och/eller damm.
Strömkälla: batteri eller konstant på.
Säkerhetskrav: felsäker eller felsäker.
Det här steget avgör 80 % av hur designen kommer att bli.
⚡2. Parametrar för elektrisk design
Viktiga saker:
Spänning: 6V, 12V, 24V DC.
Pulsvaraktighet: vanligtvis 20 till 100 ms.
Strömförbrukning: mycket viktigt.
Strömförbrukning: beror på hur mycket resistans spolen har.
Tips för design:
Använd inte konstantspänning; använd pulsstyrningskretsar.
Se till att den är kompatibel med MCU och drivkort.
Säkerställ att den kan hantera omvänd polaritet för bistabil drift.
3. Saker att tänka på vid mekanisk konstruktion
Huvuddelar:
Slaglängd: (t.ex. 2 till 10 mm).
Hållkraft: beror på hur mycket kraft som behövs.
Tryck/drag/roterande kolv.
Struktur för montering: fäste, fläns och/eller specialhölje.
Tips för design:
Överdimensionera inte (mer kraft innebär mer kostnad).
Se till att lås- och spärrmekanismen är i linje.
Tänk på hur bra den kan motstå slitage vid applikationer med många cykler.

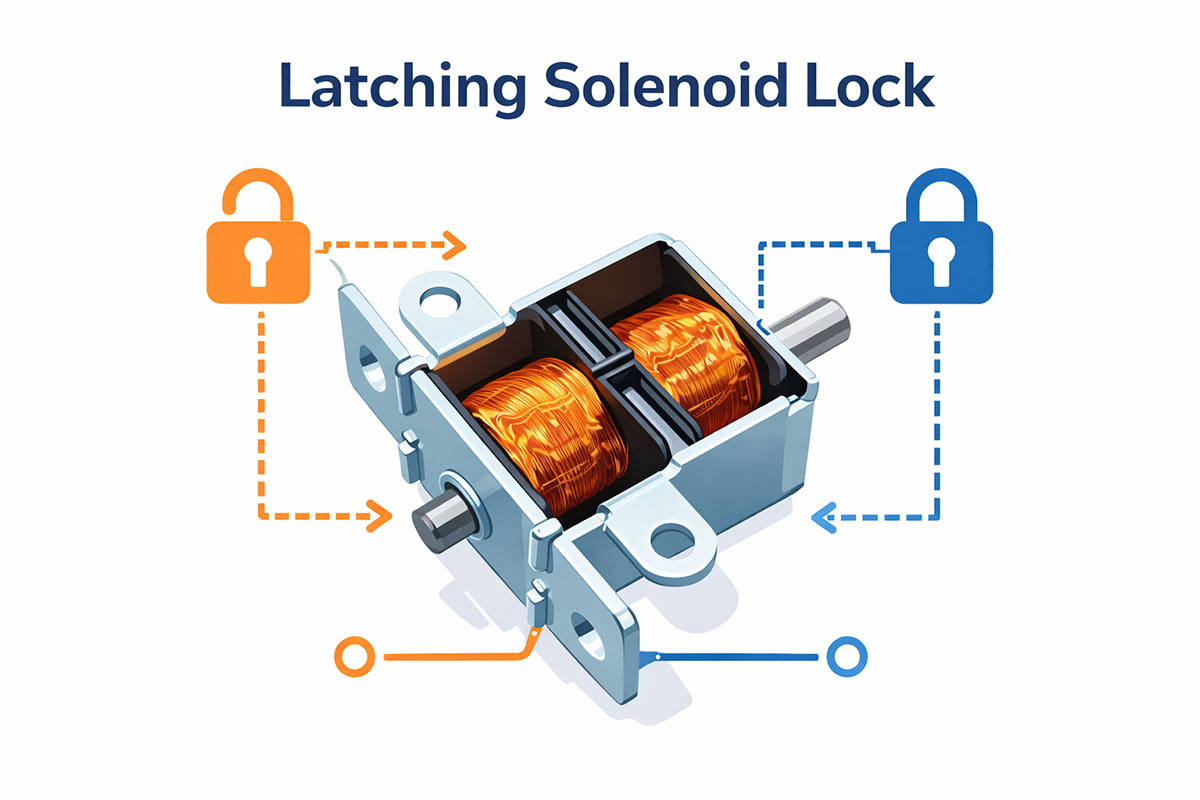

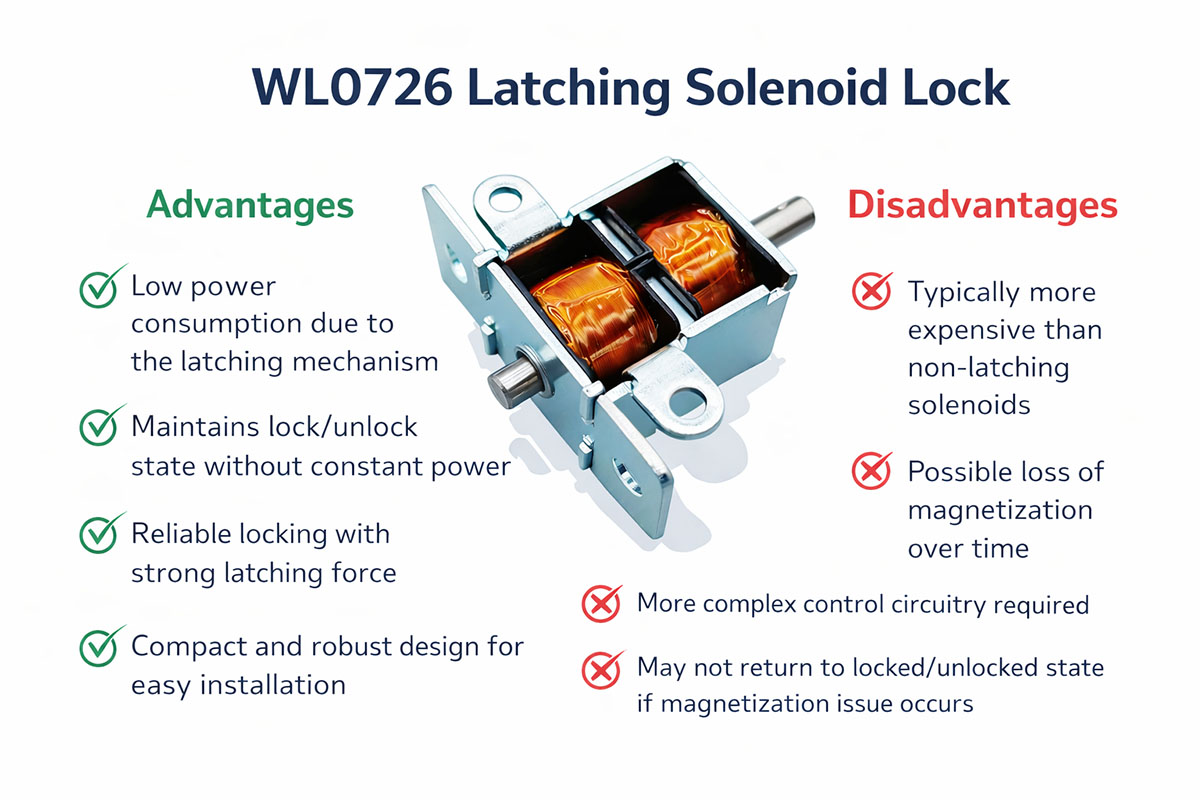

🧲 4. Magnet- och låsmekanismen
Låsande solenoider är beroende av:
Permanentmagnet eller en mekanisk spärrstruktur
Designalternativ:
Magnetisk låsning: enklare och billigare att göra
Mekanisk spärr: stabilare vid vibrationer. Valet bör baseras på en balans mellan kostnad och tillförlitlighet.
🌡️ 5. Design för termisk och arbetscykel
Viktiga saker att tänka på:
Se till att den inte överhettas, särskilt om du designar något litet.
Se till att spolen är av hög kvalitet.
Se till att arbetscykeln är korrekt. Detta är intermittent drift.
Råd för design:
Se till att du använder koppartråd av hög kvalitet.
Lägg till en termisk marginal.
Testa under de värsta förhållandena.
6. Skydda miljön
För utomhusmiljöer eller tuffa miljöer:
IP-klassning: IP54, IP65 eller IP67
Täta ut damm och vatten.
Inga rostande material, t.ex. rostfritt stål.
Detta är viktigt för utomhuskiosker och paketskåp.
🔌 7. Kontroll och integration
Faktorer att tänka på:
Styrsignaltyp: Puls eller polaritetsomkastning.
Drivtyp: MOSFET eller relä.
Valfritt: Återkopplingssignal.
Integrering av smarta system:
Fungerar med IoT och smart skåpsteknik.
Utformad för strömsnål standby.
Anpassning av kretskort eller kontakt.
🧪8. Testning av livscykel och tillförlitlighet
Standardtestning:
Livslängdstest: 300 000 till 1 miljon cykler.
Test av stigande temperaturer.
Vibrations- och stöttest.
Saltspraytest om du designar något för utomhusbruk. Testdatabeviset är mycket viktigt för köpare.
9. Alternativ för anpassning
De flesta tillverkare tillåter anpassning:
Spänning (6V, 12V)
Slaglängd och styrka
Storlek och hur den är monterad
Typ av kabel eller kontakt
Nivå av vattentäthet
Speciella beläggningar eller material ⚠️

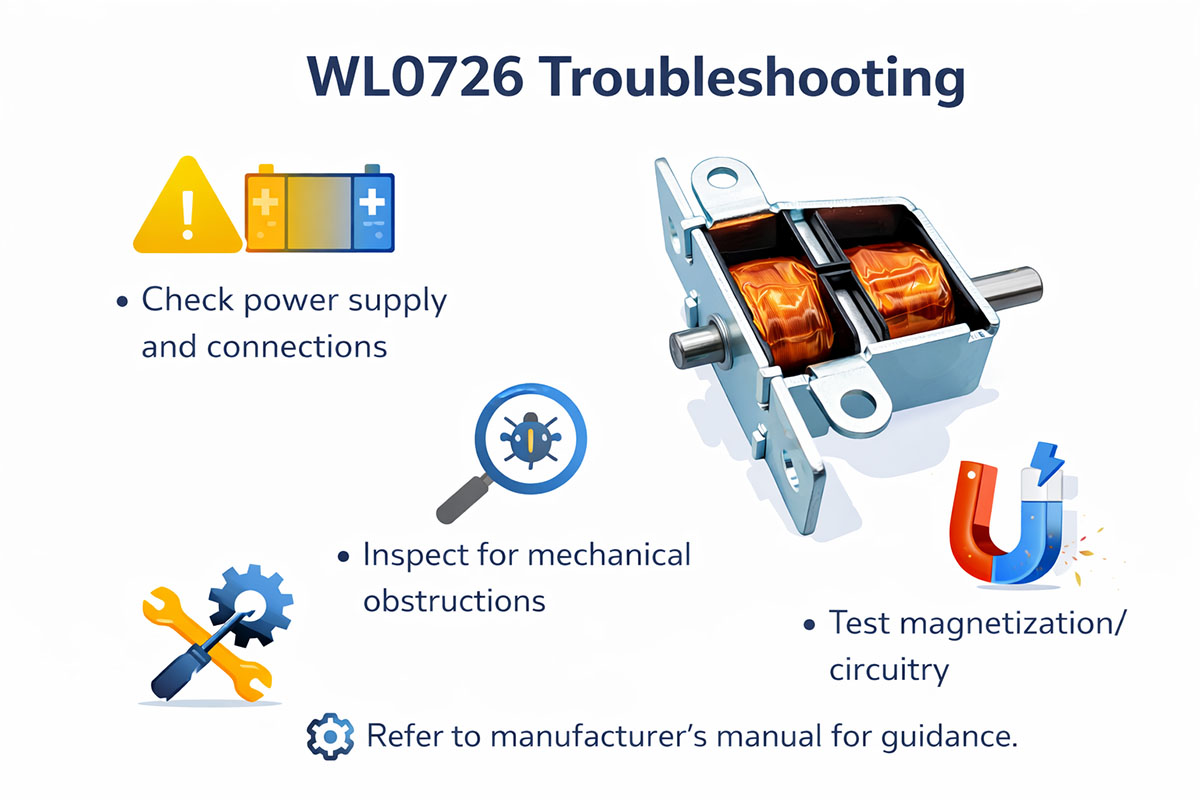

10. Designmisstag som händer ofta
Undvik dessa vanliga misstag: ❌ Använda kontinuerlig ström (orsakar överhettning) ❌ Använda fel mängd kraft (för svag eller för stark) ❌ Inte anpassad till låsmekanismen ❌ Inte tänka på vädret ❌ Inte lämna en säkerhetsmarginal för spänning eller temperatur 11. Föreslagen designprocess
Definiera applikationen och dess behov
Definiera spänningen och hur den ska styras
Hitta kraften och slaget
Hitta ett bra sätt att låsa
Designa den mekaniska strukturen
Designa den termiska prestandan
Bygg en prototyp och testa den
Gör det så billigt och enkelt att göra som möjligt.
Expertråd (viktigt för köpare)
Den bästa specialdesignen är inte den starkaste eller mest komplicerade, utan den som
Behöver exakt den exakta mängden kraft
Behöver minst mängd ström
Kommer att hålla länge
Kommer att passa perfekt in i systemet
