WL 0643 Dragmagnetventil
Ramtypen för push-pull-solenoid är ett vanligt förekommande linjärt elektromagnetiskt ställdon utformat för att skapa tryck- eller dragrörelsekraft genom elektrisk energitillförsel.
Tack vare sin öppna ramstruktur, snabba respons och anpassningsbara kraft och slaglängd har den blivit en kärnkomponent i automationsutrustning, kontorsmaskiner, smarta enheter och industriella styrsystem.
Här, som professionella solenoidtillverkare, vill vi berätta vad en push-pull-solenoid är, förklara dess struktur och arbetsprincip, och utforska dess typiska tillämpningar, för att hjälpa ingenjörer och köpare att välja rätt solenoidlösning.
WL 0643 Dragmagnetvideo

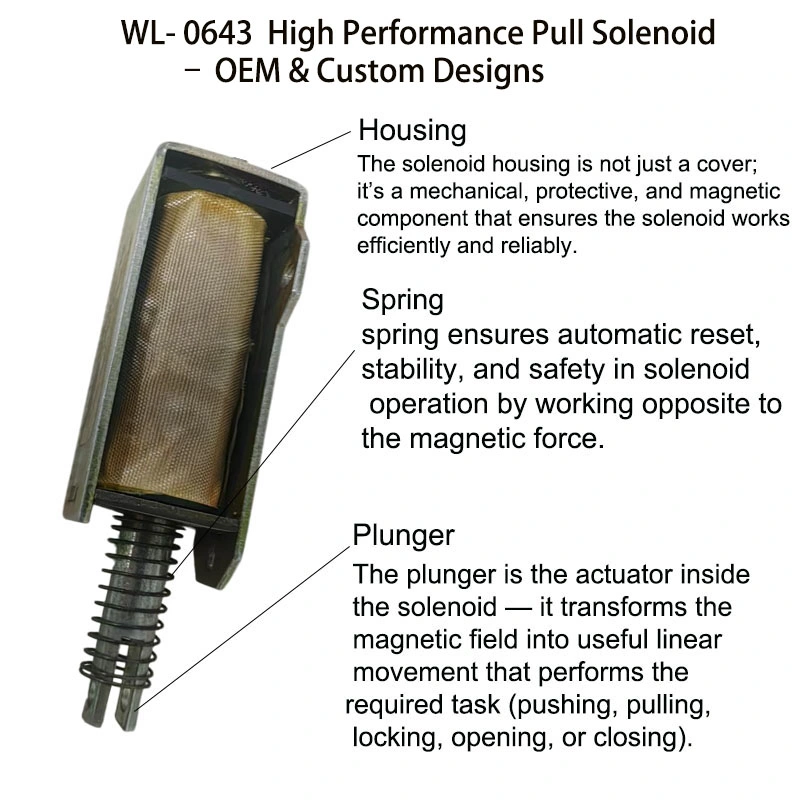

WL 0643 Detaljvisning
Produktspecifikation Beskrivning
| Varumärke | Weilong-teknik | Modellnummer | WL 0643 |
| Nominell spänning (V) | DC12V eller 24V | Nominell effekt (W) | 4-8W |
| arbetsläge | Drag typ | Dragkraft (N) | 0.5–1 N |
| Slaglängd (mm) | 3-6 MM Anpassad | Driftsarbetsuppgift | 1 S På, 3 S AV |
| Service liv | 200 tusen gånger | certifiering | CE, ROHS, ISO9001, |
| Material | Överlägsen magnetkartongstål | Ledningslängd (mm) | 200 MM |
| Installera stil | Sidoskruvmontering | Dimensionstolerans | +/- 0.1 mm |
| Vattentät | Ingen | isolering klass | B |
| Hi-Pot-test | AC 600V 50/60Hz 2s | Icke-exciterande hållkraft | 0 |
| Arbetstemperatur | -10 ° C-100 ° C | Duty Cycle | 1-100% |
| Gängdjup (mm) | M3 * 8 mm | Betalningsvillkor | TT, eller LC At Sight |
| Prov ordning | Ja 10–15 dagar | Produktgaranti | 1 år |
| MOQ | 500 st | Supply Förmåga | 2000 st per vecka |
| Leveranstid | 30 Days | Lastningshamn | Shenzhen Yantian |
Vanliga frågor om dragmagnetventil
En dragboxsolenoid är en elektromekanisk anordning som omvandlar elektrisk energi till linjär rörelse. När den slås på drar den kolven eller ankaret in i solenoidspolen, vilket genererar en stark dragkraft från solenoidmotorn.
De används ofta i:
- Varuautomater (myntdrivna och sedeldrivna)
- Lås-/upplåsningssystem (dörrar, skåp, kassaskåp)
- Kontorsautomation (skrivare, kopiatorer, bankomater)
- medicintekniska produkter
- Industrimaskiner (sortering, styrsystem)
När elektrisk ström flyter genom solenoidspolen genereras ett magnetfält som drar kolven inåt. Denna dragrörelse kan användas för att manövrera en spärr, spak eller mekanisk länk. När strömmen bryts återför en fjäder (intern eller extern) kolven till sitt ursprungliga läge.
Dragtyp: utformad för att dra kolven inåt när strömmen är på.
Trycktyp: Utformad för att trycka kolven utåt när ström appliceras.
Vissa modeller kan använda spakar eller länkar för att uppnå båda åtgärderna.
Valet beror på projektsituationen. Om du har några frågor om detta, vänligen kontakta oss för mer information.
Nyckelparametrar inkluderar:
- Spänning och ström (nominell likström eller växelström)
- Slaglängd (avståndet som kolven rör sig)
- Driftscykel (procentuell andel av tiden då strömmen är tillgänglig)
- Hållkraft/dragkraft
- Omgivningstemperatur
Ja. Tillverkare erbjuder vanligtvis följande anpassningstjänster:
- Spolspänning (t.ex. 6V, 12V, 24V, 48V DC)
- Kolvstorlek och slaglängd
- Monteringsfäste
- Kontakttyp (ledningar, terminaler, JST-kontakt)
- Arbetscykel (intermittent, kontinuerlig)
Vid rätt spänning och arbetscykel kan en solenoid cykla hundratusentals till miljontals gånger. Överhettning eller överbelastning kan avsevärt förkorta livslängden. Så en rimlig design bör vara nyckeln till god prestanda hos en dragboxsolenoid.
Intermittent drift (vanligast): Strömmen tillförs endast under korta tidsperioder för att undvika överhettning under drift.
Kontinuerlig drift (valfri design): den kan förbli strömförande under längre perioder, men har vanligtvis lägre uteffekt.
Betrakta följande nyckelspecifikation:
- Erforderlig slaglängd och dragkraft
- Tillgänglig strömförsörjningsspänning
- Driftscykel (kontinuerlig vs. intermittent)
- Installationsutrymme och mått
- Förväntad livslängd och miljöförhållanden
Arbeta alltid inom det nominella spännings-/strömområdet.
Undvik kontinuerlig överbelastning för att förhindra överhettning.
Se till att mekaniska delar inte hindrar kolvens återgång.
Använd korrekt montering för att minska vibrationer och slitage.
