Capítulo 1: Introdução ao solenóide industrial barulho
Existem diversos problemas relacionados ao ruído em solenoides industriais, mas não se preocupe, pois eles podem ser resolvidos facilmente. Em sistemas de automação, máquinas e equipamentos de controle, podem surgir problemas como zumbidos, ruídos ou vibrações. Apesar de parecerem insignificantes, sons incomuns são sinais claros de problemas com o desempenho magnético, alinhamento inadequado dos componentes ou uma fonte de alimentação instável. Se não forem resolvidos, os ruídos levam à redução da vida útil do solenoide, custos adicionais e falhas imprevisíveis do equipamento. Este guia explica como o ruído se manifesta, oferece soluções e sugere métodos para manter os solenoides industriais funcionando bem.
Capítulo 2: O que causa ruído em solenoides industriais? (Princípio)
Para solenoides industriais, dois fatores essenciais desempenham papéis cruciais:
– Um circuito magnético completamente fechado
– Contato adequado entre o núcleo móvel e o núcleo estático
A ausência de qualquer um deles leva a um fluxo magnético instável e à vibração repetida do núcleo. Nota: grande parte do ruído provém de circuitos magnéticos semiabertos.

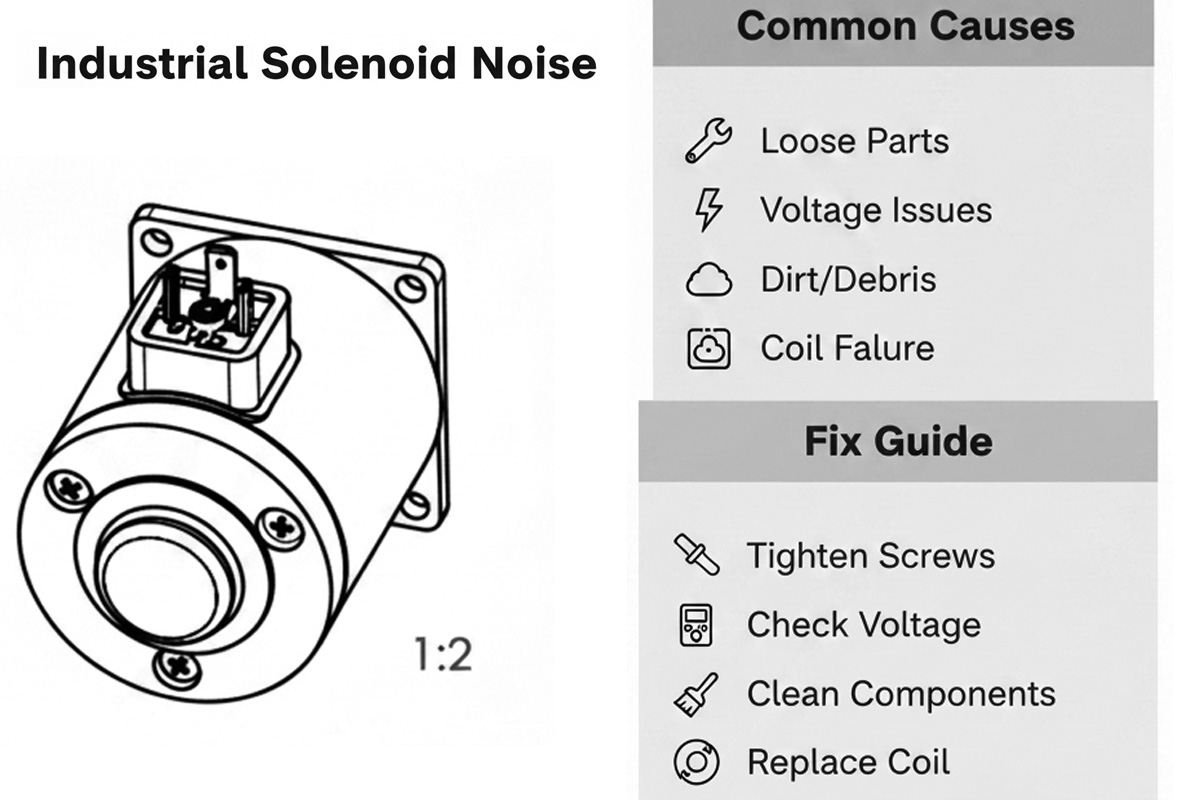

Capítulo 3: Cinco categorias principais de causas de geração de ruídos anormais
3.1 Problemas na superfície de contato entre peças móveis e estacionárias
As superfícies de contato entre as partes móveis e estacionárias constituem seções vitais para a passagem do fluxo magnético. Quando essas superfícies ficam sujas com detritos, óleo e poeira, o fluxo magnético torna-se impossível, impedindo o fechamento completo do núcleo e criando uma folga entre eles. Como resultado, os núcleos começam a colidir devido à força eletromagnética, gerando ruídos incomuns. Além disso, a inclinação das superfícies de contato reduz a força de tração e a torna irregular, causando vibrações nos núcleos. Freios muito apertados também são um dos fatores responsáveis pelo bloqueio do fluxo magnético.
3.2 Tensão de alimentação anormal
A força de tração do eletroímã depende diretamente da tensão de alimentação. Uma tensão baixa não permite gerar força eletromagnética suficiente para puxar o núcleo contra a força contrária representada pelas molas e pelo atrito do freio. Assim, o núcleo permanece semiaberto, vibra constantemente e gera ruídos anormais. Essa causa é frequentemente negligenciada em ambientes industriais.
3.3 Falhas de montagem, desalinhamento devido à vibração ou travamento mecânico
A montagem inadequada do sistema magnético, desalinhamentos causados por vibração prolongada ou travamento de peças mecânicas (agulhas, alavancas, etc.) impedem o fechamento suave e uniforme do núcleo, causando descontinuidade no fluxo magnético e fazendo com que o núcleo vibre, gerando ruídos. Além disso, a pressão excessiva da mola aumenta a resistência e reduz a força de tração do núcleo.
3.4 Desgaste dos Componentes
Desgaste natural dos componentes principais:
O desgaste excessivo da superfície da face do polo central impede o fechamento suave das partes do núcleo.
Quebra dos anéis de sombreamento (anéis de cobre). A função dos anéis de sombreamento é suprimir vibrações e a geração de ruídos. No entanto, quando essa peça é danificada, o núcleo começa a vibrar e a gerar um ruído agudo.
Curto-circuitos entre espiras da bobina causam geração anormal de corrente e fluxo magnético e, consequentemente, forças de tração anormais. Isso resulta tanto na geração de ruído quanto no superaquecimento das bobinas.
3.5 Correspondência inadequada do sistema
A seleção incorreta de solenoides industriais também é a principal causa:
Força de tração insuficiente do solenoide industrial
Comprimento do traço incorreto
Classificação de tensão ou corrente incompatíveis
O ponto acima mencionado levará a um funcionamento instável e a problemas persistentes de ruído.

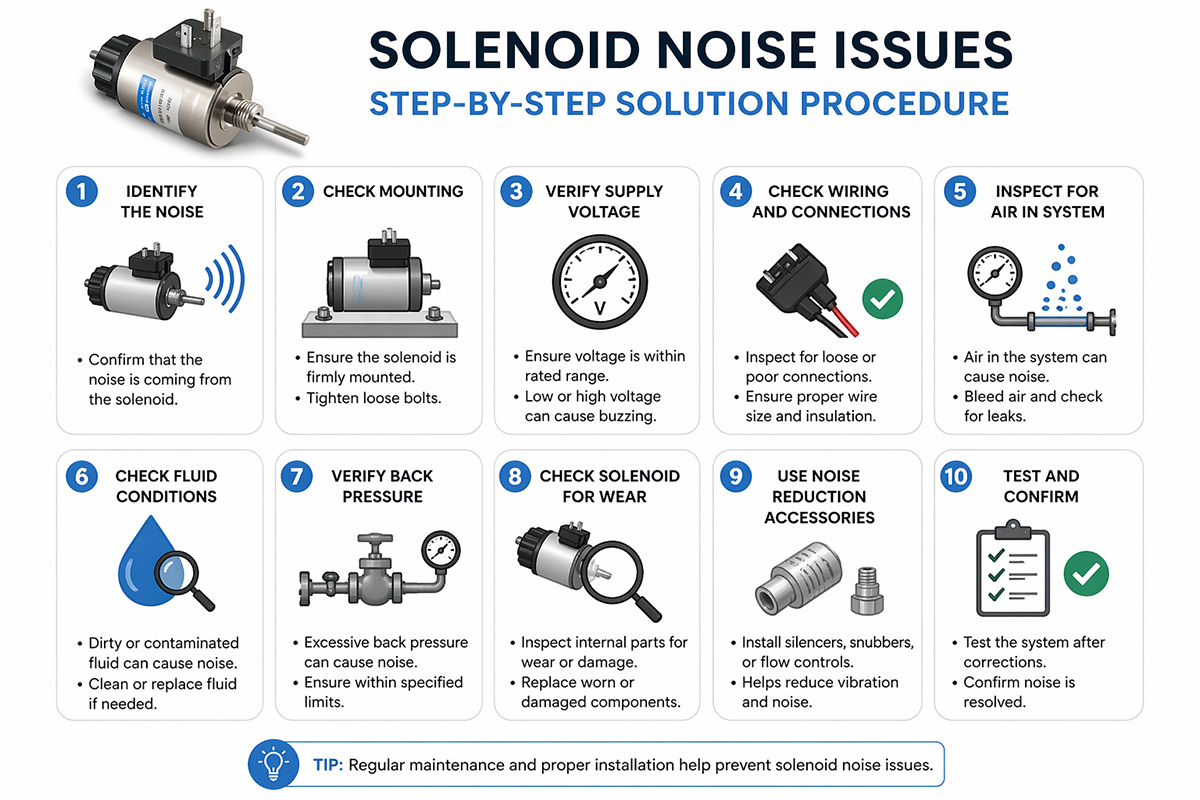

Capítulo 4: Procedimento passo a passo para solucionar problemas de ruído em solenoides industriais
Execute os passos na ordem do mais fácil para o mais difícil:
PASSO 1: Verificar a alimentação de tensão
– Medir a tensão
– Verifique a conexão da fiação
PASSO 2: Inspecione as superfícies de contato do núcleo
– Identificar contaminação
– Certifique-se de que as superfícies estejam limpas.
PASSO 3: Verifique o movimento do mecanismo
– Garantir um movimento suave
– Remova quaisquer obstáculos
PASSO 4: Verifique as partes internas do eletroímã
– Inspecione o anel de sombreamento
– Verifique se há algum dano na bobina.
Capítulo 5: Tabela de solução rápida de problemas
A tabela a seguir resume as soluções específicas para cada causa:
| Categoria de causa | Causa Específica | Solução |
| Tensão de alimentação anormal | Tensão muito baixa | Meça a tensão do circuito de operação. Verifique se há quedas de tensão ou conexões defeituosas. Ajuste a linha de alimentação, use fios mais grossos ou instale um regulador de tensão para elevar a tensão à faixa nominal. |
| Problemas de montagem/vinculação | Desalinhamento, peças presas, pressão excessiva da mola | Desligue a alimentação e, em seguida, realinhe os componentes inclinados. Remova quaisquer detritos que estejam prendendo o aparelho. Ajuste gradualmente a pressão da mola de contato até atingir um nível adequado. |
| Faces de postes contaminadas/enferrujadas | Óleo, poeira, ferrugem e outros detritos | Desligue e desmonte o eletroímã. Limpe as faces dos polos com um pano macio ou uma escova. Lixe levemente pequenos pontos de ferrugem/corrosão com lixa fina. Certifique-se de que as superfícies estejam planas e limpas antes da remontagem. |
| Anel de sombreamento quebrado | fratura do anel de sombreamento | Não pode ser reparado. Substitua por um anel de sombreamento idêntico. Substitua também o núcleo se estiver danificado. |
| Faces de polos centrais desgastadas | Superfícies irregulares e severamente desgastadas | Se o lixamento não resolver o problema de planicidade, substitua o conjunto do núcleo. |
| Curto-circuito entre espiras | Falha na bobina | Substitua por uma bobina com as mesmas especificações e modelo. Verifique a corrente da bobina após a substituição para garantir o funcionamento normal. |
Capítulo 6: Como evitar o ruído de solenoides industriais?
6.1 Manutenção regular
Limpe as solenoides de poeira e acúmulo de óleo a cada três a seis meses.
6.2 Instalação correta
Certifique-se de que todas as peças estejam posicionadas com precisão e firmemente fixadas.
6.3 Escolha adequada do produto
Selecione a voltagem e a potência necessárias e utilize componentes de alta qualidade.

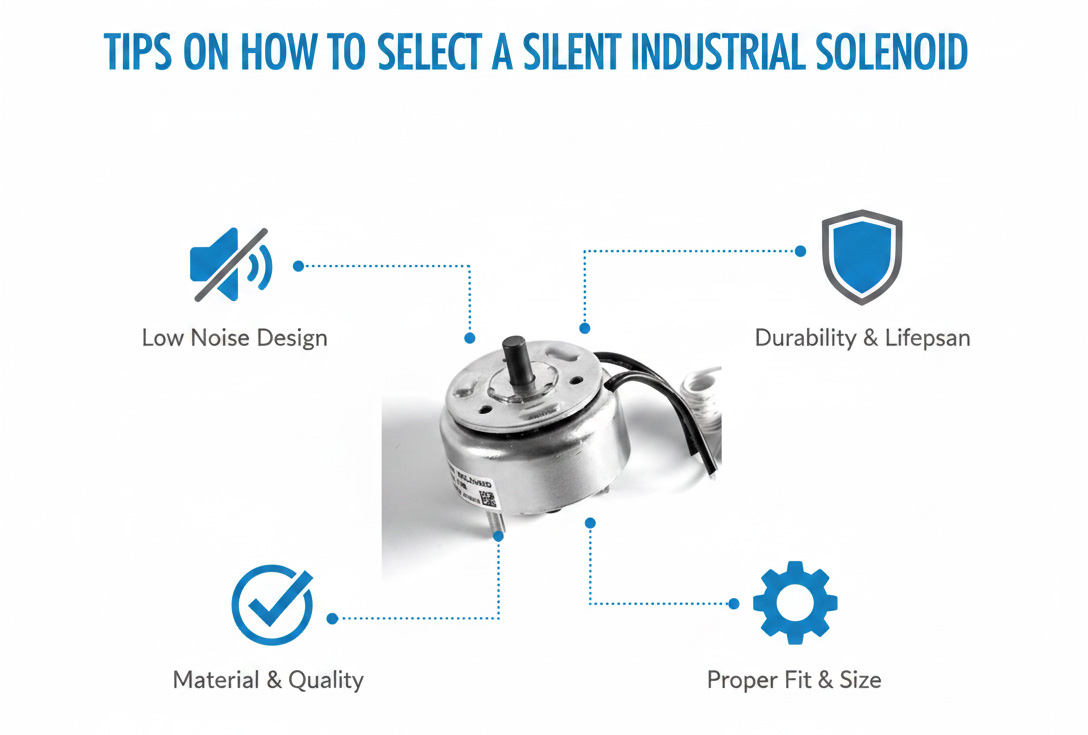

Capítulo 7: Dicas sobre como selecionar um solenóide industrial silencioso
Selecionar um solenóide industrial silencioso exige muito mais do que apenas analisar as especificações básicas. A principal causa de ruído em solenóides industriais é o impacto físico entre o êmbolo metálico e a face polar metálica do solenóide.
A seguir, apresentamos alguns passos concretos que o ajudarão a selecionar o solenóide industrial silencioso adequado, sem alterar o assunto ou os fatos apresentados.
7.1. Opte por um mecanismo de solenóide duplo ou de travamento.
Os solenoides industriais geralmente fecham o êmbolo com um impacto forte, o que produz o som característico de "estalo".
Os solenoides duplos funcionam através de um design de bobina dupla. Esses solenoides acionam eletromagneticamente o êmbolo em ambas as direções, mas sem retorno por mola, reduzindo significativamente o impacto.
Os solenóides de travamento incluem ímãs permanentes para manter o êmbolo na posição. Na prática, o dispositivo consome energia apenas para alternar entre as posições, tornando-o silencioso (com exceção de um zumbido em alguns casos).
7.2. Certifique-se de que existam recursos para reduzir o impacto.
Solicitar ao fabricante alguns dos seguintes exemplos resolverá o problema:
– Amortecedores elastoméricos (almofadas de borracha ou poliuretano) fixados na face do poste ou no batente do êmbolo;
– Amortecedores ou anéis de vedação integrados ao sistema para amortecer os últimos mícrons de movimento;
– Face do polo cônica ou escalonada que retém ar durante o fechamento para criar uma almofada de ar para a última fase de contato do êmbolo.
7.3. Obtenha o solenóide de acionamento com “Força de Retenção Variável” ou “Aterrissagem Suave”.
O solenóide industrial padrão produz potência máxima imediatamente, mas os solenóides controlados eletronicamente podem apresentar acionamentos PWM que permitem a redução da corrente após o assentamento, obtendo assim uma aterrissagem mais suave.
Recomendação: Se o projeto permitir, encomende o produto com controle eletrônico integrado e opções de programação para possibilitar um engate mais lento e uma tensão de retenção reduzida. O projeto garante a ausência tanto de ruído de "estalo" quanto de "zumbido".
7.4. Mantenha-se afastado de solenoides alimentados por corrente alternada.
Dispositivos alimentados por corrente alternada tendem a emitir um zumbido magnético nas frequências da rede elétrica (50 ou 60 Hz), que muitas vezes é mais alto do que o próprio impacto.
Os solenoides alimentados por corrente contínua são totalmente silenciosos, exceto em caso de movimentos e travamento. Para aplicações industriais, recomenda-se o uso de solenoides de 24 V CC.
7.5. Inclua o silêncio entre os requisitos de especificação.
Por padrão, os solenoides industriais não possuem nenhuma classificação em relação ao seu nível de ruído. Portanto, você deve especificar que, além de todos os outros requisitos, precisa da medição da pressão sonora (dBA) a uma distância de 1 m. O melhor resultado possível é inferior a 45 dBA. Um solenoide padrão típico apresenta um nível de ruído entre 65 e 85 dBA.
Note que a condição de teste deve especificar o ciclo de abertura e fechamento realizado sob as condições de carga e montagem necessárias (os solenoides tendem a ser mais ruidosos com montagem rígida em superfície metálica).
7.6. Considere o design fechado/em caixa em vez do design de estrutura aberta.
Os solenoides industriais de estrutura aberta produzem o nível de ruído máximo porque irradiam impactos sem qualquer amortecimento.
Solenoides tubulares ou com estrutura em caixa são um pouco mais silenciosos, mas ainda produzem sons de "estalo". Solenoides encapsulados ou com revestimento de epóxi amortecem as vibrações.
Para obter resultados mais silenciosos, considere o uso de solenoides tubulares totalmente encapsulados com tampas de borracha nas extremidades.
7.7. Verificar as condições de operação e a classificação de temperatura.
Alguns componentes de silenciamento, como amortecedores e elastômeros, deterioram-se com o aumento da temperatura.
A operação contínua com ciclo de trabalho de até 100% exigirá borracha de silicone em vez de borracha comum para os amortecedores, caso se deseje que o solenóide permaneça silencioso.
Condições de operação em altas temperaturas significam maior ruído devido a alterações na resistência da bobina; portanto, o solenoide precisa de isolamento classe H (180°C).
7.8 Tabela de resumo
| Característica | Solenoide padrão | Solenoide Industrial Silencioso |
| Tração | impacto de voltagem máxima | Conexão suave / PWM / solenóide duplo |
| Superfície de impacto | Aço sobre aço | Para-choque de elastômero ou almofada de ar |
| Tipo de energia | CA ou CC (zumbido de CA) | Apenas DC |
| Ruído de retenção | Possível zumbido | Nenhuma (com trava) ou CC filtrada |
| Ruído típico | 70–85dBA | 40–55dBA |
Se você realmente precisa de um funcionamento quase silencioso (abaixo de 40 dBA), considere substituir o solenoide por um atuador linear (fuso de esferas + motor de passo) ou um atuador piezoelétrico – mas estes são muito mais lentos e caros.
Capítulo 8: Perguntas frequentes sobre ruído de solenoides industriais
Q1: Qual é a principal causa do zumbido em solenoides industriais?
A: O zumbido significa que o núcleo está em modo de operação semiaberto. Na maioria das vezes, a causa é uma baixa tensão no circuito de trabalho, o que resulta em força magnética insuficiente para vencer a resistência. Para diagnosticar a situação, é necessário medir a tensão com um multímetro. Superfícies polares sujas também podem causar um zumbido.
Q2: Como posso determinar se um ruído tem natureza elétrica/eletromagnética ou mecânica?
A: Você precisa realizar um teste simples de desligamento: se houver silêncio imediatamente após desligar a energia, então há um problema elétrico/eletromagnético (baixa tensão, anel de sombreamento danificado, bobina defeituosa). Se o som persistir após desligar a energia ou diminuir gradualmente, então as causas são mecânicas.
P3: Por que um anel de sombreamento defeituoso produz um ruído áspero e pode ser consertado?
A: Os anéis de sombreamento ajudam a suprimir vibrações e tornam o dispositivo mais silencioso. Sem eles, o núcleo começa a vibrar em alta frequência, resultando em zumbidos/ruídos estridentes. Não é possível repará-los; a única opção é substituí-los por um anel idêntico. Além disso, o núcleo pode ser danificado pela vibração e precisar ser substituído.
Q4: O que deve ser feito ao limpar as faces dos polos de solenoides industriais?
A: Considere as seguintes recomendações:
– Desligue a energia.
– Utilize apenas um pano/escova macio; ferramentas rígidas podem riscar a superfície.
– Se houver ferrugem/corrosão, use uma lixa fina. Mas tenha muito cuidado; remover muito material deixará a superfície irregular.
– Certifique-se de que as faces dos postes estejam completamente limpas e secas antes da montagem.
Q5: Um freio apertado em excesso contribui para a produção de ruído? E, em caso afirmativo, por que isso é frequentemente ignorado?
R: Sim. Quando o freio está muito apertado, há maior resistência ao fechamento do núcleo e, se não houver força magnética suficiente para superá-la, o núcleo vibra e produz ruído. Muitos técnicos de manutenção concentram-se no núcleo e nas bobinas e esquecem-se dos fatores externos. Apertar o freio permite que o núcleo feche corretamente e elimina o ruído.
Q6: Quais são as consequências da operação de um solenóide industrial em posição semiaberta por um longo período?
A: A operação prolongada em um estado semiaberto implica:
– Vibrações no núcleo, que contribuem para o desgaste acelerado dos polos;
– Corrente central anormal;
– Ruptura do anel de sombreamento;
– Redução da vida útil geral do dispositivo.
Situações que levam ao semi-fechamento (tensão muito baixa ou travamento) precisam ser resolvidas com urgência.
Q7: Quais são as operações de manutenção que ajudam a reduzir as taxas de falhas devido ao ruído?
A: Você deve concentrar seus esforços no seguinte:
– Limpeza regular: A cada três a seis meses, realize a limpeza das faces dos postes para remover óleo, poeira, sujeira, etc.
– Inspeção regular: Preste atenção ao aperto da fiação, à compressão adequada da mola e à regulagem do freio.
– Ausência de estados anormais: Certifique-se de que o núcleo esteja completamente fechado durante a operação.
Capítulo 9: Conclusão
Em geral, ruídos incomuns em solenoides industriais indicam a presença de bloqueios no circuito magnético e a falta de contato adequado entre os núcleos móvel e fixo. Esses problemas podem ser resolvidos rapidamente identificando as causas e aplicando a solução apropriada. Além disso, a escolha correta do produto inicial e a limpeza e manutenção regulares podem ajudar a prevenir ruídos e aumentar significativamente a vida útil do eletroímã.
Desejamos-lhe boa sorte. Se tiver mais alguma dúvida sobre o assunto, por favor, entre em contato.
Nota: Desligue o equipamento antes de realizar a manutenção. É conveniente começar com tarefas de resolução de problemas mais simples, como medir a tensão ou limpar as faces dos postes, e depois passar para as mais complexas.
