Capítulo 1: Introdução sobre Bobinas indutoras?
A bobina indutora, mais conhecida como "indutor" ou "bobina de choque", é um componente eletrônico básico que armazena energia na forma de um campo magnético quando uma corrente elétrica passa pela bobina. Uma bobina indutora é simplesmente um fio de cobre enrolado em forma de bobina. Um material de núcleo, como ferrite ou pó de ferro, é frequentemente usado. A principal característica da bobina é sua "indutância", representada por "L", medida em Henry (H), que é a medida de sua oposição às mudanças na corrente.
Uma analogia que ajuda a compreender o funcionamento de um indutor é a do conceito mecânico de 'inércia'. Assim como a massa de um objeto resiste a mudanças em sua velocidade, a 'indutância' da bobina resiste a mudanças na corrente. Um indutor é, portanto, um componente essencial dos circuitos eletrônicos devido às suas aplicações:
Armazenamento de energia: Armazenar energia temporariamente usando uma 'Fonte de Alimentação Comutada' (SMPS).
Filtragem: Filtragem de oscilações da rede elétrica.
Casamento de impedância: Combinação da impedância entre dois circuitos.
Condicionamento de sinal: Filtragem de frequências indesejadas do sinal desejado.
Capítulo 2: Princípio Fundamental: Como funciona uma bobina indutora?
Uma bobina indutora funciona com a ajuda de duas leis principais do eletromagnetismo:
Lei de Ampère: Uma corrente elétrica que passa por um fio produz um campo magnético. Quanto mais o fio for enrolado em uma bobina, maior será a concentração do campo magnético dentro da bobina.
Lei de Faraday da Indução Eletromagnética: Um campo magnético variável dentro da bobina produz uma voltagem. No entanto, a Lei de Lenz afirma que a voltagem é sempre igual à oposição à variação da corrente.
Essa oposição à mudança é conhecida como reatância indutiva (X_L), e a fórmula para calculá-la é
X_L = 2πfL
Onde f é a frequência.
Esta fórmula aponta para a característica mais importante de um indutor:
Quando f = 0 (ou seja, CC), então X_L = 0. O indutor ideal é um curto-circuito para CC.
Quando f > 0 (ou seja, CA), então X_L > 0. O indutor resiste à CA.
Essa dependência da frequência é a base de todas as aplicações que envolvem um indutor.
Capítulo 3: Tipos de Bobinas Indutoras Weilong - Foco em: Uma Análise Detalhada
A escolha do tipo certo de indutor é essencial. O tipo de núcleo e a forma como ele é construído definem o seu desempenho.

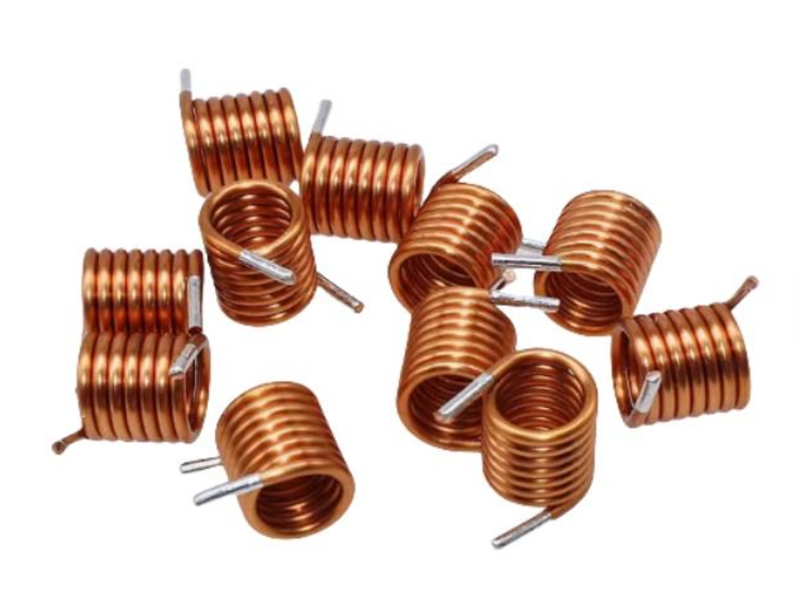

3.1 Indutor de núcleo de ar
Como é construído: Uma bobina de fio isolado em torno de um núcleo oco e não magnético (cerâmica, plástico), que pode ser autossustentável. O núcleo é de ar.
Suas características técnicas:
Alto fator Q: O núcleo de ar apresenta perda de núcleo zero.
Sem saturação: O núcleo de ar não satura mesmo em altas densidades de corrente.
Baixa densidade de indutância: O núcleo de ar possui a menor densidade de indutância.
Sem proteção: O núcleo de ar não está protegido do mundo exterior.
Suas principais aplicações:
Aplicações de radiofrequência de alta frequência acima de 50 MHz.
Redes de correspondência.
Circuito ressonante em transmissores.

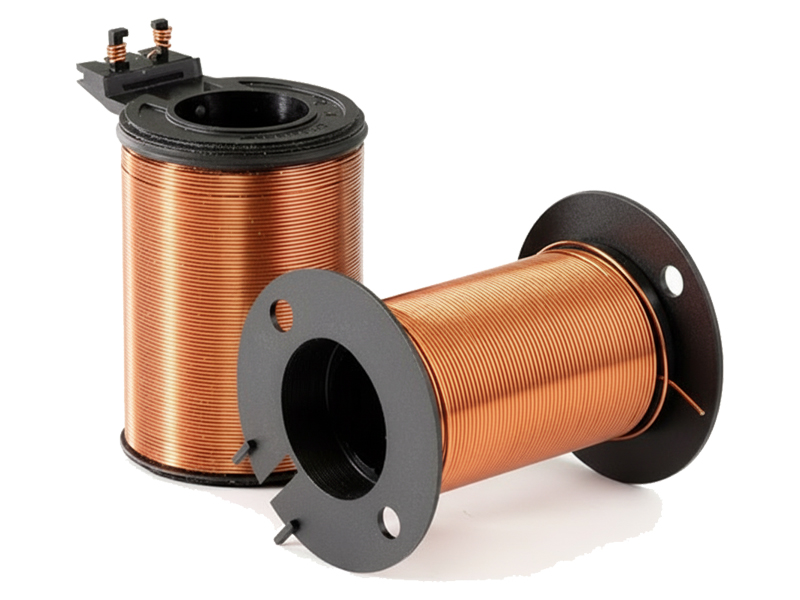

3.2 Bobina de bobina/Estrangular
Como é construído: Fio isolado em um molde cilíndrico de plástico.
Suas características técnicas:
Custo muito baixo: a solução mais econômica.
Automação facilitada: A geometria simples permite um enrolamento rápido em máquinas.
Alto Vazamento de Fluxo: A estrutura aberta permite uma considerável interferência eletromagnética irradiada (EMI).
Faixa de indutância limitada: Normalmente usada para valores que variam de microhenries (µH) a alguns milihenries (mH).
Aplicações principais: Indutores de linha CA simples, filtros de entrada para fontes de alimentação, reatores para lâmpadas fluorescentes e supressão de ruído simples onde os padrões de EMI não são rigorosos. Indutor com núcleo de ferrite.
Construção: Um indutor de fio enrolado com núcleo de ferrite feito de uma mistura cerâmica de óxido de ferro com manganês-zinco (MnZn) ou níquel-zinco (NiZn). Os indutores com núcleo de ferrite estão disponíveis nos formatos E, I, RM e em forma de pote.
Características técnicas:
Alta permeabilidade: Oferece indutância muito alta em um encapsulamento pequeno.
Material dependente da frequência: Materiais de ferrite com composição MnZn são adequados para faixas de kHz a MHz baixos (aplicações de fontes de alimentação), enquanto aqueles com composição NiZn são adequados para MHz altos (aplicações de RF).
Saturação do núcleo: Satura quando a densidade do fluxo magnético excede um determinado nível (corrente de saturação, I_sat). Isso resulta em uma falha catastrófica do indutor.
Sensibilidade à temperatura: Pode variar com a temperatura.
Aplicações principais: Componente essencial no projeto de fontes de alimentação chaveadas (SMPS) (como transformadores e indutores de saída), transformadores de banda larga, indutores de supressão de EMI/RFI e indutores de conversores CC-CC.

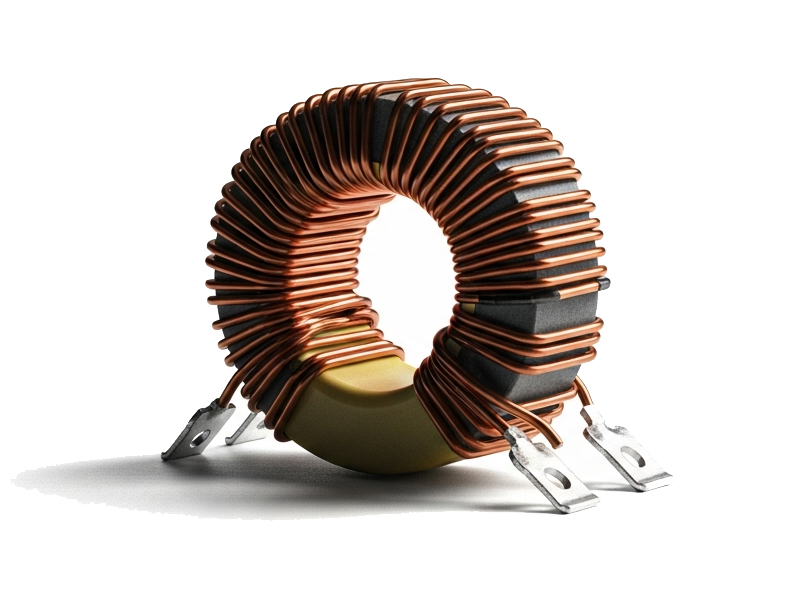

3.3 Indutor de núcleo toroidal
Construção: Um indutor de fio enrolado com um núcleo em forma de rosca de ferrite, ferro em pó ou metal amorfo.
Características técnicas:
Caminho Magnético Fechado: O formato em anel envolve quase todo o fluxo magnético dentro do núcleo. Os benefícios incluem:
Níveis muito baixos de radiação eletromagnética e suscetibilidade.
Alta indutância e alta eficiência para um determinado volume de núcleo.
Vazamento de fluxo mínimo para evitar interferência com componentes vizinhos.
Enrolamento mais complexo: O processo de enrolamento manual é caro.
Aplicações principais: Fontes de alimentação de alta qualidade, crossovers de áudio, indutores de modo diferencial e aplicações onde baixa EMI (interferência eletromagnética) é um requisito.

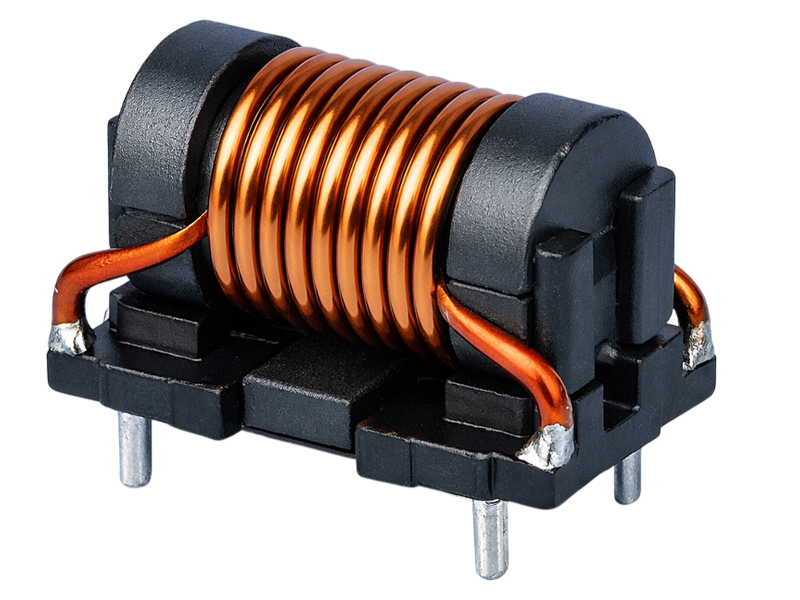

3.4 Indutor de núcleo de ferrite
Construção:
Um indutor de fio enrolado construído com um núcleo de ferrite, geralmente do tipo haste, núcleo em E, tambor ou bobina, para guiar e concentrar o fluxo magnético de forma eficiente.
Características técnicas:
Alta permeabilidade magnética:
O material de ferrite possui forte concentração magnética e indutância estável. As principais vantagens são:
Alta indutância em um tamanho compacto.
Baixa perda no núcleo em frequências médias a altas.
Bom desempenho de supressão de EMI quando devidamente blindado ou projetado.
Possui uma estrutura leve que a torna adequada para circuitos de comutação de alta frequência. Estrutura de enrolamento flexível: Em comparação, a automatização do enrolamento de núcleos de ferrite é mais simples do que a de núcleos toroidais fechados. Consequentemente, os núcleos de ferrite são menos dispendiosos. Principais aplicações: Fontes de alimentação comutadas, conversores CC-CC, filtros EMI, transformadores, indutores de potência para equipamentos de automação, dispositivos de comunicação e circuitos eletrônicos em geral.

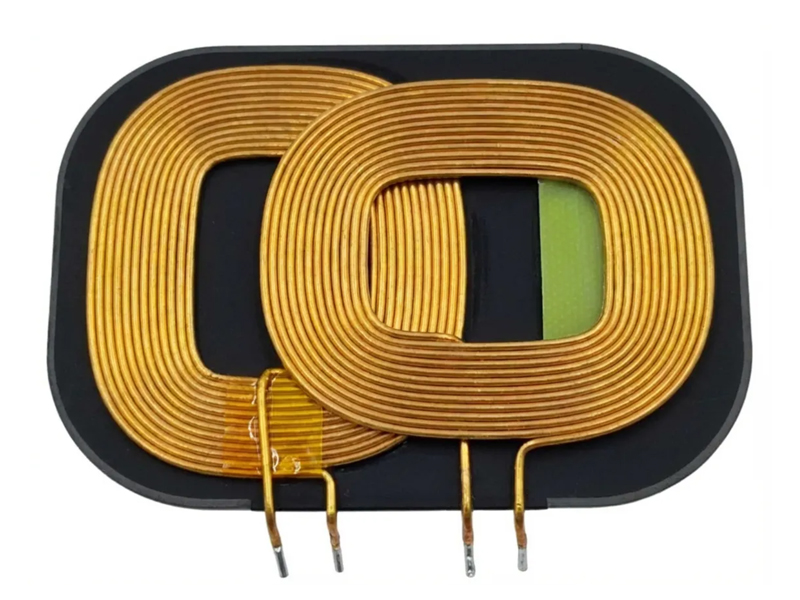

Bobina de carregamento sem fio de 3.5
Construção: Um indutor planar espiral, que pode ser de camada única ou multicamadas. O fio Litz é frequentemente usado para minimizar a resistência CA em uma frequência de operação específica. Uma folha ou matriz de ferrite é colocada na parte inferior para blindar e concentrar o campo magnético em direção à bobina receptora.
Características técnicas:
Acoplamento solto otimizado: A bobina opera de forma eficiente quando colocada a uma distância de ar de outra bobina específica.
Sintonizado em uma frequência padrão: Normalmente opera entre 110 e 205 kHz (padrão Qi) e 6.78 MHz (padrão A4WP).
A eficiência é fundamental: o projeto visa alcançar a máxima eficiência minimizando a resistência CA (daí o uso de fio Litz).
Aplicações principais: Bobinas de carregamento sem fio para dispositivos inteligentes.
Telefones, dispositivos vestíveis, carregadores de escova de dentes e sistemas de carregamento ressonante para implantes médicos e veículos elétricos.
Capítulo 4: Comparação Técnica e de Aplicação
| Formato | Material do núcleo | Faixa típica de indutância | Adequação de frequência | Vantagem Chave | Limitação Principal | Mais Adequada Para |
| Núcleo de Ar | Ar/Não magnético | nH para µH | Muito alto (MHz-GHz) | Alta qualidade (Q), sem saturação. | Baixa indutância/densidade | Circuitos de RF, Sintonização |
| Bobina de bobina | Formador de ar ou simples | µH para mH | Graves-médios (Hz-kHz) | Baixo custo, simples | Radiação EMI elevada | Choques básicos, lastros |
| Núcleo de ferrite | Ferrita de Mn-Zn e Ni-Zn | µH para H | Ampla faixa de frequência (kHz-MHz) | Bom equilíbrio entre tamanho e custo | Limites térmicos e de saturação | SMPS, Aplicativos de Banda Larga |
| Toroidal | Ferrita, Ferro em Pó | µH para H | Áudio para MHz | Baixa interferência eletromagnética (EMI), alta eficiência. | Custo/Enrolamento Mais Elevado | Fonte de alimentação de áudio de precisão, médica e com baixa interferência eletromagnética. |
| Carregamento sem fio | Placa/folha de ferrite | Faixa de µH | Bandas específicas (kHz-MHz) | Acoplamento Otimizado | Sensível à distância/alinhamento | Transferência de energia sem contato |
Capítulo 5: Considerações críticas de projeto para a seleção de indutores
A seleção do indutor adequado requer a consideração destes parâmetros críticos e a sua comparação com os requisitos do seu circuito:
Valor da indutância (L): O valor nominal necessário para o funcionamento adequado do circuito.
Classificação atual (os dois limites críticos):
Corrente de saturação (I_sat): A corrente CC na qual o núcleo satura, geralmente definida como a corrente na qual a indutância cai entre 10 e 30%. Exceder esse valor resultará em falha catastrófica do indutor.
Corrente térmica/RMS (I_rms): A corrente CC na qual o enrolamento aquecerá até um máximo predeterminado devido à perda por resistência CC (DCR).
Resistência CC (DCR): A resistência inerente do fio usado para os enrolamentos da bobina. Causa perda de potência I²R, o que afeta a eficiência e resulta em autoaquecimento.
Frequência de operação: O material do núcleo deve ser selecionado com base na baixa perda do núcleo na frequência de operação desejada, especialmente ao usar materiais de ferrite, que são projetados para operar em frequências de kHz e MHz.
Fator de Qualidade (Q): Q = X_L / ESR. Um Q alto indica um indutor 'puro' com baixa perda, o que é crucial para circuitos ressonantes e filtros com altos requisitos de seletividade.
blindagem:
Sem blindagem: Campo magnético aberto, geralmente usado para bobinas de bobina.
Semiblindado: Material magnético que cobre parte dos enrolamentos da bobina.
Totalmente blindado: Caminho magnético fechado, geralmente usado para toroides com núcleo de epóxi magnético.
Restrições físicas:
Footprint: 1210, 1812, etc., usados para identificar encapsulamentos SMD.
Altura: Altura do componente, especialmente importante ao considerar opções de montagem through-hole versus SMD.
Estabilidade de temperatura: O coeficiente de temperatura indica o quanto a indutância irá variar ao longo da faixa de operação desejada, como por exemplo, de -40°C a +125°C.
Tolerância: A tolerância padrão é de ±10% ou ±20%. Tolerâncias tão rigorosas quanto ±5% podem ser alcançadas a custos mais elevados.
________________________________________
Capítulo 6: Lista de Aplicações de Bobinas Indutoras por Tipo
Conversão de energia e SMPS:
Filtro de entrada: Indutor de bobina ou toroidal
Estágio de Potência (Buck/Boost): Núcleo de Ferrite ou SMD Blindado
Filtro de saída: núcleo de ferrite ou toroidal de alta corrente
Comunicação por radiofrequência e sem fio:
Adaptação de impedância: SMD com núcleo de ar de alta qualidade ou núcleo cerâmico.
Filtros e Baluns: Núcleo de Ar, Toroidal (HF, VHF)
Antena de laço: haste de ferrite ou núcleo de ar de grande diâmetro
Supressão de ruído (EMI/EMC):
Nível da placa: Núcleos de ferrite em forma de chip
Linha de alimentação: Indutores toroidais de modo comum
Cabo: Núcleos de ferrite de encaixe
Equipamento de audio:
Rede de crossover: Toroidal de alto Q e grande calibre
Saída do amplificador valvulado: núcleo de ferrite com espaçamento ou núcleo de ferro laminado
Transferência de energia sem fio: Bobinas de carregamento sem fio planas dedicadas com blindagem de ferrite.
Iluminação:
Bobinas de bobina em indutores de driver de LED
Reator magnético tradicional
Eletrônica automotiva:
Indutores com núcleo de ferrite qualificados pela AEC-Q200, indutores toroidais
ECUs, Infotainment, ADAS
Médico e Industrial:
Indutores toroidais de alta confiabilidade
Isolamento, segurança, baixa fuga de corrente.
Capítulo 7: Lista de verificação para compradores e projetistas de bobinas indutoras
Especificações críticas:
Indutância (L) e tolerância necessárias
Análise atual:
A corrente de pico exigida no projeto é menor que I_sat?
A corrente RMS exigida no projeto é menor que I_rms?
Verificação de frequência:
A frequência exigida está dentro da faixa de frequência otimizada do indutor?
Orçamento de Perda:
A resistência CC do indutor é suficientemente baixa?
Desempenho:
Qual é o fator Q necessário na frequência de operação?
EMC/Blindagem:
É necessário um indutor blindado (por exemplo, toroidal, moldado) para passar nos testes de EMI?
Mecânico:
As dimensões, a altura e o estilo de montagem da bobina indutora são compatíveis com o projeto da placa de circuito impresso?
Ambiental: Faixa de temperatura operacional e padrões de confiabilidade exigidos (por exemplo, AEC-Q200).
Conformidade regulamentar: Quaisquer certificações de segurança ou específicas do setor que sejam exigidas.
Custo e disponibilidade: Atende ao orçamento e possui uma cadeia de suprimentos confiável para os volumes de produção.
Capítulo 8: Perguntas Frequentes sobre Bobinas Indutoras
P: Qual a diferença entre uma bobina indutora e uma bobina de choque?
A: Funcionalmente, uma bobina indutora e um choke são o mesmo dispositivo. Um choke refere-se especificamente a um indutor usado para "bloquear" sinais CA de alta frequência, mas permitir a passagem de sinais CC ou CA de baixa frequência.
P: Posso substituir as bobinas do indutor por outras com uma classificação de corrente mais alta?
A: Sim, geralmente é seguro, mas altamente recomendável para máxima confiabilidade. Será maior e mais caro.
P: Por que a saturação do indutor é importante em uma fonte de alimentação chaveada?
A: Se o indutor em uma fonte de alimentação chaveada (SMPS) saturar, a indutância cai quase a zero. Isso resulta em um pico de corrente extremamente alto no transistor de chaveamento, à medida que o indutor "colapsa". Esse pico de corrente excessivo fará com que o transistor superaqueça, levando a uma possível falha catastrófica do transistor e do indutor.
P: Quando devo usar fio Litz?
A: Ao projetar indutores para operação em altas frequências (dezenas de kHz até MHz), o efeito pelicular torna-se um problema. O uso de fio Litz reduz a resistência CA devido ao aumento da área de superfície disponível para a passagem da corrente.
P: Quais são as considerações físicas a serem levadas em conta ao orientar bobinas indutoras em uma placa de circuito impresso para minimizar o ruído?
A: Indutores sem blindagem devem ser posicionados a uma distância segura de trilhas analógicas sensíveis ou dispositivos de circuito integrado. O campo magnético de um indutor deve formar um ângulo reto com o dos indutores próximos. Um plano de aterramento sólido deve ser colocado sob os indutores, mas esse plano nunca deve estar localizado no centro de indutores de potência, pois isso pode causar correntes parasitas.
________________________________________
Capítulo 9: Tendências Futuras das Bobinas Indutoras
Tendências futuras na tecnologia de indutores:
Miniaturização extrema: A busca por indutores SMD cada vez menores e de alta corrente continuará com o auxílio de tecnologia de materiais de ponta e técnicas de enrolamento 3D para eletrônicos vestíveis e outros dispositivos ultraminiaturizados.
Conversão de energia em alta frequência: A transição para dispositivos semicondutores de banda larga, como GaN e SiC, fará com que as frequências de conversão de energia subam para a faixa de MHz. A necessidade será de materiais indutores com perdas ultrabaixas, capacidade de alta frequência e baixa capacitância parasita.
Dispositivos Passivos Integrados (IPDs): A tendência de integrar indutores em placas de circuito impresso (componentes embutidos) ou em encapsulamentos de circuitos integrados.
Materiais Magnéticos Avançados: O desenvolvimento de materiais metálicos nanocristalinos e amorfos que oferecem densidade de fluxo de saturação superior, perdas no núcleo reduzidas e características térmicas aprimoradas em comparação com materiais de ferrite para fontes de alimentação de alta potência e alta eficiência.
Bobinas indutoras inteligentes: Pesquisa sobre indutores controlados por tensão ou corrente e indutores com sensores integrados para monitoramento de condição.
Capítulo 10: Conclusão sobre bobinas indutoras
Dominar a seleção das bobinas indutoras é a habilidade fundamental para o projetista eletrônico. Desde a simples filtragem de ruído em um adaptador de energia até o acoplamento ressonante mais sofisticado de um carregador sem fio para veículos elétricos, as humildes bobinas do indutor são onipresentes. Com a aplicação rigorosa dos conceitos apresentados nestas páginas, o leitor é incentivado a otimizar a seleção do indutor. É sempre importante consultar as informações mais recentes das folhas de dados dos fabricantes, pois a ciência dos materiais está em constante evolução para atender às necessidades da próxima geração de dispositivos eletrônicos.
