Toko 1: Fampidirana ny Mpanamboatra Coil Toroidal

Rehefa mifidy mpanamboatra "toroidal coil", na ny sampana injeniera na ny sampana mpamatsy dia tokony hanantena vokatra mihoatra noho ny mahazatra avy amin'ny katalaogy. Ny mpanamboatra mety dia tokony ho afaka mahatakatra ny fepetra takiana amin'ny herinaratra, manoro hevitra ny fitaovana fototra sy ny fametrahana ny "windout" mety, manamboatra "coil" avo lenta, ary miantoka ny fanaraha-maso ny kalitao mandritra ny dingana.

Mpanamboatra singa elektromagnetika ny Weilong Intelligent Technology, manome serivisy OEM sy namboarina manokana ho an'ny mpanjifa indostrialy. Manam-pahaizana manokana amin'ny famolahana coil, fanindriana metaly, famolahana tsindrona, fanodinana CNC, fanangonana ary fitsapana vokatra izahay, ahafahan'ny mpanjifa miara-miasa amin'ny mpiara-miasa amin'ny famokarana tokana ho an'ny singa elektromagnetika isan-karazany.

Mamolavola ny vokatra coil toroidal izahay mifototra amin'ny fepetra takiana amin'ny inductance, courant miasa, frequence, voltage, hollowing, refy, insulation ary tontolo iainana.

Hazavainay eto ambany ny atao hoe "toroidal coil", ny fomba fiasany, ny akora ampiasaina, ny fomba fanamboarana azy, ny toerana ampiasana azy, ny fomba fanamboarana azy manokana, ary ny fomba fisafidianana mpanamboatra "toroidal coil" azo itokisana.

Toko 2: Inona no atao hoe A Coil Toroidal

Ny "toroidal coil" dia tariby tsy dia miraikitra loatra izay afatotra manodidina ny fotony magnetika miendrika "donut". Boribory na boribory ny fotony magnetika, ary miparitaka manodidina ny manodidina ny fihodinkodinana.

Ny endrika toroidal dia ahafahana manana saha magnetika mihidy tsara. Rehefa mahazo ny herinaratra ny fihodinkodinana dia mamorona saha magnetika manodidina ny fotony. Ny fikorianan'ny magnetika dia mifantoka ao anatin'ny fotony, ka mahatonga ny coil toroidal ho mahomby amin'ny fampisehoana magnetika ary mampihena ny fivoahan'ny magnetika sy ny fitsabahana elektromagnetika.

Ireto misy endrika sasany amin'ny coil toroidal, toy ny:

Inductor Coil Choke

Fahatapahan'ny fomba mahazatra.

Singa sivana EMI

Singa sivana herinaratra

Fitehirizana angovo ao anaty coil

Fizarana fanivanana famantarana

Transformer windings

Ampahany magnetika amin'ny courant

Miankina amin'ny filàn'ny mpanjifa ny endrika farany, na ara-elektrika na ara-mekanika.

Izany no antony matetika tsara kokoa ny mampiasa inductor toroidal namboarina manokana toy izay singa mahazatra amin'ny fampiharana miaraka amin'ny fepetra takiana henjana momba ny habaka, ny courant, ny fatran'ny herinaratra, na ny fahombiazana.

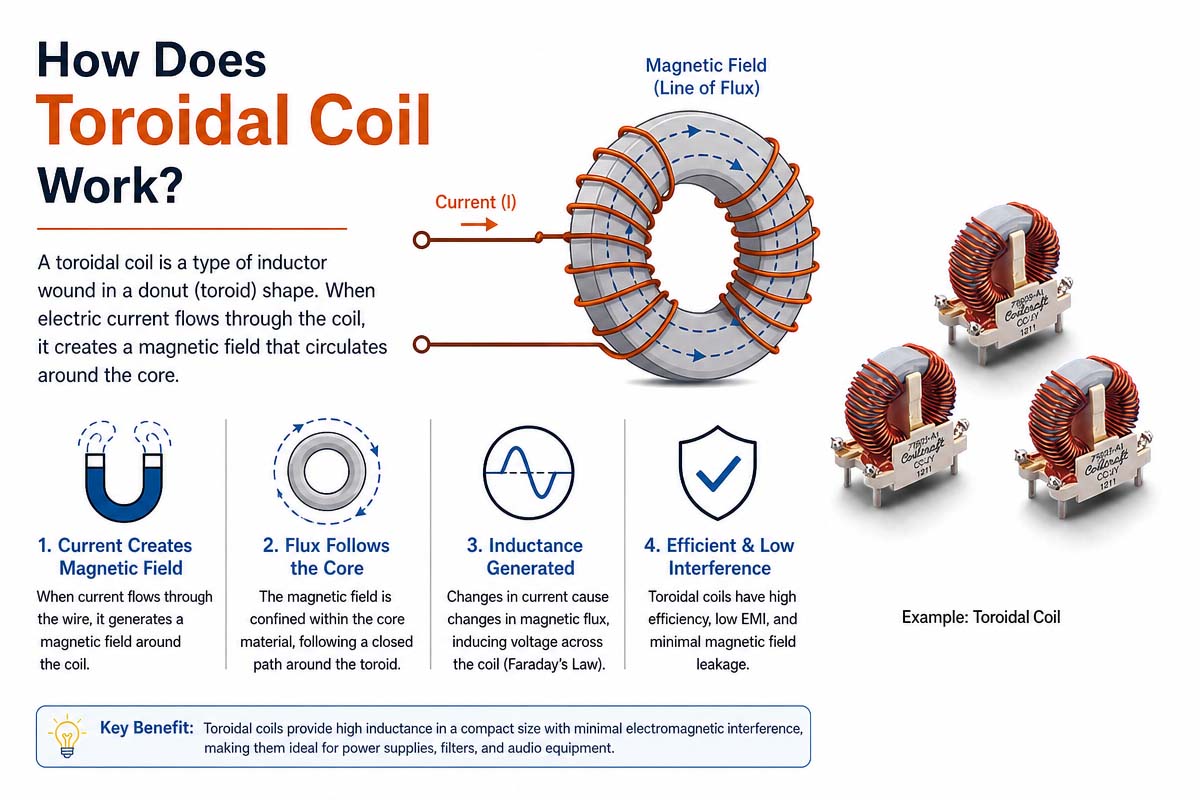

Toko 3: Ahoana ny fiasan'ny "Toroidal Coil"?

Ny fitsipiky ny fiasan'ny coil toroidal dia mifototra amin'ny flux magnetika sy ny induction elektromagnetika.

Rehefa mandalo ao amin'ny visy ny courant DC na AC, dia mamorona saha magnetika izany. Ny fotony magnetika dia manome lalana tsy dia miahotra loatra ho an'ny fikorianan'ny magnetika.

Ho an'ny fizaran-tany magnetika toroidaly tonga lafatra, ny tanjaky ny saha magnetika dia tombanana amin'ny:

H ~ NI / l, izay:

H = tanjaky ny saha

N = habetsahan'ny fihodinana

I = courant, l = halavan'ny lalana magnetika mahomby

Miankina amin'ny masontsivana maro ny inductance, toy ny

Isan'ny fihodinana

Fitaovana lehibe

Ny refy fototra

andriamby permeability

elanelan'ny rivotra

Faharetan'ny asa

Haavo ankehitriny

Mampitombo ny inductance ny fihodinana bebe kokoa, saingy ny akora fototra dia mamaritra ny toetra magnetika sasany, anisan'izany ny permeability, saturation, ary ny fahombiazan'ny matetika.

Toko 4: Nahoana no mampiasa endrika toroidal?

Manana tombony sasany ny endrika toroidal.

4.1 Saha Magnetika Mahomby

Ny fotony boribory dia manome saha andriamby mitohy izay ahafahan'ny fikorianan'ny andriamby mifantoka ao anatin'ny fotony.

4.2 Fivoahan'ny andriamby faran'izay kely indrindra

Noho ny saha andriamby mihidy, ny endrika toroidal dia manana fivoahan'ny andriamby ambany kokoa raha oharina amin'ny endrika andriamby misokatra hafa.

4.3

Afaka manome inductance mahasoa ao anaty fonosana somary kely ny bobine toroidal.

4.4 Fisakanana EM

Ilaina amin'ny fampiharana amin'ny sivana sy ny fampihenana ny tabataba elektromagnetika ny endrika toroidal.

4.5 Fahaiza-miovaova amin'ny fametrahana ny fihodinkodinana

Afaka manamboatra ny fihodinkodinana araka ny fampiharana azy ny mpanamboatra:

Isan'ny fihodinana

Savaivony tariby.

Fandaminana ny fihodinkodinana

Coil maro

miaro

Fomba famaranana

Toko 5: Akora ampiasaina amin'ny Coil Toroidal

Ny fisafidianana fitaovana no iray amin'ireo dingana fototra amin'ny famolavolana coil toroidal.

Ny mpanamboatra matihanina amin'ny vy toroidal ferrite no tokony hofidina ny akora fototra, miaraka amin'ny fiheverana ny fepetra takiana amin'ny herinaratra sy ny tontolo iainana.

5.1 Ferrite Cores

Ny Ferrite dia fitaovana miely patrana ho an'ny singa magnetika avo lenta.

Manana fanoherana elektrika sy toetra andriamby avo lenta ny ferrite, izay mahatonga azy ireo ho mety amin'ny fampiharana amin'ny sivana EMI, famatsiana herinaratra mifamadika, ary fizaran-tany avo lenta.

Ny ferrite samihafa dia manana toetra mampiavaka azy.

Ny fisafidianana fitaovana dia tokony hiankina amin'ny:

Faharetan'ny asa

Inductance ilaina

hafanana

Fatiantoka fototra

Toetra mampiavaka ny saturation

5.2 Vovoka vy fototra

Ny fotony vy vovoka dia ampiasaina hanatanterahana elanelana misy rivotra sy fitahirizana angovo.

Azo ampiasaina amin'ny:

Herin'ny Inductors

Sivana DC

Fitehirizana angovo

Ampifamadiho ny famatsiana herinaratra

Miankina amin'ny inductance ilaina sy ny fepetran'ny courant ny fitaovana ampiasaina.

5.3 Tariby varahina

Ny tariby andriamby varahina dia ampiasaina betsaka amin'ny fihodinan'ny coil toroidal noho ny fitarihany herinaratra tsara dia tsara.

Rehefa mifidy ny tariby dia diniho ireto manaraka ireto:

Ny halavam-tariby

Rating amin'izao fotoana izao

Habaka misy ny tariby mihodinkodina

Fisondrotana ny maripana

Fitakiana insulation

Volavolan-dalàna miasa

Ho an'ny onja mahery kokoa, tokony hampiasaina ny tariby lehibe kokoa na ny fihodinkodinana nohatsaraina.

5.4 Fitaovana ho an'ny insulation

Miankina amin'ny fampiharana, mety mila insulation eo anelanelan'ny:

Tariby sy fotony

Fihodinana isan-karazany

Fihodinana sy fifandraisana

Coil sy trano fonenana

Tokony hofidiana mifanaraka amin'ny fepetra takiana amin'ny voltase, ny mari-pana ary ny fiarovana ny rafitra insulation.

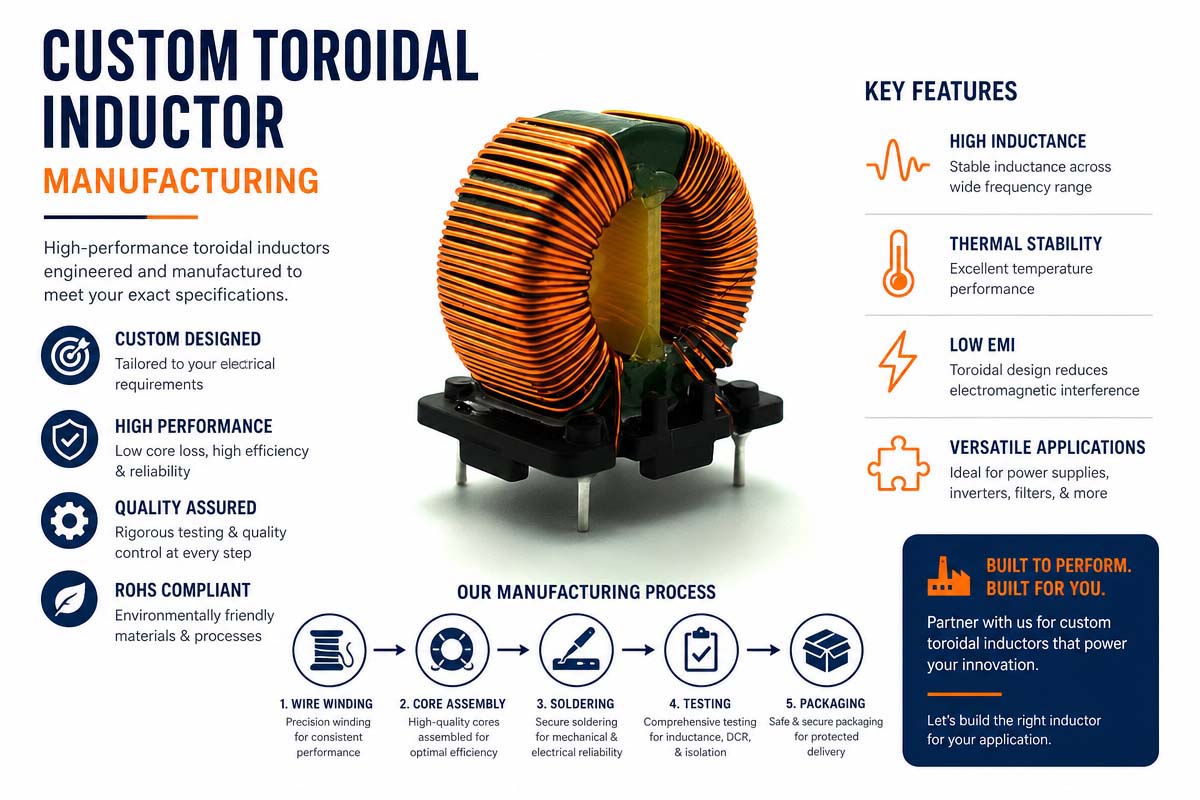

Toko 6: Fanamboarana Inductor Toroidal namboarina manokana

Tsy ny fampiharana rehetra no afaka mampiasa coil toroidal mahazatra.

Azo amboarina mifanaraka amin'ny filàn'ny mpanjifa amin'ny herinaratra, mekanika ary tontolo iainana ny inductor toroidal namboarina manokana .

Ireto avy ireo masontsivana fanamboarana mahazatra:

Refy mekanika namboarina manokana

Amin'ny vokatra indostrialy maro, voafetra ny toerana misy ny PCB na ny fonony.

Azo atao ny manamboatra coil manokana manodidina:

Maximum savaivony ivelany

Inner savaivony

Haavo

Toerana mitarika

Fomba fampiakarana

Toerana misy ny mpampitohy

Ity fomba fiasa ity dia afaka mahatonga ny singa namboarina manokana ho mety kokoa noho ny fanovana ny vokatra mahazatra efa misy.

Toko 7: Fomba fanamboarana "Toroidal Coil"

Ny mpanamboatra bobine toroidal malaza dia tsy vitan'ny hoe manome asa any ivelany ny fampandehanana ny fihodinkodinana fa manome dingana famokarana voafehy ihany koa.

Ireto dingana manaraka ireto dia mandrafitra ny dingana famokarana mahazatra.

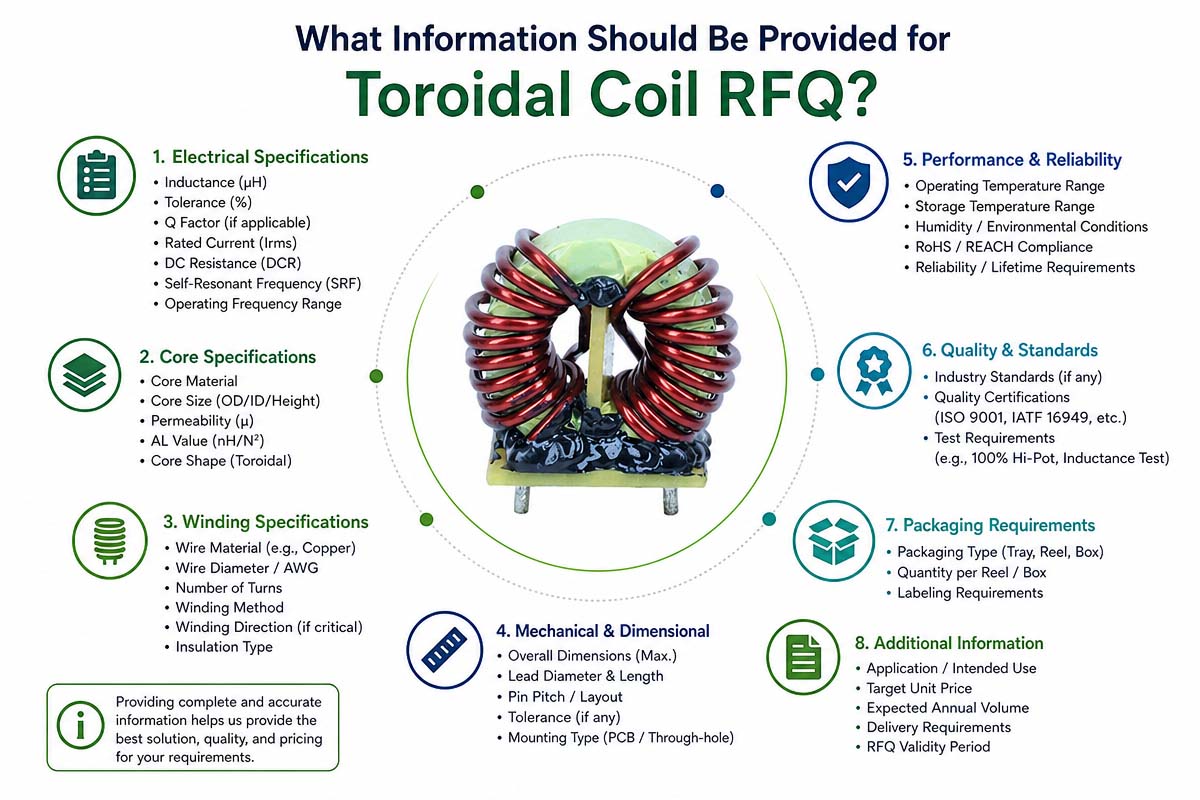

Dingana 1: Review Engineering

Alohan'ny hanombohana ny dingana famokarana, dia mandinika ny zavatra takian'ny mpanjifa ny ekipa injenieran'ny mpanamboatra.

Ny fepetra mahazatra dia ahitana:

Inductivity

Naoty ankehitriny

Amin'izao fotoana izao.

Fatran'ny fiasan'asa

Voltazy fanoherana

Lafiny lehibe

Refy tanteraka

Isan'ny fihodinana

Famaritana tariby

Filàna insulation

miasa hafanana

fampiharana

Raha tsy feno ny fepetra takian'ny mpanjifa, dia tsy maintsy mamantatra ireo masontsivana tsy ampy ny mpanamboatra alohan'ny hamokarana santionany.

Dingana 2: Fisafidianana ny Fototra

Rehefa misafidy ny fitaovana fototra sy ny refiny ianao dia tokony handinika ny fepetra takiana amin'ny herinaratra.

Ohatra, ny fampiharana sivana EMI avo lenta dia mitaky fitaovana ferrite hafa noho ny inductor hery avo lenta.

Tsy ny habeny ara-batana ihany no zava-dehibe, fa ny toetra andriamby koa.

Dingana 3: Fisafidianana ny Tariby

Ny savaivony sy ny insulation an'ny tariby dia fidina araka ny courant, ny voltazy, ny mari-pana ary ny toerana misy ho an'ny fanodinana.

Ho an'ny fampiharana herinaratra avo lenta, ny fanoheran'ny mpitarika sy ny fiakaran'ny mari-pana dia tena zava-dehibe.

Dingana 4: Fametahana Toroida 6

Aforitra eo amin'ny fotony toroidal ny tariby araka ny injenieran'ny famolavolana.

Ireo masontsivana manan-danja dia

Isan'ny fihodinana

Fitarihan'ny fihodinkodinana

Fizarana miolikolika

Fihenjanana tariby

Stratification

Hakitry ny fihodinkodinana

Zava-dehibe ny fananana fihodinkodinana tsy miovaova satria ny fivilian-dalana dia misy fiantraikany amin'ny toetra elektrika sy ny refy mekanika.

Dingana 5: Fisorohana sy Fiarovana

Rehefa avy nofonosina ny bobine dia mety mila insulation na fiarovana fanampiny.

Mety ahitana izany, arakaraka ny fampiharana:

Kasety insulation

tanany.

Fonosana miaro: epoxy

Fonosana mihena amin'ny hafanana.

Fonosana (ivelany)

Miankina amin'ny fepetra takiana amin'ny insulation elektrika, ny mari-pana ary ny tontolo iainana ny fomba mety.

Dingana 6: Fanodinana ny "Lead" sy ny Terminal

Karakaraina araka ny takian'ny mpanjifa ny tendron'ny fihodinkodinana mba hanaovana ny fivoriambe.

Ny fomba mety hampitsaharana dia

Tariby voarakotra vy

Solder terminals

Pins mpampitohy

Mpitarika manokana

Dingana 7: Fanaovana Fitsapana Elektrika

Nosedraina araka ny fepetra voafaritra nifanarahana ny bobine toroidal.

Ireo fitsapana mahazatra dia mety ahitana:

Inductivity

DC fanoherana

Fanamafisana ny fiarovana

Tanjaka Hipodermika/Dielektrika

Fananana ankehitriny

Fiakaran'ny maripana

Fikarohana fisavana

Fitsapana dimensional

Tokony ho faritana eo amin'ny dingana injeniera ireo fepetra takiana amin'ny fitsapana elektrika.

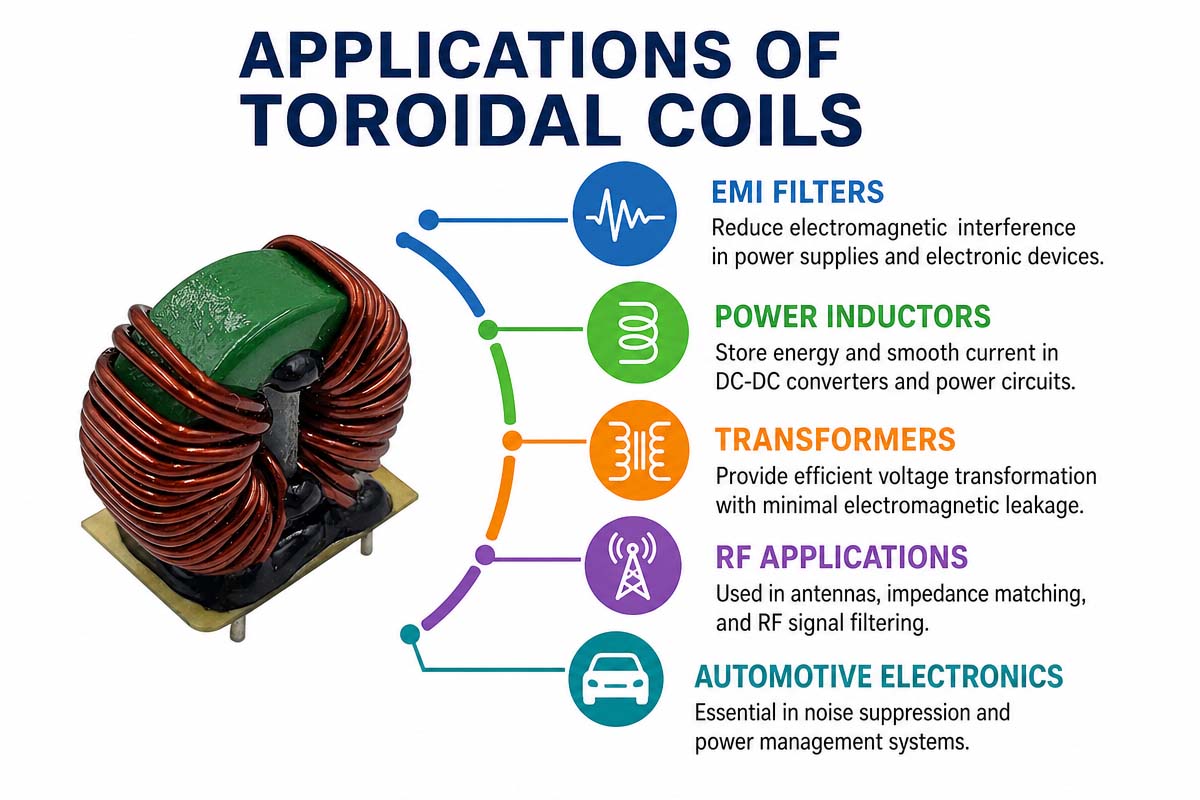

Toko 8: Fampiharana ny Coil Toroidal

Maro ireo fitaovana indostrialy sy elektronika mampiasa coil toroidal.

8.1 Singa famatsiana herinaratra

Ao amin'ny elektronika herinaratra, ny inductors toroidal sy ny chokes dia azo ampiasaina hanasivanana sy hitehirizana angovo.

ohatra ireo

Famatsiana herinaratra AC/DC

DC-DC mpanova

Famatsiana herinaratra indostrialy

Famandrosana ny bateria

8.2 Sivana EMI sy EMC

Fampiasana manan-danja iray hafa amin'ny singa andriamby toroidal ny fahafahany manivana ny tabataba elektromagnetika.

Mila mahafantatra ny fahasamihafana misy eo amin'ny tabataban'ny common mode sy ny differential mode ny mpanamboatra chokes common mode.

Ny "common mode chokes" dia manana "windshields" maromaro manodidina ny fotony iray ihany ary manakana ny fitsabahana amin'ny "common-mode", ka ahafahana manome famantarana herinaratra mety.

Ny fampiharana dia:

Sivana fidirana herinaratra

Fanaraha-maso indostrialy

Fitaovana fifandraisana

Herin'aratra

Motera fampandehanana fitaovana famandrihana EV

8.3 Inverters amin'ny herin'ny masoandro

Azo amboarina amin'ireto fizaran-tany fifindrana matetika avo lenta manaraka ireto ny inductor sy ny choke toroidal amin'ny fitaovana angovo azo havaozina:

Inverter an'ny masoandro

Fitahirizana angovo

Rafitra fitantanana bateria (BMS)

Elektronika herinaratra ho an'ny fifandraisana amin'ny tambajotra

Ireo zavatra tokony hodinihina mandritra ny famolavolana singa toy izany dia tsy maintsy ahitana ireo masontsivana toy ny fikorianan'ny herinaratra, ny matetika, ny hafanana ary ny fepetra takian'ny tontolo iainana.

8.4 Toeram-pamandrihana fiara elektrika

Ilaina amin'ny toby famandrihana EV ny singa fiovam-po sy ny sivana herinaratra.

Azo ampiasaina amin'ny:

Toeram-piantsonan'ny AC

Rafitra famandrihana DC

Famatsiana herinaratra ho an'ny famandrihana

EMI sivana

Ny fahombiazan'ny hafanana sy ny toetran'ny fahavokarana dia tena zava-dehibe amin'ny fampiharana herinaratra avo lenta.

8.5 Automation indostrialy

Azo ampiasaina amin'ny: ny chokes sy inductors toroidal

Mpamily môtô

Famatsiana herinaratra indostrialy

PLC rafitra

Rafitra servo

Fitaovana mandeha ho azy ao amin'ny orinasa

Ireo singa andriamby mahasoa dia afaka miantoka ny fahombiazan'ny herinaratra sy ny fanaraha-maso ny EMI.

8.6 Fitaovana fanamafisam-peo

Azo ampiasaina amin'ny elektronika audio ihany koa ny singa andriamby toroidal noho ny fitsabahana elektromagnetika ambany sy ny endriny kely.

Ny fampiharana dia:

Fanamafisana herinaratra

Fitaovana audio matihanina

Fanivanana herinaratra

Circuit famoretana ny tabataba

Toko 9: Ahoana ny fisafidianana mpanamboatra coil toroidal

Ny fanapahan-kevitra mifototra amin'ny vidiny fotsiny dia mety hiteraka olana any aoriana.

Ny fanombanana ny mpamatsy azo itokisana dia tsy maintsy mifototra amin'ny injeniera, ny famokarana, ny fahaizany manao fitiliana ary ny fahamarinan'ny famokarana maharitra.

9.1 Fanamarinana ny Fahaiza-manao Injeniera

Manontany ny mpanamboatra raha afaka manome izy:

Fifidianana fototra

Famolavolana miolikolika

Wire Selection

Olana fanafanana

Fitsapana elektrika

Prototype Building

Raha mbola eo an-dalam-pandrosoana ny endrikao dia tsy safidy tsara ny mpamatsy izay vonona hanaraka fotsiny ny sary efa misy.

9.2 Fanombanana ny fahaiza-manao famokarana anatiny

Anontanio hoe firy ny dingana famokarana atao ao an-trano.

Ireto misy fahaiza-manao manan-danja:

Coil mihodinkodina

Famolavola plastika

Fametahana metaly

CNC milina

Fivoriambe sy Fitsapana

Ny fisian'ny dingana famokarana bebe kokoa anatiny dia midika ho fifehezana bebe kokoa ny fanamboarana manokana sy ny fandrindrana.

9.3 Fitsapana Fahaiza-manao Fitsapana

Tsy ny fanaraha-maso ny kalitaon'ny mpamatsy ihany no voakasik'izany.

Fa manontany manokana hoe:

Karazana fitsapana inona no atao amin'ny andiany famokarana tsirairay?

Miankina amin'ny vokatra, mety ahitana:

Fanoherana ny Inductance

Fitoeran-javatra avo lenta

Endrika refy

Fahombiazan'ny mari-pana Typica

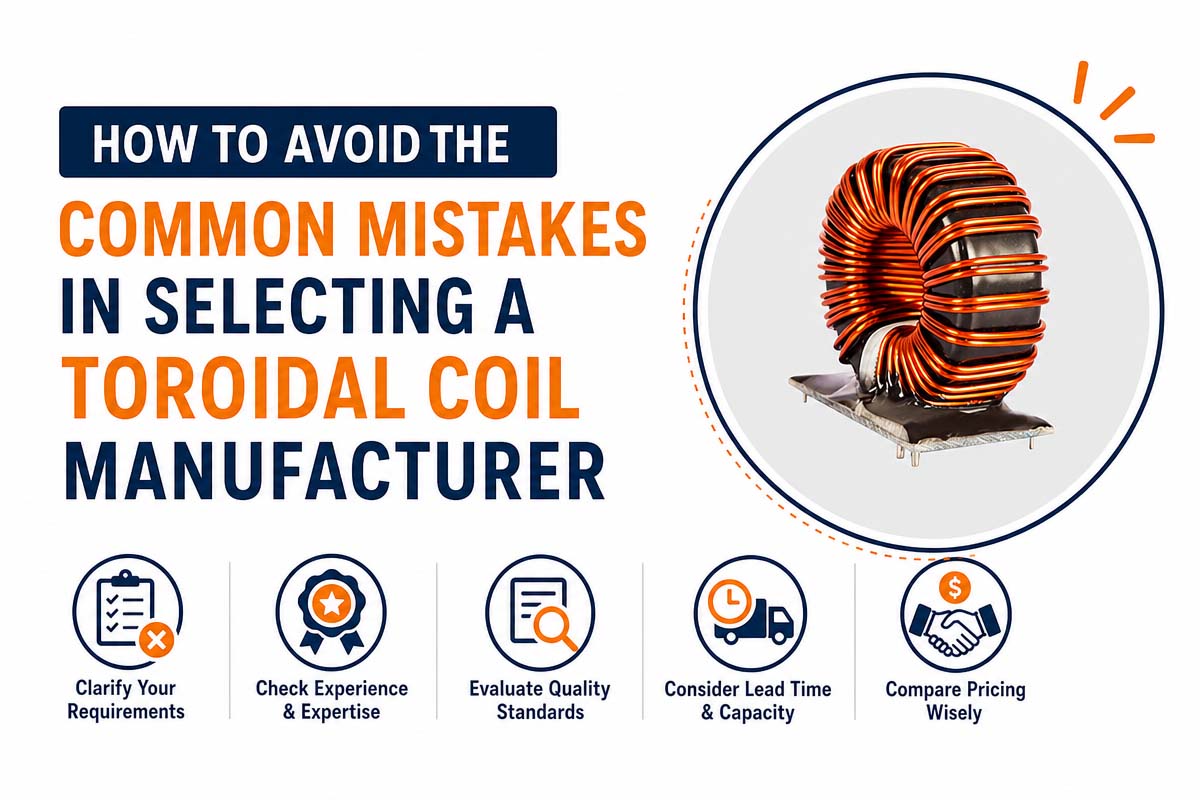

Toko 10: Ahoana no fomba hisorohana ireo fahadisoana mahazatra amin'ny fisafidianana mpanamboatra coil toroidal

Azonao atao ny misoroka ny ankamaroan'ny olana amin'ny fividiananao alohan'ny hanaovanao commande amin'ny alalan'ny fijerena ireto teboka manaraka ireto.

Fahadisoana #1 - Misafidy mifototra amin'ny vidiny fotsiny

Tsy mitovy foana ny vidiny ambany indrindra amin'ny totalin'ny vidiny.

Ny coil mora vidy dia mety manana:

Tsy fitoviana amin'ny inductance

Kalitao ratsy amin'ny fihodinkodinana

fanoherana avo kokoa

Fisorohana ratsy

Fahasimban'ny famerimberenana isaky ny andiany

Ampitahao kosa ny vidiny, ny kalitao, ny fanohanana ara-teknika ary ny fahatokisana ny fanaterana.

Hadisoana 2: Manome ny sandan'ny inductance ihany

Matetika ny fepetra takiana, toy ny "10 mH toroidal coil", dia tsy ampy.

Mila fampahalalana toy ny

Frequency serivisy

Voltazy sy mari-pana

Fampiasana ny fanoherana DC

Raha toa ka manana ny sandan'ny inductance sahaza azy ny coil nefa tsy mety amin'ny fiasan'ny courant na ny fréquence-ny, dia mety tsy hahomby izy amin'ny fampiharana farany.

Fahadisoana #3: Tsy firaharahiana ny fikorianan'ny saturation

Mety hampihena be ny sandan'ny inductance ny vokatry ny saturation.

Tsara kokoa foana ny mamaritra ny courant miasa ary miantoka fa ny core voafantina dia manome ny fampandehanana saturation ilaina.

Fahadisoana #4: Misafidy ny fotony araka ny habeny ihany

Mety hanana toetra andriamby samy hafa tanteraka ny fotony roa mitovy habe.

Diniho ny akora, ny permeability, ny sandan'ny AL, ny toetran'ny saturation, ary ny toetran'ny fatran'ny taratra.

Fahadisoana #5: Tsy fanandramana santionany amin'ny toe-javatra tena misy

Tsy azo antoka fa hiasa tsara amin'ny fitaovana farany ny singa iray izay nandalo ny fitsapana inductance.

Fitsapana ny prototype alohan'ny famokarana faobe amin'ny fepetra mahasolo tena azy:

Voltage mivoaka

Frequency amin'izao fotoana izao

hafanana

Fepetra momba ny tsingerin'ny adidy.

Fahadisoana #6: Tsy firaharahiana ny fahombiazan'ny hafanana

Ny fatiantoka varahina sy ny fatiantoka fotony no miteraka hafanana.

Ho an'ny fampiharana indostrialy miasa tsy tapaka, ny mpamatsy dia tokony hamaritra ny fiakaran'ny mari-pana amin'ny fepetra tena izy momba ny fiasana.

Fahadisoana 7: Tsy fanamarinana ny fahafahan'ny mpamatsy mamokatra

Mety ho afaka mamokatra prototype 10 soa aman-tsara ny mpamatsy iray saingy mety hiatrika olana amin'ny famokarana vokatra 10,000.

Alohan'ny hanekena dia anontanio ny mpamatsy hoe:

Fahafahana mamokatra.

Fitaovana ho an'ny fanodinana

Quality Control

Time Cycle famokarana

Famatsiana akora fototra

Fitoviana amin'ny andiany

Toko 11: Fahafahan'ny famokarana ny Weilong Toroidal Coil

Manolotra serivisy fanamboarana singa elektromagnetika namboarina manokana ho an'ny fampiharana indostrialy sy OEM ny Weilong Intelligent Technology.

Ny fahafaha-mamokatra anay dia

wrapping

Fametahana metaly

Dingana fampandrosoana fitaovana

Famolavolana tsindrona plastika

CNC Machining

Component Assembly

Fitsapana elektrika

Fampandrosoana ny vokatra

Amin'ny alàlan'ny fahafaha-manao famokarana mitambatra anananay, afaka manohana ny mpanjifa izahay, manomboka amin'ny fifanakalozan-kevitra momba ny injeniera ka hatramin'ny prototype sy ny famokarana faobe.

Afaka manombana ny lafiny elektrika sy mekanika ho an'ny tetikasanao manokana izay misy coil toroidal ny sampan-draharahan'ny injenieranay ary mamaritra raha azo amboarina ny endrika naroso.

Fanaraha-maso ny kalitaon'ny Toroidal Coil

Ny fanaraha-maso ny kalitao dia manomboka alohan'ny hanodinana.

Ny rafitra fanaraha-maso kalitao mahazatra dia ahitana:

Fandraisana ny fanaraha-maso ny fitaovana miditra

Fandrefesana fototra

Fitaovana fototra

Haben'ny tariby

Wire insulation

Famaritana ny fitaovana

Fitsapana Fanaraha-maso ny Famokarana

Laharana fihodinana

Toerana misy ny fihodinana

Fihenjanana amin'ny tariby

Halavan'ny firaka

Insulation:

Fanamarinana farany

Inductance (L)

Ohm DC:

Fanoherana ny insulasiôna—

Haben'ny Hi-pot

tarehiny

Ao amin'ny tetikasa OEM, ny fomba fanaraha-maso dia mety ahitana fepetra fanampiny mifanaraka amin'ny fepetra takian'ny mpanjifa.

Toko 12: Inona avy ireo fampahalalana tokony homena ho an'ny coil toroidal RFQ?

Mba hanomezana anao tombam-bidy marina sy fanombanana ara-teknika, azafady mba omeo ireto fampahalalana manaraka ireto:

Fepetra takiana amin'ny inductance

Naoty ankehitriny

Maximum amin'izao fotoana izao

Fatran'ny fiasan'asa

Sponjy Supply

Fepetra takiana amin'ny fanoherana DC

Akora fototra (raha misy)

Avaratra savaivony

Ny savaivony anatiny

Haavo avo indrindra

Isan'ny fihodinana

Famaritana tariby

Fitakiana insulation

miasa hafanana

fampiharana

Tombanana isan-taona

Tena ilaina tokoa ny sary, ny santionany efa misy, na ny famaritana ny vokatra.

Raha misy fampahalalana tsy fantatra dia azafady mba omeo ny fampiharana sy ny fiheverana momba ny herinaratra. Avy eo, hisy mpanamboatra za-draharaha afaka hanampy anao amin'ny famaritana ireo masontsivana hafa momba ny famolavolana.

Toko 13: Fanontaniana Matetika Apetraka Momba ny Coil Toroidal

Inona no asan'ny coil toroidal?

Matetika ampiasaina amin'ny inductance, fitahirizana angovo, sivana EMI, fampihenana ny tabataba amin'ny fomba mahazatra, ary sivana herinaratra amin'ny elektronika sy fitaovana indostrialy ny coil toroidal.

Inona no atao hoe inductor toroidal?

Inductor voahodidin'ny tariby mpitondra herinaratra manodidina ny fotony boribory izy io. Ny fampiasana inductor toroidal dia mahasoa amin'ny tranga izay ilaina ny habe kely, ny fifandraisana magnetika mahomby, ary ny fivoahan'ny magnetika ambany.

Inona no atao hoe "common mode choke"?

Manana hodi-by maromaro eo amin'ny fotony andriamby iraisana izy io, izay manafoana ny fitsabahana elektromagnetika amin'ny fomba iraisana sady mamela ny famantarana na ny herinaratra handalo.

Ahoana no fisafidianana ny fotony toroidal ferrite?

Miankina amin'ny fatran'ny fiasana, ny courant, ny inductance, ny mari-pana, ny fatiantoka amin'ny core ary ny fiheverana ny saturation ny fisafidianana ny core. Tsy tokony ho ny habeny ara-batana no mamaritra ny fanapahan-kevitra.

Azo amboarina ve ny coil toroidal?

Eny. Azo amboarina manokana izany arakaraka ny akora fototra, ny refin'ny fototra, ny savaivony tariby, ny isan'ny fihodinana, ny firafitry ny fihodin'ny tariby, ny terminal sy ny insulation, ary ny fepetra arahana ara-elektrika.

Inona avy ireo angon-drakitra tokony homena ho an'ny inductor toroidal namboarina manokana?

Farafahakeliny: inductance takiana, matetika fiasana, courant, voltage, habe azo ampiasaina, ary fampiharana. Ny fampahalalana fanampiny toy ny fanoherana DC sy ny fepetra takiana amin'ny mari-pana dia hanatsara ny fahamarinan'ny famolavolana.

Azo ampiasaina amin'ny fampihenana ny EMI ve ny coil toroidal?

Eny. Ny singa magnetika toroidal dia ampiasaina betsaka amin'ny sivana EMI sy ny fampiharana fampihenana ny tabataba amin'ny fomba mahazatra.

Inona no mahasamihafa ny inductor toroidal sy ny choke mode mahazatra?

Amin'ny ankapobeny, ny inductor toroidal dia misy fihodinana magnetika tokana ho an'ny sivana inductive sy fitahirizana angovo. Ny choke mode mahazatra dia mazàna manana fihodinana maromaro amin'ny fotony magnetika iraisana, izay manakana ny fitsabahan'ny mode mahazatra.

Afaka manao prototype ve ianao alohan'ny famokarana faobe?

Azo atao ny mamorona prototype ho an'ny tetikasa namboarina manokana alohan'ny famokarana faobe mba hanombanana sy hankatoavana ny fahombiazan'ny herinaratra sy mekanika.

Mangataha Tombam-bidy ho an'ny Coil Toroidal

Mitady mpanamboatra coil toroidal azo itokisana, mpamatsy inductor toroidal, na mpanamboatra choke mode mahazatra ve ianao?

Handinika ny zavatra ilainao ny Weilong ary hanome anao fanombanana ara-teknika ho an'ny fampiharana toroidal coils, inductors ary choke namboarina manokana.

Alefaso any amin'ny:

Sary vokatra + famaritana herinaratra + fampiharana + habetsahana tombanana

Avy eo dia ho afaka hanombana ny fotony, ny fihodinkodinana, ny tariby, ny refy ary ny fepetra takiana amin'ny fitsapana ny ekipanay injeniera ary hanoro ny vahaolana tsara indrindra amin'ny famokarana.

Te-hamolavola ny tetikasanao manokana ho an'ny coil toroidal ve ianao? Mifandraisa amin'ny Weilong Intelligent Technology ary mangataha ny tombam-bidin'ny OEM anao izao.
