제1장: 직류용 선형 솔레노이드란 무엇인가?
직류 선형 솔레노이드는 직류 전기 에너지를 직선 운동으로 변환하는 장치입니다. 직류 선형 솔레노이드는 코일, 플런저라고 불리는 가동부, 그리고 케이스라고 불리는 고정부로 구성됩니다. 코일은 직류 전원이 공급되는 부분입니다. 코일에 공급된 직류 전원은 솔레노이드에 자기장을 발생시키고, 이 자기장은 가동부를 직선 방향으로 움직이게 합니다.
DC 선형 솔레노이드는 선형 동작이 중요한 많은 제어 장치에 일반적으로 사용됩니다.
2 화 DC 선형 솔레노이드 제품 개요
직류 선형 솔레노이드는 주로 다음과 같은 용도로 사용되는 장치입니다.
짧은 스트로크를 사용하는 직선 동작
빠른 행동
컴팩트 디자인
고 신뢰성
간단한 켜짐/꺼짐 제어; 복잡한 구동 회로가 필요하지 않습니다.
두 제품의 유사점:
입력 전압은 직류 전압이며, 6V, 12V 또는 24V입니다.
동작은 선형적이며, 미는 동작 또는 당기는 동작입니다.
제어는 흥분 상태이거나 흥분 상태가 아닙니다.
힘은 스트로크와 코일 구성에 따라 달라집니다.
작동 주기는 구성에 따라 간헐적 작동 또는 지속적 작동입니다.
제3장: 직류 선형 솔레노이드의 종류
푸시형 솔레노이드
전기가 공급되면 솔레노이드가 플런저를 밀어냅니다.
무언가를 밀거나 던져야 하는 장치에 사용됩니다.
풀타입 솔레노이드
전기가 공급되면 솔레노이드가 플런저를 코일 안으로 당깁니다.
가장 일반적인 유형
솔레노이드는 두 동작 사이에 기계적 연결을 가지고 있습니다.
솔레노이드는 두 가지 다른 방향으로 움직일 수 있습니다.
솔레노이드는 작고 둥글며 관 모양입니다.
효율적인 작동을 위한 부드러운 동작.
의료기기 및 산업용 기기에서 흔히 볼 수 있습니다.
프레임이 개방된 솔레노이드가 있습니다.
개방형 프레임 구조
추가하기 쉽고 저렴합니다.
쌍안정 래칭 솔레노이드
전력 공급이 중단되어도 제자리에 남아 있습니다.
고정된 자기장을 가지고 있다

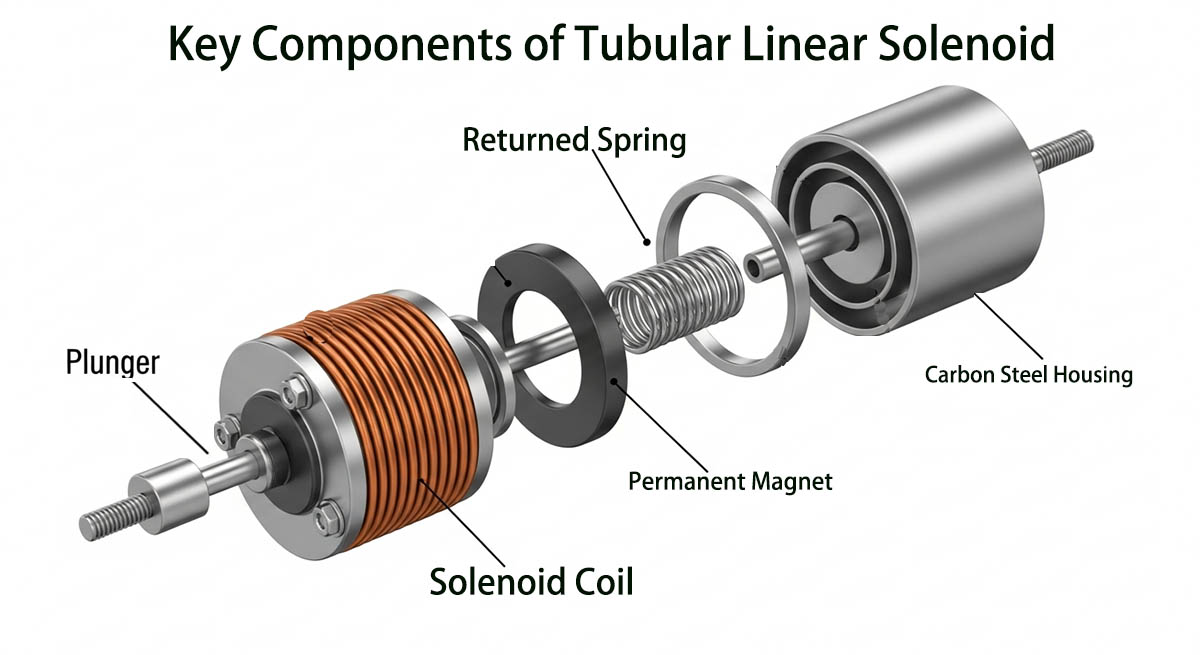

제4장: DC 선형 솔레노이드의 주요 구성 요소
DC 선형 솔레노이드의 가장 중요한 부분은 다음과 같습니다.
코일(구리 권선): 전류가 흐르면 자기장을 생성합니다.
철심/하우징: 구조물을 지지하는 역할을 합니다.
플런저(아마추어): 움직일 수 있고 다른 물체를 움직이게 하는 철 조각입니다.
복귀 스프링이 분리되면 플런저는 초기 위치로 돌아갑니다.
보빈/절연체: 코일 감긴 부분을 제자리에 고정하고 서로 닿지 않도록 합니다.
제5장: DC 선형 솔레노이드의 작동 원리
전기를 이용하여 작동합니다.
코일은 직류 전압 공급 장치를 사용할 때 전기를 공급받습니다.
코일은 자기장을 생성합니다.
자기장은 플런저라고 불리는 철 조각을 끌어당깁니다.
플런저를 코일 안으로 당기거나 밖으로 빼낼 수 있습니다.
전력 공급이 차단될 경우:
자기장이 사라진다.
복귀 스프링은 플런저를 원래 위치로 되돌려 놓습니다.
핵심:
힘의 크기는 전류, 코일 권선 수, 공극 및 자기 회로 설계에 따라 달라집니다.
제6장: DC 선형 솔레노이드의 주요 매개변수
DC 선형 솔레노이드의 데이터시트에는 일반적으로 다음 내용이 포함됩니다.
전기 매개변수
정격 전압(VDC)
코일의 저항(Ω)
전류 소모량(A)
전력 사용량(W)
듀티 사이클(10%~100%)
정비공 설정
스트로크 길이(mm)
유지력(N)
스트로크 곡선과 관련된 초기 힘 또는 당기는 힘
답변 소요 시간(밀리초)
복귀 스프링의 힘
환경을 변화시키는 것들
작동 온도 범위
단열재의 종류
IP 등급 또는 보호 수준
성능 곡선
힘 대 스트로크 곡선
현재와 비교한 온도 상승
전력 제한과 관련된 듀티 사이클
제7장: DC 선형 솔레노이드 설계 가이드
직류 선형 솔레노이드를 제작하거나 조립할 때,
7.1 힘과 스트로크
스트로크가 길수록 힘은 줄어듭니다.
스트로크 끝부분에 적절한 힘이 가해지는지 확인하십시오.
7.2 작동 주기 및 가열
제대로 작동하려면 모든 것이 특정 온도 범위 내에 유지되어야 합니다.
코일이 너무 뜨거워지지 않도록 하세요.
7.3 적절한 전압 선택
전압이 정격 전압과 동일한지 확인하십시오.
과전압은 물체를 더 강하게 만들지만 수명을 단축시키기도 합니다.
7.4 자석의 작동 원리
더 나은 효과를 내려면 자석 사이의 거리를 더욱 좁히세요.
자기 경로에 사용되는 재료를 개선하십시오.
7.5 기계의 부하
하중의 무게, 마찰력, 그리고 정렬 상태를 고려해야 합니다.
7.6 돌아가는 방법
코일의 힘과 스프링의 힘은 같아야 합니다.
7.7 당신 주변의 세상
온도, 습도, 먼지 및 진동은 솔레노이드 작동에 방해가 되어서는 안 됩니다.
7.8 전원 공급의 안정성
안정적인 직류 전원 공급은 모든 작업이 매번 동일한 방식으로 수행되도록 보장합니다.

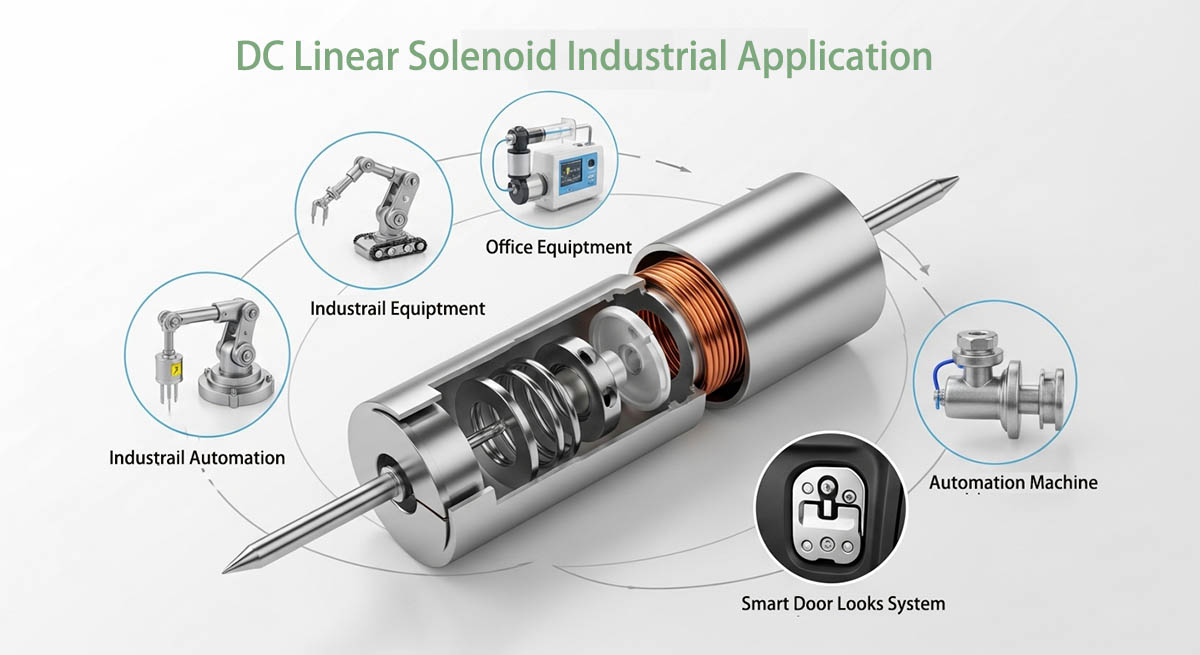

제8장: DC 선형 솔레노이드 응용
DC 선형 솔레노이드는 다양한 분야에서 사용됩니다.
자동차: 도어 래치 및 연료 분사기
산업 분야: 액추에이터 및 분류 장비
의료 분야: 펌프, 밸브, 진단 장비 등의 기기
가전제품: 커피메이커, 세탁기 등의 기기
보안: 전자 잠금 장치 및 보안 도어와 같은 장치
잠금 및 분배: 판매용 물품을 분배하는 장치
사무기기: 프린터, 복사기 등의 기기
게임: 동전 투입구 및 배출구와 같은 장치
제9장: DC 선형 솔레노이드의 장점과 단점
DC 선형 솔레노이드의 장점
사용하기 쉽고 디자인도 간편합니다.
빠른 응답 시간
저렴
신뢰성과 내구성
켜고 끄기가 쉽습니다.
작고 키우기 쉽습니다.
단점
짧은 스트로크 거리
스트로크 거리가 길어질수록 파워는 감소합니다.
사용 중에 열이 발생합니다.
연속 사용 시 냉각 시간이 필요할 수 있습니다.
위치를 제어할 수 없음
계속 사용하면 전력 소모가 많습니다.

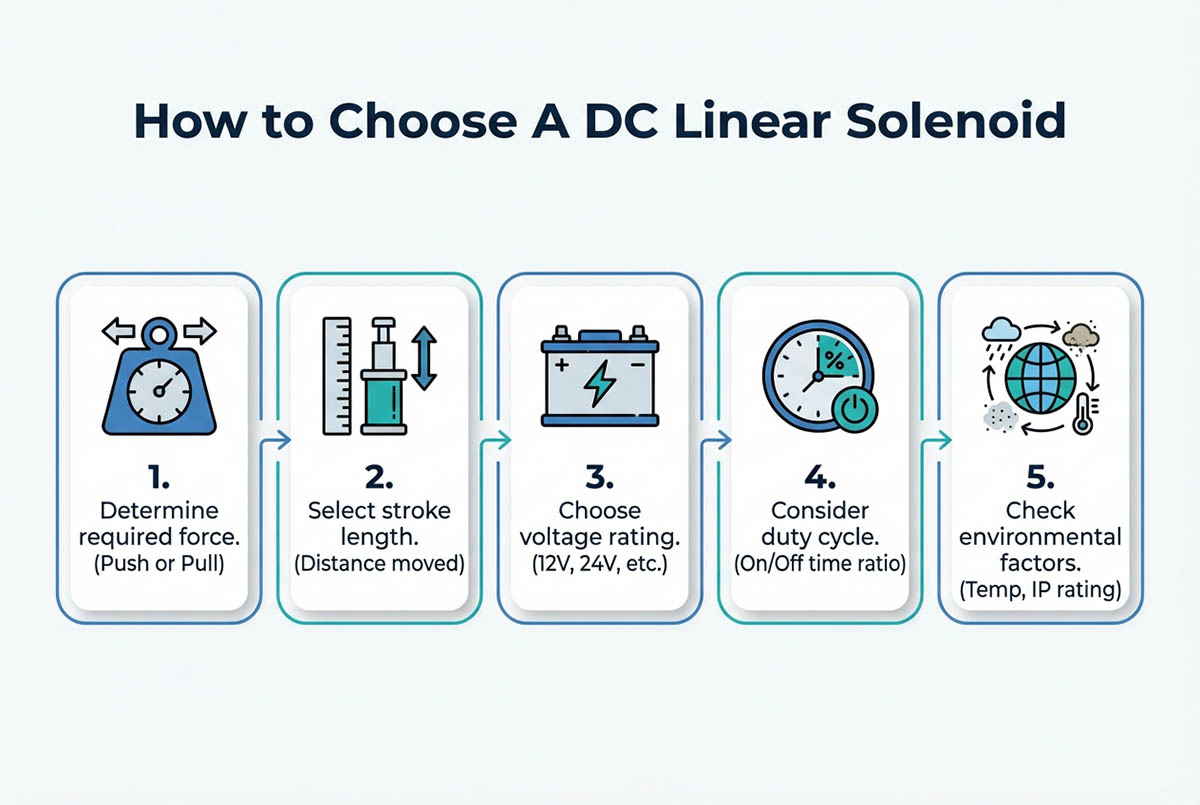

제10장: 선택하는 방법 DC 선형 솔레노이드
프로젝트 또는 시스템에 가장 적합한 DC 선형 솔레노이드를 선택할 때는 다음 사항을 고려해야 합니다.
10.1 필요한 힘의 양
하중력은 마찰력과 안전 여유를 고려하여 필요한 힘의 양입니다.
10.2 스트로크 길이
스트로크는 정확한 거리를 이동해야 합니다.
10.3 전원 및 전압 공급원
시스템 전압과 호환되는지 확인하십시오.
10.4 듀티 사이클
간헐적 사용 또는 지속적 사용
용도에 맞는 등급을 선택하세요
10.5 환경 조건
솔레노이드가 사용되는 환경 조건
날씨, 기온, 습도
10.6 크기 제한
물리적 공간을 위한 애플리케이션의 공간
10.7 답변 시간
활성화에 필요한 속도
10.8 조립 및 설치
기계적 인터페이스, 방향 및 설치 방법
10.9 평생에 필요한 것들
주기 지속 시간과 신뢰성에 대한 기대
10.10 안전마진
설계 시 필요한 힘보다 20%에서 50% 정도 여유 공간을 남겨두십시오.
제11장: DC 선형 솔레노이드에 대한 질문과 답변
11.1 솔레노이드와 전자석의 차이점은 무엇입니까?
솔레노이드는 제어된 직선 운동을 생성하는 데 사용되는 반면, 전자석은 일반적으로 물체를 고정하거나 들어 올리기 위한 자기장을 생성하는 데 사용됩니다.
11.2 DC 솔레노이드는 항상 작동할 수 있습니까?
네, 하지만 연속 작동을 위해 제작되었고 적절한 온도로 유지되는 경우에만 가능합니다.
11.3 솔레노이드가 뜨거워지는 이유는 무엇입니까?
이는 코일의 저항과 전류의 흐름 때문입니다.
11.4 솔레노이드 힘이 변하는 원인은 무엇입니까?
코일에 전류가 흐릅니다.
회전 횟수와 회전 사이의 간격은 얼마입니까?
중심부의 물질
자기 회로 만들기
11.5 솔레노이드의 출력을 어떻게 높일 수 있나요?
전압을 높이되, 너무 높게 올리지는 마십시오.
자기 경로 개선
공중에서 회전 사이의 간격을 좁히는 것.
코일 설계 개선
11.6 솔레노이드의 듀티 사이클은 무엇을 의미합니까?
이는 전체 주기 대비 특정 작업에 소요된 시간의 비율을 나타냅니다.
11.7 전압이 정격값을 초과하면 어떻게 됩니까?
솔레노이드는 점점 강해지지만, 과열되어 파손될 수도 있습니다.
11.8 DC 솔레노이드는 얼마나 오랫동안 작동합니까?
솔레노이드는 올바른 설정으로 사용하면 수백만 번의 작동을 할 수 있습니다. 하지만 이는 사용 방식과 환경에 따라 달라집니다.
