선형 튜브형 솔레노이드 선택을 위한 체크리스트 요약
다음은 제조업체와 상담하거나 필요한 제품의 데이터시트를 검토하여 프로세스를 더욱 효율적으로 진행하는 데 사용할 수 있는 체크리스트입니다.
역학: 필요한 스트로크 길이는 얼마이며, 스트로크 끝에서 필요한 힘은 얼마입니까? 길이는 밀리미터(mm), 힘은 뉴턴(N) 단위로 나타내십시오.
작동 방식: 당기거나 밀어야 하는가? 그리고 안전 잠금장치가 필요한가?
전자공학: 공급 전압은 몇 볼트입니까? 필요한 듀티 사이클은 얼마입니까?
환경 온도 범위는 어떻게 됩니까? 먼지와 물에 대한 문제는 없습니까? 부식 문제는 없습니까?
제품 수명 주기: 제품을 수명 기간 동안 몇 번이나 사용해야 할까요? 일부 솔레노이드는 최대 2천 5백만 회 또는 5천만 회까지 작동될 수 있다는 점에 유의하십시오.
이러한 요소들을 검토하면 수천 가지의 선형 튜브형 솔레노이드 중에서 가장 성능이 좋고, 수명이 길며, 효율적인 제품을 빠르게 선택할 수 있습니다. 설계를 완료하기 전에 제품의 데이터시트를 살펴보고, 가능하다면 실제 환경에서 솔레노이드를 시험해 보는 것이 좋습니다.
1. 선형 관형 솔레노이드란 정확히 무엇이며 어떻게 작동하는가?
선형 관형 솔레노이드는 전기 에너지를 선형 기계 운동으로 변환하는 전기 기계 장치입니다. 이는 요크라고 불리는 속이 빈 원통 주위에 원통형으로 감긴 구리선과 움직일 수 있는 강자성 플런저로 구성됩니다. 구리선에 전류가 흐르면 자기장이 발생하여 플런저가 밀거나 당기는 선형 운동을 합니다. 전류가 차단되면 자기장이 사라지고, 복귀 스프링의 힘으로 플런저가 원래 위치로 돌아갑니다.

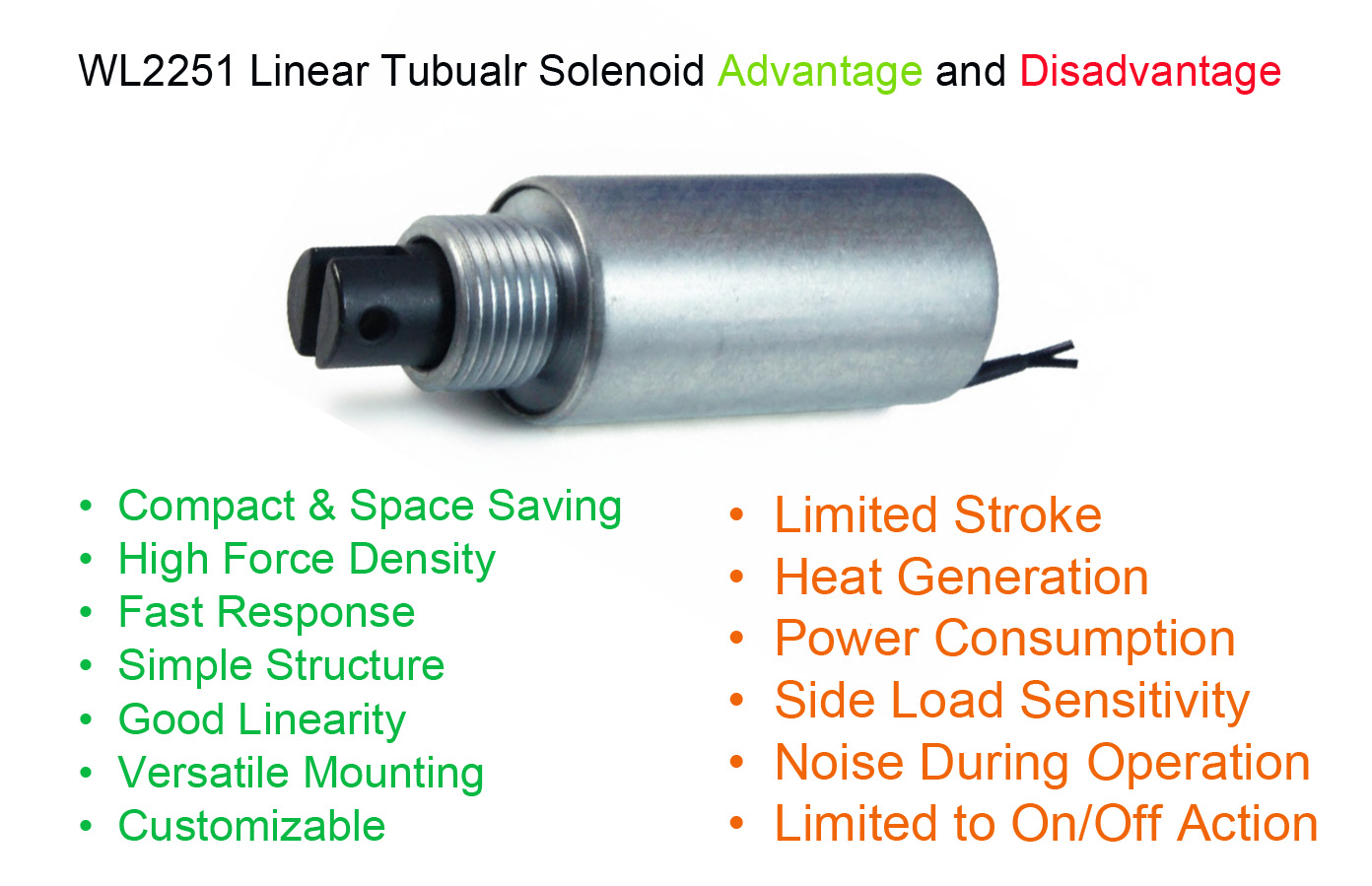

2. 다른 솔레노이드에 비해 관형 설계의 주요 장점은 무엇입니까?
관형 구조는 기존의 다른 솔레노이드에 비해 여러 가지 장점이 있습니다. 그 장점들은 다음과 같습니다.
자기 효율: 이러한 구성 방식은 이 점에서 효율적입니다.
내구성: 이러한 구성 방식은 효율성 또한 뛰어납니다.
강제 방식: 이러한 구성 방식이 효율적입니다.
부드러운 움직임: 이러한 구성 방식은 효율적입니다.
3. 이러한 솔레노이드의 일반적인 적용 분야는 무엇입니까?
관형 선형 솔레노이드는 다음과 같은 다양한 산업 분야에서 폭넓게 사용됩니다.
자동화: 이러한 종류의 솔레노이드는 컨베이어 벨트를 제어하는 데 사용됩니다.
의료 분야: 이러한 유형의 솔레노이드는 수액 펌프와 같은 의료 장비를 제어하는 데에도 사용됩니다.
잠금 및 안전 제품: 전자 잠금 장치, 도어 래치 및 출입 통제 장치.
자동차 시스템: 연료 분사 장치 및 변속기 제어.
사무기기 및 자동판매기: 프린터, 복사기 및 자동판매기 디스펜서.
4. 튜브형 솔레노이드를 선택할 때 고려해야 할 주요 사양은 무엇입니까?
솔레노이드를 선택할 때는 적용 분야의 요구 사항을 신중하게 평가해야 합니다. 주요 사양은 다음과 같습니다.
스트로크 길이: 플런저가 작업을 수행하기 위해 이동해야 하는 거리.
힘 출력: 필요한 스트로크 길이만큼 하중을 이동시키는 데 필요한 힘. 힘은 스트로크 길이에 따라 감소합니다.
전압: 사용 가능한 전압 공급량(일반적으로 12V DC 또는 24V DC).

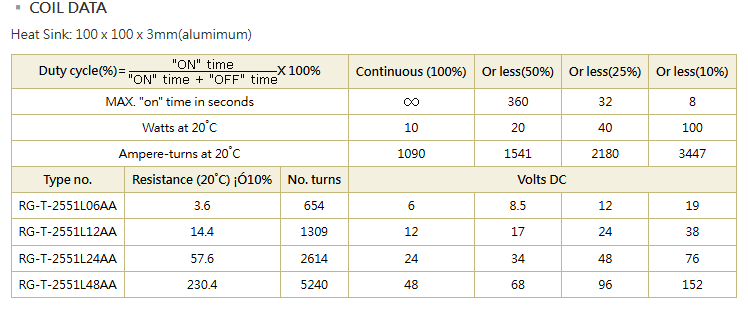

듀티 사이클: 작동 시간과 비작동 시간의 비율. 연속 작동 사이클과 단시간 작동 사이클이 다르기 때문에 열 관리에서 중요한 요소입니다.
작동 환경: 온도, 습도, 먼지 또는 습기 노출.
5. 관형 솔레노이드는 특정 요구 사항에 맞게 맞춤 제작할 수 있습니까?
네, 유연성은 튜브형 솔레노이드의 주요 장점 중 하나입니다. 제조업체들은 적용 분야의 요구 사항을 충족하기 위해 다양한 맞춤 옵션을 제공합니다.
일반적인 사용자 지정 옵션은 다음과 같습니다.
전기적 매개변수: 사용자 지정 전압 및 전원 공급 장치.
기계적 사양: 사용자 지정 스트로크 길이, 힘 곡선 및 장착 방식.
커넥터 유형: 맞춤형 리드선 또는 커넥터.
샤프트 유형: 맞춤형 플런저 샤프트 크기, 길이 및 끝단 스타일.
6. 일반적으로 사용 가능한 전압 옵션은 무엇입니까?
하지만 사용자 지정 전압도 사용 가능합니다. DC 튜브형 솔레노이드의 표준 작동 전압은 12V DC와 24V DC입니다.
7. 이 솔레노이드는 얼마나 많은 전류를 소모하며, 계속해서 작동할까요?
솔레노이드가 소모하는 전류량은 저항값과 인가 전압에 따라 달라집니다. 솔레노이드가 소모하는 전류량을 구하는 공식은 I = V/R이므로, 필요한 힘이 클수록 솔레노이드가 소모하는 전류량도 커집니다. 솔레노이드는 듀티 사이클이 100%일 때만 연속적으로 작동합니다. 연속 작동을 위해 설계된 솔레노이드는 열을 효과적으로 발산할 수 있으므로, 연속 작동이 가능합니다. 간헐 작동만을 위해 설계된 솔레노이드는 열을 제대로 발산하지 못하여 고장이 날 수 있습니다.
8. 이 솔레노이드 밸브는 유지보수가 필요합니까?
관형 선형 솔레노이드는 밀폐형 구조로 설계되어 유지보수가 최소화됩니다. 하지만 최적의 성능과 수명 연장을 위해서는 정기적인 점검이 권장됩니다. 자동차 변속기에 사용되는 솔레노이드는 핵심 부품으로 간주되어 특수 키트가 제공됩니다. 이 키트는 솔레노이드의 원활한 작동을 위해 부싱 교체에 필수적입니다. 그러나 일반 산업용 애플리케이션에서는 설치 후 별도의 유지보수 없이 수명 기간 동안 문제없이 작동하므로 "설치 후 신경 쓸 필요 없는" 유형으로 간주됩니다.
