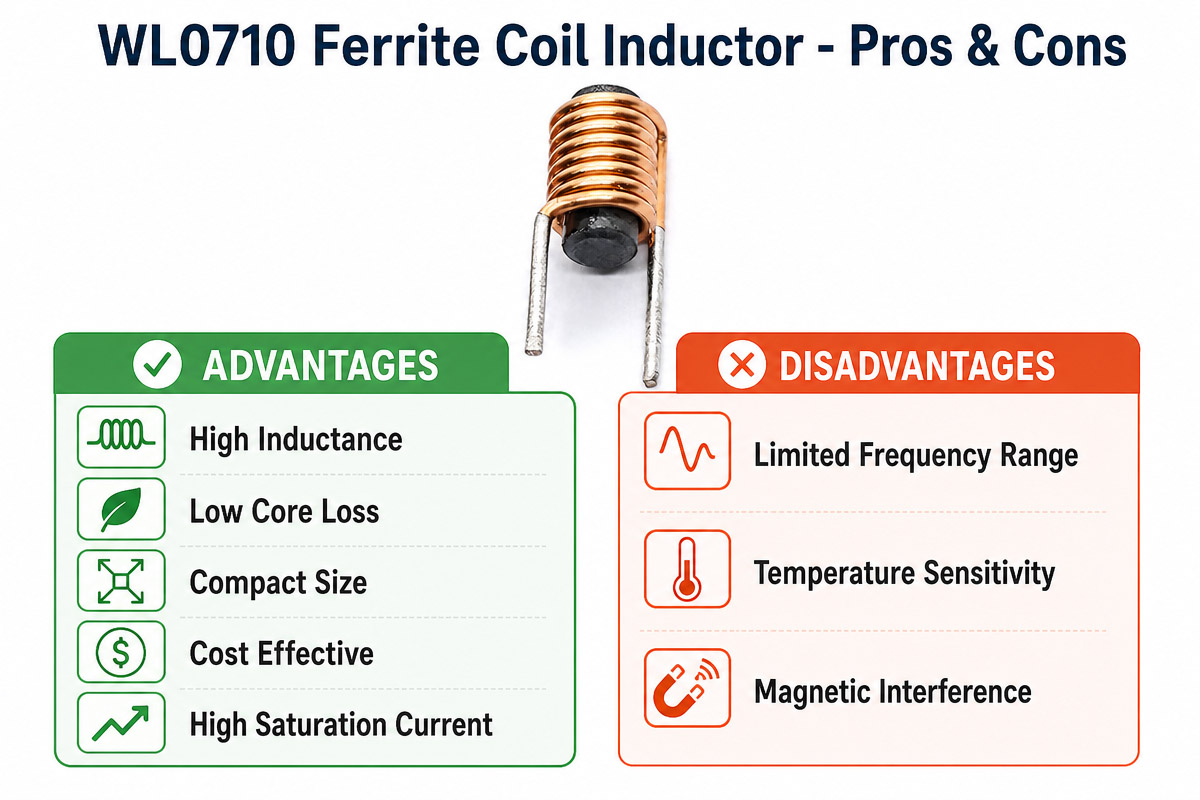

페라이트 코일 인덕터 선택 방법
회로 성능을 위해서는 적절한 페라이트 코일 인덕터를 선택하는 것이 매우 중요합니다. 우선 인덕턴스 값을 정해야 합니다. 회로의 안정적인 동작을 위해서는 적절한 인덕턴스 값을 가진 인덕터를 선택하는 것이 중요합니다.
다음으로 고려해야 할 사항은 인덕터가 처리할 수 있는 최대 전류입니다. 인덕터가 포화되면 성능이 크게 저하됩니다. 또한 코어 재질도 중요한데, 특정 주파수 범위에 따라 다양한 페라이트 재질이 사용되기 때문입니다.
다음으로 고려해야 할 매개변수는 주파수 응답입니다. 특히 코어 손실이 적은 페라이트 소재를 사용해야 하는 고주파 응용 분야에서는 더욱 중요합니다.

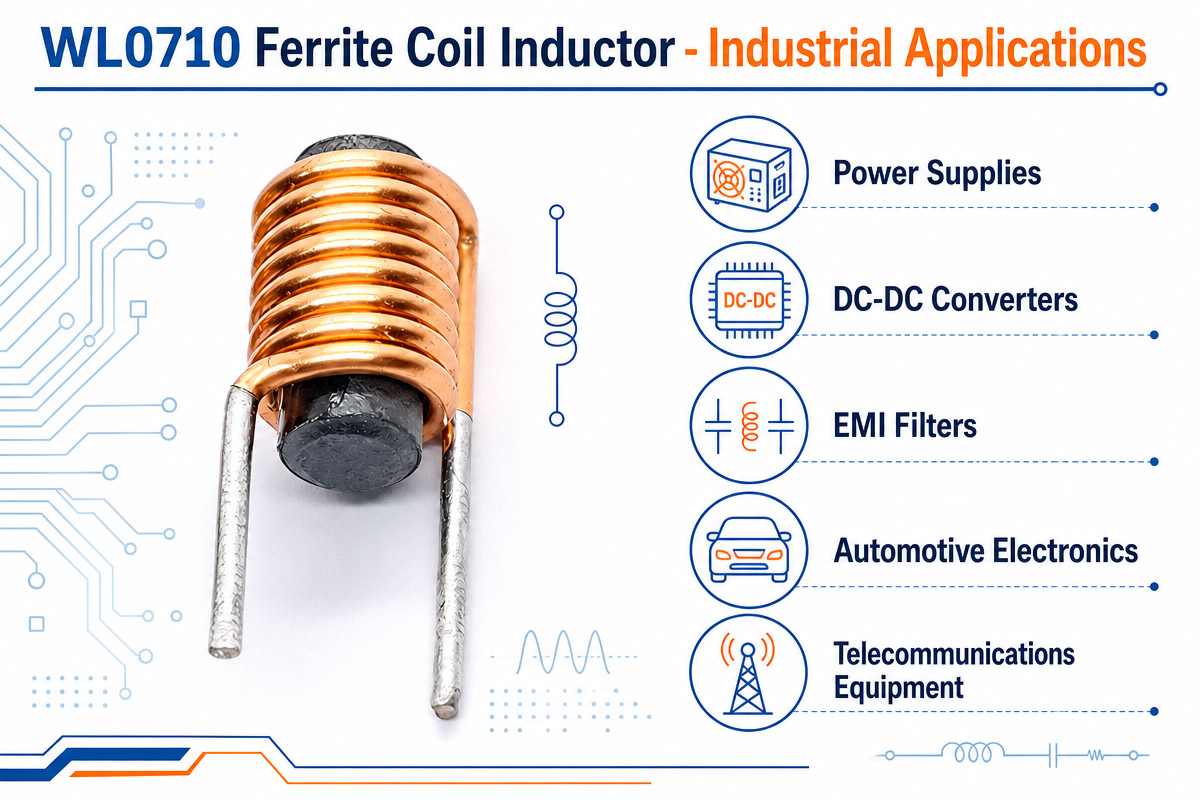

온도 안정성은 특히 자동차 및 산업용 전자 제품에 있어 매우 중요합니다.
소형 전자 기기에서 크기와 패키징은 중요한 요소입니다. 소형 인덕터는 회로의 전기적 요구 사항을 충족해야 합니다.
또한, 페라이트 인덕터는 에너지 손실과 과열을 방지하기 위해 낮은 직류 저항이 필요합니다.
특히 민감한 통신 장비나 의료 기기의 경우, 회로의 정상적인 작동을 보장하기 위해서는 EMI 성능에 주의를 기울이는 것이 중요합니다. 차폐 페라이트 인덕터는 잡음이 심한 환경에서 사용할 수 있습니다.
또한 비용은 중요한 고려 사항이지만 성능이나 신뢰성에 영향을 미쳐서는 안 됩니다.
신뢰할 수 있는 제조업체와 협력하면 일관된 품질과 안정적인 공급을 보장할 수 있습니다.
마지막으로, 테스트 및 프로토타입 제작 또한 선정 과정에서 중요한 단계입니다. 이러한 과정을 통해 선정된 인덕터가 실제 작동 조건에서 제대로 작동하는지 확인할 수 있습니다.

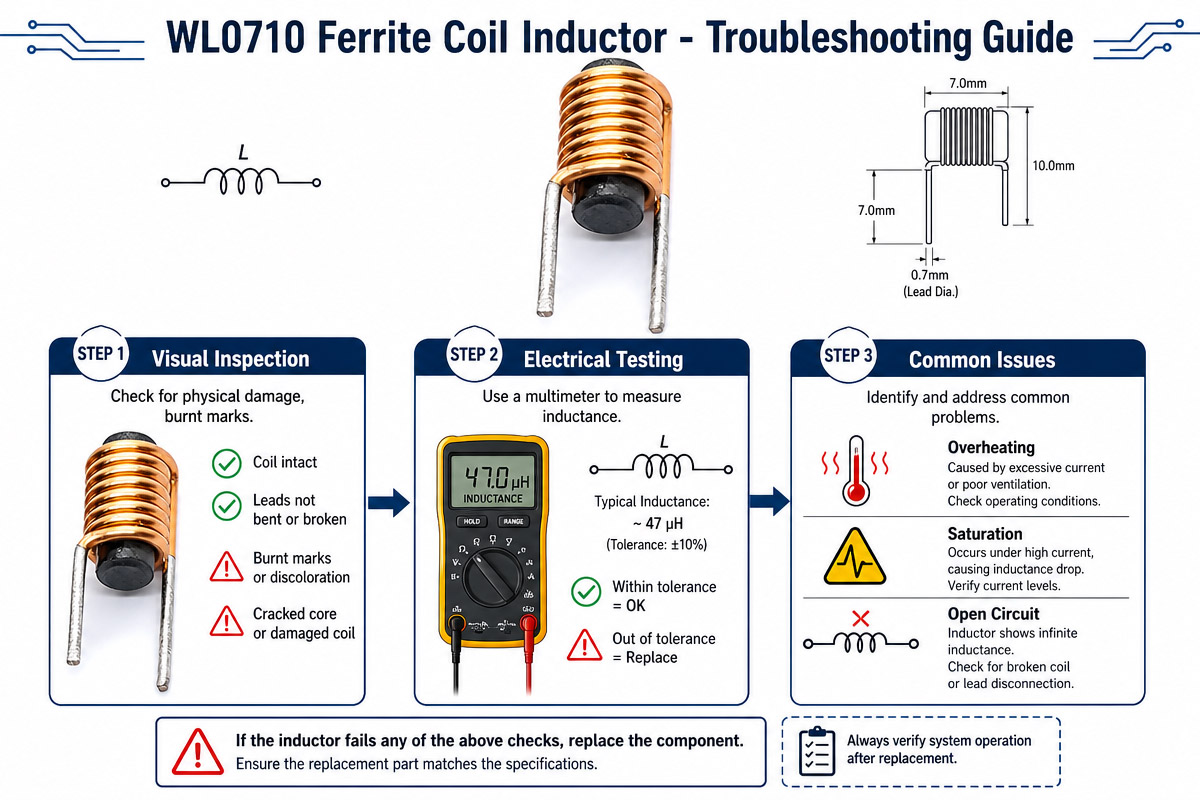

흔히 저지르는 디자인 실수를 피하기 위한 팁
페라이트 코일 인덕터 설계에서 흔히 발생하는 실수 중 하나는 인덕턴스 값을 잘못 선택하는 것인데, 이는 회로의 불안정한 동작을 초래합니다. 또 다른 실수는 인덕터의 전류 포화 현상을 간과하는 것인데, 이는 고부하 조건에서 성능 저하를 야기합니다.
부적절한 열 설계는 인덕터의 과열 및 오작동을 초래할 수 있습니다. 또한 엔지니어들은 인덕터의 EMI 성능을 간과하여 완제품에 노이즈를 발생시키는 경우가 있습니다. 저품질 페라이트 재료는 효율을 저하시키고 에너지 손실을 증가시킵니다. 잘못된 권선 방식 역시 인덕턴스 값의 안정성에 영향을 미칠 수 있습니다. 적절한 시뮬레이션, 테스트 및 재료 선택을 통해 이러한 오류를 방지할 수 있습니다.
페라이트 코어 인덕터의 인덕턴스 계산 방법
전력 전자 장치 설계 시 가장 중요한 고려 사항은 페라이트 코어 인덕터의 인덕턴스를 계산하는 것입니다. 핵심은 코어의 모든 매개변수를 파악하고 응용 분야에 적합한 모델을 사용하는 것입니다. 페라이트 코어는 코어 손실이 적어 고주파 응용 분야에서 선호되는 선택입니다. 페라이트 코어 인덕터의 인덕턴스를 추정하는 데에는 여러 가지 접근 방식이 사용될 수 있습니다.
기본 접근 방식: 인덕턴스 계수(A_L)
가장 일반적이고 쉬운 방법은 인덕턴스 계수(또는 A_L 값)를 사용하는 것입니다. 특히 표준적인 코어 형상에 대해 가장 일반적인 접근 방식입니다. A_L(일반적으로 nH/N²로 표시됨)은 코어 상수이며, 코일 한 바퀴의 인덕턴스입니다. 이는 코어의 기하학적 구조와 투자율에 따라 달라집니다.
인덕턴스(L)는 다음 공식을 사용하여 쉽게 계산할 수 있습니다.
L = ALN 2
어디에:
L은 나노헨리(nH) 단위의 인덕턴스입니다.
A_L은 코어의 인덕턴스 계수(nH/N2)입니다.
N은 코일의 감은 횟수입니다.
이는 1차 설계를 위한 실용적인 접근 방식입니다. A_L 값은 제조사에서 제공하는 코어 데이터시트에서 확인할 수 있으며, 일반적으로 낮은 신호 레벨(예: 1kHz, B < 10가우스)에서 측정됩니다. 많은 코어의 표준 A_L 값은 IEC 62358과 같은 국제 표준에 정의되어 있습니다.
코어의 인덕턴스 A_L이 250 nH/N²이고 10턴을 감았다면, 인덕턴스는 L = 250 nH * 10² = 2500 nH 또는 25 μH가 됩니다.
자기 회로 원리에 기반한 인덕턴스 계산
자기 회로의 원리에 따라 인덕턴스를 계산할 수도 있습니다. 이 방법은 더 유연하며 공극과 같은 추가적인 요소를 고려하고자 할 때 사용할 수 있습니다.
인덕턴스는 다음 요소에 의해 결정됩니다.
L = N ^ 2 / \mathcal{R}_{합계}
여기서 $\mathcal{R}_{\text{total}}$은 자기 회로의 총 자기저항입니다. 자기저항은 전기 저항의 자기적 등가값이며, 다음 공식을 사용하여 자기 회로의 각 부분(코어 및 공극)에 대해 계산됩니다.
ℛ = l μ 0 μ r A
위치:
l은 해당 구간의 자기 경로의 평균 길이입니다.
μ₀는 진공의 투자율(4π × 10⁻⁷ H/m)입니다.
μᵣ는 물질의 상대 투과율입니다.
A는 단면적입니다.
단면적과 길이가 균일한 코어의 전체 자기저항은 코어의 자기저항과 공극의 자기저항의 합입니다. ℛtotal = ℛcore + ℛgap. 이 접근 방식은 유용합니다. 낮은 μᵣ = 1 값을 갖는 공극을 추가하면 전체 자기저항이 증가하고 결과적으로 인덕턴스가 감소함을 보여줍니다. 이는 높은 직류 바이어스 전류의 영향으로 코어가 포화되는 것을 방지하기 위해 사용되는 설계 방식입니다.
추가 고려 사항
이러한 접근 방식은 좋은 출발점이 되지만, 페라이트 코어 인덕터의 "실제" 인덕턴스를 계산하는 것은 다소 복잡할 수 있습니다. 인덕턴스는 일정하지 않고 작동 조건에 따라 변합니다. 따라서 설계 시 다음과 같은 사항을 고려해야 합니다.
DC 바이어스: DC 전류가 권선을 통과할 때 유효 인덕턴스가 감소하고 코어가 더 포화됩니다. 따라서 설계자는 공칭 무바이어스 값 대신 필요한 LI^2 에너지를 고려한 차트의 A_L 값을 사용하는 것이 바람직합니다.
주파수: 페라이트 재료의 투자율은 주파수에 따라 달라집니다. 따라서 고주파 응용 분야에서는 인덕턴스와 코어 손실(ESR)을 주파수 의존적인 요소로 고려해야 합니다.
공극 모델링: 단순 자기저항 공식은 가장자리 자속의 존재로 인해 공극이 큰 코어에서는 효과적이지 않습니다. 공극 자기저항을 정확하게 계산하려면 보다 복잡한 모델이 필요합니다.
맺음말
위에서 언급했듯이, L = A_L * N² 공식에 기반한 A_L 접근법은 인덕턴스를 결정하는 빠르고 널리 사용되는 방법이지만, 보다 복잡한 설계의 경우 자기 회로 접근법이나 주파수 의존 모델을 사용해야 할 수도 있습니다.
