WL106629 DEF 제어용 소형 디젤 SCR 솔레노이드

SCR 솔레노이드는 디젤 배기가스 제어 장치(DEF)의 구성 요소로 사용되는 선택적 촉매 환원(SCR)용 솔레노이드를 말합니다. 솔레노이드는 일반적으로 전류가 흐를 때 기계적 운동을 발생시키는 전자석의 일종입니다.

선택적 촉매 환원(SCR)용 솔레노이드의 경우, 이는 디젤 배기 유체(DEF)의 흐름을 제어하는 액추에이터를 의미합니다. 실제로 SCR용 솔레노이드는 질소산화물(NOx) 가스 배출량을 줄이는 것을 목표로 작동합니다.

SCR 솔레노이드 주요 특징

SCR용 솔레노이드는 디젤 엔진의 DEF(디젤 배기액) 분사에 빠른 응답 속도를 제공합니다. 또한 안정적인 전자기적 성능과 낮은 전력 소비량을 자랑합니다.

고품질 SCR용 솔레노이드는 내식성 재질로 제작되어 DEF 액체 및 가혹한 작동 환경에 대한 내성을 제공합니다.

SCR 솔레노이드는 정확한 DEF 투입량을 제공하여 NOx 배출량을 효율적으로 줄이고 디젤 엔진이 유로 5 및 유로 6과 같은 환경 기준을 충족할 수 있도록 합니다.

무료 견적 받기

PDF로 다운로드

자동차용 SCR 솔레노이드 제품 개요

SCR 솔레노이드는 디젤 엔진 시스템에 설치되는 전자기 밸브입니다. 이 솔레노이드는 디젤 배기 유체(DEF)를 적절히 분사하여 선택적 촉매 환원 반응을 일으켜 질소산화물(NOx) 배출량을 최소화하는 역할을 합니다. SCR 솔레노이드는 자동차, 산업, 농업 및 중장비 엔진에 널리 사용됩니다.

일반적으로 솔레노이드는 솔레노이드 코일, 플런저, 스프링, 밸브 본체, 밀봉 메커니즘, 전기 연결부 등 여러 구성 요소로 이루어져 있습니다.

코일에 전원이 공급되면 코일에서 생성된 자기장이 플런저를 당겨 수행해야 할 작업에 따라 밸브를 열거나 닫습니다.

이러한 솔레노이드의 주요 특징으로는 빠른 응답 속도, 안정적인 성능, 에너지 절약, 고온 저항성, 방수 및 내식성이 있습니다. SCR 솔레노이드는 DC 12V, 24V 등 다양한 전압으로 제공되며 OEM 맞춤 제작 옵션도 지원합니다.

자동차 SCR 솔레노이드 밸브 동영상

고하중 SCR 솔레노이드 밸브 상세 정보 표시

자동차용 SCR 솔레노이드 밸브 기술 데이터시트

브랜드	웨이롱 테크놀로지	모델 번호	WL106629
정격 전압 (V)	DC 12V 또는 24V	정격 전력 (W)	10-12 W
미디어	온수 또는 공기	유지력(N)	150 —– 300 GF
항구 :	지름 10mm	재설정 시간(들)	1 S
서비스 라이프	100만 번	인증	CE, RoHS, ISO9001,
자재	나일론	리드선 길이(mm)	200
스타일 설치	플랜지	치수 허용 오차	+/- 0.1 mm
방수	IP-68	절연 클래스	B
하이포트 테스트	교류 600V 50/60Hz 2초	비여기 유지력	0
작동 온도	-10 C-100 ° C ~	듀티 사이클	1-100%
MPa에서 근무 중	0에서 0.25 MPa까지	지불 기간	TT 또는 LC At Sight
샘플 주문	가능	품질 보증	2 년도
MOQ	1000 PCS	공급 능력	주당 5000개
배송시간	30일	로드 포트	심천

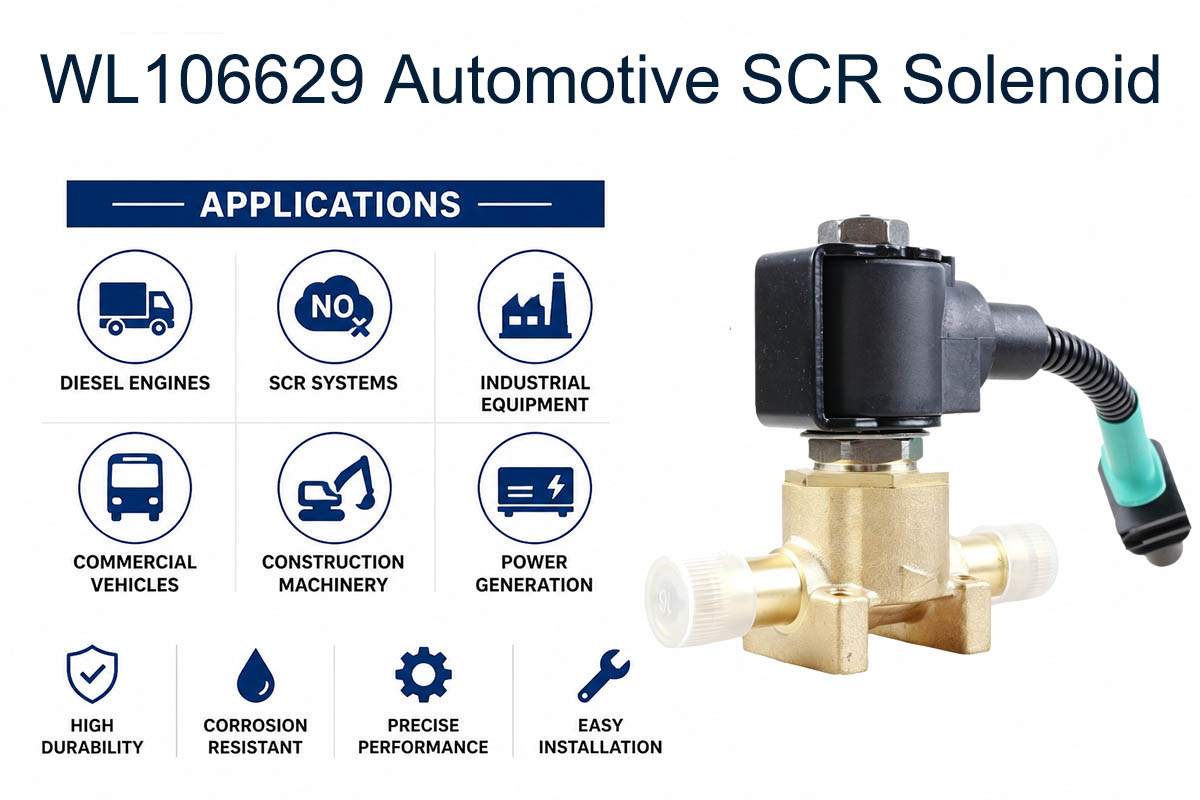

SCR 솔레노이드 자동차 적용 가이드

SCR 솔레노이드는 디젤 엔진의 배기가스 처리 과정에서 DEF(디젤 배기액)를 정밀하게 분사하는 데 널리 사용됩니다. 이 장치는 SCR 촉매 시스템에 공급되는 DEF의 양을 제어하는 역할을 합니다.

SCR 솔레노이드는 자동차 분야에서 대형 트럭, 버스, 픽업트럭, 상용차 및 승용 디젤 차량에 흔히 사용됩니다. 다양한 종류의 트랙터와 수확기를 포함한 농업 장비, 특히 디젤 엔진을 많이 사용하는 장비는 SCR 솔레노이드 없이는 작동할 수 없습니다.

SCR용 솔레노이드는 굴삭기, 불도저, 로더, 크레인 등 건설 장비에 널리 사용됩니다. 또한 선박 엔진, 광산 장비, 발전기, 고정식 디젤 엔진 등 산업 분야에서도 SCR 솔레노이드가 사용됩니다. 이 솔레노이드는 DEF(디젤 배기액)를 정확하게 투입하여 연비를 향상시키고 배기가스 배출량을 줄이며 유로 6, EPA, Tier 4와 같은 환경 규제를 충족합니다.

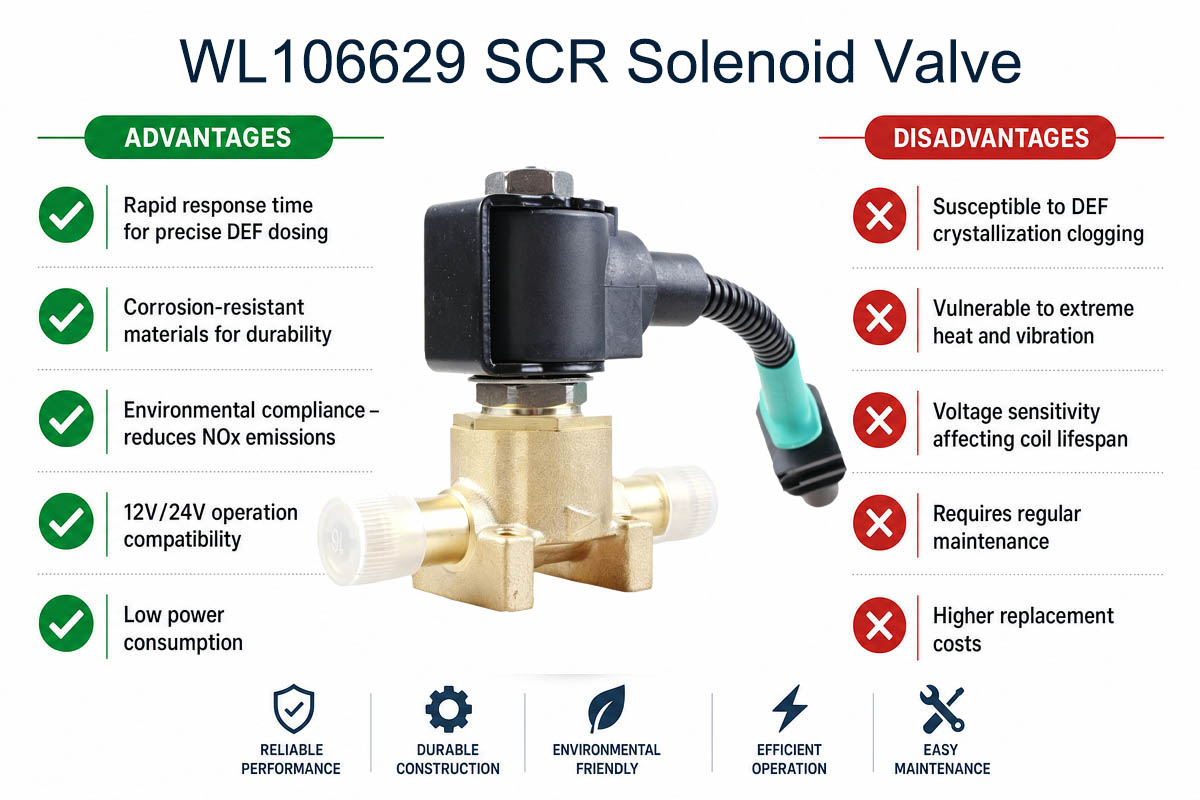

SCR 솔레노이드의 장점과 단점

SCR 솔레노이드의 장점

SCR 솔레노이드는 NOx 배출량을 크게 줄여줍니다. 이 부품은 스위칭 속도가 빠르고 신뢰성이 매우 높습니다. 최근 개발된 SCR 솔레노이드는 크기가 작아지고 에너지 효율이 향상되어 자동차 및 산업용으로 모두 적합합니다.

고품질 솔레노이드는 다양한 환경 요인에 대한 저항력이 뛰어나 내구성이 우수합니다. 이러한 솔레노이드는 극한 조건에서도 상당한 시간 동안 작동할 수 있습니다. SCR용 솔레노이드의 또 다른 중요한 장점은 디젤 엔진이 다양한 규제 및 환경 기준을 충족하는 데 도움을 준다는 것입니다. 따라서 SCR용 솔레노이드는 연비를 향상시키고 환경 오염을 방지합니다.

SCR 솔레노이드의 단점

현재 SCR 솔레노이드의 주요 단점 중 하나는 저품질 DEF 유체에 취약하고 정기적인 유지 보수가 부족하다는 점입니다. 과도한 오염, 과열, 잘못된 전압 설정은 수명을 단축시킵니다.

DEF 액체는 어는점 이하에서 결정화될 수 있으며, 이는 SCR 시스템과 솔레노이드 자체의 전반적인 성능에 부정적인 영향을 미칩니다. 주요 단점 중 하나는 이러한 장치의 작동을 제어하기 위해 복잡한 전자 장치가 필요한 경우가 많다는 것입니다. 마지막으로, SCR 솔레노이드는 일반 솔레노이드보다 제조 및 교체 비용이 더 높을 수 있습니다.

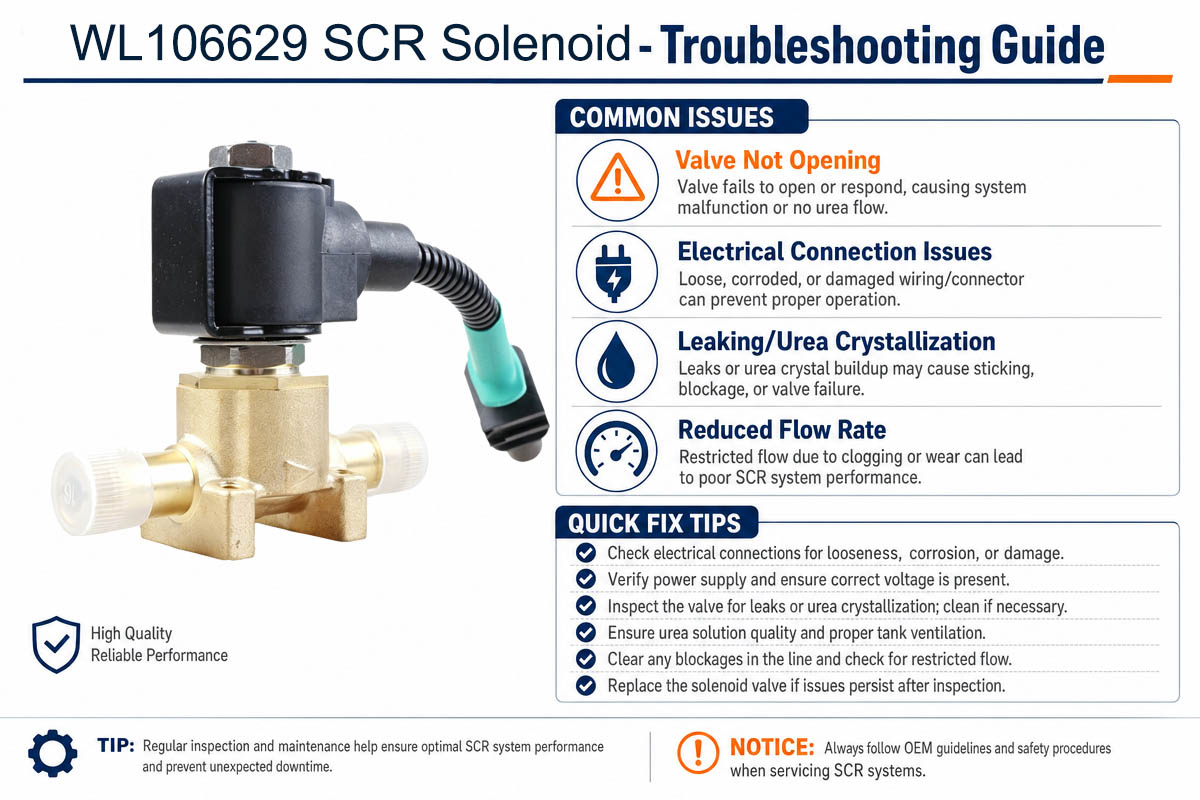

일반적인 문제 해결 프로세스

SCR 솔레노이드 문제는 일반적으로 솔레노이드가 작동하지 않거나 멈추지 않는 두 가지 유형으로 나뉩니다. 먼저 전반적인 문제 해결을 시도한 다음, 구성 요소별로 세부적인 점검을 진행하십시오.

1단계: 안전 제일 및 육안 검사

전원 차단: 항상 시스템의 전원 공급 장치를 차단하고 전원을 끄십시오.

육안 검사: SCR, 솔레노이드 및 회로 기판을 검사하십시오. 탄 자국, 손상된 전선 또는 커넥터가 있는지 확인하십시오. 과열 징후가 있는지 주의 깊게 살펴보십시오.

2단계 기본 전기 점검

퓨즈 점검: 회로 차단기가 트립되었는지 확인하십시오. 트립된 경우 회로 차단기의 연속성을 점검하고 필요한 경우 새 것으로 교체하십시오.

전선 및 커넥터 점검: 손상되었거나, 타버렸거나, 연결이 느슨한 전선과 커넥터를 확인하십시오. 특히 커넥터는 핀 하나라도 헐겁게 연결되어 있으면 단선이 발생할 수 있으므로 더욱 주의 깊게 점검해야 합니다.

저항 점검: 멀티미터를 사용하여 솔레노이드 코일 핀 사이의 저항을 측정하십시오. 측정값을 제조업체 사양과 비교하십시오. 측정값이 무한대이면 솔레노이드에 결함이 있는 것입니다.

3단계: 오류 분리

제어 신호 점검: 제어 보드가 SCR 게이트에 적절한 트리거 전압을 보내는지 확인하십시오.

SCR 바이패스(주의해서 사용): 이 방법은 SCR 또는 솔레노이드의 고장 여부를 판단하는 데 도움이 될 수 있습니다. 회로 구조를 정확히 알고 안전 조치를 취할 수 있는 경우에만 SCR을 바이패스하십시오. 바이패스 테스트 결과 솔레노이드가 정상적으로 작동하면 SCR 또는 트리거 회로에 문제가 있는 것입니다.

⚠️ 일반적인 SCR 솔레노이드 고장 유형

일반 릴레이를 사용하면 SCR 솔레노이드에서 발생할 수 있는 그런 고장 모드가 발생하지 않습니다.

고장 모드 일반적인 증상 가능한 근본 원인

솔레노이드가 꺼지지 않고 계속 작동하는 문제 (제어 신호가 없는데도 솔레노이드에 전원이 공급됨). 이 문제는 종종 SCR을 통해 흐르는 누설 전류 때문에 발생합니다.

솔레노이드가 작동하지 않습니다(켜지지 않음). 이는 종종 회로 단선 또는 작동 신호 부족을 나타냅니다.

솔레노이드가 간헐적으로 켜졌다 꺼졌다 합니다(채터링). 솔레노이드에서 채터링 현상이 발생하는 이유는 SCR의 "유지 전류" 또는 "dI/dt" 때문입니다.

🔎 각 고장 모드에 대한 상세 진단

SCR 솔레노이드 회로에서 특정 고장 모드를 해결하는 방법은 다음과 같습니다.

1. 솔레노이드가 꺼지지 않고 계속 켜져 있습니다.

이 경우 제어 신호가 꺼졌는데도 솔레노이드가 계속 켜져 있습니다. 이는 일반적으로 SCR이 꺼지지 않았음을 의미합니다. 이러한 현상의 일반적인 원인은 SCR 내부의 "스너버" 회로의 누설 전류입니다.

진단: SCR 솔레노이드에는 전압 스파이크로부터 SCR을 보호하는 저항과 커패시터로 구성된 스너버 회로가 있습니다. 동시에 이 스너버 회로는 SCR이 꺼지더라도 전류(예: 4mA)가 흐르도록 합니다. 이러한 누설 전류로 인해 민감하고 저전력인 솔레노이드가 계속 작동할 수 있습니다.

해결책: 회로에 '방전' 저항을 추가합니다. 이렇게 하면 전류가 코일을 통과하는 대신 방전 저항을 통해 흐르게 되어 솔레노이드가 꺼집니다.

2. 솔레노이드가 켜지지 않음 (계속 꺼짐)

이 경우는 매우 전형적이며, 흔히 구성 요소 중 하나가 단순히 고장난 경우를 나타냅니다.

진단: 전원 경로를 점검하십시오. 솔레노이드, 배선, 퓨즈 및 트리거 회로의 신호를 점검하여 단선된 부분을 찾아야 합니다.

해결책: 고장난 부품(퓨즈, 끊어진 배선, 불량 SCR)을 수리하거나 교체하십시오.

3. 솔레노이드 작동 시 덜컹거림 또는 간헐적 작동

이는 SCR의 "유지 전류" 요건과 관련된 가장 어려운 문제입니다.

진단: 이 문제는 구형 솔레노이드보다 전류 소모량이 적은 최신 에너지 절약형 솔레노이드 때문에 발생합니다. 이 경우 솔레노이드 전기자가 최종 스트로크 위치에 도달하면 소모되는 전류가 SCR의 래칭 상태를 유지하기에 너무 낮아집니다.

해결책: SCR에 병렬로 저항을 설치하십시오. 일정한 최소 전류가 흐르도록 하여 전류가 순간적으로 감소하더라도 SCR이 잠금 해제되는 것을 방지합니다.

💡 용어에 대한 참고 사항

인터넷에서 해결책을 찾을 때 "SCR"이라는 용어가 차량 수리와 관련하여 두 가지 의미로 사용되므로 주의해야 합니다.

실리콘 제어 정류기(본 가이드에서는 SCR로 지칭)

선택적 촉매 환원(디젤 배기 시스템의 일부) 예를 들어, 퍼킨스 엔진 진단에서 냉각수 전환 밸브를 제어하는 "SCR 릴레이"가 언급될 수 있습니다. 이는 실리콘 스위치가 아닌 디젤 배기 시스템을 가리키는 것입니다. "실리콘 제어 정류기" 또는 "SCR 솔레노이드"와 같이 전체 검색어를 사용하십시오.

자동차 SCR 솔레노이드 관련 FAQ

1. 솔레노이드 작동과 관련된 SCR의 차단 문제 (누설 전류).

이것이 가장 흔한 문제입니다. SCR 모듈에는 "스너버" 내부 회로(저항과 콘덴서)가 있어 SCR이 "꺼진" 상태일 때에도 120V 회로에서 최대 4mA의 누설 전류를 발생시킵니다.

이 전류가 솔레노이드의 최소 차단 전류를 초과하는 순간, 솔레노이드는 계속 작동 상태가 됩니다. 해결 방법: 누설 전류를 차단하기 위해 솔레노이드에 병렬로 부하 저항을 추가합니다.

2. SCR 솔레노이드가 덜컹거리거나 저절로 꺼지는 이유는 무엇입니까?

SCR 솔레노이드는 내부에 흐르는 전류가 유지 전류라고 하는 특정 한계값보다 클 때 계속해서 켜진 상태를 유지합니다.

최신 솔레노이드는 에너지 효율이 높아 전기자 회로가 닫힌 후 전류 소모량이 매우 낮아지는 경향이 있으며, 때로는 SCR의 유지 전류보다 작아져 자동으로 꺼지게 됩니다. 해결책은 SCR에 병렬로 "유지 전원" 저항을 추가하는 것입니다.

3. SCR 솔레노이드에서 발생하는 역기전력으로부터 SCR 솔레노이드를 보호하는 방법은 무엇입니까?

솔레노이드 코일은 작동될 때 에너지장을 생성합니다. 솔레노이드가 꺼지면 이 에너지장이 붕괴되면서 높은 전압의 역기전력(back EMF) 스파이크가 발생하여 SCR을 손상시킬 수 있습니다.

직류 회로의 경우, 가장 간단한 해결책은 코일 단자에 역극성으로 플라이백 다이오드를 병렬로 연결하는 것입니다. 다이오드는 코일에 최대한 가깝게 설치해야 하며, 정격 전압은 회로 전압의 최소 1.5~2배 이상이어야 합니다.

교류 회로의 경우: 교류 전류는 주기적이므로 다이오드는 도움이 되지 않습니다. 교류 회로에는 SCR 양단에 RC 스너버 회로(저항과 커패시터를 병렬로 연결)를 사용하십시오.

4. SCR 솔레노이드를 선택하는 기준은 무엇입니까?

전압은 SCR을 선택하는 여러 기준 중 하나일 뿐입니다. 하지만 솔레노이드용 SCR의 경우, 다음과 같은 사항도 고려해야 합니다.

SCR의 RMS 전류 정격은 솔레노이드의 공칭 유지 전류보다 최소 1.5배에서 2배 이상 커야 합니다.

SCR 솔레노이드는 작동을 시작하는 순간 정상 상태 값의 10~20배에 달하는 엄청난 서지 전류가 필요합니다. 따라서 최대 비반복 서지 전류 정격(ITSM)은 이러한 서지 전류를 견딜 수 있을 만큼 충분히 커야 합니다.

5. SCR 솔레노이드는 교류 및 직류 회로 모두에 사용할 수 있습니까?

가능은 하지만, 교류 회로에서는 사용 방법이 달라야 합니다.

DC 솔레노이드. 간단합니다. SCR 하나만 사용하면 되고, 플라이백 다이오드를 추가하여 SCR을 보호해야 합니다.

교류 솔레노이드. 교류 회로에서는 전류가 주기당 두 번 0으로 변하기 때문에 교류 솔레노이드를 제어하려면 최소 두 개의 SCR이 필요합니다.

6. 기계식 스위치나 릴레이로 SCR 솔레노이드를 작동시킬 수 있습니까?

가능은 하지만, SCR은 래칭 소자라는 점을 기억해야 합니다. SCR은 게이트에 짧은 펄스를 가하여 활성화시킨 후, 게이트 신호를 제거하더라도 SCR은 계속 켜진 상태를 유지합니다.

이는 부하 전류가 유지 전류보다 작아질 때까지 계속됩니다. 따라서 SCR은 연속적인 트리거 펄스를 제공해야 하는 트랜지스터와는 다릅니다.

7. 배선 문제의 징후를 해결하는 방법은 무엇입니까?

SCR과 솔레노이드를 사용하는 회로의 문제를 해결하려고 할 때, 종종 제어 배선과 관련된 문제인 경우가 있습니다. 다음과 같은 문제들을 확인해 보세요:

"정상 이하" 또는 "정상 이상" 전류를 나타내는 활성 진단 코드가 있습니다. 대부분의 경우 이는 개방 회로 또는 접지 단락이 있음을 의미합니다.

트리거 또는 전원선의 저항이 높습니다. 이러한 문제는 커넥터의 부식이나 배선 마모를 나타냅니다.

8. SCR 솔레노이드란 무엇입니까?

네. 최신 디젤 엔진에서 "SCR"은 선택적 촉매 환원(Selective Catalytic Reduction)의 약자로, 배기가스 처리 시스템입니다. 따라서 "SCR 솔레노이드"는 냉각수 전환 밸브나 애드블루(AdBlue) 계량 밸브처럼 릴레이로 제어되는 부품들을 지칭할 수 있습니다.

SCR 시스템과 관련된 엔진 진단 오류 코드(예: 코드 2814)는 일반적으로 유체 품질 또는 도징 시스템과 관련이 있습니다.

SCR 솔레노이드 밸브 선택 가이드

솔레노이드 회로에 적합한 실리콘 제어 정류기(SCR)를 선택하는 것은 전자공학의 전문 분야이지만, 여기서는 주요 선택 사항들을 안내해 드리겠습니다.

기본 기계식 릴레이 스위치를 선택하는 것은 비교적 간단한 과정이지만, SCR을 선택할 때는 SCR 자체의 특정한 스위칭 특성과 솔레노이드의 유도 특성, 그리고 회로의 기본 전기적 매개변수를 고려해야 하므로 특별한 주의가 필요합니다.

주요 선택 단계를 살펴보겠습니다.

⚡ 1. 전기적 매개변수 일치 (필수 조건)

모든 선택 단계의 시작입니다. SCR의 정격은 회로 요구 사항보다 높아야 합니다.

매개변수 | 정의 | 선택

전압(VDRM/VRRM): SCR이 꺼져 있을 때 견딜 수 있는 최대 전압입니다. 최대 공급 전압의 1.5배에서 2배 사이를 선택하십시오.

120V AC의 전압 변동에는 200V 또는 400V SCR을 사용하십시오.

전류(ITRMS) SCR이 "켜짐" 상태에서 유지할 수 있는 최대 연속 RMS 전류입니다. > 2배의 안전 여유를 둔 정상 상태 솔레노이드 유지 전류를 선택하십시오.

서지 전류(ITSM): SCR이 한 주기(예: 50/60Hz) 동안 견딜 수 있는 최대 일회성 비반복 전류입니다. > 솔레노이드 돌입 전류를 선택하십시오. 돌입 전류는 정상 상태 전류 값의 10~20배일 수 있습니다.

솔레노이드가 1암페어를 소모하는 경우, SCR 정격 용량을 50~75% 낮추는 것이 좋습니다. 2~4암페어 정격의 SCR을 선택하십시오.

🔥 2. 유지 전류 매개변수를 올바르게 설정하세요 (가장 흔한 함정)

이 매개변수는 가장 중요하면서도 초보자가 가장 혼동하기 쉬운 부분입니다. SCR의 유지 전류(IH)는 SCR이 켜진 상태를 유지하는 데 필요한 최소 전류 레벨입니다.

문제점: 오늘날의 솔레노이드는 에너지 효율을 높이도록 설계되어 작동 후에는 매우 적은 전류를 소모합니다. 만약 정상 상태 전류가 SCR의 유지 전류보다 낮으면 SCR이 자동으로 꺼지면서 불필요한 채터링이 발생하고 솔레노이드가 작동을 멈추게 됩니다.

고르는 방법:

솔레노이드의 최소 유지 전류를 확인하십시오. 해당 값은 부품 데이터시트에 나와 있습니다.

솔레노이드의 최소 작동 전류보다 유지 전류가 낮은 SCR을 선택하십시오.

해당 부품 재고가 없는 경우, 전류 부하를 인위적으로 증가시켜야 합니다. 솔레노이드 코일에 병렬로 "보조 전류" 저항을 추가하십시오. 이 저항은 솔레노이드 작동 전류의 5~10%에 해당하는 추가 전류를 소모해야 합니다.

🛡️ 3. 회로에 스너버 보호 장치가 필요한지 확인하십시오.

알려진 바와 같이 솔레노이드는 유도 회로입니다. 유도 회로가 꺼지면 회로에 높은 전압 스파이크가 발생합니다. 이러한 스파이크는 SCR을 소손시킬 수 있습니다. 에너지를 흡수하고 dV/dt를 제한하기 위해 SCR에 스너버 회로(직렬 저항과 커패시터)가 추가됩니다.

선택 옵션:

옵션 사용 시점

스너버 회로가 내장된 SCR은 저전력 및 범용 회로에 가장 간단한 방법입니다.

외부 스너버 회로가 있는 SCR은 고부하 애플리케이션에서 가장 널리 사용됩니다. 이를 통해 실제 값을 제어할 수 있습니다.

SCR 스너버리스는 순수 저항 부하 또는 일부 특수 AC 회로에서만 사용되는 변형입니다.

스너버 회로 설계의 출발점:

저항(R): 접점 전압 1볼트당 0.5Ω ~ 1Ω. 24V 회로의 경우 10Ω ~ 22Ω 저항을 시작점으로 사용하십시오.

접점에는 암페어당 5µF ~ 1µF의 커패시터(C)를 사용하십시오. 1A 전류의 경우 0.47µF 또는 1µF 커패시터를 선택하십시오.

최적의 R/C 비율을 선택하는 유일하고 확실한 방법은 오실로스코프로 직접 측정해 보는 것입니다.

🔧 4. 적절한 패키지와 기술을 선택하세요

회로의 물리적 부분과 제어 부분을 고려하십시오.

개별 SCR vs. 모듈: 간단한 저전력 애플리케이션에는 TO-220 하우징에 들어 있는 개별 SCR 하나를 사용합니다. 고전력 및 3상 제어에는 여러 개의 SCR이 내장된 전용 SCR 모듈을 사용합니다.

AC/DC 제어:

DC 솔레노이드: SCR 1개를 사용합니다.

교류 솔레노이드: 교류 사인파의 양의 반파와 음의 반파를 모두 제어해야 합니다. SCR 두 개를 역방향으로 연결하거나 TRIAC 하나를 사용하십시오.

선발 과정 요약:

크기 결정: 솔레노이드의 최대 전류 및 정상 상태 전류 정격을 확인하십시오. 정격 용량의 두 배에 해당하는 SCR을 선택하십시오.

래치 기능을 활성화하십시오. 필요한 전류에서 래치 기능이 잘 작동하는 SCR을 선택하십시오. 필요한 경우 병렬 저항을 추가하십시오.

보호하십시오. 내장형 또는 외부형 SCR 스너버 회로를 사용하십시오.

구성 방법: DC용 SCR 1개, AC용 SCR/TRIAC 2개
