Capitolo 1: Introduzione su Custom Elettrovalvola
Uno degli elementi chiave dei moderni sistemi di controllo dei fluidi è l'elettrovalvola personalizzata. Le elettrovalvole personalizzate trovano ampio impiego nell'automazione industriale, nelle macchine di produzione, nei sistemi HVAC, negli impianti di trattamento delle acque, nei dispositivi medicali, nei sistemi automobilistici e nei sistemi di domotica.
Le elettrovalvole sono considerate la soluzione ottimale per la commutazione di fluidi, il controllo del flusso, la regolazione della pressione e il controllo direzionale grazie alla rapida velocità di risposta, all'affidabile controllo elettromagnetico, alla struttura compatta e alla facile integrazione con i sistemi di controllo automatico.
Tuttavia, una selezione errata dell'elettrovalvola, un'installazione scorretta, condizioni di lavoro inadeguate e una manutenzione insufficiente possono causare guasti alle apparecchiature, perdite di fluido, prestazioni instabili e una riduzione della durata della valvola.
La guida completa alle elettrovalvole vi aiuterà a ottenere le informazioni necessarie su questo tipo di dispositivi, trattando argomenti quali: cos'è un'elettrovalvola, come funziona, i tipi di elettrovalvole, le applicazioni, il processo di produzione, la risoluzione dei problemi, come scegliere un'elettrovalvola, le tendenze future nella tecnologia delle elettrovalvole, ecc.
Se sei un ingegnere, un progettista di macchine, un responsabile degli acquisti o semplicemente un consumatore, comprendere i principi di base delle elettrovalvole può aumentare l'affidabilità del sistema e ridurre i costi di manutenzione.
Capitolo 2: Che cos'è un'elettrovalvola personalizzata?
Una valvola solenoide personalizzata è una valvola controllata elettromagneticamente. Viene utilizzata per controllare il flusso di liquidi, gas, olio o altri fluidi mediante forza elettromagnetica.
Il principio di funzionamento è molto semplice: un impulso elettrico attiva una bobina elettromagnetica e genera un campo magnetico che, muovendo un pistone o il nucleo della valvola, apre e chiude il passaggio. Le azioni di apertura e chiusura consentono di controllare il flusso del fluido.
In altre parole, una valvola solenoide è un elemento che crea il collegamento tra il sistema di controllo elettrico e il sistema di controllo del fluido. La valvola converte l'energia elettrica in movimento meccanico per controllare automaticamente il fluido senza intervento manuale.
Rispetto alle valvole tradizionali a comando manuale o pneumatico, le elettrovalvole offrono i seguenti vantaggi:
Tempi di risposta più rapidi
Maggiore controllo
Dimensioni compatte
Integrazione più semplice con il sistema di automazione
Minori esigenze di manutenzione
Per questo motivo le elettrovalvole sono ampiamente utilizzate in applicazioni ad alta frequenza e completamente automatizzate.

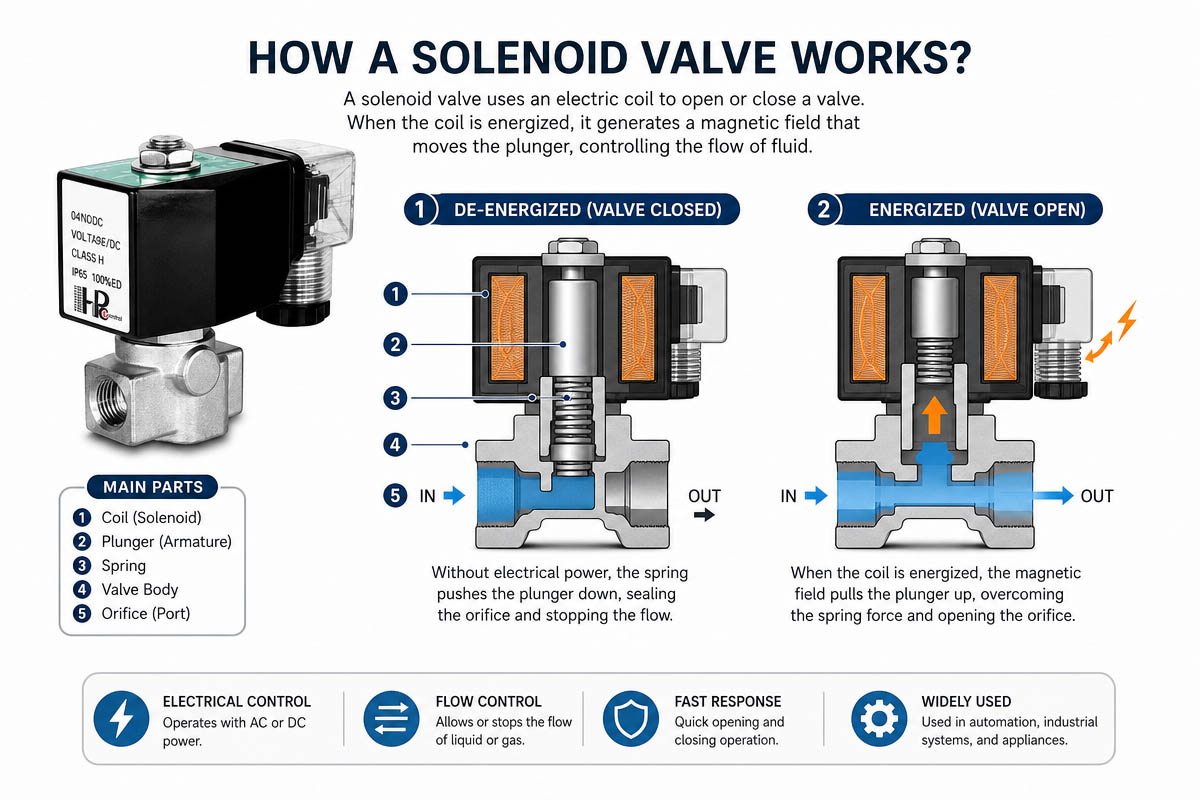

Capitolo 3: Come funziona una valvola solenoide personalizzata
Una valvola solenoide funziona tramite induzione elettromagnetica e movimenti meccanici.
Applicando una tensione alla bobina si genera una corrente elettrica nell'avvolgimento di filo di rame e si crea un campo magnetico che attrae l'armatura o il pistone, modificando la posizione del nucleo della valvola.
A seconda del design della valvola, questo movimento consente quanto segue:
Apertura del canale del fluido.
Chiusura del canale del fluido
Invertire la direzione del flusso
Controllo della pressione
“Quando si spegne l'alimentazione, il campo magnetico scompare. La pressione del fluido e la forza della molla interna riportano il nucleo della valvola nella sua posizione iniziale.
Principali tipologie in base al principio di funzionamento
Elettrovalvola ad azione diretta
Elettrovalvola ad azione diretta: il nucleo della valvola viene mosso direttamente dalla forza elettromagnetica.
vantaggi:
Risposta veloce
Costruzione semplice
Funziona senza differenza di pressione
Utilizzato per applicazioni a bassa portata
Applicazioni tipiche
Refrigeratori d'acqua
Apparecchiature mediche.
Pneumatica in miniatura
Elettrodomestici
Elettrovalvola pilotata
Una valvola a solenoide pilotata utilizza la forza elettromagnetica per azionare una piccola porta pilota che, a sua volta, muove la valvola principale in base alla pressione del fluido.
vantaggi:
Più resistente alla pressione
Ideale per grandi flussi
Basso consumo energetico.
Applicazioni tipiche:
Condotte industriali
Compressori d'aria
Sistemi idraulici e pneumatici
Attrezzature per lavorazioni chimiche
Capitolo 4: Costruzione di un'elettrovalvola
L'elettrovalvola è composta principalmente da due gruppi:
4.1 Assemblaggio EM
Il sistema elettromagnetico converte l'energia elettrica in movimento meccanico.
I componenti principali includono:
Bobina
Nucleo magnetico
Armatura
Pistone
Molle di ritorno
Custodia a spirale
La bobina influisce sui seguenti aspetti:
Pressione magnetica
Periodo di risposta:
Aumento della temperatura
Per sempre.
4.2 Gruppo corpo valvola
Il gruppo del corpo valvola controlla il percorso del flusso del fluido.
I componenti principali includono:
Valvola del corpo
Sede valvola
Nucleo della valvola
Anello di tenuta
Porte di ingresso/uscita
I componenti più importanti tra questi sono il nucleo della valvola e i componenti di tenuta, in quanto influenzano
Prevenzione delle perdite
Affidabilità della commutazione
Per sempre.
Capitolo 5: Tipi di elettrovalvole più utilizzate
Le elettrovalvole possono essere classificate in base alla loro struttura, alla modalità di funzionamento e all'ambiente di utilizzo.
5.1 Classificazione in base alle condizioni operative
Elettrovalvola normalmente chiusa
Se il solenoide non è alimentato, la valvola è chiusa, mentre quando viene alimentata si apre.
applicazioni:
Sistemi di controllo dell'acqua.
Sistemi di arresto di sicurezza |
Automazione industriale
Elettrovalvole normalmente aperte (NO)
Se la valvola perde alimentazione, si apre; quando viene alimentata, si chiude.
applicazioni:
sistemi di raffreddamento
Sistemi di arresto di emergenza
Tenuta della valvola solenoide
Una valvola solenoide a ritenuta mantiene la sua posizione anche in assenza di un'alimentazione elettrica costante.
vantaggi:
Basso consumo energetico
Ideale per dispositivi alimentati a batteria
Lunga durata
5.2 Classificazione in base alla progettazione del canale
I modelli più comuni sono:
Elettrovalvola a 2 vie
Elettrovalvola 3/2.
Elettrovalvola a 4 vie
Elettrovalvola direzionale multifunzione
Sono usati per:
Commutazione fluidica
Distribuzione del flusso
Controllo cilindrico
Controllo della direzione
5.3 Classificazione per mezzo
Diversi mezzi, diverse soluzioni di sigillatura e diversi materiali:
elettrovalvola acqua
elettrovalvola aria
olio per elettrovalvola
elettrovalvola per vapore
elettrovalvola anticorrosione
elettrovalvola ad alta temperatura

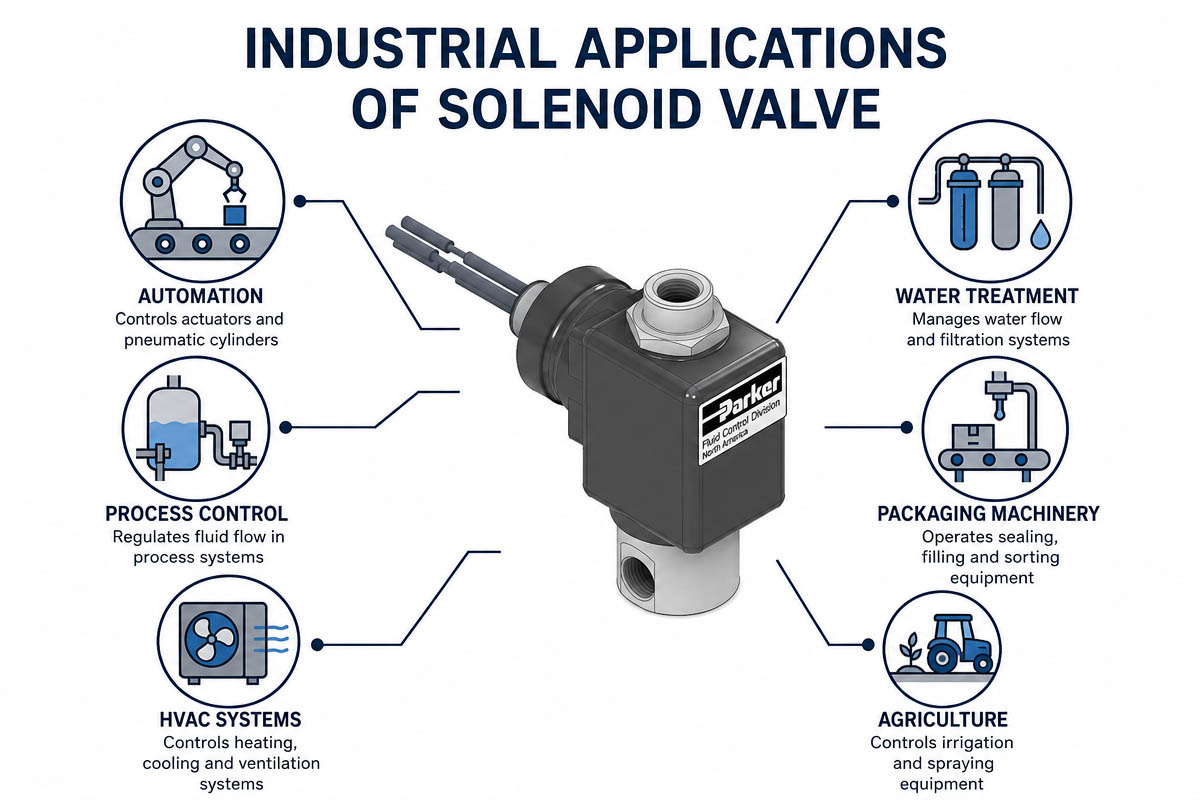

Capitolo 6: Applicazioni delle valvole solenoidi personalizzate
Industria dell'automazione
Le elettrovalvole sono ampiamente utilizzate in:
Linee di produzione:
Robotica
Macchinari per imballaggio.
Sistemi – Pneumatici
Garantiscono un controllo preciso e rapido dei liquidi.
Sistema HVAC
applicazioni:
sistemi di raffreddamento
Sistemi di aria condizionata
Apparecchiature di riscaldamento.
Apparecchiature per il trattamento delle acque
Usi tipici:
Sistemi di depurazione delle acque
Attrezzature per l'irrigazione
Attrezzatura per bicchieri
Dispositivi medicali
Esempi:
Sistema di controllo dell'ossigeno
Attrezzatura da laboratorio
Attrezzatura diagnostica
Applicazioni nell'industria automobilistica
Utilizzato a:
Sistemi di alimentazione
Linee di trasmissione
Sistemi di controllo delle emissioni
Capitolo 7: Vantaggi e svantaggi delle elettrovalvole
Grazie alla loro capacità di fornire un controllo automatico rapido e affidabile, le elettrovalvole trovano ampio impiego nell'automazione industriale, nei sistemi di controllo dei fluidi, negli impianti HVAC, nei dispositivi medicali e nelle macchine intelligenti. Tuttavia, come qualsiasi componente meccanico ed elettrico, le elettrovalvole presentano alcune limitazioni da considerare in fase di selezione.
Vantaggi delle elettrovalvole
7.1 Velocità di reazione rapida
Uno dei principali vantaggi di una valvola a solenoide è la sua rapidità di reazione. La maggior parte delle valvole a solenoide è in grado di aprirsi o chiudersi in pochi millisecondi, il che le rende adatte ad applicazioni ad alta frequenza e automatizzate.
7.2 Controllo automatico semplice
Le elettrovalvole possono essere controllate direttamente da impulsi elettrici provenienti da sistemi PLC, sensori o controllori, ed è per questo che possono essere controllate da remoto e integrate in apparecchiature intelligenti.
7.3 Installazione semplice e design compatto
L'elettrovalvola è più piccola e meno complessa, sia nelle dimensioni che nel design, rispetto a molte valvole tradizionali, il che la rende perfetta per apparecchiature con spazio di installazione limitato.
7.4 Lunga durata e alta affidabilità
Una valvola solenoide ben progettata, con bobine di alta qualità, materiali di tenuta e precisione di fabbricazione, garantirà un funzionamento affidabile e lunghi cicli operativi.
7.5 Applicazioni multiple
Esistono elettrovalvole per acqua, aria, olio, gas, vapore e fluidi chimici.
7.6 Svantaggi delle elettrovalvole
7.7 Bassa pressione e capacità di flusso
Alcune piccole elettrovalvole ad azione diretta non sono adatte per applicazioni ad alta pressione o con portate elevate.
7.8 Consumo di energia e produzione di calore
L'alimentazione continua può comportare un maggiore consumo energetico e un riscaldamento più intenso della bobina, soprattutto in applicazioni con un ciclo di lavoro del 100%.
7.9 Sensibilità ai contaminanti
La polvere, le particelle o le impurità presenti nel fluido possono ostruire il nucleo della valvola o danneggiare gli elementi di tenuta, compromettendo le prestazioni della valvola stessa.
7.10 Una selezione errata può causare problemi
La selezione di una tensione, un intervallo di pressione, una temperatura nominale o un tipo di elettrovalvola errati può causare perdite, surriscaldamento o guasti prematuri della valvola.
In conclusione, le elettrovalvole presentano eccellenti proprietà di automazione e affidabilità, ma una selezione corretta in base alle condizioni operative è fondamentale per massimizzarne la durata.

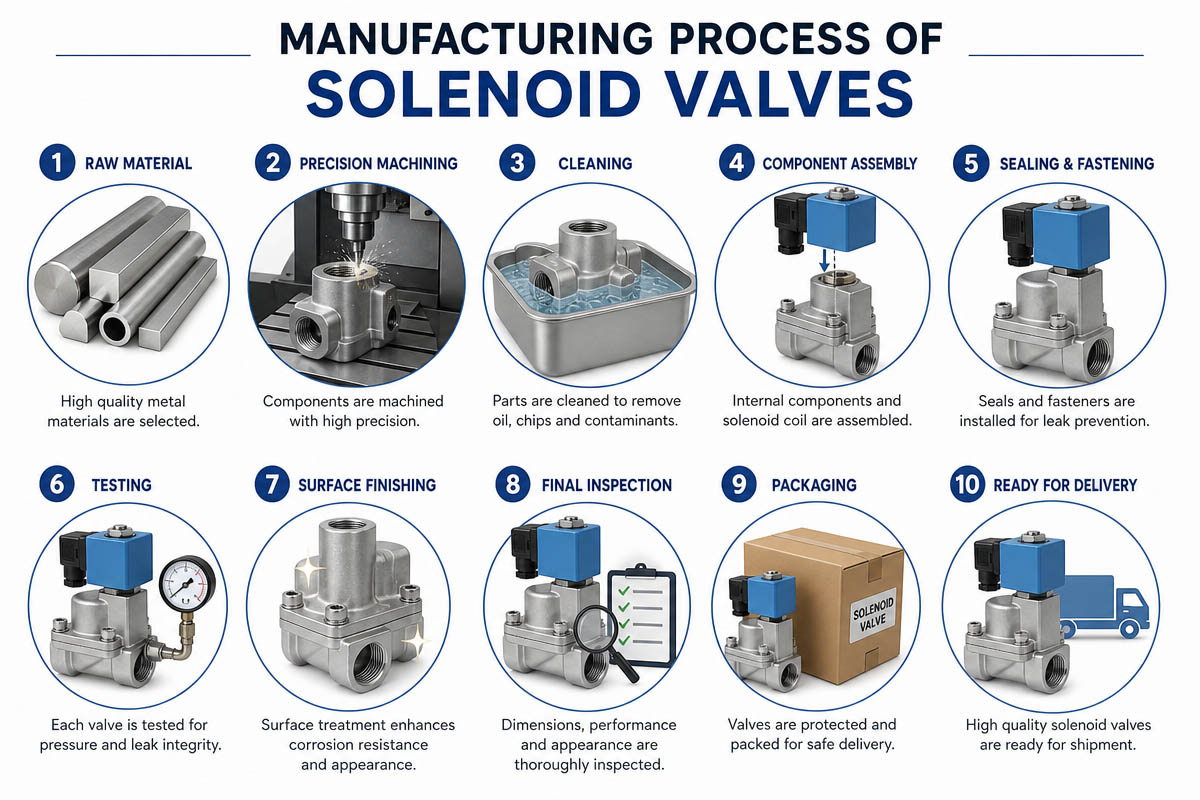

Capitolo 8: Processo di produzione delle elettrovalvole
La qualità di un'elettrovalvola dipende in larga misura dalla precisione del processo produttivo.
8.1 Lavorazione di precisione
Produzione tramite lavorazione CNC:
corpi valvola
Nucleo magnetico
Parti del pistone
L'elevata precisione di lavorazione garantisce che:
Flusso del fluido
Bassa perdita
Prestazioni affidabili
8.2 Avvolgimento della bobina
Utilizzando filo di rame di alta qualità avvolto strettamente per fornire quanto segue:
Proprietà elettromagnetiche stabili
Isolamento
Resistente alle alte temperature.
8.3 Assemblea
I componenti sono:
porte
Steli delle valvole
Anelli di tenuta
Le bobine vengono prodotte secondo standard precisi.
8.4 Prova delle prestazioni
I produttori professionali eseguono i seguenti test:
Test di pressione
Prova di tenuta
Test di tensione
Misurazione del tempo di risposta
Test del ciclo di vita
Capitolo 9: Problemi comuni con le elettrovalvole e come risolverli
9.1 L'elettrovalvola non funziona
Motivi:
Voltaggio errato
Bobina bruciata
Cablaggio allentato
Valvole, nucleo, bloccate
Soluzioni:
Controllare l'alimentazione
Misurare la resistenza della bobina
Pulizia interna dalle contaminazioni
Riparazione del cablaggio
9.2 La valvola non si chiude completamente
Motivo:
Sigilli rotti
Contaminazione delle valvole
Usura del nucleo della valvola
Soluzioni:
Sostituzione delle guarnizioni
Pulizia delle parti interne
Installazione di apparecchiature di filtraggio
9.3 Surriscaldamento della bobina
Motivi:
Voltaggio errato
Frequenza di commutazione troppo elevata
Scarsa dissipazione del calore
Soluzioni:
Verifica della tensione nominale
Scelta del ciclo di lavoro appropriato
Miglioramento delle condizioni di raffreddamento
9.4 Perdite
Le perdite possono essere di due tipi:
perdite interne
Perdita esterna
Soluzioni:
Sostituzione delle guarnizioni che perdono
Verifica della coppia di serraggio
Controllo dei punti di connessione del corpo valvola
Capitolo 10: Scegliere l'elettrovalvola giusta
Esistono diversi criteri importanti da considerare quando si sceglie la valvola solenoide più adatta.
10.1 Verifica del supporto
Verificare se la valvola verrà utilizzata per:
Acqua - Water
Aria
Olio e gas
Mezzo chimico (liquido)
I diversi tipi di fluidi richiedono guarnizioni e materiali differenti.
10.2 Verifica della pressione e della temperatura
Verificare sempre quanto segue:
pressurizzazione del servizio
pressione massima
Funzionamento
10.3 Scelta del tipo di valvola corretto
Scegli in base alle tue esigenze:
Normalmente chiuso /
NO (normalmente aperto)
Azione diretta
aggancio
Operato da pilota
10.4 Tenendo conto della frequenza di lavoro
Per operazioni ad alta frequenza:
Bobine ad alta temperatura
Nuclei delle valvole che dureranno a lungo
Materiali di lunga durata
10.5 Corrispondenza con le dimensioni della porta
Una taglia errata comporta:
Bassa portata
Calo di pressione
Scarse prestazioni del sistema
10.6 Considerazioni ambientali
Scelta delle elettrovalvole per ambienti speciali:
Elettrovalvole impermeabili
Elettrovalvole antideflagranti
Valvole resistenti alla corrosione

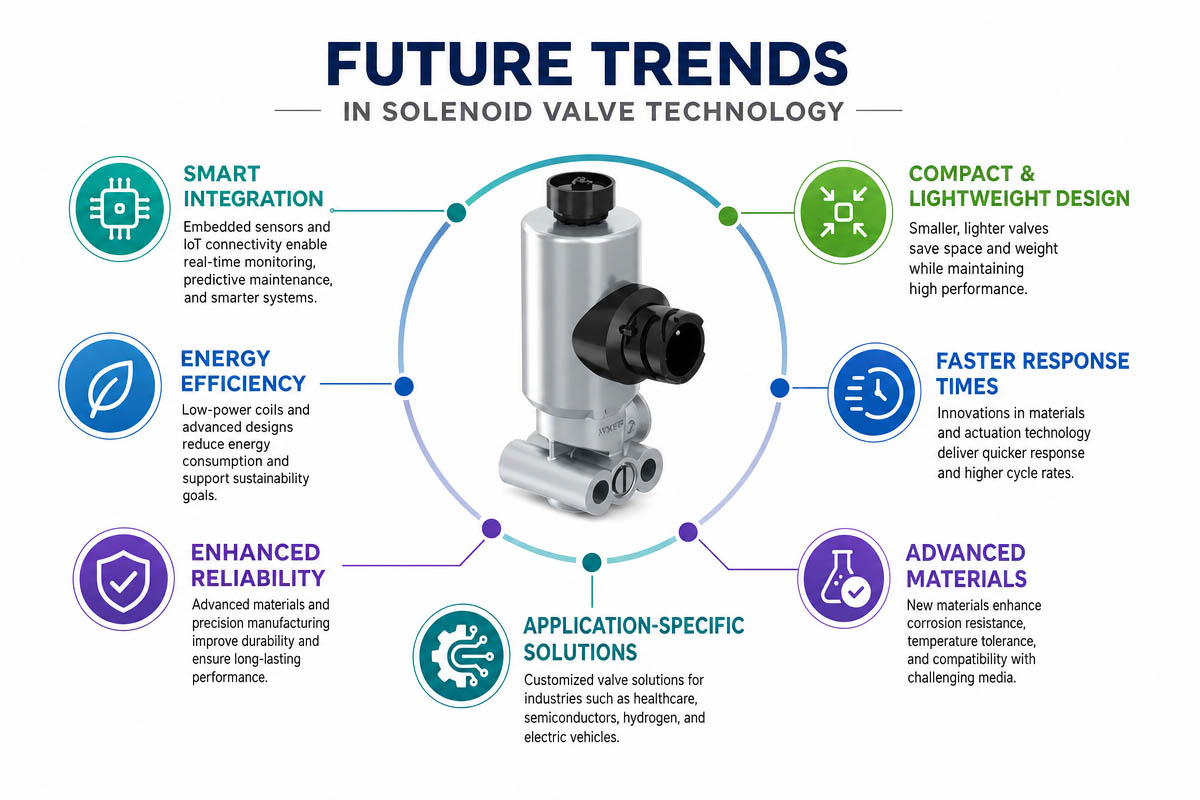

Capitolo 11: Tecnologia delle elettrovalvole e tendenze tecnologiche future
L'Industria 4.0 e l'avvento della produzione intelligente rendono le elettrovalvole più intelligenti, più piccole e più efficienti dal punto di vista energetico.
Le tendenze future sono:
Elettrovalvole intelligenti
Si integrerà con:
Sensori »
Modulo di comunicazione
Un sistema di controllo digitale consentirà di fare quanto segue:
Monitoraggio in tempo reale
Previsione di manutenzione
Controllo remoto
Tecnologie per il risparmio energetico
Aumenteranno la popolarità delle elettrovalvole a ritenuta e dei design a bobina a bassa potenza.
Materiale
L'utilizzo di nuovi materiali migliora:
Resistenza al calore
Resistenza alla corrosione
resistenza all'abrasione
Design modulare
L'utilizzo di elettrovalvole modulari vi permetterà di:
Facilità di manutenzione
Facile sostituzione
Flessibile e personalizzabile
Capitolo 12: Domande frequenti sulle elettrovalvole
12.1 Qual è la funzione di una valvola solenoide?
Una valvola solenoide è un dispositivo che utilizza una forza elettromagnetica per aprire, chiudere o commutare automaticamente il flusso di liquidi o gas attraverso i condotti.
12.2 Qual è la differenza tra una valvola solenoide normalmente chiusa e una normalmente aperta?
Una valvola solenoide normalmente chiusa è chiusa in assenza di alimentazione e si apre quando viene alimentata. Valvola solenoide normalmente aperta (alimentazione spenta, aperta; alimentazione accesa)
12.3 Qual è la durata media di una valvola solenoide?
Dipende dalla progettazione e dalle condizioni operative. Le elettrovalvole di alta qualità possono raggiungere centinaia di migliaia di cicli di commutazione.
12.4 Guasto all'elettrovalvola?
Le cause più comuni sono: tensione errata, fluido sporco, dimensionamento errato, sovrapressione, bruciatura della bobina e invecchiamento delle guarnizioni.
12.5 Come scegliere l'elettrovalvola giusta?
Nella scelta di un'elettrovalvola, è necessario considerare i seguenti aspetti:
Tipo di fluido
Campo di pressione:
calore
Portata
Voltaggi.
Frequenza di funzionamento
Ambiente di installazione
12.6 L'elettrovalvola è in grado di controllare acqua e aria?
Sì. Tuttavia, le elettrovalvole per acqua e quelle per aria hanno una struttura interna, un materiale di tenuta e valori di pressione differenti.
12.7 Qual è la differenza tra un'elettrovalvola ad azione diretta e un'elettrovalvola a comando pilota?
Le valvole ad azione diretta funzionano applicando direttamente una forza elettromagnetica. Le elettrovalvole a comando pilota sono azionate dalla pressione del fluido.
Capitolo 13: Conclusione
La costruzione dell'elettrovalvola è semplice, ma svolge una funzione importante nei moderni sistemi di controllo dei fluidi.
“La corretta selezione, installazione e manutenzione delle apparecchiature hanno un impatto diretto sulla loro affidabilità, efficienza operativa e durata.”
La conoscenza dei tipi di elettrovalvole, dei loro principi di funzionamento, delle applicazioni, dei processi di produzione e della risoluzione dei problemi può aiutare a prendere le decisioni giuste ed evitare guasti.
La scelta del produttore giusto di elettrovalvole è fondamentale per garantire prestazioni stabili e durature dei sistemi di automazione industriale e di controllo dei fluidi.
