Guida per solenoide rotante industriale ad alta coppia WL700

Un solenoide rotativo ad alta coppia è un dispositivo elettromeccanico progettato per convertire l'energia elettrica in movimento rotatorio, caratterizzato da una coppia molto elevata rispetto alle sue dimensioni relativamente ridotte. A differenza dei solenoidi comuni che generano una forza lineare, questa particolare variante rotativa fa ruotare un disco o un albero lungo un arco fisso compreso tra 25° e 95° quando viene attivata. L'innovativo design di questo speciale solenoide incorpora un cuscinetto a sfere o un piano inclinato all'interno di una struttura a spirale, che consente di utilizzare il campo magnetico per applicare la coppia anziché una forza lineare.

Caratteristiche principali dell'elettrovalvola rotativa ad alta coppia

Elettrovalvola rotativa ad alta coppia in proporzione alle dimensioni: genera una potente forza di rotazione in un design relativamente compatto. Angolo di rotazione predefinito: tipicamente da 25° a 95° con elevata precisione e ripetibilità. Design con cuscinetti a sfera o a rulli: l'attrito minimo riduce l'usura e aumenta la durata. Rotazione bidirezionale: rotazione oraria o antioraria (disponibile su richiesta del cliente). Requisiti di potenza minimi: l'elevata coppia può essere ottenuta tramite azione impulsiva senza correnti continue. Tempo di reazione istantaneo: tempo di risposta compreso tra 10 e 50 ms. Ritorno a molla interno: ritorna in posizione neutra alla disattivazione. Ampio intervallo di tensione: funziona con tensioni fino a 240 volt CA/CC. Cicli di lavoro flessibili: disponibile in versioni intermittenti e continue.

Ottieni un preventivo gratuito

PDF Download

Panoramica del prodotto WL700 Elettrovalvola rotante ad alta coppia

Un solenoide rotativo ad alta coppia è un attuatore angolare compatto progettato per applicazioni di movimento angolare binario. La struttura di base di un solenoide rotativo ad alta coppia comprende una bobina, un involucro ferromagnetico, un'armatura rotante (rotore) con piste di scorrimento a sfere inclinate e una molla di richiamo. All'attivazione, il flusso magnetico applica una forza assiale al rotore, che viene convertita in movimento angolare grazie ai cuscinetti a sfere. Le coppie variano tra circa 0.5 Nm e 0.8+ Nm, a seconda delle dimensioni e della tensione. Le lunghezze di corsa standard includono 25°, 35°, 45°, 65° e 90°, ma è possibile scegliere anche altri angoli. I sensi di rotazione sono: orario e antiorario (il primo è l'impostazione predefinita). Ulteriori opzioni includono: protezione con diodo, guarnizioni dell'albero e opzioni di montaggio (flangiato o a prigionieri). I cicli di lavoro possono essere intermittenti con un tempo di funzionamento fino al 25% o continui con tensione ridotta. La temperatura di esercizio è compresa tra -40° e +120°. Tipologie di terminali: cavi volanti, linguette Faston e connettori. I codici articolo più comuni hanno il seguente formato (esempi: Ledex 6E, Saia U83): Coppia / Corsa / Tensione. Durata prevista: oltre 10 milioni di cicli. Possibili certificazioni: RoHS, UL, CE.

Video del solenoide rotativo ad alta coppia WL700

Elettrovalvola rotativa di precisione WL700 - Visualizzazione dettagliata

Soluzioni compatte per solenoidi rotativi ad alta coppia

Elettrovalvole rotative ad alta coppia per uso industriale

Elettrovalvola rotativa ad alta coppia per robotica

Potente dispositivo a solenoide rotativo ad alta coppia

Elettrovalvola rotativa ad alta coppia per apparecchiature

Scheda tecnica dell'elettrovalvola rotativa ad alta coppia WL700

Brand	Tecnologia Weilong	Numero di modello	WL700
Tensione nominale (V)	12V, 18V o 24V CC	Potenza nominale (W)	100-150W
Modello di lavoro	Rotazione da 25 a 90 gradi	Coppia di tenuta (N)	0.17 —– 0.72 NM
Corsa (mm)	1-3 MM o personalizzato	Tempo di risposta	<30 ms
Servizio vita	500 mila volte	Certificazione	CE, ROHS, ISO9001,
Materiale	Alloggiamento in acciaio al carbonio	Lunghezza del cavo (mm)	200
Installa stile	vite	Tolleranza dimensionale	+/- 0.1 mm
Impermeabile	Nona	Classe di isolamento	B
Test Hi-Pot	CA 600 V 50/60 Hz 2 secondi	Forza di tenuta non eccitabile	0
Temperatura di Esercizio	-10 ° C-100 ° C	Duty Cycle	1-100%
Profondità della filettatura (mm)	/	Termini Di Pagamento	TT o LC a vista
ordine del campione	Si	Garanzia	1 Anno
MOQ	1000 PCS	Capacità di fornitura	500 pezzi a settimana
Tempo di consegna	30 Giorni	Porto di carico	Shenzhen

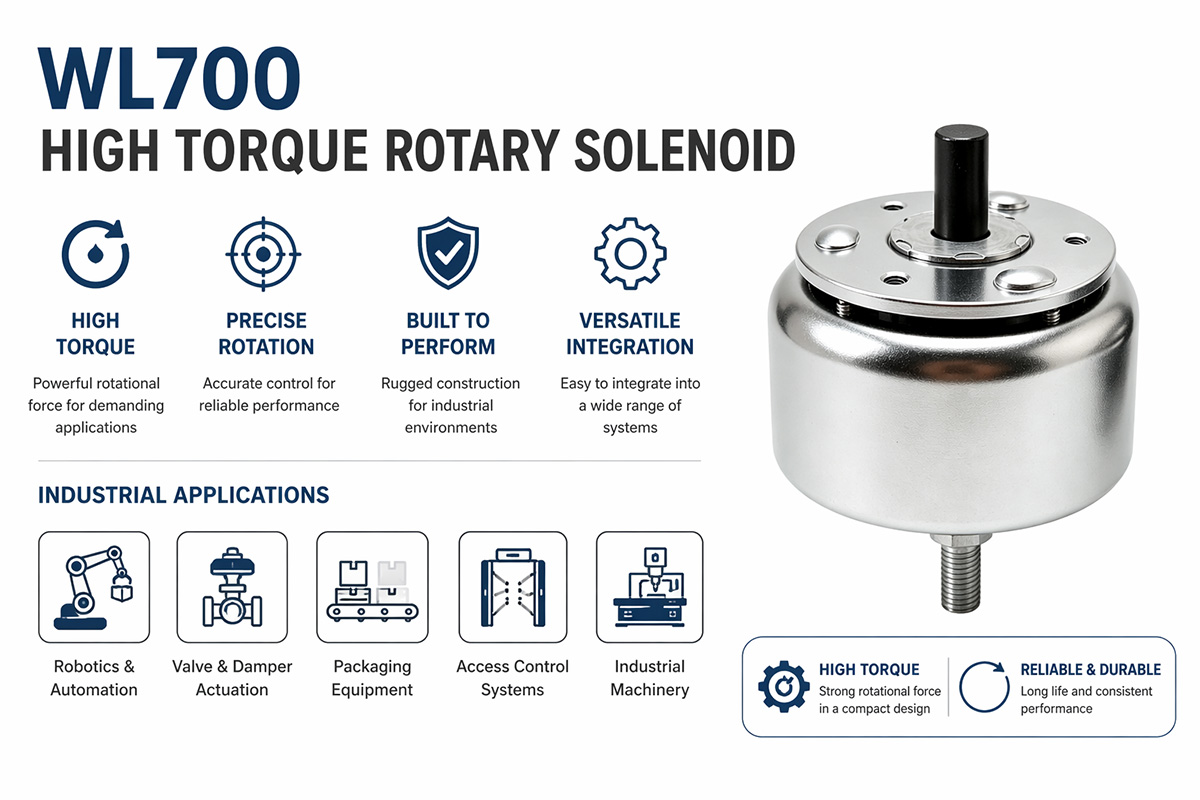

Applicazione con solenoide rotante ad alta coppia WL700

Gli elettromagneti rotativi ad alta coppia sono estremamente utili ovunque sia necessario un rapido posizionamento angolare con elevata forza. L'industria automobilistica li impiega nelle valvole di intercettazione del carburante, nelle serrature delle portiere, nelle valvole di scarico dei turbocompressori e nelle valvole di flusso dell'olio per trasmissioni automatiche. Sono inoltre ampiamente utilizzati nell'automazione industriale per cancelli di smistamento, distributori di etichette, meccanismi di rilascio di morsetti e tavole rotanti indicizzate. Le applicazioni mediche includono punti metallici chirurgici e valvole per macchine per dialisi, mentre nelle apparecchiature aerospaziali svolgono diverse funzioni rotanti come il controllo del flusso d'aria nelle cabine di pilotaggio, il rilascio del carico utile dei droni e gli interruttori di sicurezza. Le stampanti di fascia alta li integrano per la riprogrammazione del percorso della carta, i distributori automatici per le valvole di deviazione e i controlli dei sistemi di chiusura intelligenti. In agricoltura, sono utilizzati per le piastre dosatrici delle seminatrici e per azionare le valvole idrauliche. La robotica li impiega per azionare le pinze o per cambiare gli utensili dei bracci robotici. Rispetto ai motori con ingranaggi, sono molto più economici, facili da controllare e resistenti agli urti e, pertanto, possono sostituire gli attuatori rotativi pneumatici laddove non sia disponibile aria compressa. Nei dispositivi alimentati a batteria, l'azione a impulsi garantisce un minore consumo di energia. Ad esempio, un solenoide ad alta coppia da 25° fornisce un movimento sufficientemente rapido per il controllo della valvola deviatrice (in circa 30 ms) senza la necessità di ulteriore potenza per mantenere la posizione grazie al fermo meccanico. Pertanto, la caratteristica di azione rapida rende questo tipo di attuatore perfettamente affidabile in applicazioni quali l'arresto di emergenza del carburante, il controllo del rilascio del gas o lo sblocco delle serrande tagliafuoco.

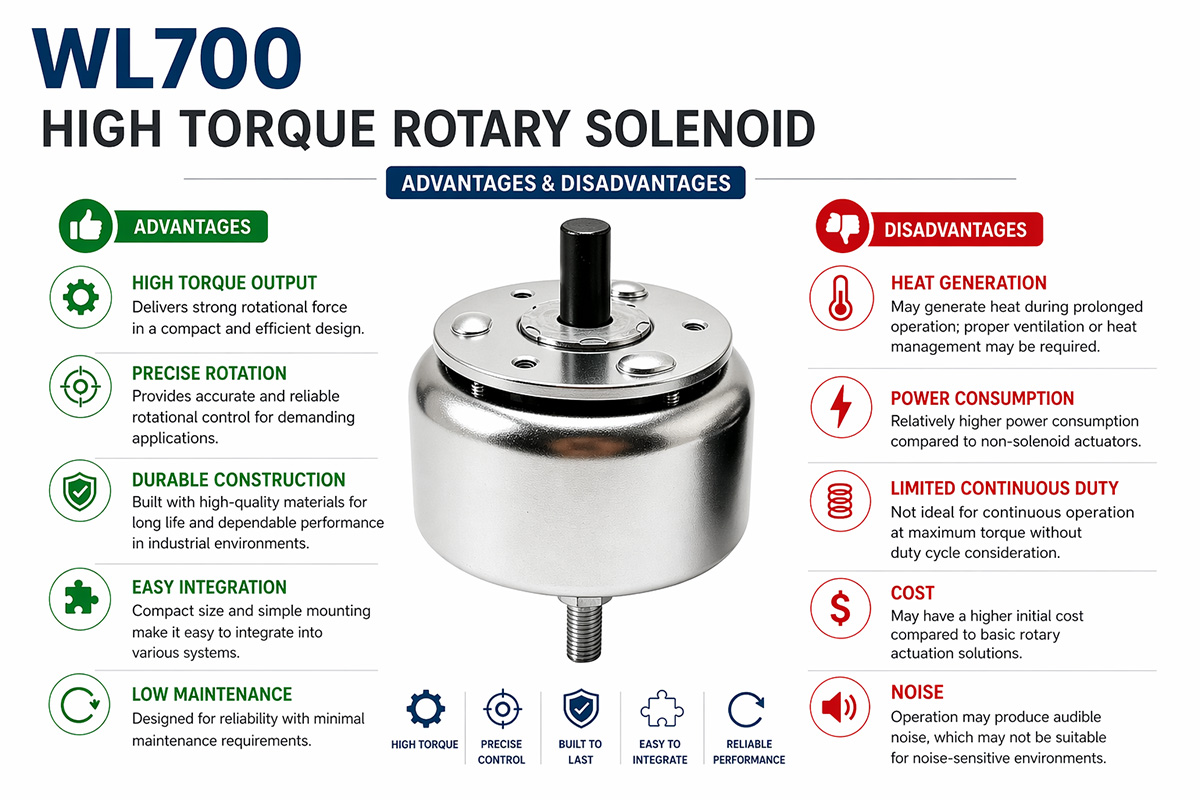

Vantaggi e svantaggi del solenoide rotativo ad alta coppia

Vantaggi dell'elettrovalvola rotativa ad alta coppia:

– Coppia elevata in un volume ridotto; superiore ai solenoidi lineari anche con leveraggi.

– Controllo semplice tramite interruttore o relè, senza necessità di encoder o driver.

– Tempo di risposta rapido con rotazione che avviene entro 10-60 ms.

– Non è necessaria alcuna forza di tenuta – il ritorno avviene grazie a una molla.

– Prezzo inferiore rispetto ai motori passo-passo e agli attuatori rotativi.

– Robustezza, assenza di spazzole o poche parti mobili; lunga durata – 25 milioni di operazioni o più.

– Capacità di rotazione bidirezionale (in senso orario o antiorario, invertendo la polarità).

Svantaggi dei solenoidi rotativi ad alta coppia:

– L'angolo di corsa definito non può essere modificato dopo l'installazione (a differenza del motore).

– Operazione binaria, si possono raggiungere solo due stati (ruotato completamente/tornato in posizione iniziale).

– Angolo di rotazione limitato (non superiore a 95°) che impedisce rotazioni continue.

– Vulnerabile al surriscaldamento a causa di una massa termica relativamente bassa.

– La resistenza della molla di ritorno alla rotazione diminuisce la coppia di uscita effettiva.

– Si sente uno schiocco durante l'azione in un ambiente silenzioso (a meno che non sia alimentato a corrente alternata).

– La coppia raggiunge il valore massimo all'inizio della rotazione.

– Richiede un funzionamento a impulsi; in caso contrario, l'uso continuo può causare il surriscaldamento della bobina.

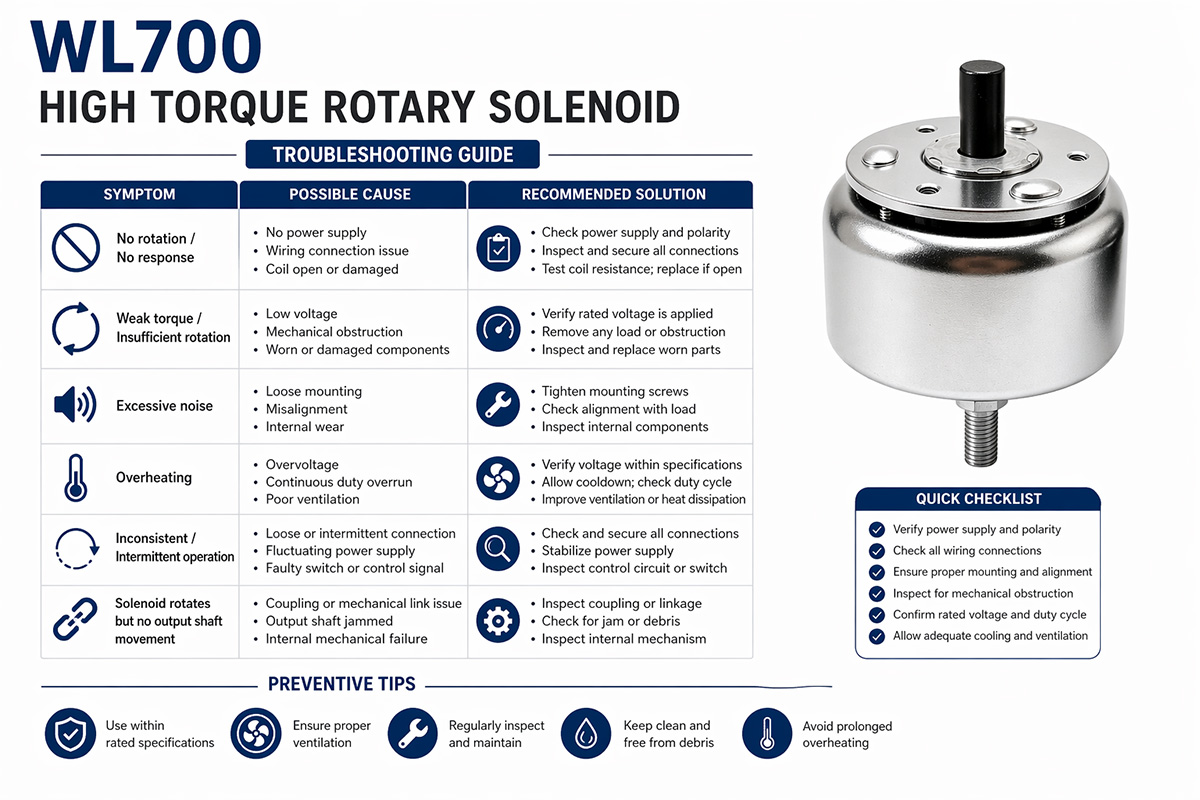

Guida alla risoluzione dei problemi dei solenoidi rotativi ad alta coppia

1. ❌ Solenoide non funzionante (nessuna rotazione)

cause:

– Mancanza di alimentazione elettrica o tensione non corretta.

– Avvolgimento danneggiato (cortocircuito).

– Cablaggio difettoso.

– Problemi di segnale dal controller.

Soluzioni:

– Verificare che la tensione di ingresso corrisponda a quella nominale (CA/CC).

– Misurare la resistenza della bobina con un ohmmetro.

– Controllare il cablaggio.

– Ispezionare i segnali di controllo sul PLC.

2. ⚠️Coppia insufficiente

cause:

– Livello di tensione insufficiente o instabilità.

– Surriscaldamento della bobina.

– Sovraccarico meccanico.

– Uso improprio del solenoide.

Soluzioni:

– Assicurarsi di avere una fonte di alimentazione adeguata.

– Verificare se la temperatura ha superato i valori consentiti.

– Alleggerire il carico (verificare il fabbisogno di coppia).

– Utilizzo corretto in base ai valori del ciclo di lavoro (ED).

3. 🔊Rumore eccessivo (ronzio/crepitio)

cause:

– Montaggio meccanico o fissaggio dei componenti inadeguati.

– Vibrazioni alla frequenza della corrente alternata.

– Usura dei componenti interni (molla, pistone).

– Mancata corrispondenza del traferro.

Soluzioni:

– Fissare saldamente l'elettrovalvola.

– Utilizzare, ove possibile, un alimentatore a corrente continua.

– Ispezionare le condizioni dei componenti interni.

– Assicurarsi che le parti mobili siano correttamente allineate.

4. 🔥Problema di surriscaldamento dell'elettrovalvola rotativa ad alta coppia

cause:

– Sovraccarico del solenoide con un'alimentazione eccessiva.

– Livello di tensione troppo elevato.

– Dissipazione del calore inefficiente.

– Temperatura ambiente elevata.

Soluzioni:

– Attenersi al ciclo di lavoro suggerito (ad esempio, 25%, 50% o 100%).

– Assicurarsi che la tensione sia corretta.

– Potenziare il sistema di raffreddamento o installare un dissipatore di calore.

– Utilizzare resistenze con una temperatura nominale più elevata.

5. 🛑Risposta lenta / Attivazione ritardata

cause:

– Livello di tensione insufficiente.

– Invecchiamento della bobina.

– Attrito delle parti mobili dovuto all'usura o alla contaminazione.

– Molla di ritorno usurata.

Soluzioni:

– Verificare la tensione di alimentazione.

– Pulire l'interno del meccanismo.

– Lubrificare i componenti interni dove necessario.

– Sostituire la molla usurata o l'intero solenoide.

6. 🔄Malfunzionamento (blocco)

cause:

– Ostruzione meccanica.

– Disallineamento dell'albero/carico.

– Il carico supera la coppia ammissibile.

– Usura e contaminazione dei componenti.

Soluzioni:

– Eliminare eventuali ostacoli all'esterno dell'unità.

– Regolare la posizione dell'albero e i giunti.

– Assicurarsi che la coppia sia adeguata al carico.

– Pulire e ispezionare il meccanismo interno.

7. ⚡ Bobina bruciata / Cortocircuito

cause:

– Picco di tensione.

– Superamento dei parametri operativi.

– Danni all'isolamento.

– Alimentazione errata (CA o CC).

Soluzioni:

– Installare un diodo di protezione o un varistore.

– Verificare l'utilizzo appropriato.

– Verificare la resistenza di isolamento.

– Installare il ricambio con le specifiche corrette.

8. 🔌Funzionamento intermittente

cause:

– Collegamenti elettrici allentati.

– Alimentazione elettrica inaffidabile.

– Si attiva la sovraprotezione termica.

– Segnali irregolari provenienti dal controllore/PLC.

Soluzioni:

– Assicurarsi che tutti i cavi siano fissati saldamente.

– Migliorare la stabilità dell'alimentazione elettrica.

– Verificare se si è attivata la protezione contro il surriscaldamento.

– Esaminare il funzionamento del controllore/PLC.

9. 🧠 Consigli professionali per applicazioni industriali

– Verificare sempre che la coppia sia sufficiente a sopportare il carico.

– Applicare un ciclo di lavoro adeguato per evitare il surriscaldamento.

– Includere il diodo flyback per i modelli in corrente continua.

– Effettuare ispezioni e pulizie regolari.

– Al momento dell'acquisto, tenete conto del grado di protezione IP.

10. 📋 Lista di controllo diagnostica rapida

– I voltaggi sono corretti?

– Resistenza della bobina normale?

– La coppia di carico è inferiore al limite?

– Ciclo di lavoro corretto?

– Allineamento meccanico corretto?

– Temperatura entro i limiti?

Nota: non tentare di aprire i solenoidi sigillati.

Tabella dei solenoidi rotanti ad alta coppia Elenco delle procedure di risoluzione dei problemi

Sintomo	Causa possibile	Soluzione
Nessuna rotazione quando alimentato	Circuito aperto della bobina	Verificare la continuità con un multimetro; sostituire il solenoide.
	Voltaggio troppo basso	Misurare la tensione di alimentazione; deve essere pari o superiore all'85% della tensione nominale.
	Inceppamento meccanico	Controllare che il sistema di sollevamento del carico non sia bloccato o pieno di detriti.
Rotazione debole o lenta	Tensione insufficiente o connessioni scadenti	Verificare la sezione dei cavi e la caduta di tensione sotto carico.
	Cuscinetti a sfera usurati	Sostituire il solenoide; i cuscinetti non sono riparabili sul campo.
	Coppia di carico eccessiva	Ridurre il carico esterno o utilizzare un modello più grande.
Bobina di surriscaldamento	Ciclo di lavoro superato	Ridurre il tempo di funzionamento; aggiungere il raffreddamento o passare al modello a funzionamento continuo.
	Tensione applicata troppo elevata	Regolare la tensione al valore nominale.
Ruota ma non torna indietro	Molla di ritorno rotta	Sostituire il solenoide (molla interna).
	Detriti nell'intercapedine d'aria	Pulire con aria compressa; evitare l'olio.
	Magnetismo residuo	Smagnetizzare o utilizzare il modello AC (autosmagnetizzante).
Funzionamento intermittente	Collegamento terminale allentato	Stringere o risaldare.
	Fermo del pistone usurato	Angolo di corsa eccessivo; regolare il finecorsa meccanico.
Angolo di rotazione irregolare	Corsa di palle usurate	Sostituzione richiesta.
Rumore eccessivo	Mancanza di lubrificazione	Utilizzare un lubrificante secco (grafite); mai olio liquido.

Spegnere sempre l'apparecchio prima di ispezionarlo. Per le unità sigillate, l'unica soluzione è la sostituzione.

Domande frequenti sui solenoidi rotativi ad alta coppia

1) Un solenoide rotativo ad alta coppia può ruotare di 360 gradi?

No, i solenoidi rotativi standard ad alta coppia hanno una corsa limitata che va da circa 25° a 95°. La rotazione continua è possibile solo con motori passo-passo o attuatori rotativi.

2) Un solenoide rotativo ad alta coppia può mantenere la coppia anche in assenza di alimentazione?

Sì, solo per il tipo a ritorno a molla. Il tipo a bloccaggio mantiene la coppia anche quando non è alimentato, ovvero manterrà la sua posizione di rotazione.

3) Qual è la differenza tra un solenoide rotativo ad alta coppia e un solenoide lineare?

I solenoidi lineari spostano un nucleo interno in direzione lineare. Un solenoide rotativo ad alta coppia genera uno spostamento angolare grazie alla conversione delle forze magnetiche che agiscono su cuscinetti a sfera, ad esempio.

4) Un solenoide rotativo ad alta coppia è regolabile?

Alcuni tipi offrono la regolazione meccanica dei finecorsa, mentre la maggior parte dei solenoidi ha un angolo di corsa fisso. Superare l'angolo di corsa nominale danneggerà la pista interna delle sfere.

5) A quale velocità può ruotare?

La durata standard della corsa di un solenoide varia da circa 10 ms a 50 ms a seconda dell'inerzia del carico e della tensione applicata. Carichi più piccoli consentono tempi di intervento più rapidi.

6) Possiamo utilizzare la corrente alternata?

Sì, ma aumenterà il rumore e ridurrà la capacità di coppia rispetto alle versioni in corrente continua. In tal caso, dovresti utilizzare un circuito raddrizzatore a ponte.

7) Qual è il ciclo di lavoro sicuro?

Il ciclo di lavoro intermittente arriva fino a circa il 10% (ad esempio, 1 secondo acceso e 9 secondi spento). Tuttavia, in modalità continua, la coppia disponibile si riduce del 50-70% rispetto al funzionamento con ciclo di lavoro intermittente. Consultare sempre le schede tecniche.

8) Come posso evitare che la bobina si bruci?

Utilizzare una resistenza in serie per limitare la corrente in modalità di funzionamento continuo o a modulazione di larghezza di impulso. Un diodo flyback in parallelo agli avvolgimenti in corrente continua è sempre necessario per sopprimere i picchi di tensione.

Come selezionare un solenoide rotativo ad alta coppia

La scelta di un solenoide rotativo implica un'attenta valutazione di diversi requisiti elettrici, meccanici e ambientali, in relazione alle esigenze specifiche della vostra applicazione. Seguite questi consigli per trovare il solenoide più adatto alle vostre necessità.

1) Requisiti di coppia del solenoide rotativo ad alta coppia

Innanzitutto, misurate la coppia necessaria per vincere il carico, l'attrito e l'inerzia, precisamente all'angolo di corsa che intendete utilizzare. Tenete presente che la capacità di coppia diminuisce man mano che si estende la corsa fino a raggiungere il suo punto finale ed è massima all'inizio della corsa. Pertanto, la coppia nominale dovrebbe superare il carico di un fattore di sicurezza di circa il 50% o anche di più (coppia minima maggiore della coppia massima * 1.5). Nel caso in cui siano necessari 10 lb-in a 45°, selezionate un solenoide con una coppia nominale di almeno 15 lb-in a 45°.

2) Angolo di corsa del solenoide rotativo ad alta coppia

Scegli tra gli angoli di corsa disponibili di 25°, 35°, 45°, 65° o 90°. Non superare l'angolo di corsa nominale, poiché ciò danneggerebbe i finecorsa meccanici interni che limitano la corsa. In molti casi sono disponibili anche angoli di corsa non standard, come ad esempio 30°.

3) Tensione e potenza di alimentazione

Le tensioni CC comunemente disponibili sono 6 V, 12 V, 24 V e 48 V. Si possono trovare anche alcuni solenoidi CA, ma di solito sono di dimensioni maggiori rispetto alle versioni CC con caratteristiche simili. Durante la valutazione, è necessario considerare separatamente i requisiti di potenza di spunto e di coppia di mantenimento. È possibile ottenere un sovraccarico transitorio durante il funzionamento a impulsi per applicare momentaneamente una potenza doppia (ad esempio, applicando 24 V a un solenoide da 12 V). Il duty cycle può essere tipicamente compreso tra il 5% e il 25% per il funzionamento intermittente e del 100% per il funzionamento continuo. Per l'uso intermittente, si consiglia di utilizzare la tecnica PWM per ridurre la potenza di mantenimento.

4) Direzione del solenoide rotativo ad alta coppia

Specificare se è richiesta la rotazione in senso orario, antiorario o in entrambe le direzioni. Per garantire la rotazione bidirezionale, è necessario un modello che consenta l'inversione di polarità e che sia dotato di un'adeguata protezione flyback contro l'inversione di polarità nel circuito di azionamento.

5) Meccanismo di ritorno del solenoide rotativo ad alta coppia

Un meccanismo a ritorno a molla offre una funzione di sicurezza in quanto ritorna automaticamente alla posizione originale quando l'alimentazione viene interrotta. Il tipo a ritenuta (o a magnete permanente) mantiene la posizione ruotata indefinitamente, ma richiede un impulso opposto per tornare alla posizione iniziale.

6) Fattore di forma e dimensioni

Esaminate i tipi di solenoidi disponibili, come quelli a scatola, cilindrici e incapsulati. Valutate lo spazio disponibile nel vostro gruppo meccanico. Decidete quali elementi di montaggio utilizzare, come flange, prigionieri, staffe, e quali tipi di albero, ad esempio rotondo, a sezione a D o scanalato.

7) Condizioni ambientali

Se polvere o umidità rappresentano un problema, scegliete un'unità a tenuta stagna con grado di protezione IP54 o superiore. Le temperature di esercizio tipiche delle unità standard vanno da -20 °C a +70 °C, mentre le versioni per alte temperature arrivano fino a +120 °C. Preferibilmente, evitate ambienti in cui sono presenti gas corrosivi.

8) Cicli di vita previsti

La durata tipica di un solenoide rotativo standard è di circa 5-10 milioni di cicli. Le versioni ad alta durata con cuscinetti a sfera possono raggiungere oltre 25 milioni di cicli. Una frequenza di azionamento estremamente elevata, superiore a 100 cicli/minuto, richiederà una versione per funzionamento continuo.

9) Collegamenti elettrici

Le varie interfacce elettriche possono essere cavi volanti, morsetti a vite o connettori. Nel caso di solenoidi in corrente continua, oltre a proteggere i transistor di pilotaggio dal picco induttivo al momento del rilascio dell'alimentazione, è necessario utilizzare un diodo di soppressione.

10) Certificazioni

Le certificazioni UL, CE e RoHS sono necessarie per le applicazioni commerciali, mentre le specifiche MIL sono richieste per le applicazioni di difesa.

Verificate sempre le prestazioni con il carico e il ciclo di lavoro effettivi. Una scheda tecnica con la curva coppia-corsa può essere d'aiuto.

Qual è la differenza tra un solenoide rotativo ad alta coppia e un solenoide rotativo a commento?

Esistono diverse differenze tra l'elettrovalvola rotativa ad alta coppia e l'elettrovalvola rotativa standard (comune), che dipendono dalla coppia erogata, dalla struttura e dalle applicazioni. Di seguito è riportato un elenco comparativo delle principali differenze:

1. Coppia erogata (la differenza principale):

Un solenoide rotativo ad alta coppia progettato per generare una coppia in uscita più elevata
In grado di gestire carichi pesanti o meccanismi resistenti, adatto a condizioni di lavoro gravose nell'industria.
Un comune solenoide rotativo fornisce una coppia bassa o media
Applicato alla commutazione o al posizionamento di carichi leggeri
Non adatto a carichi meccanici

2 Struttura del progetto

Il solenoide rotativo ad alta coppia ha bobine aggiuntive e una maggiore intensità del campo magnetico
Circuito magnetico ottimizzato
Dotato di cuscinetti a sfera, alberi potenti o design multipolare
Resistente e massiccio
Un tipo comune
Ha un design più semplice
Include parti magnetiche e a bobina più piccole
Compatto e leggero
Più economico

3. Prestazioni lavorative

Elettrovalvola rotativa ad alta coppia
Maggiore consumo di energia
Stabilità sotto carico
Resistenza nel lavoro in cicli intensivi
Mantiene la coppia ampi angoli di rotazione
Solenoide rotante comune
Minor consumo di energia
Risposta rapida in caso di carichi leggeri
Rapida diminuzione della coppia quando si incontra resistenza

4 Angolo di rotazione tipico e controllo

Elettrovalvola rotativa ad alta coppia. Funziona con angoli maggiori (da 25° a 90° o superiori).
Maggiore precisione durante il caricamento
Elettrovalvola rotativa comune. Sono disponibili solo determinati angoli (ad esempio, 25°, 35° o 45°).
Instabilità al variare del carico
Situazioni in cui dovrebbe essere utilizzato
Elettrovalvola rotativa ad alta coppia
Strumenti di automazione per l'industria
Robot e motori
Dispositivi di bloccaggio che richiedono una forza di serraggio maggiore
Valvole o sistemi di controllo a indicizzazione meccanica
Solenoide rotante comune
apparecchiature per ufficio
Serrature in miniatura
Parti della fotocamera
Dispositivi di commutazione della luce

5 Dimensioni e costi

Coppia elevata
Dimensioni maggiori
Costoso
Processo di produzione complesso
Piccolo ed economico
Semplici analoghi per l'integrazione

Si può fare un'analogia nel modo seguente:
L'elettrovalvola rotativa ad alta coppia è un attuatore industriale che funziona come un motore.
Un comune solenoide rotativo è un attuatore di commutazione compatto.
