Guida alla selezione dell'elettrovalvola rotativa CC WL490

Il termine "elettrovalvola rotativa a corrente continua" si riferisce a un attuatore elettromagnetico che converte la corrente elettrica in una piccola quantità di movimento rotatorio. Le elettrovalvole lineari producono movimenti lineari, a differenza di quelle rotanti che possono generare rotazioni entro un determinato angolo, solitamente pari a 25°, 45° o 90°. La struttura di un'elettrovalvola rotativa a corrente continua è composta da tre elementi principali: la bobina, il rotore (armatura) e il sistema di ritorno, che può essere una molla o la forza di gravità. Quando viene applicata una tensione continua, la bobina si attiva e genera un campo magnetico che fa ruotare il rotore. Successivamente, una volta interrotta l'alimentazione elettrica, il rotore ritorna nella sua posizione originale grazie all'azione del meccanismo di ritorno. Le elettrovalvole rotative a corrente continua trovano impiego ovunque sia necessario un movimento controllato e preciso.

Caratteristiche principali del solenoide rotativo CC

Come già sapete, i solenoidi rotativi in corrente continua presentano diverse caratteristiche fondamentali. Una di queste è la rapidità di risposta e la capacità di reagire prontamente. Un'altra caratteristica è la compattezza: pur essendo di dimensioni molto ridotte, producono rotazioni potenti e affidabili. In terzo luogo, la coppia prodotta è proporzionale alla coppia fornita, il che si traduce in un elevato rapporto coppia/dimensioni per i solenoidi rotativi in corrente continua. Questi dispositivi sono in grado di effettuare un posizionamento angolare preciso su angoli specifici e di funzionare con qualsiasi tensione continua (12V o 24V). Come potete vedere, si tratta di uno strumento estremamente versatile, utilizzato in svariati ambiti da moltissimo tempo.

Ottieni un preventivo gratuito

PDF Download

Panoramica del prodotto Attuatore a solenoide rotativo WL490 CC

Il solenoide rotativo in corrente continua rappresenta un elemento cruciale nei moderni processi di automazione, in quanto fornisce movimenti rotatori che si verificano grazie alle leggi dell'elettromagnetismo. Oltre alla compattezza, alla rapidità di funzionamento e all'elevata durata del dispositivo, il suo principale vantaggio è la capacità di generare una coppia significativa ruotando di un angolo relativamente piccolo. L'ampio campo di applicazione dei solenoidi rotativi in corrente continua è dovuto alla possibilità di utilizzare questo meccanismo in diversi ambiti, dalle complesse macchine industriali agli elettrodomestici. È importante sottolineare che i solenoidi rotativi in corrente continua possono essere utilizzati per soddisfare diverse esigenze ingegneristiche grazie alla possibilità di variare la tensione, l'angolo di rotazione e la coppia del dispositivo.

Video dell'attuatore a solenoide rotativo WL490 DC

Applicazione dettagliata del solenoide rotativo CC WL490

Soluzioni ad alte prestazioni per solenoidi rotativi in corrente continua

Elettrovalvola rotativa a corrente continua ad alta efficienza per il risparmio energetico.

Elettrovalvola rotativa CC resistente per impieghi gravosi

Elettrovalvola rotativa in corrente continua per sistemi di controllo HVAC

Caratteristiche e guida alla selezione degli elettrovalvole rotanti in corrente continua

Scheda tecnica dell'elettrovalvola rotativa CC WL490

Brand	Tecnologia Weilong	Numero di modello	WL490
Tensione nominale (V)	12V, 18V o 24V CC	Potenza nominale (W)	70 120-W
Modello di lavoro	Rotazione	Coppia di torsione (N)	0.031 —– 0.042 Nm
Angolo di rotazione	Da 25, 45, 60 o 90 gradi	Dovere di lavoro	10% -100%
Servizio vita	500 mila volte	Certificazione	CE, RoHS, ISO9001,
Materiale	Alloggiamento in acciaio al carbonio	Lunghezza del filo conduttore (mm)	300
Installa stile	vite	Tolleranza dimensionale	+/- 0.1 mm
Impermeabile	Nona	Classe di isolamento	B
Test Hi-Pot	CA 600 V 50/60 Hz 2 secondi	Forza di tenuta non eccitabile	0
Temperatura di Esercizio	-10 ° C-100 ° C	Duty Cycle	1-100%
Profondità filettatura (mm)	/	Termini Di Pagamento	TT o LC a vista
ordine del campione	Si	Garanzia	1 Anno
MOQ	1000 PCS	Capacità di fornitura	5000 pezzi a settimana
Tempo di consegna	30 Giorni	Porto di carico	Shenzhen

Ecco alcuni aspetti importanti da considerare riguardo ai solenoidi rotativi a corrente continua Weilong:
• L'angolo di rotazione può raggiungere i 95°, a seconda del tipo.
• La coppia di avviamento può raggiungere i 13 Nm (coppia di avviamento lorda a 20 °C)
• Lunga durata: oltre 1 milione di cicli
• Assemblato con borchie
• Tempo di risposta rapido: sono possibili tempi di commutazione inferiori a 5 ms, ma solo se il carico e le dimensioni sono adeguati.
• Molte opzioni standard, come filettature metriche o in pollici, un albero su entrambi i lati, una molla di ritorno, un coperchio antipolvere e fori filettati nella piastra dell'indotto.
• Opzione di riduzione del rumore (copertura antipolvere speciale)
• Smorzamento viscoso per le taglie 490 e 590 (funzionamento fluido, finecorsa morbido, minore rumorosità)

Applicazioni industriali con solenoidi rotativi a corrente continua

Breve descrizione dell'attuatore a solenoide rotativo in corrente continua

Si tratta di un tipo di attuatore elettromagnetico che può funzionare in corrente continua, producendo un movimento rotatorio anziché lineare, risultando quindi adatto ad applicazioni in cui i movimenti lineari non sono necessari. Un solenoide rotativo in corrente continua fornisce un attuatore compatto e potente per far ruotare dei componenti attorno a un punto. Può funzionare con qualsiasi livello di tensione continua, è molto resistente e presenta facilità di manutenzione e regolazione. Molto richiesto nell'industria e nella vita di tutti i giorni, viene utilizzato in tutti i settori, dall'industria alla medicina, per creare macchine automatizzate e controllate con precisione. Inoltre, i solenoidi rotativi in corrente continua occupano poco spazio pur fornendo una coppia elevata, motivo per cui sono spesso utilizzati in luoghi con spazio limitato.

🔹 Come funziona il solenoide rotativo a corrente continua?

Quando la corrente attraversa la bobina di un solenoide rotativo a corrente continua, crea un campo magnetico che fa ruotare il rotore all'angolo specificato grazie a speciali scanalature o gole elicoidali realizzate appositamente per convertire l'energia magnetica in movimento rotatorio. Il movimento rotatorio viene poi convertito in posizionamento angolare grazie allo stesso principio e a uno speciale meccanismo di ritorno che riporta il rotore in posizione iniziale quando l'alimentazione viene interrotta.

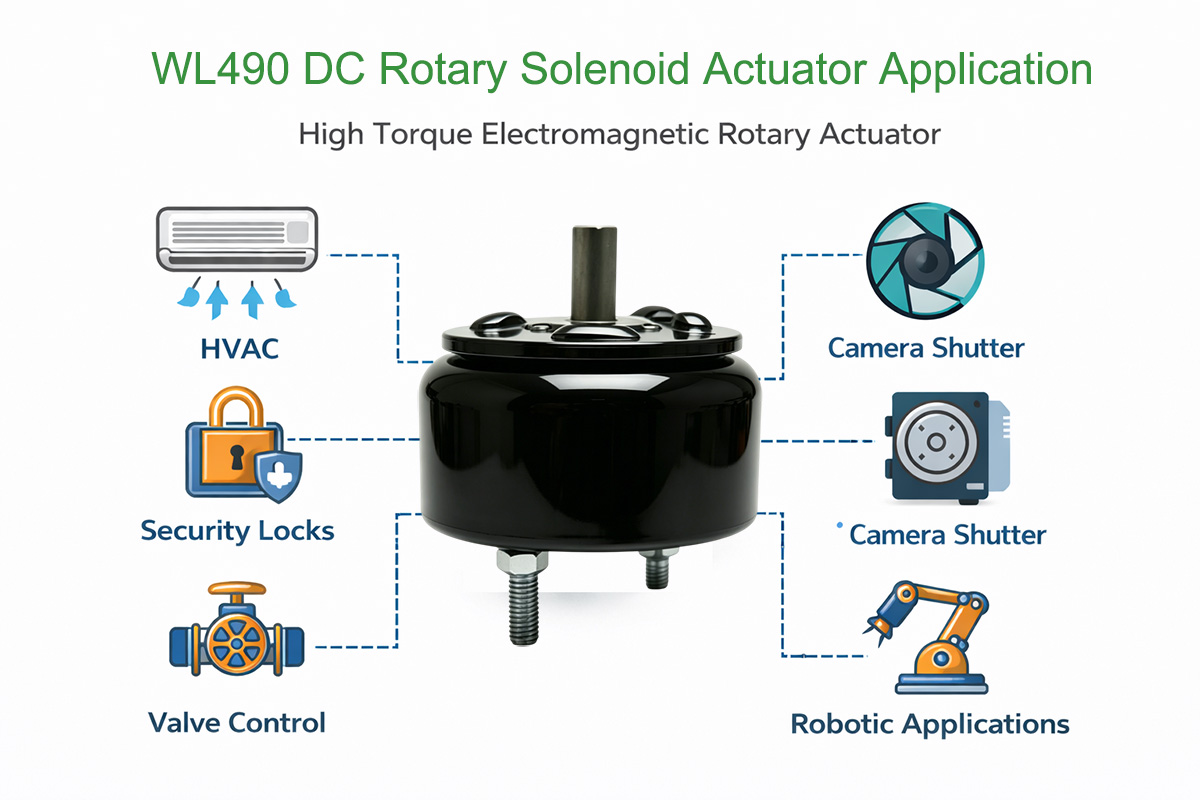

Applicazione dell'attuatore a solenoide rotativo in corrente continua

Considerata la vasta gamma di applicazioni dei solenoidi rotativi in corrente continua, è difficile elencarne anche solo la metà. Nell'industria, trovano impiego in sistemi di smistamento, macchine per l'imballaggio e sistemi robotici. Inoltre, sono presenti nelle serrature intelligenti per porte, nelle serrature per casseforti o in qualsiasi sistema di controllo accessi in cui l'apertura o la chiusura debba avvenire in modo rapido ed efficiente. Le applicazioni nel settore automobilistico includono sistemi di ventilazione e gestione dei fluidi, nonché serrature per porte. I solenoidi rotativi in corrente continua sono spesso utilizzati anche in strumenti diagnostici e altre apparecchiature medicali. Nei sistemi di condizionamento dell'aria, contribuiscono a regolare il flusso d'aria. Infine, sono impiegati in fotocamere e dispositivi ottici.

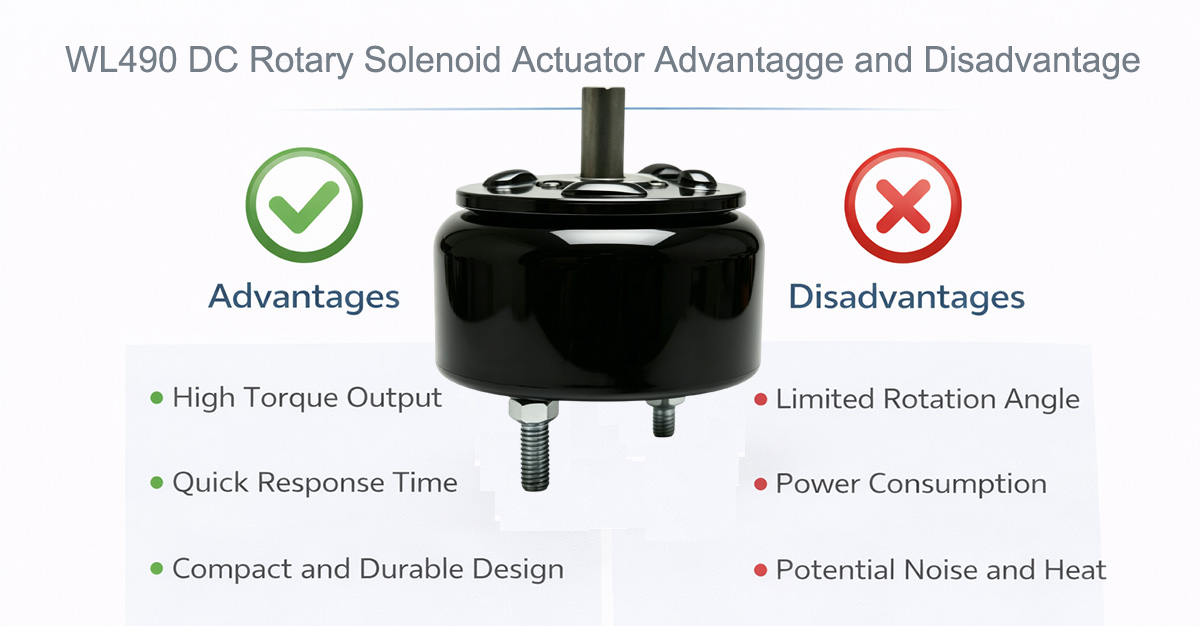

Attuatore a solenoide compatto in corrente continua: vantaggi e svantaggi

Pro e contro dell'elettrovalvola rotativa a corrente continua

L'utilizzo di solenoidi rotativi in corrente continua nei vostri sistemi presenta sia vantaggi che svantaggi. Tra i principali vantaggi di questi attuatori si annoverano la rapidità di risposta, la capacità di posizionamento angolare, le dimensioni compatte, l'elevata coppia erogata nonostante le dimensioni ridotte, la bassa manutenzione e il funzionamento in corrente continua fluido e privo di vibrazioni. Tra gli svantaggi, invece, si possono citare il fatto che un solenoide rotativo in corrente continua può ruotare solo entro un intervallo angolare predefinito, può consumare molta energia per produrre il movimento richiesto e può surriscaldarsi.

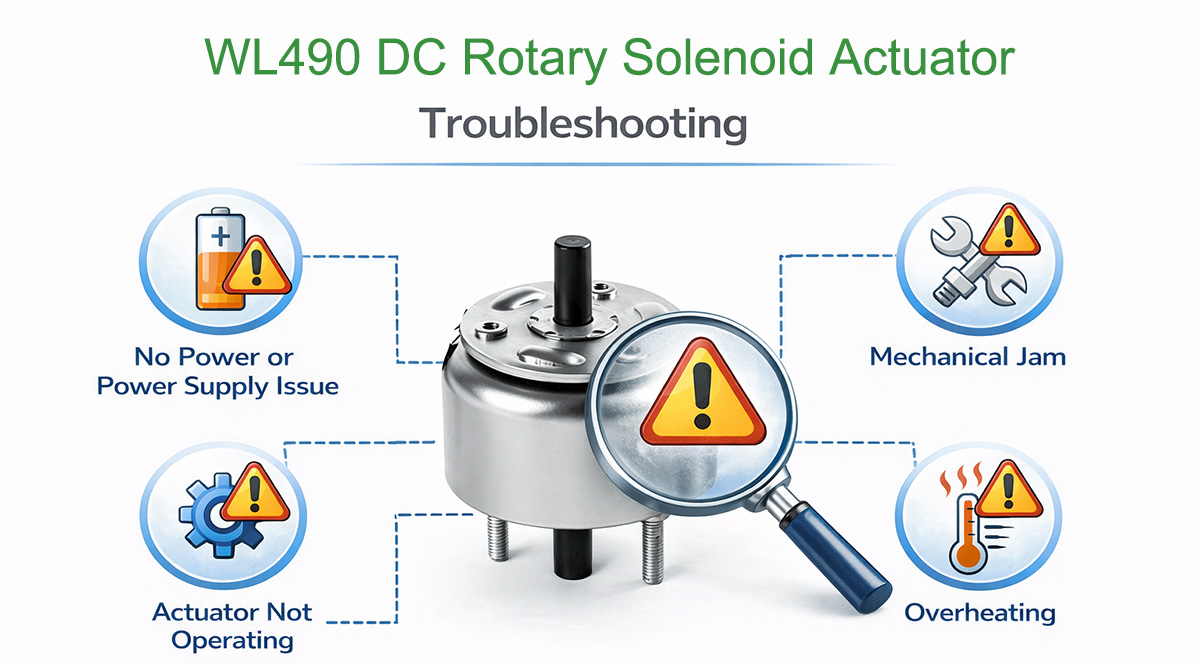

Risoluzione dei problemi del solenoide rotativo CC

Un solenoide rotativo a corrente continua può presentare alcune difficoltà tecniche legate al suo funzionamento. Tra queste, si annoverano un funzionamento anomalo, una coppia insufficiente, il surriscaldamento e il blocco del rotore. Per risolvere questi problemi, è necessario innanzitutto verificare l'alimentazione, i cavi, i collegamenti e la resistenza della bobina, poiché una bobina bruciata non funzionerà correttamente. Il problema della coppia insufficiente può essere causato da una bassa tensione, un carico eccessivo sull'attuatore o danni interni. Il surriscaldamento si verifica in caso di funzionamento prolungato di un solenoide rotativo a corrente continua, pertanto è necessario monitorarne il ciclo di lavoro. Il blocco del rotore è causato da polvere o sporco accumulati nel meccanismo.

Domande frequenti sull'attuatore a solenoide rotativo in corrente continua

1. Che cosa sono i solenoidi rotativi a corrente continua?

Si tratta di un attuatore elettromagnetico che fornisce un movimento angolare preciso e controllato.

2. In cosa si differenzia da un grafico lineare?

Un solenoide lineare produce movimenti lineari, mentre un solenoide rotativo produce movimenti rotatori ad angoli definiti.

3. Quali angoli di rotazione hanno?

Gli angoli disponibili sono 25°, 30°, 45°, 60° e 90°.

4. Che voltaggio utilizza?

Solitamente vengono utilizzati con tensioni di 6V, 12V o 24V CC, sebbene ne esistano anche altri tipi.

5. Può funzionare ininterrottamente?

No, la maggior parte di essi può svolgere solo cicli di lavoro brevi. Il funzionamento continuo richiede ulteriori miglioramenti tecnici.

6. Quali fattori influenzano la coppia di un solenoide rotante?

Tra questi fattori figurano la bobina, la tensione, il ciclo di lavoro e il carico.

7. A cosa serve?

Serrature, valvole, apparecchiature diagnostiche, sistemi di automazione e meccanismi per telecamere.

8. Quali misure possono prolungarne la durata?

Applicare la tensione appropriata, evitare di sovraccaricarlo, raffreddarlo ed effettuare una manutenzione regolare.

Come scegliere un solenoide rotativo a corrente continua

Scegliere un solenoide rotativo a corrente continua può sembrare difficile, ma in realtà è piuttosto semplice: basta assicurarsi che le specifiche del dispositivo corrispondano alle esigenze dell'applicazione. La scelta migliore rappresenta il giusto equilibrio tra movimento, forza, velocità e durata per garantire le prestazioni ottimali.

Passaggio 1: Innanzitutto, individua le esigenze della tua applicazione
Prima di consultare qualsiasi scheda tecnica, chiarisci questi tre punti fondamentali. Ti aiuteranno a fare le scelte giuste. Coppia e angolo: quanta forza di torsione ti serve? Qual è l'angolo di rotazione esatto richiesto dal tuo meccanismo? Nella maggior parte dei casi, gli angoli massimi sono compresi tra 30° e 110°.

A quale velocità deve ruotare il solenoide? Con quale frequenza si attiverà (ad esempio, quanti cicli al minuto)?

Ciclo di lavoro: con quale frequenza il solenoide si accenderà e spegnerà? Questo è molto importante per evitare che i componenti si surriscaldino.

Passaggio 2: Scegliere il tipo di solenoide più adatto al proprio lavoro

Il punto di partenza migliore è imparare a conoscere i tre principali modi in cui funziona. Tutto il resto dipende dalla tua scelta.

Questo è il tipo più comune di solenoide rotativo. È dotato di un interruttore ON e OFF. Quando si accende l'alimentazione, si sposta in una posizione di fine corsa preimpostata. È ideale per operazioni di "indicizzazione" o "deviazione" semplici e veloci, dove non è necessario variare la velocità.

Elettrovalvola rotativa proporzionale: è possibile controllare la rotazione e la coppia di un'elettrovalvola proporzionale modificando direttamente la corrente di ingresso. Questo la differenzia da un'elettrovalvola on/off. Utilizzatela quando dovete spostare qualcosa in una posizione specifica, come ad esempio azionare una valvola o una serranda.

Elettrovalvola rotativa bistabile (a ritenuta): questo tipo utilizza un magnete permanente per mantenere la posizione anche in assenza di alimentazione. Può commutare tra i suoi due stati stabili con un solo impulso elettrico. È la scelta migliore per i dispositivi alimentati a batteria perché non consuma energia per rimanere in posizione.

Passaggio 3: Esamina i dettagli tecnici più importanti

Tenete presente il tipo di solenoide quando, in base alle vostre esigenze del passaggio 1, consultate i dati presenti sulla scheda tecnica.

La coppia non è un singolo valore numerico; fate attenzione a come viene indicata. La "coppia iniziale" (la forza all'inizio della corsa) può essere molto diversa dalla "coppia finale" (la forza appena prima dell'arresto). Assicuratevi che il valore di coppia nominale sia almeno pari a quello necessario per l'intera rotazione.

Tensione e resistenza: scegli una tensione compatibile con l'alimentatore di cui disponi (ad esempio, 12 V o 24 V CC sono comuni). La resistenza della bobina influisce sulla quantità di corrente (Ampere) che assorbe, che dovrai calcolare in base al tuo fabbisogno energetico.

Direzione di rotazione: la maggior parte dei solenoidi rotanti si muove in una sola direzione, ma alcuni possono essere impostati per muoversi in senso orario (CW) o antiorario (CCW) semplicemente invertendo la polarità della tensione applicata.

Passaggio 4: Verificare che funzioni e si adatti all'ambiente

L'ultimo passaggio consiste nell'assicurarsi che l'elettrovalvola funzioni correttamente nel contesto reale del proprio sistema.

Ciclo di lavoro e calore: il ciclo di lavoro (%) indica quanta potenza è possibile utilizzare. Il surriscaldamento e il guasto si verificano quando il ciclo di lavoro nominale viene superato. Se è necessario che funzioni ininterrottamente (ciclo di lavoro del 100%), è consigliabile scegliere un solenoide con una potenza nominale inferiore o uno specificamente progettato per il "funzionamento continuo".

Durata meccanica: le schede tecniche solitamente indicano il numero di cicli di funzionamento previsti per il dispositivo, che può variare da 10 milioni a oltre 100 milioni. Verificate che questo valore sia compatibile con la durata di vita del vostro prodotto.

Verifica il grado di protezione IP (ad esempio, IP20 è comune per ambienti interni puliti) per accertarti che il dispositivo protegga l'ambiente. Se devi utilizzarlo in un ambiente ostile o all'aperto, potrebbe essere necessario un'unità sigillata o realizzata con materiali che impediscano l'ingresso di umidità o polvere, come gli involucri in acciaio inossidabile.

Riepilogo rapido del percorso di selezione

Ecco un modo semplice per visualizzare il processo decisionale in base alla tua esigenza principale:

Se la tua priorità è…	Allora dovresti scegliere…	Perché è la soluzione migliore
Semplice comando di accensione/spegnimento	Elettrovalvola rotativa ON/OFF (standard)	Conveniente, veloce, facile da guidare -1
Posizionamento variabile	Elettrovalvola rotativa proporzionale	La coppia/posizione è direttamente controllabile tramite corrente -7
Efficienza energetica	Elettrovalvola rotante bistabile (a ritenuta)	Mantiene la posizione senza consumo di energia -5 -9
Ciclo di vita elevato	Interruttore ON/OFF con materiali robusti (ad esempio, cuscinetti a sfera)	Cerca modelli con una durata stimata superiore a 100 milioni di cicli.
