Supporto magnetico elettrico WL1625 con elevata forza di tenuta.

Un supporto magnetico elettrico è un dispositivo elettromagnetico progettato per trattenere, posizionare o rilasciare oggetti metallici tramite una forza magnetica controllata. Utilizza una bobina elettrica per creare un campo magnetico quando viene attivato. I supporti magnetici elettrici sono utilizzati nell'automazione industriale, nei sistemi robotici, nei macchinari di produzione, nelle attrezzature di sollevamento, nei dispositivi di sicurezza e nelle applicazioni di posizionamento di precisione. Offrono un controllo più flessibile rispetto ai magneti permanenti. La forza magnetica può essere attivata e disattivata a seconda delle necessità. Esistono diversi tipi di supporti magnetici elettrici in termini di dimensioni, forza di tenuta magnetica e opzioni di montaggio. La loro risposta rapida, l'elevata capacità di tenuta e la ripetibilità li rendono parte integrante dei moderni sistemi di automazione e produzione intelligenti.

Ottieni un preventivo gratuito

PDF Download

Descrizione del supporto elettromagnetico

Un dispositivo di fissaggio a magnete elettrico è un dispositivo elettromagnetico che trasforma l'energia elettrica in un campo magnetico per trattenere e posizionare oggetti ferromagnetici. È costituito da un avvolgimento, un nucleo magnetico, un involucro e un collegamento elettrico. Quando la corrente scorre attraverso l'avvolgimento, si genera un campo magnetico e si crea una forte forza di attrazione. Quando l'alimentazione di corrente viene interrotta, la forza magnetica si disattiva e l'oggetto può essere rilasciato facilmente. I dispositivi di fissaggio a magnete elettrico sono utilizzati in macchinari industriali, sistemi di automazione, sistemi robotici, dispositivi di sicurezza e applicazioni di movimentazione materiali. La forza di tenuta magnetica controllabile offre soluzioni di fissaggio efficienti e affidabili.

Come funziona un supporto elettromagnetico?

Il supporto magnetico elettrico funziona secondo i principi dell'elettromagnetismo. La corrente che scorre attraverso la bobina produce un campo magnetico attorno all'avvolgimento. Il nucleo magnetico concentra e amplifica il campo magnetico. In questo modo, si genera una forza di attrazione che trattiene gli oggetti metallici.

La corrente elettrica fornita al supporto genera un campo magnetico che mantiene il carico in posizione. Quando l'alimentazione viene interrotta, il campo magnetico scompare e l'oggetto viene rilasciato.

Diversi fattori influenzano l'intensità della forza magnetica: la progettazione della bobina, il materiale del nucleo, la tensione, la corrente, l'intercapedine d'aria e l'area della superficie di contatto. I moderni portamagneti elettrici possono includere sensori, controllori o sistemi di feedback per un'automazione precisa.

Video del supporto per magnete elettrico

Supporto elettromagnetico - Visualizzazione dettagliata

Supporto personalizzato per magneti elettrici per sistemi di apparecchiature

Supporto per magnete elettrico Soluzioni di controllo magnetico

Supporto magnetico elettrico con design a basso consumo energetico

Supporto magnetico elettrico per operazioni di fissaggio di precisione

Supporto magnetico elettrico per sistemi di fabbrica intelligenti

Guida alla selezione dei portamagneti elettrici per ingegneri

WL1625 Supporto elettromagnetico tecnico

Brand	Tecnologia Weilong	Numero di modello	WL1625
Tensione nominale (V)	12 V CC o 24 V	Potenza nominale (W)	2 5-W
Modalità Lavoro:	Accensione, magnete acceso	Forza di tenuta (N)	3 Kg
dovere lavorativo	100%	resistenza all'usura	32 Ω
Servizio vita	300 mila volte	Certificazione	CE, ROHS, ISO9001,
Materiale	Alloggiamento in acciaio al carbonio per magneti di qualità superiore	Lunghezza del cavo (mm)	200 MM
Installa stile	Foro per vite	Tolleranza dimensionale	+/- 0.1 mm
Impermeabile	Nona	Classe di isolamento	B
Test Hi-Pot	CA 600 V 50/60 Hz 2 secondi	Forza di tenuta non eccitabile	0
Temperatura di Esercizio	-10 ° C-100 ° C	Duty Cycle	1-100%
Profondità della filettatura (mm)	/	Termini Di Pagamento	TT o LC a vista
ordine del campione	Si	Garanzia	1 Anno
MOQ	1000 pezzi	Capacità di fornitura	5000 pezzi a settimana
Tempo di consegna	30 Giorni	Porto di carico	Shenzhen

Perché i supporti elettrici stanno diventando così popolari?

La crescente domanda di automazione più rapida, posizionamento preciso e sistemi di controllo intelligenti rende i portamagneti elettrici sempre più diffusi nelle industrie moderne.

Lo sviluppo della robotica, delle fabbriche intelligenti, delle linee di produzione automatizzate e delle attrezzature industriali aumenta la domanda di soluzioni di fissaggio elettromagnetiche affidabili.

A differenza dei magneti permanenti, i supporti magnetici elettrici possono essere accesi e spenti istantaneamente. Sono più flessibili da controllare, il che aumenta la produttività, la sicurezza e l'efficienza.

Sono compatti, hanno un'elevata capacità di contenimento e sono facili da integrare con i sistemi di controllo digitali, il che li rende adatti ad applicazioni di produzione avanzate.

Con la crescente tendenza all'automazione e alle tecnologie intelligenti nei settori industriali, i portamagneti elettrici rimarranno la soluzione chiave per una movimentazione efficiente dei materiali, un posizionamento di precisione e un controllo industriale efficace.

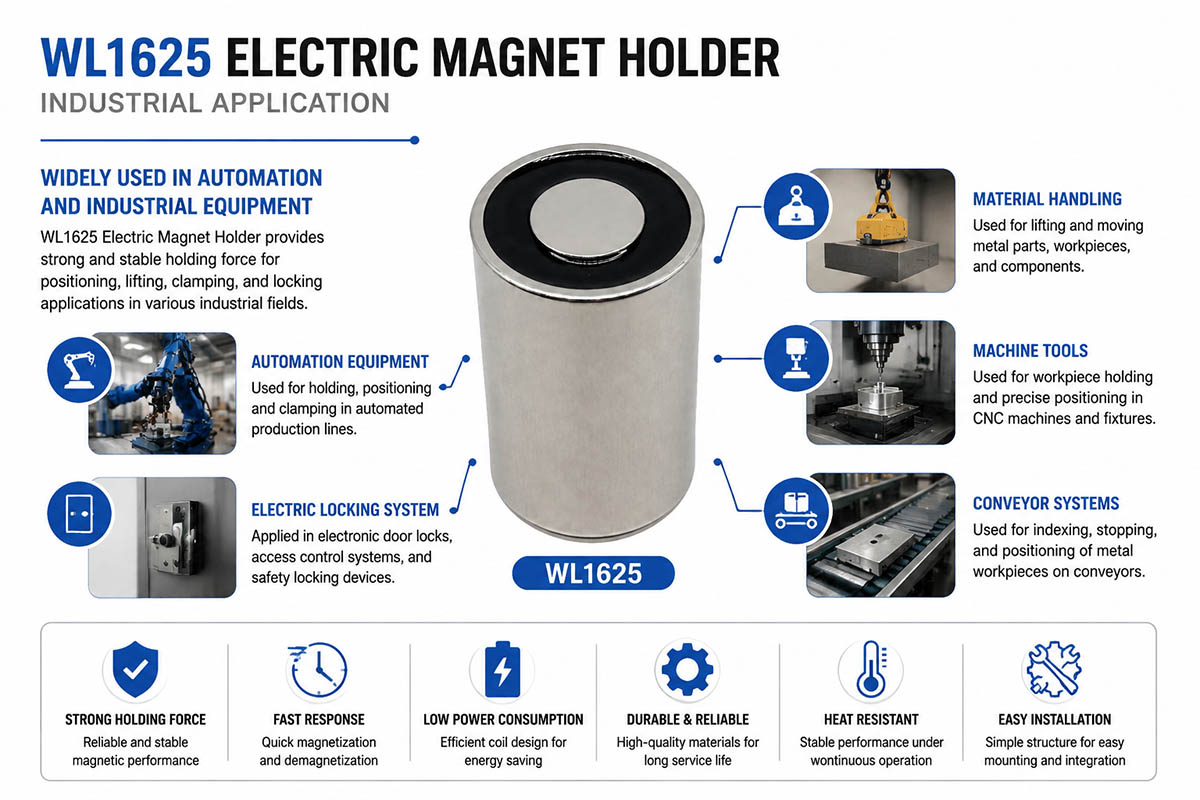

Applicazioni dei morsetti elettromagnetici industriali

I supporti magnetici elettrici sono ampiamente utilizzati in applicazioni industriali e commerciali grazie alla loro capacità di mantenere la magnetizzazione in modo controllabile.

Nell'automazione industriale, i portamagneti elettrici vengono utilizzati nei sistemi robotici e nelle apparecchiature di produzione per tenere in posizione i componenti metallici durante l'assemblaggio, la lavorazione e l'ispezione. La loro rapida capacità di commutazione migliora l'efficienza produttiva.

I dispositivi di bloccaggio elettromagnetici vengono utilizzati nei sistemi di movimentazione dei materiali per il sollevamento e il trasporto di lamiere d'acciaio, componenti metallici e prodotti industriali. Consentono di movimentare e controllare in sicurezza l'oggetto metallico senza l'utilizzo di pinze meccaniche.

I dispositivi di fissaggio elettromagnetici trovano impiego anche in macchine CNC, maschere, apparecchiature di saldatura e linee di assemblaggio, dove è richiesto un posizionamento preciso. La loro forza di tenuta ripetuta migliora la precisione della produzione.

I supporti elettromagnetici vengono utilizzati nei sistemi di sicurezza e controllo accessi per fissare dispositivi di sicurezza e porte.

I supporti compatti per magneti elettrici trovano impiego in apparecchiature mediche, dispositivi di laboratorio e macchine di collaudo per il loro controllo preciso e il funzionamento stabile.

Con lo sviluppo delle fabbriche intelligenti, della robotica e dei sistemi di produzione automatizzati, i portamagneti elettrici sono ancora ampiamente utilizzati per migliorare l'efficienza e il controllo intelligente.

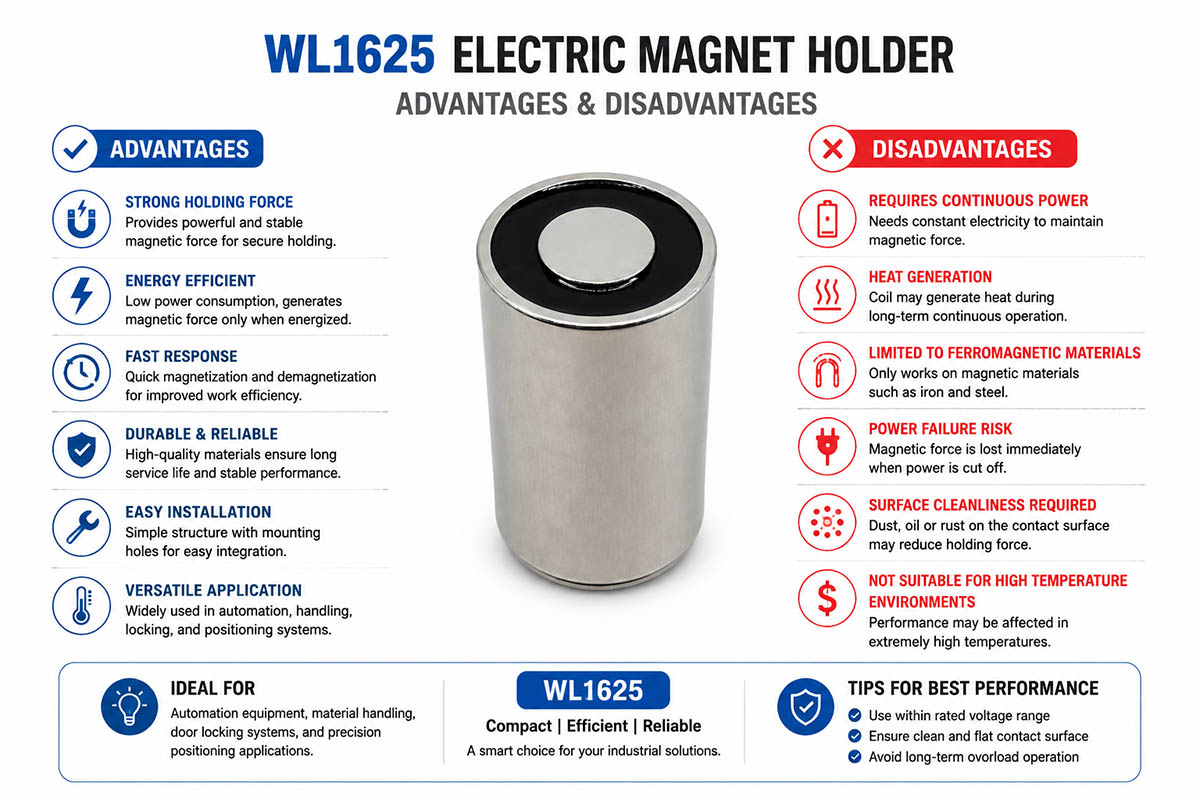

Supporto magnetico elettrico: vantaggi e svantaggi

Vantaggi e svantaggi del portalampada elettrico

Vantaggi

I portamagneti elettrici offrono un'ottima controllabilità, poiché la forza magnetica può essere attivata e disattivata elettronicamente. Garantiscono una risposta rapida, una forza di tenuta affidabile e una facile integrazione nei sistemi di controllo automatizzati.

I supporti a magneti elettrici sono più flessibili dei magneti permanenti poiché la forza di tenuta può essere controllata elettricamente. Riducono la complessità meccanica e aumentano l'efficienza dell'automazione.

La loro struttura compatta, l'elevata affidabilità e il design personalizzabile ne consentono l'impiego in macchinari industriali, robot e sistemi di produzione intelligenti.

Svantaggi

I portamagneti elettrici richiedono un'alimentazione elettrica costante per il loro funzionamento, il che può comportare un consumo energetico elevato in alcune applicazioni. Un'interruzione di corrente può influire negativamente sulle prestazioni di tenuta, a meno che non vengano utilizzati meccanismi di sicurezza.

Durante il funzionamento prolungato, è necessario tenere conto della generazione di calore da parte della serpentina. "La gestione termica deve essere eseguita correttamente."

Rispetto ai semplici supporti meccanici, i supporti elettromagnetici possono presentare un costo iniziale più elevato a causa dei componenti elettromagnetici e dei sistemi di controllo.

Le prestazioni al di sotto di tale livello potrebbero essere causate da tensione, carico o installazione inadeguati.

Nel complesso, i supporti per magneti elettrici offrono grandi vantaggi per le applicazioni che richiedono una tenuta magnetica controllata.

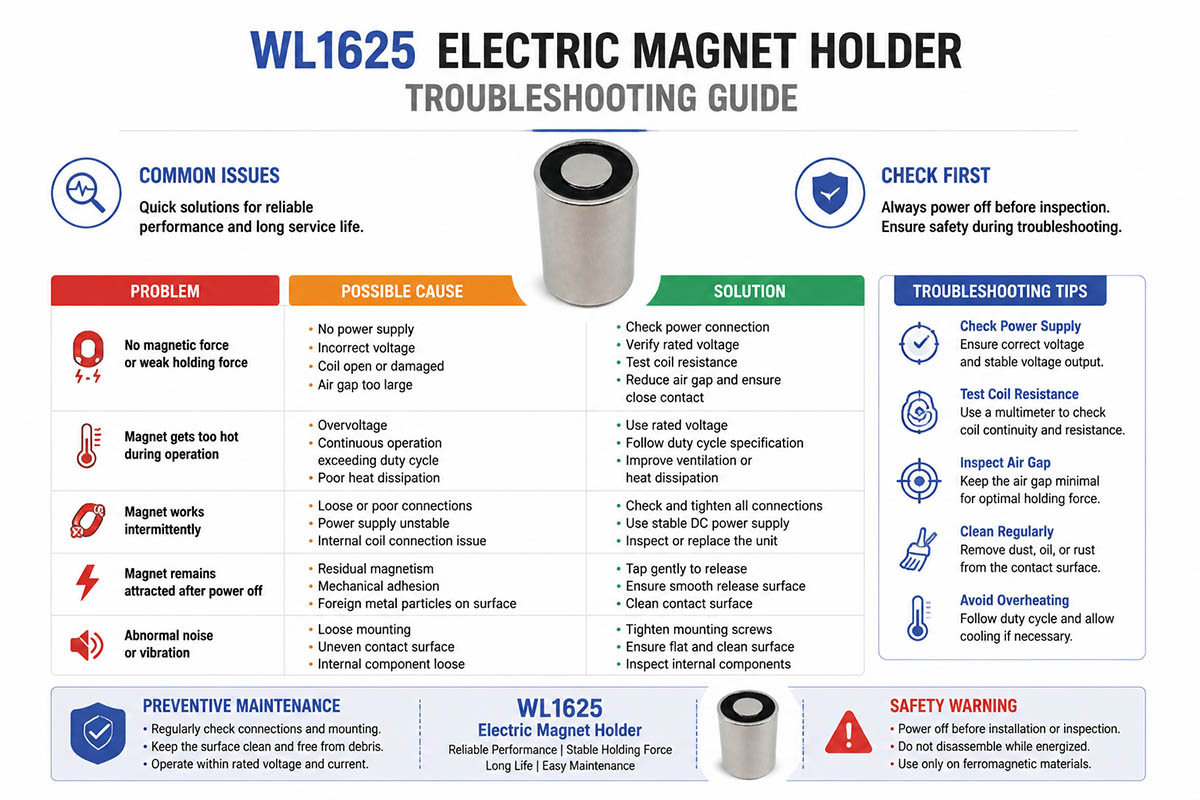

Risoluzione dei problemi del supporto magnetico elettrico

I principali problemi dei portamagneti elettrici possono includere una forza di tenuta insufficiente, surriscaldamento, mancata attivazione e funzionamento instabile.

1. Forza magnetica debole

Potenziali cause:

Bassa tensione di esercizio
Ampio spazio d'aria
Bobina danneggiata

Soluzioni:

Controllare l'alimentazione
Aumentare la superficie di contatto
Ispezionare le condizioni della bobina

2. Il magnete non si attiva

cause:

Problemi di cablaggio
Guasto del controller
Soluzioni per bobine danneggiate:
Controllare i collegamenti elettrici
Segnale di controllo di prova
Riparare o sostituire le parti danneggiate

3. Generazione eccessiva di calore

Potenziali cause:

Tempo di funzionamento lungo
Alta corrente
Cattiva ventilazione

Soluzioni:

Aumentare il raffreddamento

Verificare i parametri nominali

Ridurre il carico operativo

tenuta traballante

Potenziali cause:

Vibrazione
Installazione errata
Mancanza di forza di tenuta

Soluzioni:

Fissare il montaggio
Scegli un altro modello
Modificare la posizione di installazione

Le prestazioni affidabili del portamagneti elettrici si ottengono attraverso la corretta selezione dell'applicazione, i test elettrici e la manutenzione regolare.

FAQ

1. Che cos'è un supporto per magneti elettrici?

Un supporto magnetico elettrico è un dispositivo nel campo dell'elettromagnetismo che genera una forza di tenuta grazie al passaggio di corrente elettrica in una bobina e in un nucleo magnetico.

2. Che cos'è una pinza elettromagnetica?

Un supporto magnetico elettrico funziona convertendo l'energia elettrica in forza magnetica. Quando la corrente scorre attraverso la bobina, si genera un campo magnetico che magnetizza il nucleo e attrae i materiali ferromagnetici. Quando l'alimentazione viene interrotta, la forza magnetica diminuisce e l'oggetto viene rilasciato.

3. Quali sono le applicazioni dei portalampada elettrici?

I portamagneti elettrici trovano applicazione nell'automazione industriale, nei sistemi robotici, nelle macchine CNC, nei dispositivi di assemblaggio, nei dispositivi di movimentazione dei materiali, nei dispositivi di bloccaggio, nei sistemi di trasporto e nelle apparecchiature di posizionamento.

4. Quali materiali vengono attratti da un supporto magnetico industriale?

I supporti per magneti elettrici vengono generalmente utilizzati per attrarre materiali ferromagnetici come ferro e acciaio. I materiali non magnetici, come alluminio, rame, plastica, vetro e legno, non possono essere attratti dai magneti elettrici.

5. Quali fattori determinano la forza di tenuta di un supporto per magnete elettrico?

La forza di tenuta dipende dalla potenza della bobina, dal livello di tensione e corrente, dal materiale del nucleo magnetico, dallo spazio d'aria tra il supporto e l'oggetto, dalla superficie di contatto dell'oggetto e dal tipo di metallo. Minore è lo spazio d'aria, maggiore è la forza magnetica.

6. Come si sceglie il portamagnete elettrico più adatto?

Nella scelta di un portamagneti industriali, è necessario tenere conto dei seguenti aspetti: forza di tenuta richiesta, tensione di alimentazione, ambiente di lavoro, spazio operativo, intervallo di temperatura e requisiti dell'applicazione. Un dimensionamento e caratteristiche elettriche corretti garantiranno prestazioni affidabili.

7. Come prendersi cura di un portamagneti industriali?

Le procedure di manutenzione per un portamagnete elettrico includono il controllo dei collegamenti elettrici, la pulizia della superficie da polvere e particelle metalliche, il riscaldamento della bobina e il monitoraggio della tensione. È necessario evitare carichi meccanici eccessivi.

8. Perché un supporto per magnete elettrico perde la sua forza magnetica?

Le cause più comuni sono la mancanza di alimentazione, danni agli avvolgimenti della bobina, surriscaldamento, connessioni elettriche difettose, un'eccessiva distanza tra il supporto e l'oggetto e una superficie magnetica usurata. La risoluzione dei problemi includerà controlli di tensione, resistenza, cablaggio e nucleo magnetico.

Come scegliere un supporto magnetico elettrico?

Nella scelta del portamagnete elettrico più adatto, è necessario considerare i requisiti dell'applicazione, le condizioni operative e le specifiche di prestazione.

Innanzitutto, è necessario determinare la forza di tenuta richiesta. La forza del supporto magnetico deve essere sufficiente a sostenere il carico previsto nelle reali condizioni di lavoro.

In secondo luogo, è necessario determinare i requisiti di tensione e corrente dell'applicazione. Il modello selezionato deve essere compatibile con l'attuale sistema di controllo elettrico per funzionare in modo sicuro ed efficiente.

Il ciclo di lavoro è un altro fattore importante. Per le applicazioni che richiedono un funzionamento continuo, è necessario integrare un'adeguata gestione termica per evitare il surriscaldamento.

Occorre inoltre considerare la superficie di contatto e l'intercapedine d'aria. Le prestazioni di tenuta magnetica sono generalmente migliori con un'intercapedine d'aria ridotta e un'ampia area di contatto.

È necessario tenere conto delle condizioni ambientali. È necessario selezionare la struttura protettiva e il materiale adeguati per le applicazioni industriali soggette a polvere, umidità, vibrazioni o alte temperature.

Anche i requisiti di installazione sono molto importanti. Prima della scelta, è necessario verificare le dimensioni di montaggio, i metodi di fissaggio meccanico e lo spazio disponibile per l'installazione.

Per i sistemi automatizzati è necessario considerare caratteristiche aggiuntive quali sensori, feedback di posizione e interfacce di controllo.

Quando si seleziona un supporto per magnete elettrico personalizzato, è necessario discutere le seguenti specifiche con il produttore:
