Come scegliere la valvola solenoide rotativa giusta

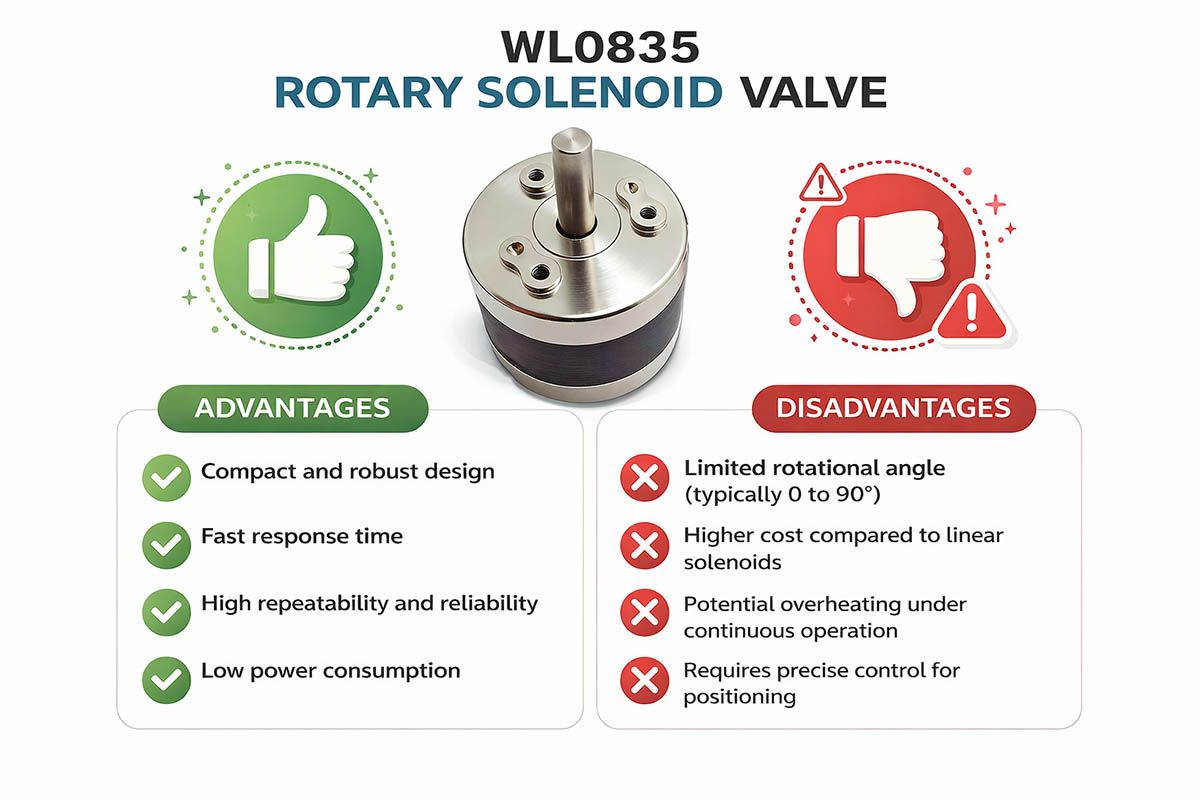

La scelta di un'elettrovalvola rotativa adeguata è fondamentale per garantire che il sistema non sia solo efficiente, ma anche durevole e performante. Le elettrovalvole rotative sono convertitori elettromagnetici-rotativi ampiamente utilizzati nel controllo dei fluidi, nell'automazione, nel bloccaggio e nelle applicazioni di commutazione.
Questa è un'ottima guida per gli ingegneri per scegliere l'elettrovalvola rotativa più adatta al proprio sistema.
1. Definisci i requisiti dell'applicazione
Il primo passo nella scelta di un'elettrovalvola rotativa è identificare la funzione della valvola nel proprio sistema.
Domande importanti da porsi:
Viene utilizzato per controllare fluidi, flusso d'aria o interruttori meccanici?
È normalmente chiuso (NC) o normalmente aperto (NO)?
Deve funzionare sempre o solo a volte?
Deve funzionare in ambienti con molta polvere, umidità e vibrazioni?

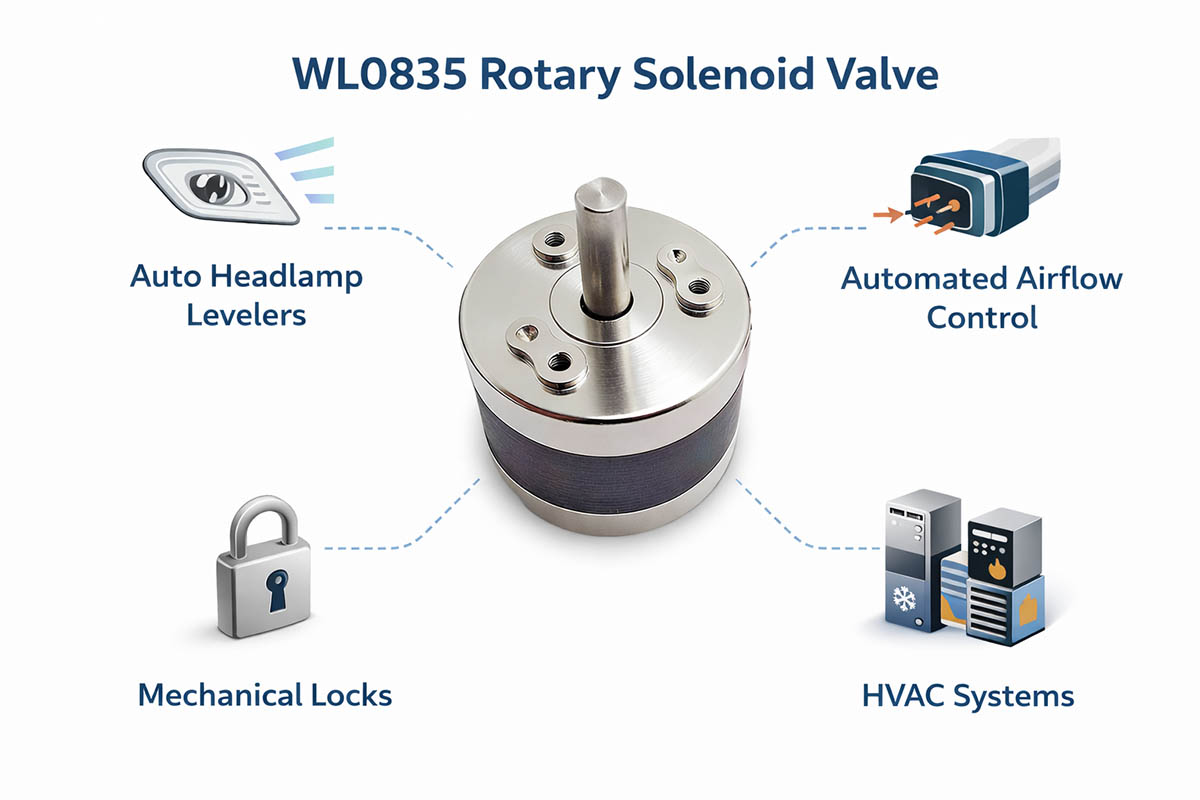

Alcuni dei dispositivi sono:
Automazione nell'industria
Dispositivi per l'assistenza sanitaria
Sistemi per la chiusura di sicurezza
Sistemi per il controllo del carburante
Meccanismi per i satelliti e i viaggi spaziali
2. Trova l'angolo di rotazione richiesto
I solenoidi rotanti sono in grado di ruotare solo entro un angolo limitato.
Possono alternarsi tra:
15° e 30° per interruttori piccoli
30° e 45° per l'apertura e la chiusura della valvola
45° e 90° per l'indicizzazione meccanica
È quindi importante fare le cose per bene per garantire che la valvola possa essere aperta e chiusa senza subire eccessive sollecitazioni.
3. Verificare i requisiti di coppia
La coppia è uno dei requisiti più importanti.
Bisogna calcolare con precisione quanta coppia è necessaria per azionare il meccanismo della valvola.
Fattori chiave:
Attrito all'interno della valvola
Resistenza al carico
Forza del ritorno primaverile
Solitamente, come margine di sicurezza, si ammette una coppia superiore del 30-50%.
I solenoidi che richiedono una coppia elevata solitamente hanno bobine più grandi.
4. Che tipo di potenza e tensione dobbiamo utilizzare?
Le valvole solenoidi rotative hanno requisiti di tensione differenti.
Alcuni dei requisiti di tensione standard sono:
5V / 12V / 24V CC
CA 110 V / 220 V.
Dipende dall'alimentazione elettrica disponibile.
Prendere in considerazione:
Che tipo di energia consuma
Generare calore
Efficienza energetica
I solenoidi rotanti bistabili e a bassa potenza sono generalmente più adatti ai sistemi alimentati a batteria.
5. Scegliere tra tipi monostabili e bistabili.
Ce ne sono di due tipi:
Elettrovalvola rotante con uno stato stabile
In caso di interruzione di corrente, il dispositivo ritorna al suo stato originale.
Ha il ritorno primaverile
Adatto per il controllo costante
Elettrovalvola rotativa a due stati (a ritenuta)
Non perde il posto senza alimentazione
Efficiente in termini di potenza
Adatto per il controllo a distanza, applicazioni aerospaziali e dispositivi alimentati a batteria.
6. Considerare il tempo di risposta
Alcune app devono rispondere rapidamente.
Tempi di risposta medi:
Da 10 a 50 millisecondi se deve essere utilizzato in app che richiedono molta velocità
Da 50 a 200 millisecondi se deve essere utilizzato nell'industria in generale
La corrente di spunto, ovvero la quantità di corrente necessaria per entrare in un circuito, deve essere elevata.
7. Considera lo stato dell'ambiente
I solenoidi sono influenzati in modo significativo dall'ambiente circostante.
Considera questi:
Intervallo di temperature adeguato
Resistente all'umidità
Grado di protezione IP adeguato
Resistente alle vibrazioni
Protetto dalla ruggine
Per condizioni estreme:
Le custodie sono sigillate
L'albero è realizzato in acciaio inossidabile
L'isolamento è previsto se il componente deve essere esposto ad alte temperature.
8. Considerare la durata del ciclo e il ciclo di lavoro
La durata del ciclo di vita varia a seconda dell'elettrovalvola.
Valutazioni:
500,000 cicli se deve essere utilizzato con moderazione
Da 1 a 5 milioni di cicli se destinato all'uso industriale.
10 milioni o più di cicli per sistemi ad alta affidabilità
Inoltre, osservate il ciclo di lavoro:
Dovere in ogni momento
Doveri che vanno e vengono
Funzionamento del polso
9. Verificare i limiti di montaggio e di dimensione
Spesso ci si dimentica dell'integrazione meccanica.
Guarda:
Posizione dei fori di montaggio
Diametro dell'albero
Dimensione totale
Peso
I dispositivi medici ed elettronici spesso necessitano di solenoidi rotativi compatti.
10. Esamina le opzioni di personalizzazione
La maggior parte delle elettrovalvole rotative deve essere progettata specificamente per l'applicazione da svolgere.
Alcuni metodi comuni per personalizzare sono:
Il design dell'albero è speciale
Angolo di rotazione modificabile
Alloggiamento sigillato o impermeabile
Tipo di connettore
Tensione per bobine speciali
Collaborare con un produttore che opera nel settore da tempo può aiutarti a realizzare il design migliore.
Lista di controllo per la scelta delle chiavi
Prima di completare la tua elettrovalvola rotativa, assicurati di quanto segue:
Angolo di rotazione necessario
Coppia di uscita necessaria
Tensione di funzionamento
quanta energia consuma
Quanto velocemente rispondi
Protezione dell'ambiente
Ciclo di lavoro e durata
Dimensione della macchina
✅ Conclusion
Nella scelta della valvola a solenoide rotativa più adatta, è necessario considerare diversi fattori, come la coppia, l'angolo di rotazione, il consumo energetico e l'ambiente di utilizzo. Questo garantisce un funzionamento costante, una manutenzione minima e una lunga durata. Prima di scegliere una valvola a solenoide rotativa per il proprio sistema, i progettisti dovrebbero sempre valutare sia i fattori elettrici che quelli meccanici.
