Guida per solenoide rotante bistabile WL0616

Che cos'è un solenoide rotativo bistabile?

Il solenoide rotante bistabile è un dispositivo elettromagnetico che può ruotare in cerchio in due posizioni stabili. “Bistabile” è una parola che viene utilizzata

Ciò contribuisce a ridurre notevolmente il calore e il consumo energetico, rendendoli adatti a sistemi elettronici a bassa potenza o alimentati a batteria.

Possono essere utilizzati in macchine per transazioni finanziarie, in macchinari automatizzati impiegati nell'industria, in dispositivi medici, in serrature per case intelligenti, in distributori automatici e in sistemi di commutazione ottica.

Stanno guadagnando popolarità nei moderni sistemi elettromeccanici dove l'affidabilità della commutazione e l'efficienza energetica sono fondamentali, grazie alla loro compattezza, durata e possibilità di posizionamento preciso.

I solenoidi bistabili sono molto efficienti in termini di consumo energetico, poiché sono in grado di mantenere due posizioni senza bisogno di alimentazione elettrica continua. Il loro funzionamento si basa sull'invio di un segnale a impulsi alla bobina, che ne modifica la posizione. Quando vengono disattivati, mantengono la posizione grazie a un magnete permanente o a un meccanismo di bloccaggio integrato. Questi solenoidi sono molto veloci, non si surriscaldano e hanno una durata molto lunga, superiore a un milione di cicli. I solenoidi bistabili sono inoltre noti per la loro silenziosità, la forza di tenuta costante e il basso consumo energetico.

Ottieni un preventivo gratuito

PDF Download

Che cos'è un solenoide rotativo bistabile? Funzionamento e applicazioni.

Panoramica del solenoide rotante bistabile

Il solenoide rotativo bistabile è un dispositivo elettromeccanico in grado di convertire l'energia elettrica in movimento rotatorio. Il solenoide bistabile è un tipo di solenoide rotativo, e l'unica differenza è che il solenoide bistabile può trovarsi solo in due posizioni, mentre il solenoide rotativo necessita di un flusso costante di corrente per rimanere in posizione.

Questo è molto importante in applicazioni come sistemi alimentati a batteria, automazione, distributori automatici e sistemi finanziari, come i contabanconote.

Il solenoide può ruotare un'armatura di qualsiasi angolazione, tipicamente 30, 45, 60 o 90 gradi.

L'elettrovalvola rotante bistabile viene utilizzata in applicazioni di precisione perché si trova sempre in una posizione stabile.

Video del solenoide rotativo bistabile WL0616

WL0616 Elettrovalvola rotativa bistabile - Visualizzazione dettagliata

Guida alla risoluzione dei problemi del solenoide rotativo bistabile

Elettrovalvola rotativa bistabile nei sistemi di controllo industriale

Elettrovalvola rotante bistabile ad alte prestazioni: una spiegazione

Elettrovalvola rotativa bistabile per sistemi di risparmio energetico

Applicazioni industriali dei solenoidi rotanti bistabili

Scheda tecnica del solenoide rotativo bistabile WL0616

Elettrovalvola rotativa bistabile WL0616T per contabanconote e selezionatrice di frutta

Dimensioni del prodotto: 39*32*16 mm

Angolo di rotazione: 0-20°

Forza iniziale: ≥2 N.cm

Tensione CC: DC24V

Potenza: 28.8W

Corrente: 1.2A

Resistenza: 20Ω

Vita: ≥1,000,000 di volte

Ciclo di lavoro: 0.03 s acceso, 0.12 s spento

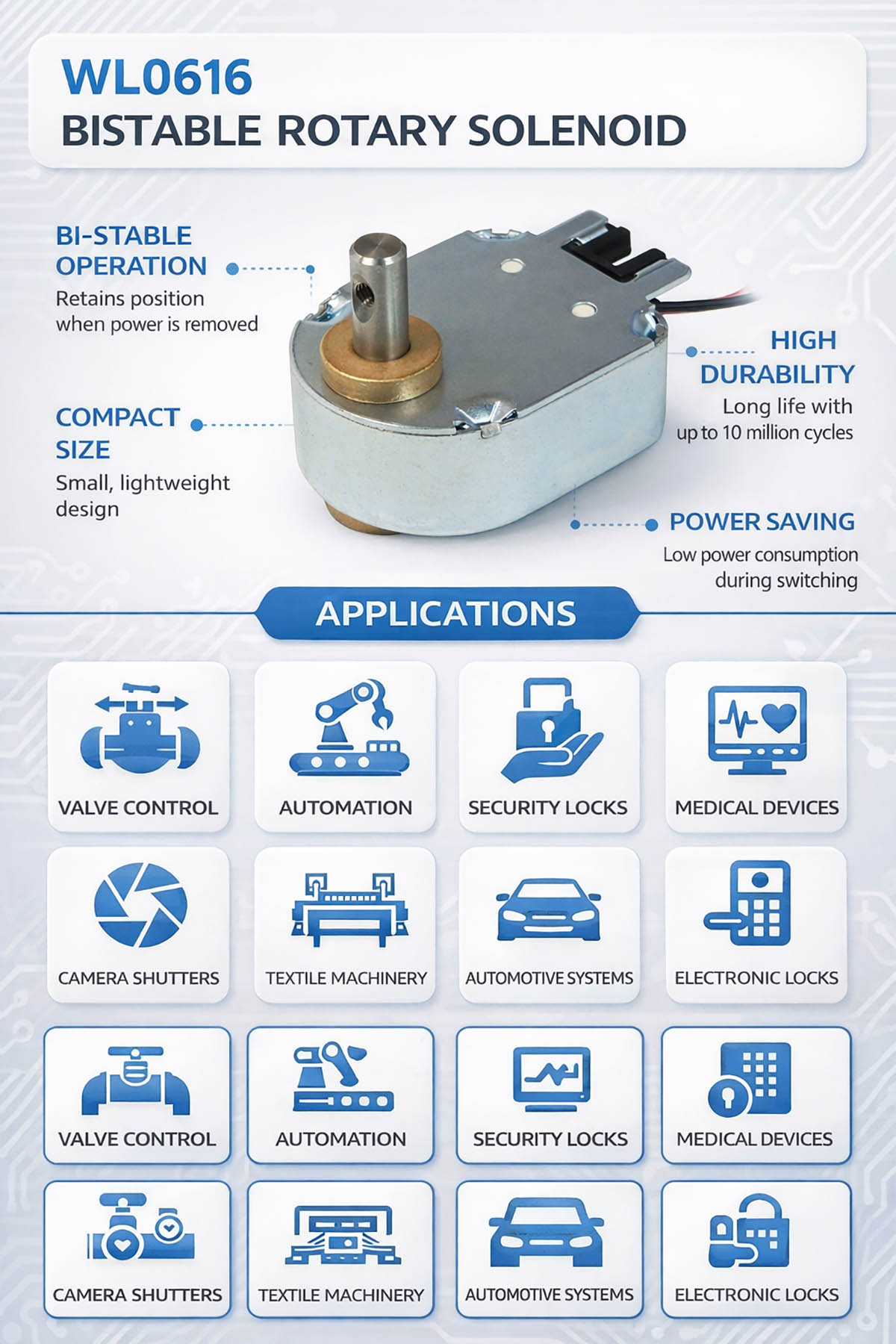

Applicazione del solenoide rotativo bistabile WL0616

I solenoidi rotanti bistabili sono generalmente utilizzati nei sistemi elettromeccanici in cui si desidera risparmiare energia e in quelli in cui è necessario un controllo preciso.

Una delle applicazioni più comuni si trova nelle macchine conta-smistatori di denaro. In questo tipo di macchina, il solenoide controlla le valvole che convogliano le banconote in canali separati. La natura bistabile consente al solenoide di funzionare senza necessità di alimentazione costante, con conseguente minore produzione di calore e maggiore affidabilità.

Gli elettromagneti rotativi bistabili controllano le macchine che rilasciano i prodotti e li bloccano in posizione nei distributori automatici. Il loro rapido tempo di risposta garantisce l'erogazione del prodotto corretto.

Questi solenoidi sono comunemente utilizzati anche nei sistemi di automazione industriale per dispositivi quali meccanismi di commutazione, dispositivi di posizionamento e componenti robotici. Sono particolarmente adatti nei sistemi di produzione automatizzati perché mantengono la posizione anche in assenza di alimentazione.

Questi solenoidi sono utilizzati anche nelle serrature intelligenti e nei sistemi di sicurezza. Sono adatti a questa applicazione perché commutano meccanicamente in modo affidabile e consumano pochissima energia.

Questi solenoidi vengono utilizzati nella regolazione di valvole per fluidi, selettori di campioni e componenti di commutazione ottica in dispositivi medicali. Sono particolarmente adatti a questa applicazione perché sono molto silenziosi e precisi.

Altre applicazioni sono:

Distributori automatici di biglietti

Macchine da gioco

Interruttori che utilizzano la luce

Parti della fotocamera

Dispositivi per case intelligenti

Strumenti per la misurazione

I solenoidi rotativi bistabili sono tuttora utilizzati in un numero sempre maggiore di sistemi elettromeccanici moderni grazie alla loro efficienza energetica, alla lunga durata e all'elevata precisione di posizionamento.

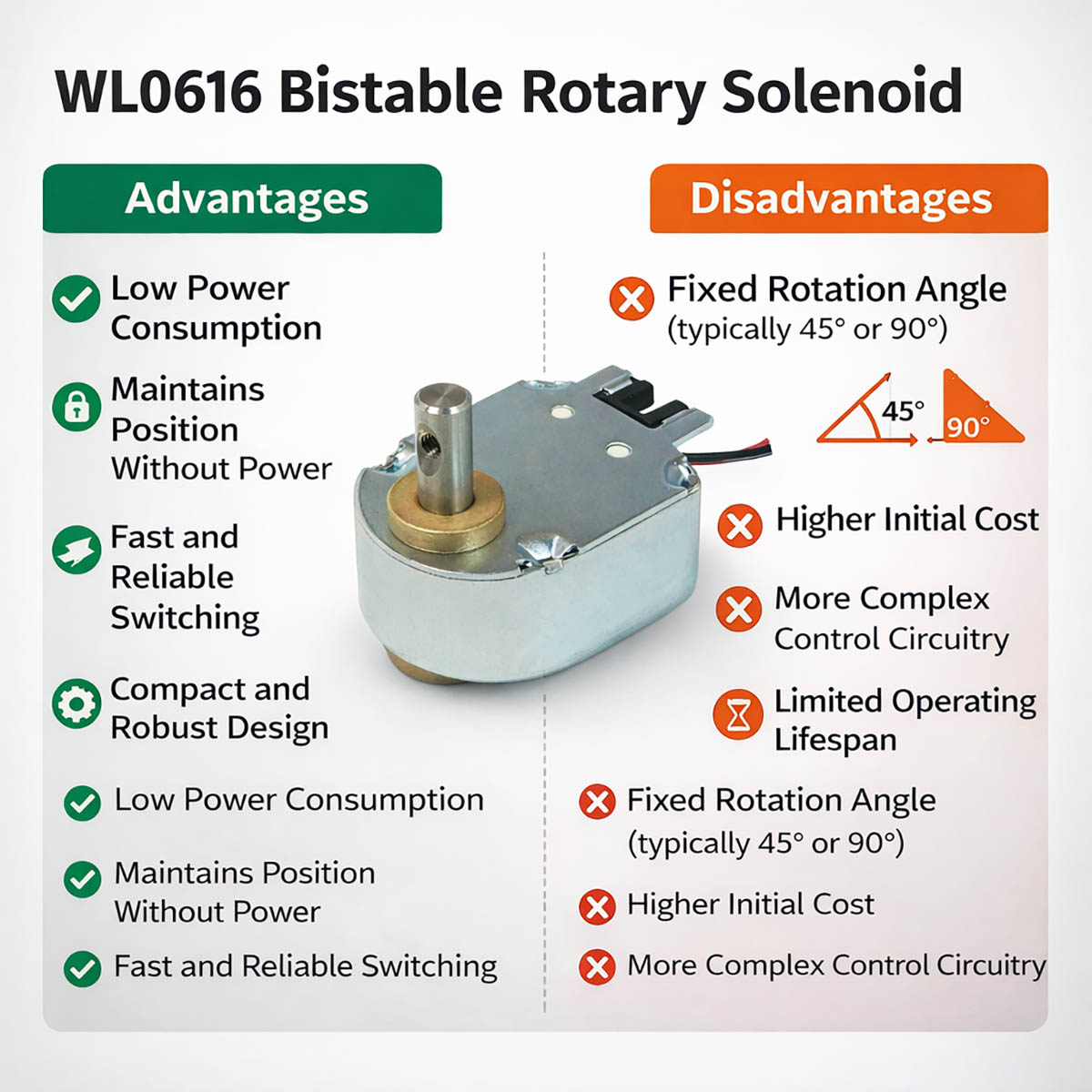

Vantaggi e svantaggi dei solenoidi rotanti bistabili

Vantaggi dell'elettrovalvola rotativa WL 0616

1. Risparmiare energia

Hai bisogno di energia solo quando cambi posizione.

Nessun consumo di energia durante il mantenimento di una posizione.

2. Memoria di posizione

Anche in caso di interruzione di corrente, l'attuatore rimane nell'ultima posizione.

3. Bassa produzione di calore

L'accumulo di calore è minimo perché la corrente scorre solo per un breve periodo.

4. Molto affidabile

Rispetto ai sistemi a motore, questo presenta una struttura elettromagnetica più semplice con un minor numero di parti in movimento.

5. Risposta rapida

Il tempo necessario per il passaggio è in genere compreso tra 10 e 50 millisecondi, il che è ideale per applicazioni veloci.

6. Taglia piccola

Si muove in cerchio in uno spazio ridotto, il che è ideale per apparecchiature di piccole dimensioni.

7. Ideale per dispositivi che funzionano a batteria

Ottima per i sistemi che funzionano a batteria perché consumano poca energia.

I solenoidi rotanti bistabili presentano alcuni problemi.
1. L'angolo di rotazione è limitato.

Gli angoli di rotazione più comuni sono 25°, 30°, 45°, 90° e così via.

Non è adatto per essere ruotato continuamente.

2. Coppia limitata

La coppia in uscita è inferiore a quella dei motori o degli attuatori a ingranaggi.

3. Il controllo della posizione è impostato

Di solito ci sono solo due posizioni: acceso e spento.

Non adatto per il controllo preciso di più posizioni.

4. Necessita di un circuito di controllo

Spesso è necessario invertire la polarità o controllare gli impulsi.

5. Usura e strappo

Nel tempo, il continuo passaggio da una modalità all'altra può usurare molle o altre parti meccaniche.

6. Sensibile alla stabilità della tensione

Una tensione insufficiente potrebbe impedire il corretto funzionamento dell'interruttore.

Domande frequenti sul solenoide rotativo bistabile WL0616

1. Che cos'è un solenoide rotante bistabile?

Un solenoide rotativo bistabile è un attuatore elettromagnetico in grado di ruotare su se stesso e di assumere due posizioni stabili. Necessita di energia elettrica solo per cambiare posizione e rimane fermo anche in assenza di alimentazione.

2. Qual è la funzione di un solenoide rotativo bistabile?

Quando una corrente elettrica pulsata attraversa la bobina, il campo magnetico fa ruotare il rotore interno fino a un certo angolo. Un meccanismo di bloccaggio magnetico o meccanico mantiene il rotore in quella posizione fino a quando il successivo segnale a impulsi non ne ordina il movimento.

3. Quali sono gli angoli di rotazione usuali?

Alcuni angoli di rotazione comuni sono:

20° (Per WL0616, funziona solo a 20°)

30°

45°

60°

90°

L'angolo di inclinazione dipende da come è costruita la macchina e da cosa deve fare.

4. Un solenoide rotativo bistabile consuma energia in modo continuo?

No. Consuma energia solo durante la commutazione. Una volta che il rotore raggiunge la sua posizione, vi rimane senza alimentazione, il che consente di risparmiare energia.

5. Quanto tempo ci vuole di solito per rispondere?

Il tempo di commutazione per la maggior parte dei solenoidi rotanti bistabili è:

Da 10 ms a 50 ms

Ciò significa che possono essere utilizzati in applicazioni che necessitano di commutazioni rapide.

6. Che tipi di voltaggio esistono?

Alcune tensioni comuni delle bobine sono

5V DC

12 volt CC

24V DC

A seconda dell'utilizzo, è anche possibile realizzare progetti di voltaggio personalizzati.

7. Quanto durerà?

I solenoidi rotanti bistabili di alta qualità possono raggiungere:

500,000 a 2,000,000 volte

La durata del servizio dipende da fattori quali:

tensione di funzionamento

la frequenza di commutazione

coppia di carico

il posto in cui lavori

8. Come scelgo il miglior solenoide rotativo bistabile?

Alcuni aspetti importanti da considerare quando si sceglie sono

Angolo di rotazione

Uscita di coppia

Necessità di tensione

Ciclo di lavoro

Dimensioni del supporto

Quanto velocemente rispondi

L'ambiente in cui opera

Collaborare con il produttore per assicurarsi che queste impostazioni siano corrette garantirà le migliori prestazioni e la massima durata del prodotto.

Come scegliere il solenoide rotativo bistabile giusto per un contabanconote

La scelta del solenoide rotativo bistabile più adatto per un contabanconote è di fondamentale importanza, poiché deve svolgere il suo compito di movimentare milioni di banconote in modo rapido, preciso e con grande affidabilità. I solenoidi rotativi vengono utilizzati nei contabanconote per controllare le porte che garantiscono il corretto posizionamento delle banconote, i meccanismi di smistamento e le porte di deviazione.

Di seguito sono elencati i principali aspetti che gli ingegneri devono considerare nella scelta del solenoide rotativo bistabile più adatto per il contabanconote.

1. Angolo di rotazione

L'angolo di rotazione è essenziale poiché deve corrispondere al movimento meccanico del cancello di smistamento o della linguetta di deviazione all'interno del contabanconote.

Alcuni degli angoli di rotazione più comuni sono i seguenti:

25°-30°—per una piccola paratoia deviatrice

– per varchi che smistano le banconote

60°-90°—per interruttori meccanici più grandi

La maggior parte dei solenoidi rotanti bistabili può ruotare fino a ±55°, a seconda del produttore.

2. Coppia

Il solenoide deve generare una coppia sufficiente a spostare il carico meccanico con una velocità adeguata.

Alcuni dei requisiti di coppia più comuni sono i seguenti:

Piccoli gate di smistamento: 0.05-0.2 Nm

Porte di medie dimensioni: 0.2-0.5 Nm

Paratoie di deviazione pesanti: 0.5-1 Nm

A seconda delle loro dimensioni, i solenoidi rotativi bistabili possono generare una coppia fino a 0.4-0.5 Nm.

3. Quanto velocemente cambia

Le macchine contabanconote possono elaborare da 800 a 1500 banconote al minuto, pertanto il solenoide deve commutare abbastanza velocemente.

Di seguito sono riportati alcuni dei tempi consigliati:

Tempo di commutazione: meno di 10 ms

attivazione rapida dell'impulso

I solenoidi rotanti bistabili possono farlo in meno di 10 millisecondi.

4. Quanta energia consuma

L'efficienza energetica è importante poiché il dispositivo è sempre in funzione.

I solenoidi bistabili sono ottimi perché:

Richiede semplicemente una breve scarica di corrente.

Rimane al suo posto anche in assenza di elettricità.

Riduce al minimo il consumo di calore ed elettricità.

5. Quanto dura e quanto è forte

Le macchine contabanconote possono operare milioni di volte all'anno.

Specifiche consigliate:

>10 milioni di cicli di commutazione

Struttura del rotore con cuscinetti a sfera

Robusta custodia in metallo

Alcuni solenoidi possono durare decine di milioni di cicli grazie al loro basso attrito.

6 Dimensioni e spazio per l'installazione

I piccoli solenoidi sono ideali per le macchine contabanconote, poiché lo spazio interno è limitato.

Guarda:

Diametro (generalmente tra 7 e 50 mm)

Posizione dell'albero

Fori per il montaggio

Quanto pesa?

I solenoidi rotativi miniaturizzati possono essere utilizzati negli sportelli automatici (ATM) e nei dispositivi di smistamento del denaro.

7 Tensione e metodo di azionamento

Tensioni tipiche della bobina:

12 Volt di corrente continua

24V DC

5V CC (per piccoli dispositivi)

Il circuito di pilotaggio deve essere in grado di gestire il controllo a impulsi e l'inversione di polarità.

8 Rumore e vibrazioni

Le macchine contabanconote devono essere utilizzate negli uffici e nelle banche.

Caratteristiche di design opzionali:

Smorzamento del ferrofluido

Finecorsa meccanici morbidi

Design del rotore bilanciato

Esempio di specifiche consigliate per i solenoidi dei contabanconote

Parametro: Valore tipico

Tensione: 12V / 24V CC

Angolo di rotazione 30°–45°

Coppia 0.1 – 0.4 Nm

Tempo di risposta <10 ms

Durata del ciclo >10 milioni di cicli

Controllo del pilotaggio a impulsi con inversione di polarità

Suggerimenti di ingegneria

Per le macchine selezionatrici di banconote ad alta velocità:

Per ridurre il calore, utilizzare solenoidi bistabili al posto dei solenoidi rotativi standard.

Se è richiesta un'elevata precisione, utilizzare sensori di posizione (sensori Hall) per il feedback.

Bilanciare il carico meccanico per ridurre l'attrito e aumentare la velocità.

✅ Riepilogo

Per le macchine contabanconote, un solenoide rotativo bistabile deve avere una commutazione ad alta velocità, una coppia sufficiente, un design compatto e una lunga durata. Le caratteristiche principali includono l'angolo di rotazione, la coppia, il tempo di risposta, la tensione e la durata del ciclo. Il solenoide rotativo bistabile Weilong WL0616 è stato utilizzato in tutto il mondo negli ultimi dieci anni per i progetti dei clienti. Se avete un progetto per una macchina contabanconote, non esitate a contattare i nostri ingegneri in qualsiasi momento.
