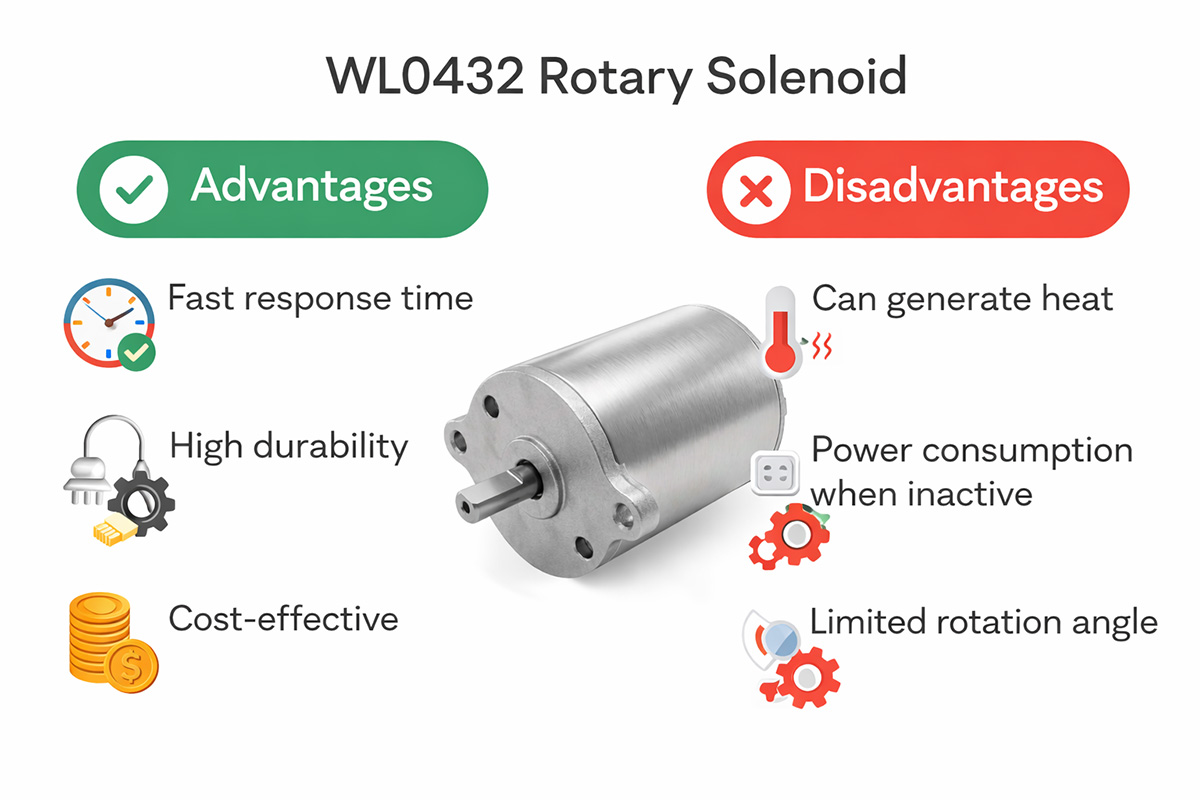

Vantaggi dell'elettrovalvola rotante a 90 gradi
Il primo grande vantaggio offerto dai solenoidi rotanti a 90 gradi è la loro capacità di produrre movimenti angolari precisi e ripetibili senza componenti meccanici aggiuntivi. Grazie alle loro dimensioni estremamente compatte, questi componenti possono essere facilmente installati in spazi ristretti. Inoltre, garantiscono tempi di risposta rapidi e un'affidabilità d'uso che consente al componente di operare ininterrottamente negli impianti industriali.
Inoltre, il componente richiede una manutenzione minima ed è progettato per durare nel tempo. Un altro vantaggio degno di nota è che i solenoidi rotativi consumano meno risorse poiché non necessitano di energia finché non vengono alimentati. Essendo basati su un angolo di rotazione fisso, non richiedono sensori e controllori per garantire la costanza delle prestazioni.
Svantaggi del solenoide rotante a 90 gradi
Tuttavia, i solenoidi rotanti a 90 gradi presentano alcune limitazioni. Innanzitutto, l'intervallo di angoli di rotazione è limitato a 90°, il che li rende meno flessibili rispetto ai dispositivi azionati da motore. Inoltre, la coppia prodotta è limitata, quindi potrebbe non essere sufficiente in applicazioni industriali gravose. L'uso continuo del solenoide, in alcuni casi, potrebbe causare un'eccessiva generazione di calore.
Inoltre, questi solenoidi potrebbero richiedere elementi aggiuntivi come molle di richiamo o attuatori per controllare e invertire il loro movimento. A causa della loro particolare progettazione, tali solenoidi potrebbero avere un costo superiore rispetto ai semplici solenoidi lineari.

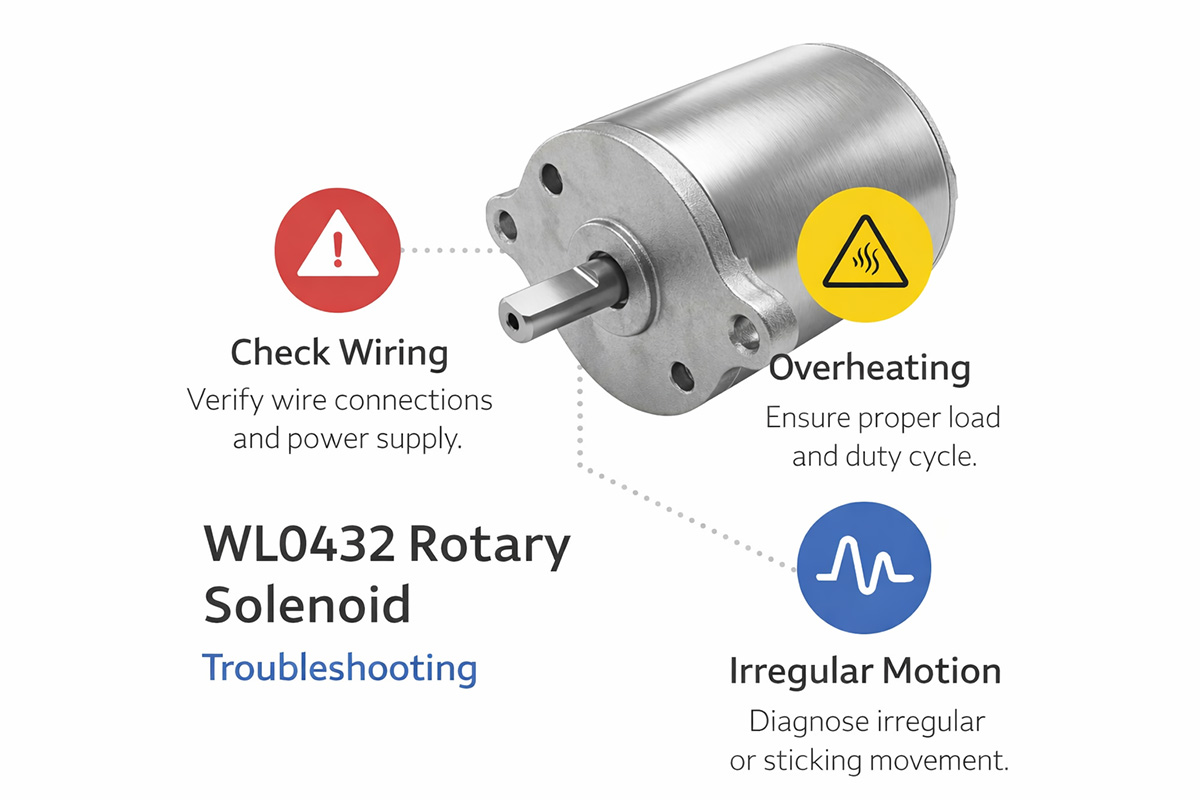

Guida alla risoluzione dei problemi del solenoide per solenoide rotativo a 90 gradi
1. Il solenoide gira?
cause:
Non c'è alimentazione elettrica oppure la tensione non è corretta.
La bobina si è bruciata.
Connessione scadente o allentata
Guasto del circuito
Risposta:
Misurare la tensione erogata.
Esaminare tutti i terminali e i collegamenti.
Verifica se la resistenza è corretta (un circuito aperto indica una bobina bruciata).
Regolare la tensione di uscita del circuito di pilotaggio o della scheda di controllo.
2. Rotazione debole o incompleta.
Cause possibili:
Tensione o corrente insufficienti.
Sovraccarico (coppia eccessiva).
Usura interna o guasto magnetico parziale
Polvere e altri contaminanti nell'intercapedine d'aria
Risposte:
Assicurarsi che i valori nominali di tensione e corrente siano adeguati.
Riduci il carico o scegli un altro modello.
Pulire i componenti interni.
Ispezionare le parti magnetiche e/o dell'indotto per individuare eventuali segni di usura.
3. Risposta lenta o tempi di intervento lunghi
Cause possibili:
Tensione insufficiente
La bobina si è surriscaldata
Il ciclo di lavoro è troppo elevato secondo i parametri
Attrito meccanico
Risposte:
Monitorare l'alimentazione elettrica.
Raffreddare il solenoide o ridurre il ciclo di lavoro
Lubrificare le parti mobili se necessario.
Circuito di pilotaggio progettato correttamente
4. Il solenoide si surriscalda eccessivamente.
Cause possibili:
Alimentazione continua dell'unità (funzionamento oltre il limite del suo ciclo di lavoro).
Alimentazione a tensione eccessiva
Circolazione d'aria insufficiente
Isolamento della bobina in peggioramento
Risposte:
Utilizzare il solenoide entro il suo ciclo di lavoro (solo occasionalmente).
Verificare la tensione nominale
Garantire un flusso d'aria o una dissipazione del calore adeguati.
Sostituire la bobina se l'isolamento si deteriora.
5. Nessun ritorno alla posizione neutra
cause:
La molla di ritorno è rotta o indebolita
Materiale estraneo che ostruisce l'operazione
Magnetismo residuo
Disallineamento
Risposte:
Sostituire o riparare la molla di ritorno.
Rimuovere eventuali ostruzioni.
Smagnetizzare l'unità se necessario
Allineare correttamente l'albero.
6. Rumore o vibrazione
Cause possibili:
Loosemount
Usura interna
Malfunzionamento dell'albero
Operazione a impatto
Risposte:
Stringere nuovamente le viti che tengono fermo il supporto.
Verificare che tutti i componenti interni non presentino segni di usura.
Assicurare il corretto allineamento durante l'installazione
Materiale fonoassorbente, se necessario.
7. Funzionamento a raffiche
Alcuni possibili motivi:
Alimentatore instabile
Collegamenti allentati o saldature scadenti
Malfunzionamento del circuito di pilotaggio
Innesco del sovraccarico termico
Risposte:
Garantire un'alimentazione di tensione adeguata e stabile.
Esaminare le saldature e i collegamenti
Segnali di controllo.
Monitorare il ciclo di lavoro.
8. Bruciatura della bobina
Cause possibili:
Tensione eccessiva
Elevato ciclo di lavoro superiore ai valori nominali
Scarsa dispersione del calore
Corto circuito
Risposte:
Applicare la tensione e la corrente nominali appropriate.
Utilizzare una protezione aggiuntiva: un fusibile e un driver.
Garantire un raffreddamento adeguato
Riparare o sostituire la bobina
✅9. Alcuni suggerimenti utili per evitare i fallimenti
Utilizzare sempre le unità entro i limiti di tensione e ciclo di lavoro nominali.
Selezionare il margine di coppia appropriato (+30-50%)
Mantieni pulito il solenoide.
Alimentazione stabile e circuiti di pilotaggio opportunamente selezionati
Manutenzione periodica e risoluzione dei problemi
