Bab 1: Pengenalan Pasar Katup Solenoid Proporsional
Pasar katup solenoid proporsional terus tumbuh di Eropa karena alasan-alasan berikut:
Otomasi industri
robot
Peralatan medis
Pemrosesan semikonduktor
Energi terbarukan
Pengolahan makanan
Hidrolik bergerak
Industri 4.0 (manufaktur cerdas)
Katup solenoid proporsional mengontrol aliran, tekanan, dan gaya secara akurat, sedangkan katup konvensional bekerja berdasarkan prinsip hidup/mati. Kemungkinan penyesuaian berkelanjutan membuat katup ini tak tergantikan dalam otomatisasi modern.
Jerman, Italia, Denmark, Belanda, dan Inggris adalah negara-negara produsen katup semacam itu terkemuka, tetapi permintaan tumbuh pesat di Eropa Timur.
Perkiraan menunjukkan bahwa pasar katup proporsional global akan terus tumbuh dengan CAGR sekitar 5–7% hingga tahun 2030, sementara Eropa dapat disebut sebagai salah satu wilayah yang paling maju secara teknologi dalam hal ini.
Bab 2. Apa Itu Katup Solenoid Proporsional?
Katup solenoid proporsional adalah katup yang memungkinkan pengaturan aliran gas atau cairan bergantung pada sinyal listrik yang diterima dari pengontrol.
Berbeda dengan katup solenoid konvensional, katup ini memberikan variabilitas yang tak terbatas.
Sinyal kontrol tipikal adalah
0 hingga 10 V
4-20 mA
Sinyal PWM
Katup proporsional memiliki manfaat sebagai berikut:
Pengaturan aliran yang akurat
Kontrol tekanan
Kalibrasi gaya
Aliran halus
Konsumsi daya yang rendah

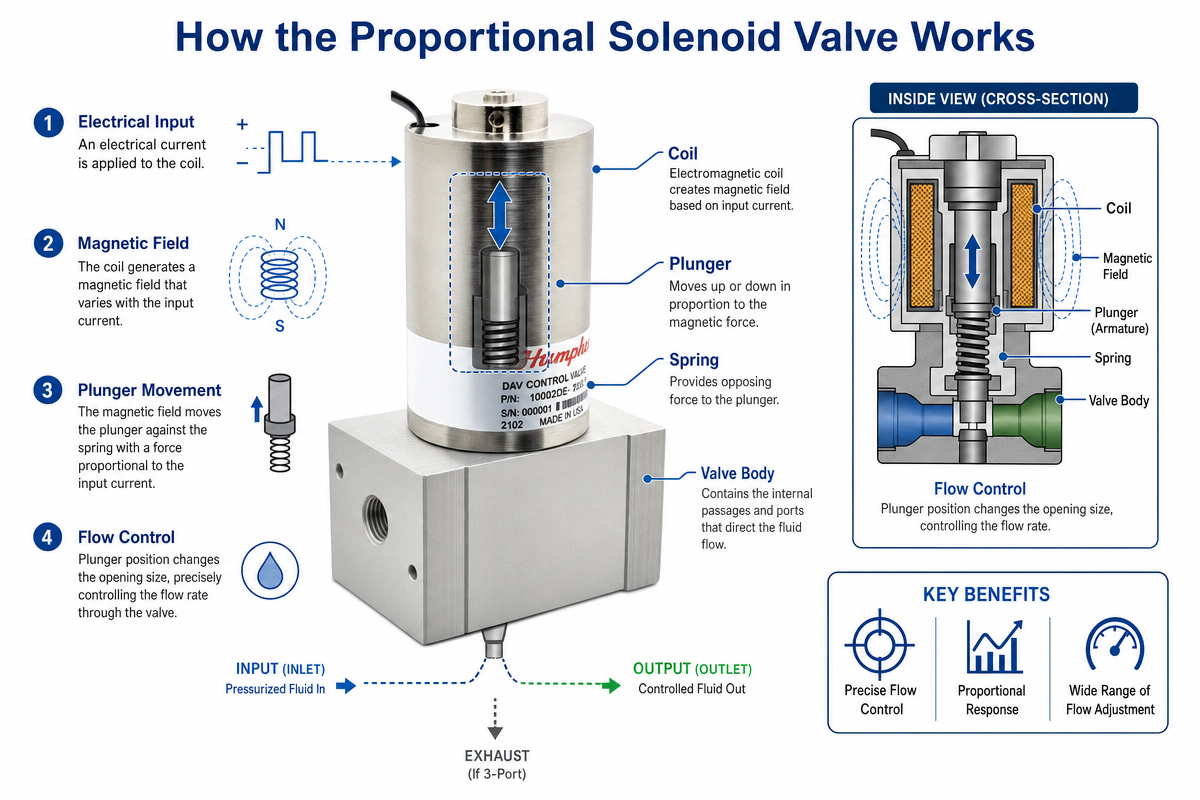

Bab 3: Bagaimana cara kerja katup solenoid proporsional?
Katup solenoid proporsional mengubah sinyal listrik menjadi gerakan mekanis secara proporsional untuk mengontrol aliran fluida dan gas secara tepat.
Sementara katup solenoid biasa hanya dapat beroperasi pada posisi ON (saat katup terbuka) atau posisi OFF (tertutup), katup proporsional menawarkan penyesuaian terus-menerus pada derajat pembukaannya untuk memastikan kontrol yang tepat terhadap laju aliran, tekanan, dan gaya.
Proses Operasi Katup Solenoid Proporsional
Proses operasinya dapat dijelaskan sebagai berikut:
3.1: Sinyal Listrik Masukan
Penerapan salah satu jenis sinyal listrik berikut ke katup akan menyebabkan aliran arus:
0 - 10 VDC
4 – 20 mA
PWM (Modulasi Lebar Pulsa).
3.2: Pembentukan Medan Magnet
Aliran arus menghasilkan medan magnet yang kekuatannya bergantung pada jumlah listrik yang dialirkan:
Arus lebih besar → Gaya lebih besar.
Arus lebih kecil → Gaya lebih kecil.
3.3: Pergerakan Armatur/Plunger
Gaya magnet yang dihasilkan menarik angker (atau pendorong) melawan gaya pegas penyeimbang di dalam rumah katup.
Namun, berbeda dengan katup solenoid biasa di mana pendorong hanya mengubah posisinya, angker katup solenoid proporsional bergerak secara proporsional terhadap arus listrik yang dialirkan.
3.4: Menyesuaikan Derajat Bukaan Lubang Katup
Katup disetel dengan menggerakkan angker/plungernya.
Penyesuaian ini memberikan pengaturan yang tepat terhadap diameter lubang, yang pada gilirannya memungkinkan pengendalian parameter aliran berikut:
Laju aliran.
Tekanan.
Tingkat vakum.
Volume gas atau cairan.
Pada umumnya, katup solenoid proporsional canggih modern memiliki sirkuit kontrol elektronik bawaan untuk penyesuaian arus listrik yang disuplai secara terus menerus dan tepat.
Hal ini memastikan stabilitas pengaturan tekanan yang tinggi dan kontrol aliran yang presisi.
Komponen Utama Katup Solenoid Proporsional
Komponen-komponen berikut membentuk katup solenoid proporsional:
Kumparan solenoida.
Mengubah sinyal listrik menjadi medan magnet.
Armatur (plunger).
Benda itu merespons perubahan medan magnet dan bergerak sesuai dengan perubahan tersebut.
Pegas pengembalian.
Ia melawan gaya magnet dan menarik kembali angker/pendorong saat katup dimatikan.
Dudukan katup dan lubang.
Mereka mengatur diameter saluran fluida/gas.
Perumahan.
Ini menampung semua komponen lainnya dan memberikan perlindungan dari tekanan tinggi.
Pengontrol elektronik (opsional).
Memastikan penyesuaian dan pengaturan arus yang tepat melalui umpan balik.
Diagram Operasi yang Disederhanakan
Sinyal Listrik
(0-10V / 4-20mA / PWM)
Kumparan Solenoid
↓
Medan gaya
↓
Gerakan Armatur (Plunger)
↓
Mengubah Ukuran Lubang Katup
↓
Kontrol Laju Aliran / Tekanan
Contoh Penggunaan (Pengaturan Tekanan Udara)
Sebagai contoh, anggaplah katup tersebut mengatur tekanan udara terkompresi yang dialirkan ke dalam sistem pneumatik:
20% dari arus → Katup terbuka sebagian → Tekanan udara rendah.
50% dari arus → Katup dibuka setengah → Tekanan udara rata-rata.
100% dari arus → Katup terbuka penuh → Tekanan udara tinggi.
Karena lubang katup dapat bervariasi tergantung pada pasokan arus, katup proporsional menawarkan pengaturan tekanan yang akurat.
Bab 4: Jenis-Jenis Katup Solenoid Proporsional
Jenis-jenis katup solenoid proporsional berikut ini dikenal berdasarkan peran yang mereka lakukan dalam proses pengendalian media fluida. Terdapat katup pengontrol aliran proporsional, katup pengontrol tekanan proporsional, katup proporsional hidrolik, katup proporsional pneumatik, dan katup servo-proporsional.
4.1 katup solenoid proporsional pengontrol aliran
Katup pengatur aliran proporsional memastikan kontrol yang tepat terhadap aliran fluida. Katup ini sering digunakan dalam sistem pemurnian air, peralatan analitik, dan peralatan medis lainnya.
4.2 katup solenoid proporsional pengontrol tekanan
Katup proporsional pengontrol tekanan digunakan untuk mengatur tekanan keluaran dengan bukaan katup yang akurat berdasarkan sinyal masukan. Katup ini biasanya diaplikasikan pada perangkat pneumatik, mesin pengemas, dan sistem otomatisasi industri.
4.3 Katup solenoida proporsional kontrol tekanan tinggi
Katup proporsional tekanan tinggi dirancang khusus untuk digunakan dengan sistem hidrolik. Katup ini banyak digunakan dalam desain mesin konstruksi, mesin cetak injeksi, peralatan pertanian, dan sistem hidrolik bergerak.
4.4 Katup solenoid proporsional kontrol pneumatik
Katup proporsional pneumatik memastikan kontrol yang tepat terhadap udara terkompresi. Selain itu, katup ini sering digunakan dalam robot, pembuatan semikonduktor, dan proses pabrik otomatis.
4.5 Katup solenoid proporsional kontrol pneumatik
Katup proporsional servo memiliki akurasi dan kecepatan respons tertinggi di antara semua jenis katup proporsional. Kelas ini dapat diaplikasikan pada banyak sistem teknik canggih, termasuk perangkat kedirgantaraan, tempat uji, fasilitas pengolahan logam, dan lain-lain.

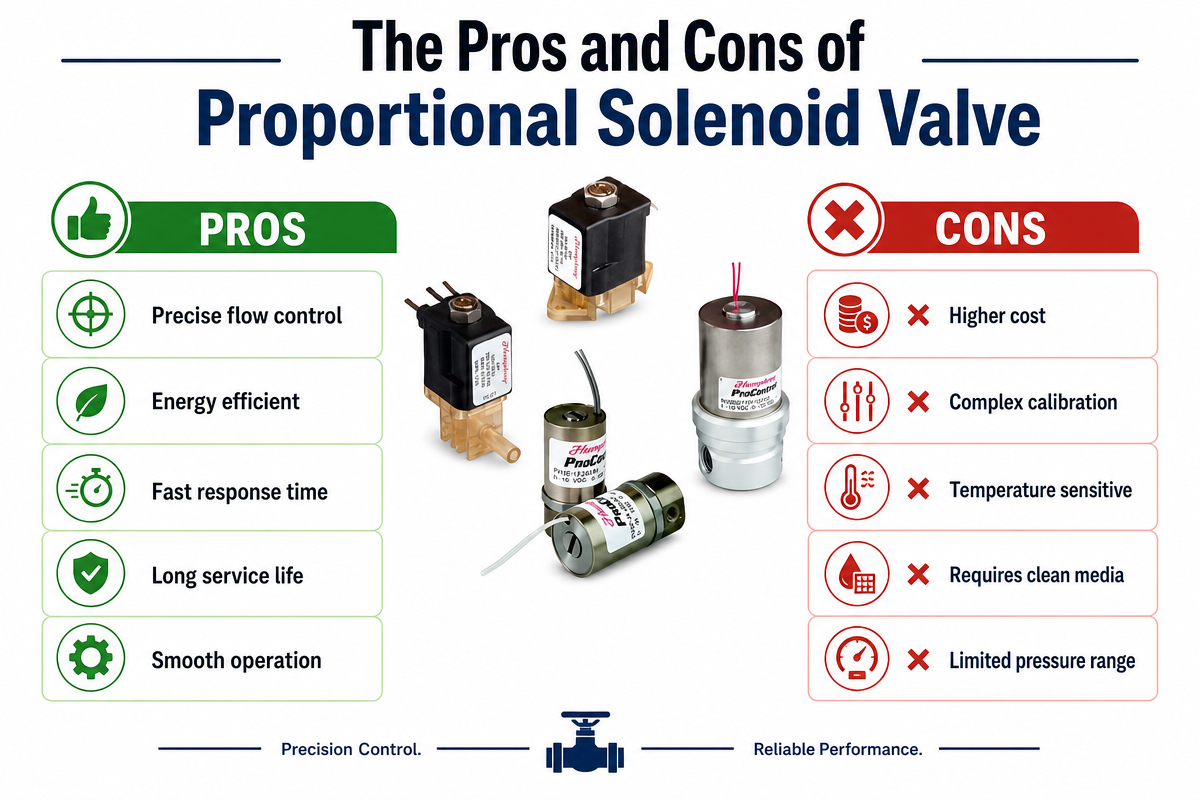

Bab 5: Kelebihan dan Kekurangan Katup Solenoid Proporsional
Ada banyak alasan mengapa fasilitas industri, fasilitas medis, dan bahkan konsumen memilih katup solenoid proporsional. Namun demikian, seperti semua komponen teknis lainnya, katup proporsional memiliki kelebihan dan kekurangan yang perlu dipertimbangkan.
Keunggulan Katup Solenoid Proporsional
5.1. Pengaturan Aliran/Tekanan Cairan atau Gas yang Tepat
Berbeda dengan katup on-off biasa, solenoida proporsional dapat memberikan pengaturan aliran/tekanan kontinu yang akurat tergantung pada sinyal listrik yang diterima.
5.2. Respon Cepat
Katup semacam itu dapat merespons secara langsung terhadap setiap perubahan sinyal listrik, sehingga cocok untuk berbagai aplikasi yang membutuhkan modifikasi aliran dan tekanan secara cepat.
5.3. Peningkatan Efisiensi Energi
Dengan terpasangnya katup proporsional, dimungkinkan untuk mengalirkan fluida atau gas dengan tekanan yang dibutuhkan, sehingga mengurangi pemborosan energi.
5.4. Fungsionalitas yang lancar
Karena tidak ada perubahan mendadak pada fungsi katup, guncangan tekanan dan keausan mekanis dapat dihindari, sehingga meningkatkan stabilitas dan umur pakai sistem.
5.5. Dimensi Kompak
Sebagian besar katup proporsional memiliki struktur yang kecil dan sederhana, sehingga mudah diintegrasikan ke dalam sistem otomatisasi.
Kelemahan Katup Solenoid Proporsional
5.6. Biaya Tinggi
Dibandingkan dengan katup solenoid biasa, katup solenoid proporsional umumnya lebih mahal untuk diproduksi karena strukturnya yang spesifik.
5.7. Kerentanan terhadap Kotoran
Celah internal pada katup semacam itu relatif kecil, yang berarti katup tersebut cenderung tersumbat.
5.8. Persyaratan Perangkat Keras Tambahan
Dalam kebanyakan kasus, katup proporsional memerlukan komponen elektronik tambahan agar dapat berfungsi dengan baik.
5.9. Proses Manufaktur Spesifik
Untuk memproduksi katup solenoid proporsional, diperlukan proses kompleks yang meliputi desain rangkaian magnetik, pengerjaan mesin, dan pengujian.
5.10 Perawatan Berkala
Agar pengoperasiannya lancar, katup proporsional memerlukan perawatan rutin.
| Kelebihan | Kekurangan |
| Kontrol aliran dan tekanan yang presisi | Biaya awal yang lebih tinggi |
| Kecepatan respon cepat | Sensitif terhadap kontaminasi |
| Operasi hemat energi | Kontrol elektronik yang lebih kompleks |
| Performa halus dan stabil | Membutuhkan presisi manufaktur yang lebih tinggi. |
| Mengurangi keausan mekanis | Perawatan tambahan mungkin diperlukan. |
| Desain yang ringkas dan ringan | Lebih mahal daripada katup standar |
Bab 6: Aplikasi Umum Katup Solenoid Proporsional
Katup solenoid proporsional memiliki banyak keunggulan karena presisi dan kemampuan kontrolnya yang memungkinkan penggunaannya di berbagai industri.
6.1. Otomatisasi Pabrik
Karena waktu respons yang cepat dan kontrol tekanan serta aliran yang akurat, katup solenoid proporsional umum digunakan di fasilitas manufaktur di mana katup tersebut berfungsi sebagai komponen peralatan otomatisasi yang mengontrol aliran udara, aliran gas, dan aliran cairan. Daftar tersebut meliputi:
Garis pengemasan
Jalur perakitan
Robotika
Cnc
6.2. Alat Kesehatan
Peralatan medis memerlukan kontrol aliran yang akurat; oleh karena itu, katup proporsional sering digunakan pada hal-hal berikut:
Ventilator
Konsentrator oksigen
Mesin anestesi
Peralatan diagnostik
6.3. Transmisi Daya Hidraulik
Pada mesin hidrolik tugas berat, katup proporsional digunakan untuk mengontrol tekanan dan aliran. Katup ini umumnya diterapkan pada:
excavator
Mesin cetak injeksi
Mesin pertanian
Hidrolik bergerak
6.4. Kontrol Udara Terkompresi
Katup proporsional pneumatik digunakan untuk mengatur udara terkompresi di berbagai industri seperti berikut:
Manufaktur
Produksi semikonduktor
Peralatan pengambilan dan penempatan
Penanganan mesin
6.5. Industri Otomotif
Berbagai komponen otomotif dilengkapi dengan katup proporsional sebagai elemen penting dalam transmisi otomatis, sistem injeksi bahan bakar, sistem pengolahan gas buang, dan sistem kontrol suspensi.
6.6. Pemurnian dan Pengolahan Air
Katup solenoid proporsional dapat mengontrol aliran dan tekanan secara presisi, sehingga menjadikannya bagian integral dari sistem pemurnian air, pemberian dosis bahan kimia, peralatan peng dispensing minuman, dan sistem irigasi.
6.7. Industri Dirgantara dan Penerbangan
Solenoid proporsional memberikan kontrol aliran dan tekanan yang andal sehingga menjadikannya bagian integral dari hal-hal berikut:
Sistem hidrolik pesawat terbang
Sistem pengiriman bahan bakar
Ruang tertutup dengan kontrol lingkungan
alat uji
6.8. Perangkat Laboratorium dan Analisis
Pengaturan aliran gas dan cairan yang tepat merupakan faktor penting dalam penganalisis gas, peralatan kromatografi, penganalisis biokimia, dan instrumen analitik lainnya.
6.9. Pengolahan Makanan dan Minuman
Pengendalian proses merupakan faktor kunci dalam pengolahan makanan dan minuman. Oleh karena itu, katup solenoid proporsional digunakan pada mesin pembuat kopi, dispenser minuman, pengolah susu, dan mesin pengemas makanan.
6.10. Teknologi Energi Terbarukan
Perkembangan pesat teknologi energi terbarukan meningkatkan permintaan akan katup solenoid proporsional, yang digunakan dalam sistem pembangkit hidrogen, sel bahan bakar, mesin pembuatan baterai, dan peralatan penyimpanan energi.

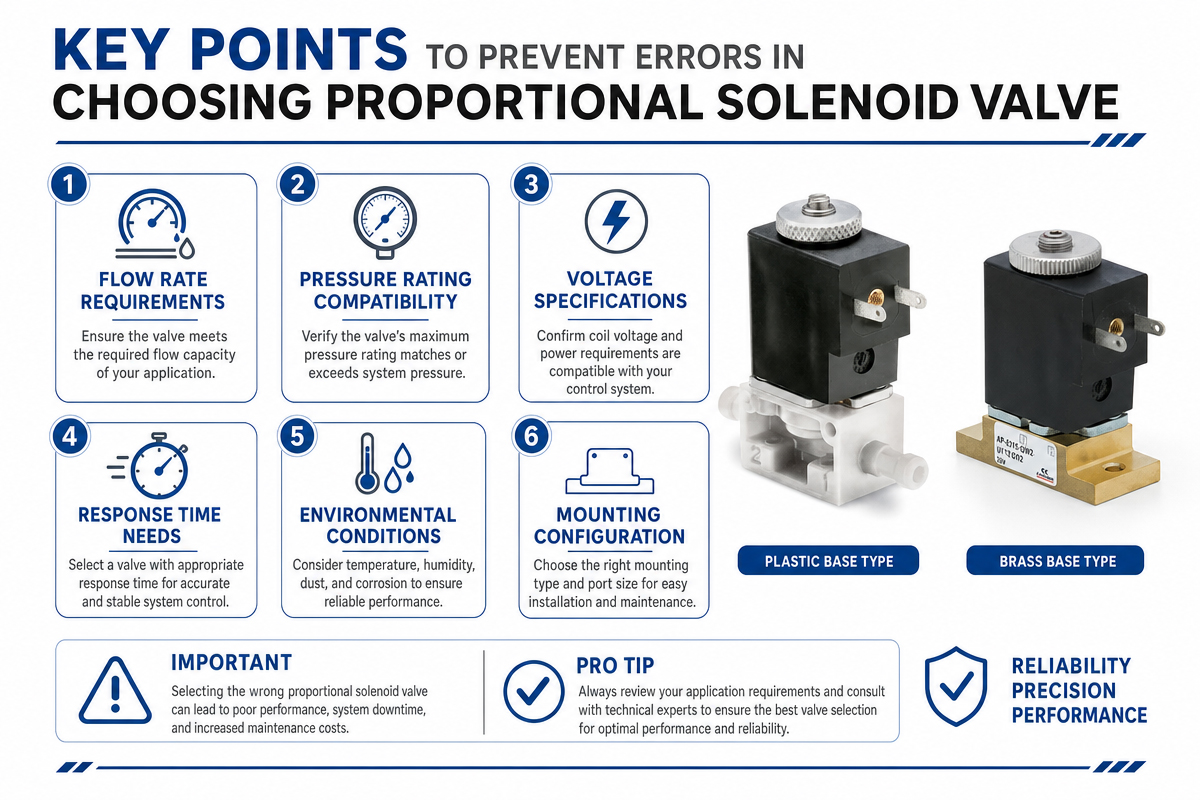

Bab 7: Poin-Poin Penting untuk Mencegah Kesalahan dalam Memilih Katup Solenoid Proporsional
Pemilihan katup solenoid proporsional memiliki dampak langsung pada stabilitas operasi sistem, daya tahan, dan efektivitas biaya. Ada beberapa kesalahan umum yang dilakukan pengguna saat memilih jenis peralatan ini, yang dapat menyebabkan akurasi rendah dan keausan dini pada katup. Poin-poin berikut akan membantu menghindari kesalahan tersebut.
7.1. Jangan Memilih Katup yang Paling Murah
Pilihan seperti itu sekilas akan menghemat uang, tetapi dapat menimbulkan masalah berupa akurasi yang kurang memadai dan daya tahan yang berkurang. Selain itu, katup tersebut perlu diperbaiki lebih sering, yang akan menimbulkan biaya tambahan.
7.2. Menghitung Laju Aliran yang Diperlukan dengan Tepat
Katup yang terlalu kecil atau terlalu besar menyebabkan aliran terbatas atau hilangnya akurasi kontrol. Oleh karena itu, perlu untuk menghitung laju aliran yang dibutuhkan dan memeriksa nilai Cv.
7.3. Periksa Rentang Tekanan Operasi
Setiap katup memiliki tekanan operasi maksimum dan minimum yang ditunjukkan. Jika katup yang dipilih tidak dirancang untuk rentang yang dipilih, pengoperasian akan tidak stabil atau akan ada risiko keausan dini dan kegagalan.
7.4. Pilih Material yang Tepat untuk Bodi Katup dan Segel
Pemilihan fluida kerja sangat penting. Sangat penting untuk memilih model katup yang tahan korosi dan memiliki segel dengan sifat yang dibutuhkan untuk media yang digunakan dalam sistem.
7.5. Berikan Perhatian Khusus pada Kecepatan Respons
Beberapa aplikasi memerlukan pengoperasian katup yang sangat cepat. Jika waktu respons diabaikan, maka kinerja sistem dapat memburuk.
7.6. Periksa Kompatibilitas Tegangan dan Sinyal Kontrol
Pastikan terdapat kompatibilitas antara tegangan katup solenoid proporsional dengan catu daya dan sinyal kontrol. Beberapa kombinasi yang paling populer adalah:
– 12 VDC;
– 24 VDC;
– 48 VDC;
– Sinyal 0-10V;
– Sinyal 4-20 mA;
– Kontrol PWM.
Jika terjadi ketidakcocokan, kerusakan dapat terjadi.
7.7. Jangan Abaikan Informasi tentang Siklus Kerja dan Pembangkitan Panas
Saat memilih katup untuk operasi tugas kontinu, sangat penting untuk mempertimbangkan sistem pendinginnya karena panas berlebih dapat merusak koil. Dalam hal ini, disarankan untuk memilih katup yang dirancang untuk operasi kontinu.
7.8. Memberikan Perlindungan dari Partikel dan Kotoran
Katup solenoid proporsional memiliki struktur yang kompleks dengan toleransi yang presisi dan sangat sensitif terhadap kontaminasi. Penggunaan filter sangat diperlukan.
7.9. Pertimbangkan Lingkungan Kerja
Katup untuk pengoperasian di luar dan di dalam ruangan memiliki persyaratan lingkungan khusus. Oleh karena itu, rentang suhu, tingkat perlindungan, kelembaban, dan getaran perlu dipertimbangkan saat memilih katup.
7.10. Pertimbangkan Dukungan dari Produsen
Sebagai contoh, jika Anda mengembangkan peralatan OEM, dukungan teknik dan kemampuan untuk mengembangkan sampel dengan cepat serta menyesuaikannya sangatlah penting.
Bab 8. Parameter pemilihan katup solenoid proporsional
Pemilihan katup yang tepat memerlukan penilaian rinci terhadap berbagai parameter.
Kriteria Deskripsi
Laju alir
Jumlah cairan yang melewati katup saat katup terbuka sepenuhnya
Kisaran tekanan operasi
Tekanan minimum dan maksimum yang dapat dioperasikan oleh katup.
Response time
Seberapa cepat katup bekerja
Ketahanan terhadap Keausan dan Kelelahan
Seberapa kuat katup tersebut?
Tipe antarmuka
Kompatibilitas listrik dan mekanik katup
Konsumsi daya
Konsumsi daya listrik dalam proses
Peringkat suhu
Kisaran suhu operasi
Persyaratan instalasi
Ukuran dan bentuk katup
Kemampuan melayani
Kemungkinan katup dapat diservis
Spesifikasi
Katup tersebut harus bersertifikasi.
Kriteria Tambahan untuk Seleksi
Tegangan Kumparan: 12V, 24V, 48V, 110V, 220V
Frekuensi PWM
Cv (koefisien aliran)
Spesifikasi Kebocoran
Peringkat perlindungan
IP 65, IP 67
Seumur hidup
Memilih katup solenoid proporsional yang tepat memerlukan evaluasi cermat terhadap beberapa faktor.
| Kriterium | Deskripsi |
| flow Rate | Volume cairan yang melewati katup saat terbuka penuh |
| Kisaran Tekanan Operasi | Batas tekanan minimum dan maksimum |
| Response Time | Kecepatan pengoperasian katup |
| Daya tahan | Ketahanan terhadap keausan dan kelelahan |
| Jenis antarmuka | Kompatibilitas listrik dan mekanik |
| Konsumsi Daya Listrik | Pertimbangan efisiensi energi |
| Peringkat suhu | Batas suhu pengoperasian |
| Persyaratan Instalasi | Ukuran, berat, dan dimensi port |
| Kemudahan Perawatan | Aksesibilitas dan kemudahan pelayanan |
| Spesifikasi | Persetujuan ISO dan industri |

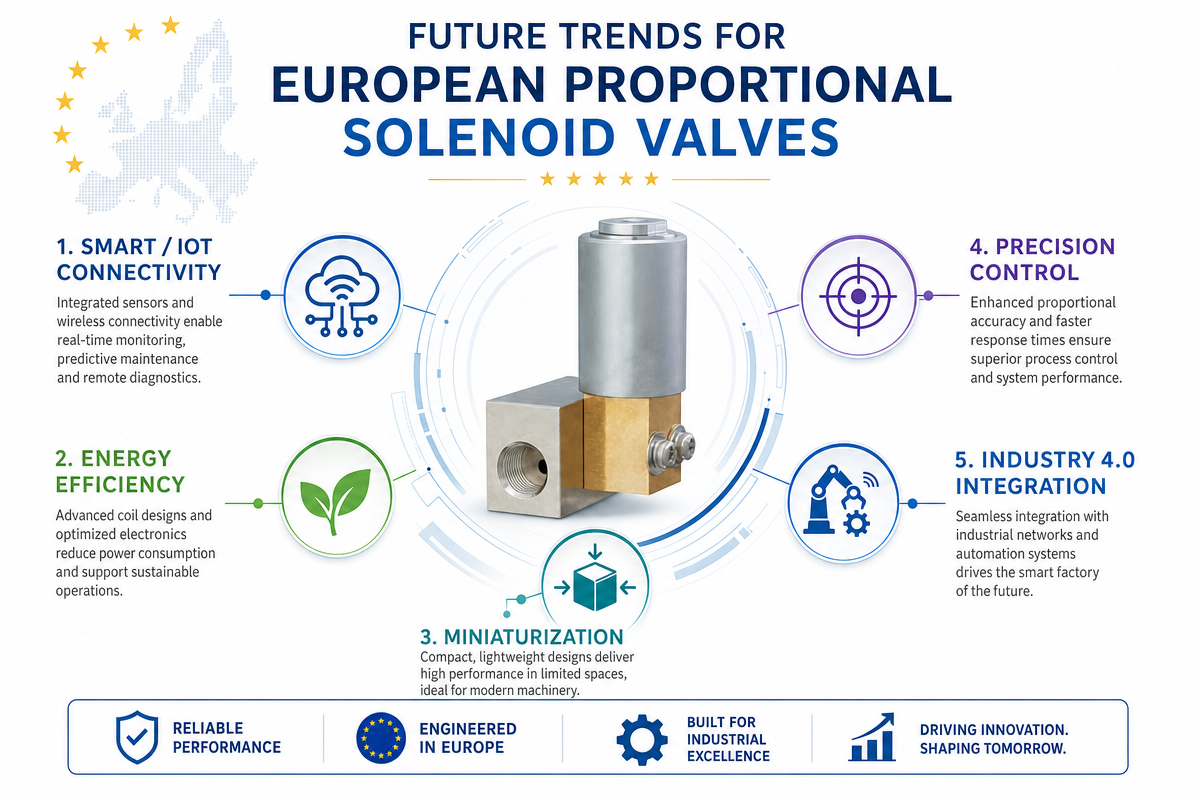

Bab 9: Tren masa depan untuk Katup Solenoid Proporsional Eropa
Katup proporsional diperkirakan akan sangat diminati di Eropa selama periode 2022 hingga 2030 karena proses otomatisasi industri yang sedang berlangsung, pengembangan Industri 4.0, peningkatan elektrifikasi, dan kebutuhan akan solusi hemat energi untuk mengontrol aliran fluida.
9.1. Pengembangan Industri 4.0
Tak perlu diragukan lagi bahwa Eropa masih berperan aktif dalam otomatisasi industri. Seiring waktu, pabrik pintar akan membutuhkan sistem yang lebih canggih untuk mengukur dan memantau parameter aliran, sehingga diperlukan penerapan katup proporsional cerdas modern yang dilengkapi sensor terintegrasi dan sistem kontrol digital.
9.2 Peraturan lingkungan
Seiring meningkatnya perhatian produsen Eropa terhadap efisiensi energi dan keberlanjutan, katup masa depan akan menunjukkan sifat-sifat berikut:
Konsumsi energi yang lebih rendah
Peningkatan efisiensi
Lebih sedikit panas yang dihasilkan
Meningkatkan umur
Oleh karena itu, solusi hemat energi menjadi keunggulan kompetitif yang penting bagi para produsen.
9.3. Meningkatnya popularitas industri medis
Dengan meningkatnya pengeluaran perawatan kesehatan dan investasi dalam teknologi diagnostik, terdapat peluang baru untuk penerapan solenoida proporsional miniatur dalam instrumen medis. Bidang yang paling menjanjikan adalah:
Ventilator;
konsentrator oksigen;
mesin dialisis;
peralatan laboratorium.
Permintaan akan peralatan medis terus meningkat.
9.4. Miniaturisasi
Karena proses miniaturisasi yang terus berlanjut, para produsen harus mengembangkan katup yang lebih kecil dan lebih ringan. Selain itu, diharapkan dapat menghasilkan katup yang memiliki kumparan daya ultra-rendah dan laju aliran tinggi meskipun berdimensi kompak. Persyaratan ini menjadi sangat relevan untuk perangkat medis, alat analisis laboratorium, dan peralatan portabel.
9.5. Elektrifikasi
Sehubungan dengan tren elektrifikasi yang sedang berlangsung, muncul kebutuhan akan katup untuk diterapkan pada peralatan inovatif terkait energi seperti generator hidrogen, teknologi sel bahan bakar, peralatan manufaktur baterai, pendinginan kendaraan listrik, dan sistem penyimpanan energi.
9.6. Solenoid proporsional yang disesuaikan
Produsen OEM akan semakin membutuhkan solenoida proporsional yang disesuaikan daripada katup standar yang tersedia di katalog. Pelanggan mengharapkan katup dengan parameter tertentu, termasuk:
properti aliran yang disesuaikan;
rentang tekanan operasi spesifik;
berbagai pilihan tegangan;
bahan penyegel tertentu;
desain konektor individual.
9.7. Solusi elektronik
Selain katup proporsional tradisional, akan ada peningkatan permintaan untuk perangkat elektronik dengan mikroprosesor tertanam. Fitur-fitur berikut akan disertakan dalam desain katup di masa mendatang:
Kontrol PWM;
komunikasi melalui bus CAN;
lingkaran umpan balik digital;
sensor bawaan;
diagnosis kinerja.
9.8. Diversifikasi rantai pasokan
Gangguan yang terjadi baru-baru ini telah mendorong banyak perusahaan di Eropa untuk mencari pemasok alternatif, oleh karena itu para produsen semakin cenderung menjalin kerja sama dengan mitra di Asia yang dapat menawarkan hal-hal berikut:
harga kompetitif;
pengiriman lebih cepat;
pendekatan fleksibel terhadap kustomisasi;
rantai pasokan yang aman.
Dengan demikian, jumlah OEM yang bekerja sama dengan produsen Asia meningkat.
9.9 Prospek untuk tahun 2026–2030
Beberapa megatrend akan terus membentuk pasar katup solenoid proporsional Eropa:
| Tren Masa Depan | Dampak pada Pasar |
| Industri 4.0 | Permintaan yang lebih tinggi untuk katup pintar |
| Integrasi IOT | Pemantauan dan diagnostik cerdas |
| Efisiensi energi | Persyaratan konsumsi daya yang lebih rendah |
| Pertumbuhan Teknologi Medis | Permintaan akan katup presisi miniatur |
| Elektrifikasi | Aplikasi baru dalam kendaraan listrik dan sistem hidrogen |
| Miniaturisasi | Desain katup yang lebih kecil dan ringan. |
| Kustomisasi | Permintaan OEM yang lebih kuat |
| Diversifikasi Rantai Pasokan | Strategi pengadaan global yang lebih banyak |
| Sistem Kontrol Digital | Kemampuan komunikasi tingkat lanjut |
| Persyaratan Presisi yang Lebih Tinggi | Inovasi teknologi yang berkelanjutan |
Bab 10: Pengenalan 10 Produsen Katup Solenoid Proporsional Teratas di Eropa
10.1 Bürkert Fluid Control Systems GmbH
Kantor Pusat Jerman
Bürkert, yang didirikan pada tahun 1946, adalah salah satu spesialis pengendalian fluida paling terkenal di dunia. Katup proporsional mereka digunakan secara luas di berbagai industri, antara lain: • Peralatan medis • Peralatan laboratorium
• Pengolahan air
• Sistem makanan dan minuman
Keuntungan • Kontrol dengan akurasi tinggi
• Jejak karbon kecil
• Kemampuan pengulangan yang luar biasa
• Jaringan dukungan yang luas di seluruh dunia
10.2 Kendrion NV
Kantor pusat: Belanda
Kendrion mengkhususkan diri dalam aktuator elektromagnetik dan katup proporsional untuk cairan dan gas. Katup Seri 63P dan 68P-nya populer di • Alat bantu pernapasan
• Implan gigi
•Peralatan Analitik
• Aplikasi penerbangan
Keuntungan • Konsumsi energi rendah
• Histeresis kecil
• Kinerja aliran tinggi
• Manifold katup khusus
10. 3. Festo SE & Co.
Markas Besar: Jerman
Festo adalah produsen terkemuka dunia di bidang otomatisasi industri dan teknologi pneumatik.
Produk Utama • Regulator tekanan proporsional VPPM
• Katup proporsional VPPE
• Skema elektronik kontrol tekanan
Kasus penggunaan • Otomasi Industri
• Robot…
• Mesin pengemasan
• Industri Manufaktur Semikonduktor
10.4.Bosch Rexroth AG
Lokasi: Kantor Pusat di Jerman
Bosch Rexroth adalah pemimpin dalam katup proporsional hidrolik dan elektro-hidrolik.
Keunggulan Utama • Laju aliran tinggi • Desain industri yang kuat
• Industri dengan Banyak Pengetahuan Hidraulik
• Peralatan untuk konstruksi
• Pencetakan injeksi
• Pabrik baja
• Hidrolik bergerak
10. 5. Danfoss A/S
Kantor Pusat Denmark
Danfoss menyediakan katup proporsional untuk sistem hidrolik dan peralatan bergerak.
Penggunaan umum • Peralatan pertanian • Penanganan material
• Kendaraan segala medan
• Sistem hidrolik untuk industri
Keuntungan • Efisiensi tinggi • Stabilitas operasional
• Berbagai macam produk
10. 6. Parker Hannifin Eropa
Kantor Pusat: Divisi Inggris/Eropa
Parker memiliki katup proporsional untuk sistem pneumatik dan hidrolik.
Industri yang Kami Layani • Dirgantara
• Energi
• Transportasi
• Keunggulan otomatisasi industri
• Daya tahan tinggi
• Jaringan Distribusi Seluruh Dunia
• Dukungan teknik yang komprehensif
10.7 Atos SpA
Kantor pusat: Italia (Italia)
Atos adalah produsen katup proporsional elektrohidraulik penting asal Italia.
Fitur Unggulan Produk • Katup proporsional digital • Katup proporsional servo
• Aplikasi elektronika terintegrasi
• Mesin untuk pengepresan
• Pengolahan plastik
• Pembentukan logam
10.8. ODE Srl
Kantor pusat: Italia
ODE memiliki pengalaman lebih dari 60 tahun dalam pembuatan katup solenoid dan solusi kontrol proporsional.
Sektor industri • Kaffeemaschinen
• Pengolahan air
• Peralatan medis
* Otomatisasi industri
10.9. Teknik Presisi IMI (Norgren)
Lokasi: Kantor Pusat Britania Raya
Sistem pneumatik memerlukan katup proporsional dan regulator tekanan, yang dipasok oleh Norgren, bagian dari IMI plc.
Kegunaan • Kontrol proses • Otomatisasi pabrik
•Kemasan
• Profesional Transportasi
• Tingkat respons yang tinggi
• Pengaturan tekanan yang tepat
• Sangat andal
10. 10. Fluidika Lumba-lumba
Kantor pusat: di Prancis
Dolphin Fluidics mengkhususkan diri dalam katup proporsional miniatur berdasarkan teknologi Shape Memory Alloy (SMA).
Terbaik untuk • Perangkat medis
• Sistem kedirgantaraan
• Instrumen analitik
• Aplikasi kontrol fluida skala kecil
Keuntungan • Konsumsi daya sangat rendah
*Miniaturisasi*
• Operasi senyap
10.11. Tabel perbandingan
| Perusahaan | Negara | Khusus |
| Bürkert | Jerman | Kontrol fluida presisi |
| kendrion | Belanda | Katup proporsional gas dan cairan |
| Festo | Jerman | Otomatisasi pneumatik |
| Bosch Rexroth | Jerman | Katup proporsional hidrolik |
| Danfoss | Denmark | Hidrolik bergerak |
| Parker Hanifine | UK | Sistem pneumatik dan hidrolik |
| Kisah | Italia | Katup elektrohidraulik |
| ODE | Italia | Katup solenoid industri |
| IMI Norgren | UK | Kontrol pneumatik |
| Fluida Lumba-lumba | Prancis | Katup proporsional miniatur |
Bab 11: Mengapa Weilong Lebih Disukai oleh Pelanggan Eropa?
Terdapat banyak produsen katup berkualitas tinggi di Eropa, namun pelanggan OEM semakin memilih untuk bekerja sama dengan Weilong Intelligent Technology (Dongguan) Co., Ltd.
11.1 Rangkaian Produk yang Sangat Dapat Disesuaikan
Weilong memiliki spesialisasi dalam hal-hal berikut:
Pola aliran
tekanan Rentang
Desain Kumparan
Jenis Konektor
Senyawa penyegel khusus
11.2 Biaya yang Wajar
Penghematan biaya yang signifikan tanpa mengorbankan kinerja produk.
11.3 Pengembangan Prototipe Cepat
Contoh waktu tunggu:
minggu 1-3
Waktu tunggu produksi massal:
minggu 3-6
11.4 Manajemen Kualitas yang Ketat
IAFT:16949
ISO 9001
Ulasan 100% Terverifikasi
Pengujian Siklus Hidup
Uji Kekuatan
Inspeksi Material
11.5 Pengalaman Ekspor yang Luas
Lebih dari 20 tahun melayani Eropa, Amerika Utara, dan Asia.
11.6 Jumlah Pesanan Minimum (MOQ) yang Fleksibel
Paling cocok untuk:
Proyek percontohan
Produksi Batch Kecil
Produksi massal OEM
11.7 Rantai Pasokan yang Stabil
Integrasi vertikal memungkinkan penyediaan pengiriman yang andal bahkan jika terjadi gangguan dalam rantai pasokan.
11.8 Perbandingan: Merek Eropa vs. Weilong
| Kriteria | Merek-Merek Eropa Terkemuka | Teknologi Cerdas Weilong |
|---|---|---|
| Kualitas Produk | Sangat baik | Sangat baik |
| Kemampuan Kustomisasi | Sedang ke Tinggi | Sangat tinggi |
| Contoh Waktu Timbal | 3–8 Minggu | 1–3 Minggu |
| Waktu Produksi Massal | 6–12 Minggu | 3–6 Minggu |
| Daya Saing Biaya | Medium | High |
| Dukungan OEM / ODM | Terbatas | Kuat |
| Minimum Order Quantity | Sedang ke Tinggi | Fleksibel |
| Dukungan Teknik | Sangat baik | Sangat baik |
| Pengembangan Prototipe | Tersedia | Respon cepat |
| Pengalaman Ekspor Global | Luas | Luas |
| Rasio Harga-Kinerja | High | Sangat tinggi |
| Efisiensi Komunikasi | baik | Cepat dan Responsif |
Bab 12: Mengapa Katup Solenoid Proporsional Sulit Diproduksi dan Sangat Mahal?
Secara umum, katup solenoid proporsional jauh lebih canggih dibandingkan dengan katup solenoid on-off biasa. Tuntutan tinggi terhadap kualitas teknis perangkat tersebut dan teknologi manufakturnya membuat prosesnya sulit dan mahal. Inilah kesulitan utama yang terkait dengan jenis katup solenoid ini.
Kesulitan dalam Proses Manufaktur dan Alasan di Baliknya
12.1. Desain Elektromagnetik yang Rumit
Pertama-tama, katup semacam itu jauh lebih rumit karena perlu dibuat sistem elektromagnetik khusus.
Ini menyiratkan:
Simulasi rangkaian magnetik
Desain koil
Penyesuaian celah udara
Karakteristik histeresis yang dioptimalkan
Jika tidak, mungkin akan timbul masalah terkait pengoperasian yang tidak tepat.
12.2. Rekayasa Presisi Sangat Tinggi
Prinsip kerja katup proporsional memerlukan celah yang sangat kecil.
Persyaratannya antara lain:
Akurasi teknik mikrometer
Penyelarasan yang tepat antara armature dan tabung.
Keseragaman aksi pegas
Permukaan yang halus untuk meminimalkan gesekan
Jika tidak, efisiensi katup tersebut dapat terganggu.
12.3. Teknologi Penggulungan Kumparan Berkualitas Tinggi
Komponen kunci dari perangkat tersebut adalah kumparan.
Hal itu harus menyediakan:
Pembangkitan medan magnet yang stabil
Kerugian daya dan energi seminimal mungkin
Tahan terhadap panas berlebih
Induktansi seragam
Semua itu membutuhkan usaha tambahan.
12.4. Kalibrasi dan Pengujian Menyeluruh
Setiap katup proporsional memerlukan kalibrasi dan pengujian menyeluruh.
Ini mungkin termasuk:
Pengujian ketergantungan aliran-arus
Mengukur karakteristik histeresis
Verifikasi kecepatan respons
Pengujian kebocoran
Pengujian siklus hidup
Semua itu membutuhkan banyak waktu.
12.5. Persyaratan Khusus untuk Material
Ketahanan perangkat tersebut sangat bergantung pada bahan yang digunakan.
Hal-hal tersebut harus mencakup:
Baja tahan karat magnetik
Material tahan abrasi untuk armatur
Bahan perekat tahan panas (NBR, EPDM, FKM)
Bahan perumahan tahan korosi
Jika tidak, kinerja perangkat akan segera menurun.
12.6. Sifat Termal Itu Penting
Katup proporsional bekerja secara terus-menerus, yang berarti kumparan menghasilkan panas secara konstan.
Oleh karena itu, penting untuk memperhatikan hal-hal berikut:
Disipasi termal
Resistansi stabil bergantung pada suhu
Tidak ada perubahan kinerja akibat panas berlebih.
Hal ini menambah kompleksitas bidang teknik.
12.7. Fungsionalitas Tambahan pada Sistem Kontrol Elektronik
Banyak katup solenoid proporsional harus berfungsi dalam sistem kontrol elektronik.
Sistem tersebut membutuhkan:
Sinyal kontrol AA 0–10V atau 4–20mA
Pengontrol penggerak PWM atau loop tertutup
Linearisasi sinyal
Semua itu mempersulit proses manufaktur.
12.8. Persyaratan Keandalan Tinggi
Para produsen memproduksi produk-produk tersebut dengan mempertimbangkan:
Jutaan siklus operasi
Kinerja yang stabil selama bertahun-tahun
Persyaratan minimal untuk perawatan
Hal itu membutuhkan investasi besar dalam pengujian.
12.9. Toleransi Rendah terhadap Kesalahan dalam Manufaktur
Katup proporsional menyiratkan hal-hal berikut:
Jangkauan operasional yang sempit
Konsistensi kualitas
Tingkat penolakan tinggi
Hal ini membuat biaya produksi menjadi lebih tinggi.
12.10. Fitur Khusus dalam Produksi OEM
Banyak katup semacam itu diproduksi sesuai dengan kebutuhan pelanggan.
Mereka termasuk:
Kurva aliran khusus
Tegangan spesifik
Konektor yang disesuaikan
Bahan penyegel khusus
Semua itu juga mempersulit proses manufaktur.
Bab 13: Pertanyaan yang Sering Diajukan
Q1. Apa perbedaan antara katup solenoid dan katup solenoid proporsional?
Katup solenoid standar beroperasi dalam mode "ON/OFF". Saat diaktifkan, katup ini hanya akan terbuka atau tertutup, sehingga sangat cocok untuk tugas-tugas peralihan.
Katup solenoid proporsional memungkinkan kontrol kontinu terhadap aliran, tekanan, atau gaya menggunakan sinyal listrik (misalnya, sinyal 0-10V, 4-20mA, atau PWM). Pembukaan katup dapat dikontrol secara proporsional.
Perbedaan utama
Fitur Katup Solenoid Standar Katup Solenoid Proporsional
Pengoperasian hidup/mati: Hidup/Mati Berkelanjutan
Posisi katup: Tertutup/Terbuka Variabel
Akurasi: Rendah, Tinggi
Penyesuaian Responsif
Aplikasi: Air, udara, sistem otomatisasi, peralatan medis, robot, otomatisasi, hidrolik.
Harga Lebih ekonomis Kurang ekonomis
Q2. Mengapa Katup Solenoid Proporsional Sangat Mahal?
Berbeda dengan katup standar, katup proporsional lebih mahal karena faktor-faktor seperti:
Desain sirkuit magnetik canggih
Persyaratan toleransi yang ketat untuk angker dan bagian katup.
Metode penggulungan khusus
Pengujian dan kalibrasi yang lebih ketat, termasuk pemeriksaan aliran, histeresis, dan waktu respons.
Menggunakan rangkaian magnet, pegas, dan material segel berkualitas tinggi.
Siklus hidup operasional yang tinggi hingga jutaan operasi.
Meskipun katup solenoid proporsional mahal untuk dibeli, akurasi dan efisiensi energinya menghasilkan biaya operasional yang rendah.
Q3. Berapa Banyak Kunci yang Anda Miliki? Berapa Tegangan yang Anda Gunakan?
Katup solenoid proporsional hadir dalam berbagai konfigurasi AC dan DC yang dirancang khusus untuk penggunaan industri.
Opsi tegangan umum adalah:
Opsi Tegangan AC
24VAC
110V AC
220VAC
230VAC
Opsi Tegangan DC
6VDC
12VDC
DC 24V
Opsi tambahan termasuk:
Tegangan analog (0-10v; 0-5v)
Arus keluaran: 4-20 mA
Modulasi lebar pulsa PWM
BISA bus
Tegangan OEM khusus
Q4. Berapa Masa Pakai yang Diharapkan dari Katup Proporsional?
Masa pakai katup proporsional dapat bervariasi tergantung pada faktor-faktor berikut:
Media operasi
Tekanan kerja.
Duty cycle
Panas
Pembersih cair
Kualitas kumparan dan material
Dalam kondisi pengoperasian yang tepat, katup solenoid proporsional berkualitas tinggi biasanya dapat bertahan selama beberapa dekade.
Perawatan dan inspeksi rutin.
Q5. Apa perbedaan antara pengendali domain dan Active Directory? Apakah katup proporsional dapat disesuaikan?
Tentu saja. Salah satu keunggulan utama katup solenoid proporsional adalah kemampuannya untuk disesuaikan.
Persyaratan OEM tersebut meliputi:
- Laju aliran
- Skala tekanan
- Tegangan kumparan
- Jenis konektor
- Segel, bahan
- Waktu respon cepat
Bab 14: Kesimpulan
Karena munculnya Industri 4.0, kedokteran, robotika, dan manufaktur cerdas, permintaan akan katup solenoid proporsional presisi tinggi hanya akan terus meningkat di Eropa.
Merek-merek terkemuka Eropa seperti Bürkert, Festo, Bosch Rexroth, Danfoss, Parker, dan Atos tetap menjadi pemimpin di pasar premium, tetapi semakin banyak produsen OEM mulai mencari mitra yang dapat menyediakan produk berkualitas tinggi, pengiriman cepat, dan solusi khusus dengan biaya yang wajar.
Dengan pengalaman selama 20 tahun di bidang teknologi elektromagnetik, Weilong Intelligent Technology (Dongguan) Co., Ltd. telah menjadi mitra terpercaya bagi pelanggan global, menawarkan katup solenoid proporsional berkualitas tinggi.
