Gambaran Umum Produk Kumparan Inti Datar Tembaga

Kumparan Inti Pipih Tembaga adalah perangkat elektromagnetik kecil yang terdiri dari konduktor tembaga pipih dan desain inti yang dioptimalkan. Perangkat ini menggabungkan konduktivitas listrik dan panas tembaga yang tinggi serta desain kumparan yang efisien. Produk ini dapat disesuaikan sesuai dengan kebutuhan aplikasi, termasuk dimensi kumparan, ketebalan tembaga, lebar konduktor, jumlah lilitan, resistansi, induktansi, tegangan operasi, arus, material inti, dan desain pemasangan. Produk ini dapat dikembangkan untuk otomotif, kendaraan listrik (EV), otomatisasi industri, elektronika daya, penyimpanan energi, dan peralatan khusus lainnya. Tergantung pada rangkaian magnetik dan kondisi operasi, desain dapat dioptimalkan berdasarkan kinerja listrik, pembuangan panas, kinerja elektromagnetik, keandalan, dan integrasi ke dalam rakitan yang kompak.

Bagaimana Cara Kerja Kumparan Inti Pipih Tembaga?

Ketika arus listrik dialirkan melalui konduktor tembaga dari kumparan inti datar tembaga, medan magnet akan terbentuk.

Melewatkan arus DC atau AC melalui kumparan akan menghasilkan medan magnet di sekitar konduktor. Besarnya dan distribusi medan magnet tersebut bergantung pada beberapa faktor, termasuk:

Ternyata
Menghadirkan
Geometri kumparan
Dimensi Konduktor Tembaga
Bahan inti
Sirkuit magnetik
Celah udara
Frekuensi operasi
Dengan inti magnet, fluks magnet terkonsentrasi dan terarah. Hal ini dapat meningkatkan kinerja magnet dibandingkan dengan desain inti udara.

Konduktor tembaga pipih dapat memberikan penampang konduktif yang lebih besar dalam bentuk yang kompak. Hal ini dapat berkontribusi pada pengurangan hambatan listrik dan pembuangan panas yang efektif tergantung pada desainnya.

Dalam peralatan industri praktis, kumparan dapat digunakan untuk menghasilkan gaya magnet, mentransfer energi, memberikan induktansi, mengontrol aliran arus, atau mengoperasikan mekanisme elektromagnetik.

Fitur Utama Kumparan Inti Pipih Tembaga

Konduktivitas listrik yang tinggi, ukuran yang ringkas, efisiensi perpindahan panas, kemungkinan kustomisasi, dan kinerja elektromagnetik adalah beberapa fitur utama dari Kumparan Inti Pipih Tembaga. Tembaga menghantarkan panas secara efektif dan memiliki resistansi listrik yang relatif rendah, yang menjadikannya pilihan yang baik untuk aplikasi yang membutuhkan arus yang relatif tinggi atau kondisi panas yang menuntut. Desain pipih meningkatkan pemanfaatan ruang dan membantu membentuk permukaan yang lebih besar untuk pembuangan panas. Kumparan dapat dikustomisasi berdasarkan tegangan, arus, induktansi, resistansi, dimensi, jumlah lilitan, ketebalan konduktor, dan bentuk inti tergantung pada desainnya. Desain yang fleksibel membuat kumparan ini cocok untuk elektronik otomotif, sistem EV, otomatisasi industri, elektronika daya, peralatan energi, sensor, dan rakitan elektromagnetik.

Video Produk Kumparan Inti Datar Tembaga

Tampilan Detail Produk Kumparan Inti Pipih Tembaga

Gambaran Umum Kumparan Inti Pipih Tembaga untuk Peralatan Industri

Bagaimana Cara Kerja Kumparan Inti Pipih Tembaga?

Kumparan Inti Pipih Tembaga untuk Panduan Solusi Kelistrikan Kendaraan Listrik

Kumparan Inti Pipih Tembaga untuk Aplikasi Sistem Daya DC

Panduan Cara Memilih Kumparan Inti Pipih Tembaga

Lembar Data Teknis Kumparan Inti Datar Tembaga

Barang	Deskripsi
Kumparan Tembaga Pipih Kompak	Kawat tembaga berenamel
Diameter kawat	0.20 (Pilihan AWG tersedia)
Jenis Berliku	Gulungan bundar atau seksi satu lapis
Bahan Inti	Kawat tembaga udara (non-magnetik)
Panjang jejak	12 mm
Enkapsulasi	Pilihan tambahan: pernis, epoksi, atau lapisan pelindung
Bantalan	Lubang tembus / Kustom

Spesifikasi Kelistrikan (Khas)

Parameter	Deskripsi
Rentang Induktansi	0.1 µH – 100 µH (dapat disesuaikan)
Toleransi Induktansi	± 2%, ± 5%, ± 10%
Resistansi DC (DCR)	18 ohm dengan 5.5 lilitan
Faktor Q	Q tinggi, dioptimalkan untuk rentang frekuensi.
Frekuensi Resonansi Diri	Tinggi, tergantung aplikasi
Frekuensi Operasi	rentang kHz hingga MHz
Rated Current	Sesuai pesanan per desain.
Perlawanan Isolasi	100 MΩ

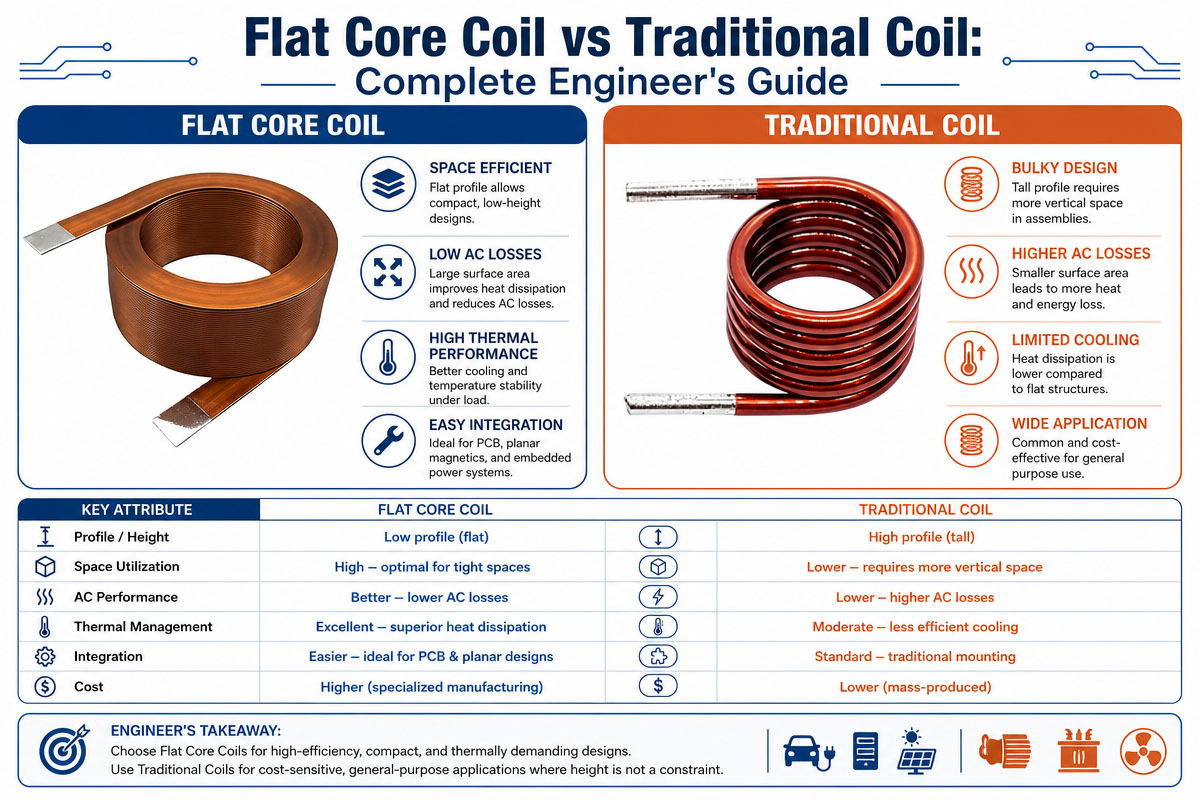

Kumparan Inti Pipih Tembaga vs. Kumparan Konvensional: Panduan Lengkap untuk Insinyur

Pemilihan antara kumparan inti pipih tembaga dan kumparan kawat bulat tradisional untuk mendesain sistem elektromagnetik ditentukan oleh kebutuhan aplikasi spesifik dalam hal sifat listrik, termal, magnetik, mekanik, dan manufaktur. Tidak ada satu pun desain yang selalu lebih baik. Pilihan yang tepat bergantung pada spesifikasi keseluruhan sistem.

Bentuk Konduktor

Kumparan konvensional terbuat dari kawat tembaga bulat berlapis-lapis. Kumparan Inti Pipih Tembaga menggunakan bentuk konduktor yang lebih pipih, yang memberikan hubungan berbeda antara penampang konduktor, tinggi, dan ruang pemasangan.

Bentuk datar dapat menawarkan fleksibilitas lebih dalam desain jika terdapat kendala ketinggian yang kritis.

Kinerja Kelistrikan

Kedua desain ini memberikan konduktivitas listrik yang sangat baik. Hambatan merupakan fungsi dari luas penampang konduktor, panjang, suhu, kualitas sambungan, dan jumlah lilitan.

Konduktor pipih dapat dirancang sedemikian rupa sehingga memiliki area konduktivitas yang besar dan kapasitas daya hantar arus yang tinggi dalam kemasan yang diberikan. Pengujian listrik dan termal harus dilakukan untuk memverifikasi kapasitas daya hantar arus.

Kontrol Termal

Pembangkitan panas merupakan salah satu aspek utama dalam desain koil. Kerugian listrik dapat memengaruhi keandalan jika panas tidak cukup terbuang.

Bentuk pipih dapat memberikan peningkatan luas permukaan untuk pembuangan panas. Hal ini juga dapat meningkatkan kontak termal dengan struktur penyebar panas. Meskipun demikian, kinerja termal sebenarnya merupakan fungsi dari keseluruhan rakitan dan bukan hanya faktor bentuk konduktor.

Pemanfaatan Ruang

Pemanfaatan Ruang adalah bidang di mana konstruksi datar dapat memberikan keuntungan yang signifikan. Baik sektor otomotif maupun industri menuntut komponen yang semakin kecil.

Kumparan inti pipih tembaga yang dirancang dengan baik dapat didesain dalam ruang instalasi yang terbatas, sehingga memungkinkan pengoptimalan panjang, lebar, tinggi, terminal, dan titik pemasangan.

Kumparan kawat bundar tradisional masih sangat relevan dalam aplikasi-aplikasi di mana teknik penggulungan tradisional dapat memberikan kinerja dan keunggulan biaya yang memadai.

Karakteristik Magnetik

Kinerja magnetik ditentukan bukan oleh faktor bentuk konduktor, tetapi oleh jumlah lilitan, arus, bahan inti, jalur magnetik, celah udara, saturasi, dan frekuensi operasi.

Kumparan pipih dapat menjadi bagian yang sangat efisien dari rangkaian magnetik yang dirancang dengan baik. Namun demikian, beralih dari desain kumparan tradisional ke desain kumparan pipih tidak menjamin peningkatan gaya magnet atau induktansi.

Manufaktur

Proses penggulungan kumparan kawat bundar konvensional sudah cukup mapan dan dapat ekonomis untuk banyak desain standar.

Kumparan inti pipih tembaga mungkin memerlukan proses pembentukan, pencetakan, pembengkokan, isolasi, perkakas, atau perakitan khusus. Produk industri yang dibuat khusus harus mempertimbangkan persyaratan manufaktur tambahan pada tahap desain.

Harga

Biaya akhir akan bergantung pada biaya material, peralatan, volume produksi, kompleksitas manufaktur, waktu perakitan, persyaratan pengujian, dan kebutuhan kinerja.

Untuk aplikasi otomotif dengan volume tinggi, kumparan pipih khusus dapat dibenarkan dari segi biaya perkakas, karena memberikan kemasan dan kinerja yang lebih baik, sehingga menghasilkan manfaat di tingkat sistem.

Keandalan

Desain mana pun dapat sangat andal dalam jangka waktu lama jika dirancang dengan baik. Keandalan ditentukan oleh isolasi, kualitas konduktor, sambungan, manajemen termal, kekuatan mekanik, perlindungan lingkungan, dan konsistensi manufaktur.

Untuk aplikasi otomotif, pengujian validasi harus mencakup getaran, suhu, siklus, kelembaban, dan siklus kelistrikan.

Desain mana yang sebaiknya dipilih oleh para insinyur?

Jika geometri yang ringkas, konduktivitas tinggi, manajemen termal, kustomisasi, dan integrasi ke dalam ruang instalasi yang terbatas merupakan hal penting dalam desain, maka lebih baik menggunakan kumparan inti pipih tembaga.

Jika kompleksitas manufaktur, dimensi standar, atau efisiensi biaya lebih penting daripada lilitan konvensional, lebih baik menggunakan kumparan kawat bulat tradisional.

Pendekatan rekayasa terbaik bukan hanya membandingkan faktor bentuk kumparan. Tetapi juga membandingkan kedua teknologi tersebut dalam persyaratan tegangan, arus, resistansi, induktansi, kenaikan suhu, siklus kerja, dimensi, kinerja magnetik, masa pakai, dan biaya yang identik.

Pengujian prototipe sebelum perancangan sangat disarankan untuk aplikasi otomotif dan industri.

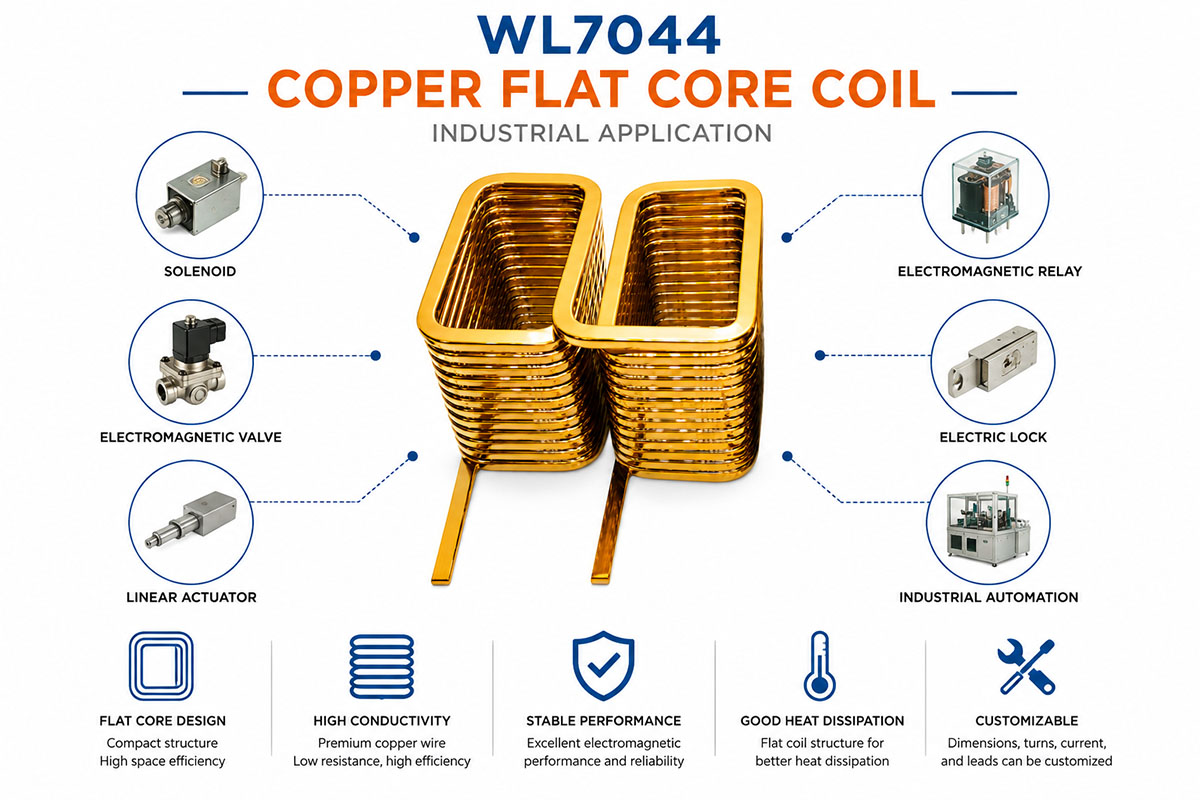

Kumparan Inti Pipih Tembaga untuk Aplikasi Industri

Kumparan Inti Pipih Tembaga dapat digunakan dalam berbagai aplikasi otomotif dan industri yang membutuhkan komponen elektromagnetik yang ringkas, konduksi listrik yang efisien, dan pembuangan panas.

Dalam industri otomotif, komponen-komponen ini dapat dirancang untuk kendaraan listrik, sistem pengisian daya, peralatan manajemen baterai, sistem kontrol motor, aktuator otomotif, relai, sensor, modul kontrol elektronik, dan rakitan elektromagnetik lainnya. Banyak aplikasi kendaraan listrik membutuhkan komponen yang mampu beroperasi dengan andal di ruang instalasi yang terbatas di bawah beban listrik dan panas.

Kumparan inti pipih tembaga digunakan dalam otomatisasi industri, aktuator elektromagnetik, peralatan kontrol, sistem konversi daya, sensor industri, mesin, dan peralatan produksi otomatis.

Komponen ini juga dapat diaplikasikan dalam elektronika daya, termasuk catu daya, sistem DC, inverter, peralatan penyimpanan energi, dan sistem kontrol listrik. Geometri yang kecil memungkinkan para insinyur untuk mengoptimalkan ruang instalasi yang tersedia.

Aplikasi lainnya meliputi robotika, peralatan energi terbarukan, sistem baterai, kopling elektromagnetik, modul kontrol industri, dan produk elektromekanik khusus.

Aplikasi desain akhir akan menentukan ukuran tembaga yang dibutuhkan, resistansi, induktansi, tegangan, arus, kenaikan panas, material inti, siklus kerja, dan ukuran mekanis. Validasi teknik yang tepat sebelum produksi massal adalah suatu keharusan.

Mengapa kumparan inti pipih tembaga semakin populer untuk solusi sistem otomotif?

Meningkatnya popularitas teknologi Kumparan Inti Pipih Tembaga di antara solusi otomotif terkait erat dengan kebutuhan industri untuk mengembangkan komponen listrik yang lebih kecil, lebih ringan, efisien, dan andal.

Mobil modern memiliki lebih banyak sistem elektronik dan elektromagnetik dibandingkan dengan mobil tradisional. Selain itu, mobil listrik meningkatkan permintaan akan manajemen daya yang efisien, kontrol motor, sistem baterai, peralatan pengisian daya, sensor, aktuator, relai, dan modul kontrol elektronik.

Tembaga adalah material yang sangat menarik karena konduktivitas listrik dan termalnya yang tinggi. Sifat-sifat ini dapat bermanfaat bagi para insinyur ketika merancang kumparan yang efisien.

Fitur penting lainnya adalah faktor bentuk yang pipih. Biasanya, sistem otomotif memiliki ruang instalasi yang terbatas, oleh karena itu para insinyur harus mengidentifikasi komponen yang mampu memberikan kinerja listrik dan elektromagnetik yang dibutuhkan dalam paket yang ringkas.

Bentuk mekanis yang tersedia memungkinkan perancangan kumparan inti datar tembaga. Ketebalan dan lebar konduktor, jumlah lilitan, resistansi, induktansi, konstruksi inti, posisi, dan dimensi terminal dapat dioptimalkan untuk setiap aplikasi spesifik.

Namun, performa saja tidak cukup untuk aplikasi otomotif. Kumparan harus mampu menahan getaran, perubahan suhu, kelembaban, siklus listrik, dan masa pakai yang lama.

Dengan demikian, konduktivitas tinggi, geometri kompak, potensi termal, dan fleksibilitas desain menjadikan teknologi Kumparan Inti Pipih Tembaga sebagai solusi berharga untuk sistem otomotif dan kendaraan listrik generasi mendatang.

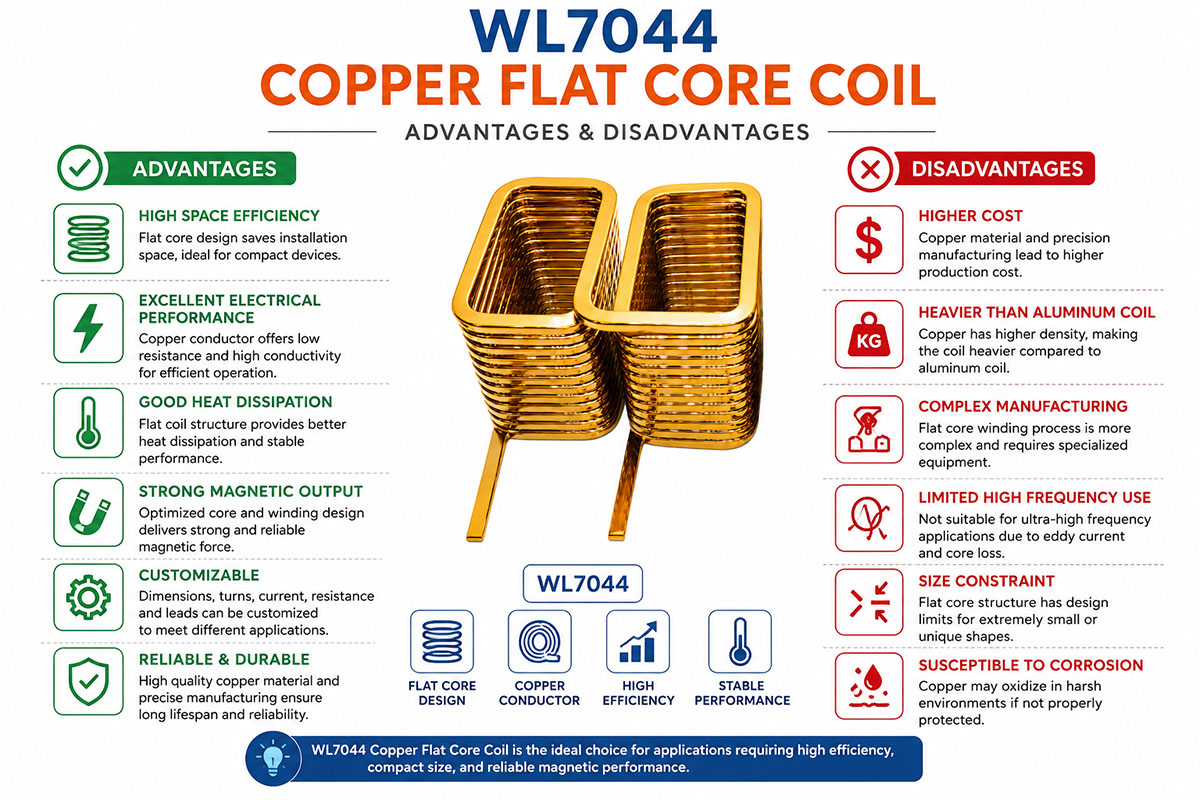

Keunggulan dan Kekurangan Kumparan Inti Pipih Tembaga Kompak

Keunggulan Kumparan Inti Pipih Tembaga Kompak

Pertama, keuntungan terbesar menggunakan kumparan inti pipih tembaga adalah konduksi yang unggul dengan geometri kecil. Tembaga adalah konduktor yang sangat efektif baik dalam hal listrik maupun termal. Jika dirancang dengan baik, ia juga dapat membantu mengurangi resistansi dan kehilangan panas.

Kedua, bentuk pipih memberikan potensi penggunaan ruang instalasi yang efektif. Dalam beberapa kasus, hal ini memungkinkan pemasangan penampang konduktor yang lebih besar pada ketinggian terbatas dibandingkan dengan konstruksi tradisional.

Ketiga, keunggulan lain dari kumparan tersebut adalah kemungkinan ukuran yang dapat disesuaikan, pemasangan yang fleksibel, kinerja elektromagnetik yang baik, dan penerapannya untuk otomatisasi.

Kekurangan Kumparan Inti Datar Tembaga Kompak

Pertama, dibandingkan dengan aluminium tradisional, tembaga adalah material yang jauh lebih berat dan lebih mahal, yang dapat meningkatkan harga material dan berat komponen.

Kedua, tergantung pada desainnya, konduktor pipih mungkin memerlukan beberapa pemrosesan, isolasi, peralatan, atau perakitan khusus.

Ketiga, perlu dicatat bahwa geometri datar tidak selalu memberikan kinerja listrik atau termal yang lebih baik. Efisiensinya sangat bergantung pada dimensi konduktor, jumlahnya, isolasi, pendinginan dan kondisi, desain magnetik, dan siklus kerja operasi.

Keempat, desain dapat menjadi rumit jika kumparan harus memenuhi beberapa kriteria ketat sekaligus dalam hal geometri, termal, magnetisme, dan mekanika.

Oleh karena itu, teknologi Kumparan Inti Pipih Tembaga sangat berharga jika konduktivitas, kekompakan, termal, dan geometri yang disesuaikan membenarkannya.

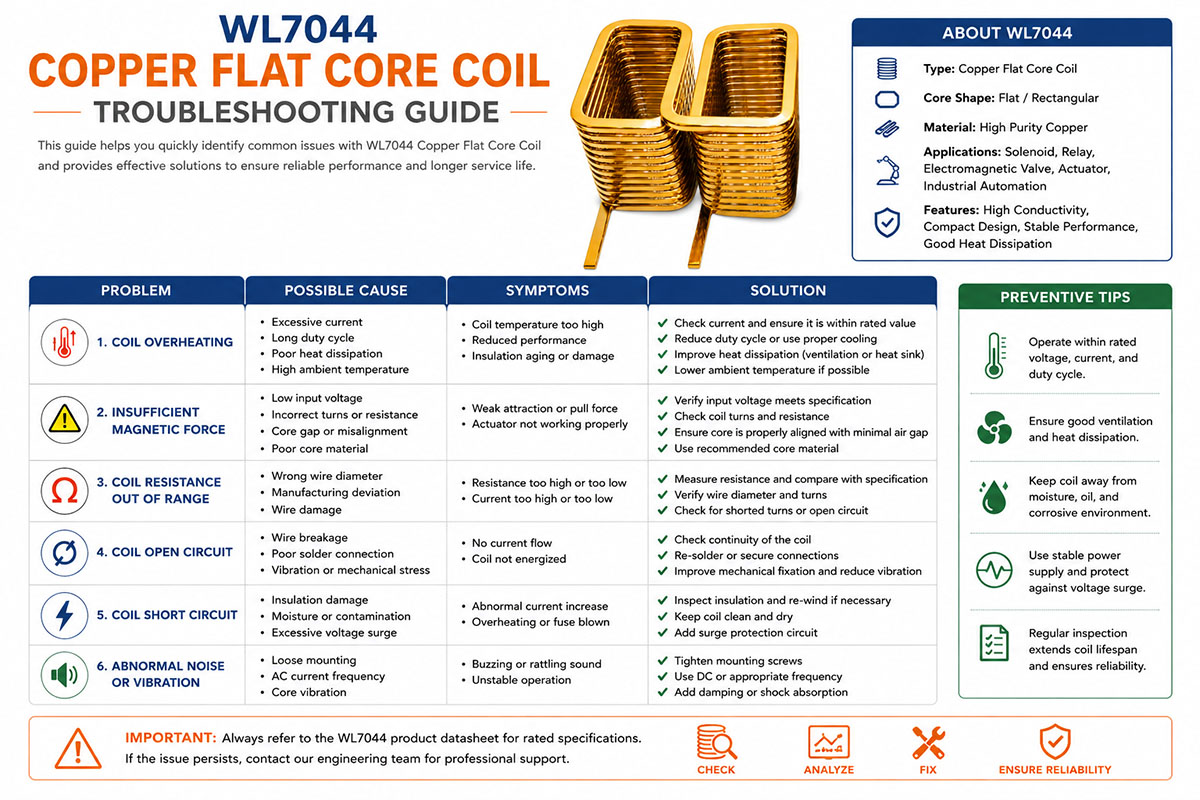

Penyelesaian Masalah Kumparan Inti Pipih Tembaga

Jika Kumparan Inti Pipih Tembaga tidak beroperasi dengan benar, proses pemecahan masalah harus dimulai dari pemeriksaan kinerja listrik dan dilanjutkan dengan parameter termal, magnetik, dan mekanis.

Over Temperature

Periksa arus operasi, resistansi, siklus kerja, suhu sekitar, pendinginan, dan ruang pemasangan. Arus yang berlebihan dan pendinginan yang tidak memadai dapat menyebabkan panas berlebih.

Kinerja Magnetik yang Buruk

Memeriksa tegangan, arus, jumlah lilitan, bahan inti, celah udara, rangkaian magnet, dan saturasi inti. Celah udara yang tidak tepat dan arus yang tidak mencukupi dapat sangat merusak kinerja magnetik.

Resistensi Tinggi

Memeriksa resistansi kumparan terhadap desain. Memeriksa ukuran konduktor tembaga, titik sambungan, sambungan, dan resistansi terminal.

Induktansi Tidak Benar

Pertama, memastikan frekuensi pengujian dan kondisi pengukuran. Kedua, memeriksa jumlah lilitan, bahan inti, celah udara, dan geometri kumparan.

Korsleting Listrik

Memeriksa isolasi di antara lilitan, tepi konduktor, terminal, dan inti. Isolasi dapat rusak secara mekanis selama proses pembentukan atau perakitan.

Masalah pada Instalasi Mekanik

Memeriksa dimensi kumparan, posisi pemasangannya, arah terminal, panjang kabel, dan potensi gangguan dengan komponen lain.

Performa Tidak Merata

Membandingkan sampel dalam kondisi tegangan, arus, suhu, dan siklus kerja yang sama. Memeriksa toleransi manufaktur.

Pemecahan masalah secara sistematis akan memungkinkan untuk mengetahui apakah masalah tersebut berkaitan dengan desain listrik, desain magnetik, manajemen termal, manufaktur, atau perakitan.

Pertanyaan yang Sering Diajukan (FAQ) tentang Kumparan Inti Datar Tembaga Kompak

1. Apa saja keunggulan utama dari Kumparan Inti Pipih Tembaga?

Mereka memiliki konduktivitas listrik yang tinggi, konduktivitas termal yang baik, konstruksi yang ringkas, kemampuan arus tinggi, geometri yang fleksibel, dan opsi kustomisasi. Konduktor pipih dapat membantu mengoptimalkan kumparan untuk ruang instalasi yang terbatas. Namun, kinerja aktual ditentukan oleh ukuran konduktor, geometri kumparan, material inti, arus operasi, siklus kerja, dan termal.

2. Untuk apa kumparan inti pipih tembaga digunakan?

Komponen-komponen ini digunakan dalam sistem otomotif, kendaraan listrik, sistem baterai, peralatan pengisian daya, otomatisasi industri, catu daya, inverter, sensor, aktuator, perangkat elektromagnetik, robotika, dan sistem energi. Komponen-komponen ini sangat berharga terutama ketika ukuran yang ringkas, konduksi listrik yang efisien, dan manajemen termal merupakan pertimbangan desain yang penting.

3. Apakah Kumparan Inti Pipih Tembaga Lebih Baik Daripada Kumparan Kawat Bulat Konvensional?

Tidak selalu. Setiap desain memiliki kelebihannya masing-masing. Kumparan tembaga inti pipih dapat menawarkan pemanfaatan ruang yang lebih baik, fleksibilitas konduktor, dan potensi kontak termal, sementara kumparan kawat bulat tradisional lebih mudah dan ekonomis untuk diproduksi. Para insinyur harus membandingkan resistansi, induktansi, kapasitas arus, kenaikan suhu, dimensi, kinerja magnetik, biaya, dan masa pakai sebelum membuat pilihan.

4. Apakah mungkin untuk mendapatkan kumparan inti datar yang dibuat sesuai pesanan?

Ya. Kumparan Inti Pipih Tembaga dirancang untuk aplikasi spesifik. Opsi kustomisasi meliputi ketebalan tembaga, lebar konduktor, jumlah lilitan, ukuran kumparan, resistansi, induktansi, material inti, bentuk terminal, panjang kawat, struktur pemasangan, dan isolasi. Jika desainnya bervolume tinggi atau sangat khusus, maka diperlukan perkakas atau pembentukan khusus.

5. Bagaimana Cara Menghindari Panas Berlebihan pada Kumparan Inti Pipih Tembaga?

Pemanasan berlebih dapat dihindari dengan memilih penampang konduktor tembaga yang tepat, mengatur resistansi dan arus operasi, mengoptimalkan siklus kerja, meningkatkan pendinginan, dan menyediakan jarak pemasangan yang cukup. Pada tahap desain, suhu lingkungan, waktu operasi berkelanjutan, pendinginan, dan kenaikan suhu maksimum yang diizinkan harus dipertimbangkan.

6. Informasi Apa yang Harus Diberikan kepada Produsen Kumparan Inti Pipih Tembaga?

Untuk memastikan desain dan penawaran yang tepat, mohon berikan informasi berikut selengkap mungkin:

Tegangan Operasi
Operasi Lancar
Perlawanan
Induktansi
Ukuran Kumparan
Persyaratan material inti atau magnetik
Frekuensi Operasi
Tugas Bersepeda
Rentang Suhu
Masa Pakai yang Diperlukan
Ruang untuk Instalasi
Spesifikasi Terminal atau Kabel
Aplikasi dan Lingkungan Operasi

Cara Memilih Kumparan Inti Pipih Tembaga

Memilih kumparan inti datar tembaga melibatkan lebih dari sekadar memilih kumparan berdasarkan ukuran dan resistansinya. Kumparan tersebut harus memenuhi semua kebutuhan listrik, mekanik, termal, dan aplikasi.

1. Pastikan persyaratan tegangan dan arus terpenuhi

Mulailah dengan menentukan tegangan operasi, misalnya, 5 V, 12 V, 24 V, atau 48 V DC. Mari kita hitung arus maksimum yang diizinkan.

Hubungan antara tegangan, hambatan, dan arus adalah

Aku=V/R

di mana:

I = arus, V = tegangan operasi, R = hambatan kumparan

Pertimbangkan hambatan Anda dengan bijak untuk memberikan aliran arus yang cukup dengan pemanasan yang dapat diterima.

2. Hitung kebutuhan induktansi.

Induktansi menentukan bagaimana kumparan bereaksi terhadap perubahan arus. Induktansi yang lebih tinggi berarti penyimpanan energi yang lebih besar tetapi kecepatan respons listrik yang lebih rendah.

Pertimbangkan hal-hal berikut ini:

Induktansi yang dibutuhkan
Frekuensi operasi
Tingkat peralihan
Response time
Persyaratan untuk rangkaian magnetik

Induktansi dan parasitik kumparan harus dipertimbangkan secara bersamaan dalam aplikasi kecepatan tinggi.

3. Perhatikan ukuran kumparan.

Pertimbangkan ruang pemasangan yang tersedia sebelum menyelesaikan desain kumparan.

Dimensi-dimensi pentingnya adalah sebagai berikut:

luar Diameter
Diameter dalam
Tinggi kumparan
Lebar dan ketebalan konduktor tembaga
Dimensi inti
Lokasi terminal
Struktur untuk pemasangan

Jika ruang instalasi terbatas, inti datar yang ringkas dapat digunakan. Namun, pengurangan ukuran kumparan yang signifikan dapat menyebabkan peningkatan resistansi dan pemanasan.

4. Pilih Konduktor Tembaga yang Tepat

Material ini memiliki konduktivitas yang tinggi, sehingga cocok untuk transmisi listrik yang efisien.

Faktor yang perlu dipertimbangkan:

Lebar, ketebalan, panjang, dan penampang konduktor (kumparan tembaga pipih)

Perlawanan-
Kapasitas (saat ini)
Kenaikan suhu
Konsumsi energi
Ketangguhan dalam mekanika

Konduktor tembaga harus dipilih berdasarkan kebutuhan arus kontinu dan arus puncak.

5. Uji Kinerja Termal

Pembangkitan panas adalah salah satu aspek kunci dalam desain koil.

Perkirakan kehilangan tembaga:

P = I²R

Sekarang, Anda harus menghilangkan panasnya. Pertimbangkan hal berikut:

Durasi tayang (tanpa henti)
Siklus penggunaan
Suhu Lingkungan
Suhu kumparan maksimum yang diizinkan
Pelepasan panas melalui inti dan wadah
Peringkat suhu isolasi

Kumparan tersebut, yang menunjukkan hasil memuaskan dalam uji laboratorium singkat, dapat mengalami panas berlebih jika dioperasikan secara terus menerus.

6. Pertimbangkan Materi Inti

Pemilihan material inti memengaruhi sifat magnetik kumparan. Pemilihan material inti bergantung pada aplikasinya.

Pertimbangkan hal-hal berikut ini:

Permeabilitas (magnetik)
Karakteristik saturasi
Frekuensi operasi
Kehilangan inti
Kekuatan magnet yang dibutuhkan
Suhu operasi.

Oleh karena itu, desain konduktor tembaga dan inti magnetik harus dianggap sebagai sistem elektromagnetik yang lengkap, bukan dua entitas yang terpisah.

Tips untuk Menghindari Kesalahan Umum dalam Desain Kumparan Inti Pipih Tembaga

Banyak masalah desain pada kumparan muncul bukan karena cacat produksi, tetapi karena spesifikasi yang tidak memadai atau salah selama tahap desain.

1. Jangan Batasi pada Tegangan

Salah satu kesalahannya adalah membatasi diri pada informasi berikut:

“Saya membutuhkan kumparan 24 volt.”

Tegangan tersebut tidak memberikan informasi apa pun tentang kumparan yang sesuai.

Berikan informasi mengenai arus, resistansi, induktansi, siklus kerja, frekuensi operasi, dan suhu kerja yang diperlukan, jika tersedia.

2. Mempertimbangkan Siklus Tugas

Kumparan dengan siklus kerja 1 detik per menit memiliki kebutuhan termal yang sangat berbeda dibandingkan dengan kumparan yang beroperasi terus-menerus.

Nyatakan dengan jelas apakah permohonan tersebut

Tugas berlanjut
Tugas berselang-seling
Mode pulsa
Pemotongan Frekuensi Tinggi

Faktor ini memiliki pengaruh besar pada ukuran konduktor tembaga dan lilitannya.

3. Jangan Mendesain pada Suhu Ruangan

Salah satu kesalahan yang sering terjadi adalah pengujian koil pada suhu sekitar 20-25°C dan mengharapkan kinerja yang sama dalam aplikasi sebenarnya.

Pertimbangkan suhu lingkungan maksimum dan kenaikan suhu selama pengoperasian.

4. Buat Kumparan Cukup Besar

Miniaturisasi sangat penting, tetapi pengurangan penampang konduktor atau ruang lilitan yang berlebihan menyebabkan peningkatan resistansi dan pembangkitan panas.

Desain yang optimal bukanlah kumparan terkecil, tetapi kumparan terkecil yang dapat secara andal memenuhi persyaratan listrik dan termal.

5. Mempertimbangkan Toleransi

Tahap perancangan harus mempertimbangkan toleransi manufaktur.

Toleransi yang dapat diterima diberikan untuk:

Perlawanan 3

Induktansi • Ukuran

Ketebalan Tembaga

Lebar konduktor

Ukuran inti

Posisi terminal

Toleransi yang realistis menghasilkan pengurangan biaya produksi untuk produksi volume tinggi.

6. Pastikan Kompatibilitas Mekanis

Sebelum merilis gambar akhir, pastikan kumparan terpasang dengan benar pada bagian-bagian yang sesuai.

Pertimbangkan dengan saksama poin-poin berikut:

Pembersihan inti
Lubang untuk pemasangan
Orientasi terminal
Posisi konektor
Jarak bebas untuk insulasi
petunjuk perakitan

Kumparan tersebut dapat memenuhi semua spesifikasi kelistrikan dan tetap gagal karena perakitan yang tidak tepat.

7. Tinjau seluruh sistem

Terakhir, jangan mengevaluasi kumparan inti pipih tembaga sebagai komponen terpisah.

Uji kinerja dengan catu daya, inti magnetik, PCB, pengontrol, casing, pendingin, dan komponen di sekitarnya.

Pendekatan seperti itu mencegah masalah seperti arus berlebih, interferensi elektromagnetik, panas berlebih, kinerja magnetik yang buruk, atau respons yang lambat.

Daftar Periksa Desain

Kumparan Inti Pipih Tembaga Kustom Sebelum melakukan pemesanan, harap siapkan informasi berikut:

Parameter	Informasi yang Direkomendasikan
operasi tegangan	5 / 12 / 24 / 48 VDC, dll.
terbaru	Arus operasi yang dibutuhkan
Perlawanan	Target resistensi dan toleransi
Induktansi	Induktansi dan toleransi target
Frekuensi	Frekuensi operasi/pengalihan
Duty cycle	Berkelanjutan atau terputus-putus
Ukuran	Diameter luar (OD), diameter dalam (ID), tinggi, ukuran konduktor
Core	Bahan dan dimensi
Suhu	Suhu lingkungan dan suhu operasi maksimum
Isolasi	Peringkat insulasi yang dibutuhkan
Terminal	Jenis dan posisi
Aplikasi	Motor, sensor, aktuator, elektronika daya, dll.
Jumlah	Prototipe dan volume produksi tahunan

Kuantitas, prototipe, dan volume produksi tahunan

Prinsip utamanya: mendesain kumparan dengan mempertimbangkan persyaratan listrik, termal, magnetik, dan mekanis, bukan sekadar memilih kumparan tembaga berdasarkan tegangan atau dimensinya.
