Panduan Solenoid Tabung Industri WL132250 untuk Otomasi

Solenoid tubular industri adalah perangkat yang mengubah arus listrik menjadi gerakan linier. Solenoid tubular industri terdiri dari badan tubular yang dililit dengan kumparan tembaga, rangkaian magnetik dengan inti besi, dan pendorong geser. Ketika arus listrik mengalir melalui kumparan, medan magnet dihasilkan untuk menggerakkan pendorong guna menciptakan aksi.
Solenoid tubular industri banyak digunakan karena konstruksinya yang ringkas, efisiensi konversi energi yang tinggi, dan pengoperasian yang andal. Dibandingkan dengan solenoid tradisional, solenoid tubular memiliki gaya magnet yang jauh lebih kuat serta efisiensi energi yang lebih tinggi. Solenoid ini dapat disesuaikan dalam hal keluaran gaya, tegangan, panjang langkah, jenis pemasangan, dll. Solenoid ini banyak diaplikasikan pada perangkat pengunci, mesin penjual otomatis, peralatan medis, perangkat keamanan, dan mesin pengemas.

Fitur Utama Solenoid Tabung Industri

Dengan struktur yang kompak, solenoida tubular ini memiliki gaya magnet yang kuat dan dapat beroperasi dengan andal. Solenoida ini cocok untuk kebutuhan kontrol kecepatan tinggi dan presisi tinggi di industri otomasi. Solenoida industri ini dikemas dalam bentuk tubular untuk menghemat energi dan meningkatkan gaya magnet. Dengan konstruksi yang kokoh, solenoida ini tahan lama, perawatannya rendah, dan dapat bekerja terus menerus dan stabil. Dapat disesuaikan dalam aksi dorong atau tarik, solenoida ini dapat disesuaikan dalam tegangan, panjang langkah, keluaran gaya, gaya pemasangan, dan jenis koneksi.

Dapatkan Penawaran Gratis

PDF Download

Gambaran Umum Produk Solenoid Tabung Industri Tugas Berat

Solenoid tubular industri adalah aktuator elektromagnetik kompak yang menghasilkan aksi dorong atau tarik linier. Desain tubular solenoid ini meningkatkan efisiensi fluks magnetik, sehingga menghasilkan keluaran gaya yang tinggi dan waktu respons yang cepat. Solenoid tubular industri banyak diaplikasikan pada peralatan otomatisasi, sistem keamanan, perangkat medis, mesin penjual otomatis, dan mesin industri. Dengan berbagai tegangan dan gaya, solenoid tubular industri ini dapat disesuaikan sesuai kebutuhan aplikasi.

Video Solenoid Tabung Industri Tugas Berat

Tampilan Detail Solenoid Tabung Industri Tugas Berat

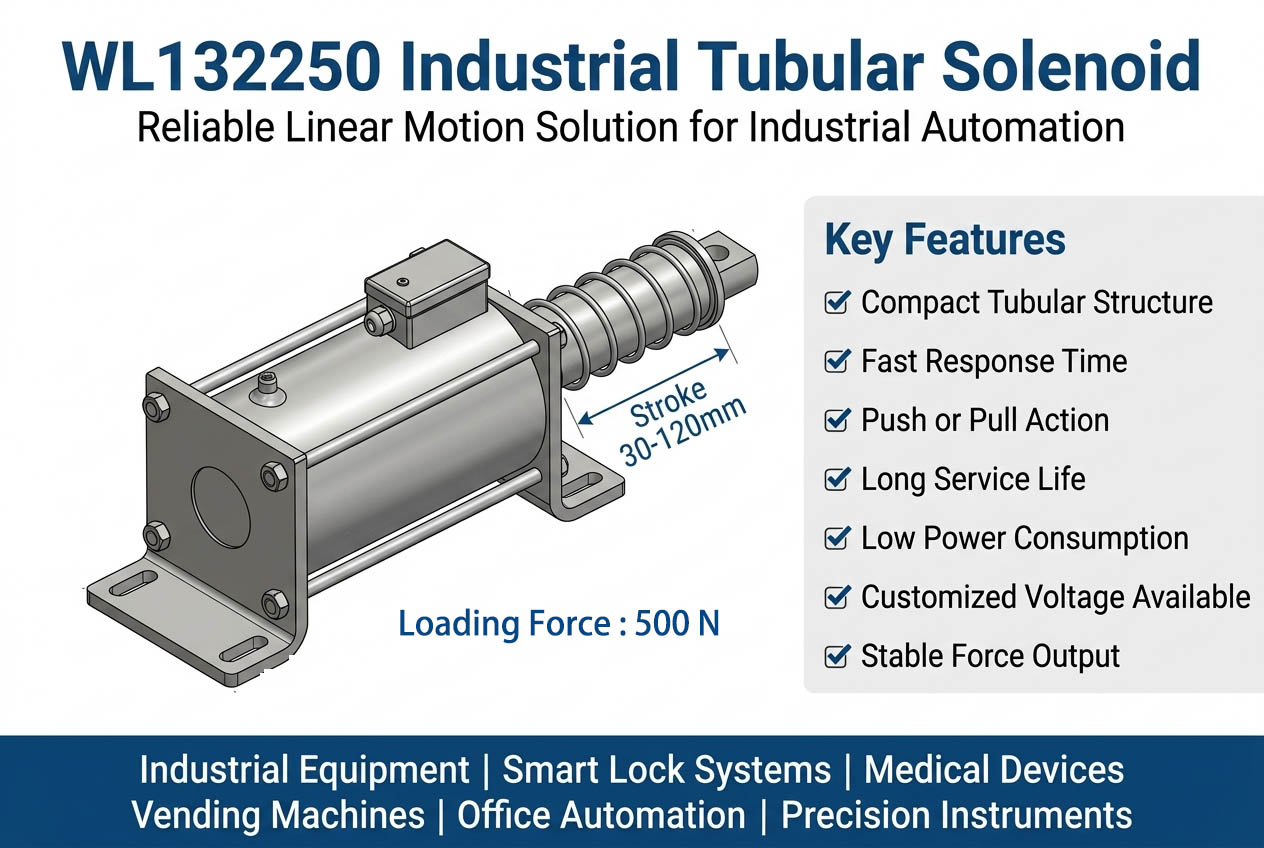

Solenoid Tabung Industri untuk Peralatan Otomatis

Pasokan Langsung Pabrik Solenoid Tabung Industri

Solenoid Tabung Industri untuk Sistem Aktuasi

Solusi Rekayasa Solenoid Tabung Industri

Solenoid Tabung Industri untuk Peralatan Medis

Panduan Pemilihan Solenoid Tabung Industri Presisi

Lembar Data Teknis Solenoid Tabung Industri

Merek	Teknologi Weilong	Nomor model	WL132250
Nilai Tegangan (V)	Tegangan DC 12 V, 24 V, 48 V, dan 60 V	Nilai daya (w)	5000 6000-W
Model Kerja	Tipe Tarik Tabung	Kekuatan Penahan (N)	300-500N
Stroke (mm)	30–125 MM	Atur Ulang Waktu	0.1
Kehidupan pelayanan	300 Ribu Kali	Sertifikasi	CE, RoHS, ISO9001,
Bahan	Casing Baja Karbon dengan Lapisan Seng	Panjang Kabel Utama (mm)	200
Pasang Style	Sekrup dan Tutup yang Dapat Disetel	Toleransi Dimensi	+/- 0.1 MM
Tahan air	None	isolasi Kelas	F
Uji Panci Tinggi	AC 1200V 50/60Hz 2s	Gaya Penahan Non-eksitasi	0
Suhu bekerja	-10 ° C-100 ° C	Tugas Siklus	1-100%
Kedalaman Ulir (mm)	/	Jangka waktu pembayaran	TT, atau LC Saat Dilihat
Contoh pesanan	Ya	Jaminan	1 Tahun
MOQ	pcs 1000	Kemampuan suplai	5000 pcs per Minggu
Waktu Pengiriman	30 Hari	Pelabuhan Memuat	shenzhen

Bagaimana cara kerja solenoida tubular industri?

Ketika sumber daya arus searah dialirkan ke kawat tembaga di dalam kumparan solenoida tabung industri, medan magnet akan dihasilkan. Medan magnet ini menghasilkan gaya tarik pada pendorong feromagnetik yang berada di dalam wadah tabung.

Kemudian, pendorong akan didorong ke dalam untuk menciptakan gerakan linier. Setelah aliran arus berhenti, pendorong kembali ke posisi semula dengan bantuan pegas atau gaya eksternal. Seluruh proses relatif sederhana, efisien, dan cepat. Keluaran gaya ditentukan oleh tegangan, arus, dan langkah.

Bagaimana cara kita memproduksi solenoida tubular industri yang dibutuhkan dengan beban 50kg dan langkah 125mm?

Tantangan di sini bukanlah membuatnya lebih kuat, tetapi masalah sifat multidimensinya (keterbatasan multi-fisika). Berikut ini adalah keterbatasan rekayasa utama yang ada:

1. Kompromi Antara Gaya dan Jarak Langkah (Masalah Desain Utama)

Gaya tersebut bergantung pada celah udara sebagai berikut:

F ∝ N²I²g²F \propto \frac{N^2 I^2}{g^2}F ∝ g²N²I²F, di mana F = gaya dan g = celah udara (jarak langkah)

Apa masalahnya di sini?

Pada langkah 125 mm, celah udaranya cukup besar.

Gaya magnet berkurang secara eksponensial tergantung pada jarak ke pendorong.

Sangat sulit untuk memberikan gaya sebesar 50 kg pada langkah penuh tanpa hal-hal berikut:

volume kumparan yang sangat besar atau

arus listrik yang sangat tinggi atau menggunakan semacam penguat magnetik

Hasil dari perancangan solenoida tubular akan berupa sebagai berikut:

gaya tinggi pada awal langkah (0-10 mm)

gaya berkurang di ujung langkah panjang

2. Ukuran Kumparan vs Arus Listrik (Risiko Panas Berlebihan)

Untuk mendapatkan gaya yang tinggi pada langkah yang panjang:

jumlah lilitan ampere harus cukup tinggi

Anda akan membutuhkan:

kawat tembaga tebal atau banyak kumparan atau arus yang sangat tinggi

Konsekuensi:

Pemanasan dengan resistansi I² yang sangat tinggi = arus tinggi

Rumah berbentuk tabung

ruang kecil untuk kumparan

risiko kumparan menjadi terlalu panas melebihi batas isolasi kelas (kelas F/H)

=> Desain termal adalah salah satu masalah kunci untuk aplikasi Anda

3. Bahan Magnetik Sättigung des Kern

Penting agar fluks pada inti besi dan pendorong cukup tinggi:

Karena kebutuhan gaya yang tinggi, baja tersebut dijenuhkan dengan fluks magnetik (~1.6-2.0 Tesla).

Saturasi magnetik

Arus tambahan tersebut tidak meningkatkan gaya secara substansial.

Masalah:

Geometri tubular menyiratkan penampang inti besi yang terbatas.

Langkah panjang mengurangi efisiensi jalur fluks.

4. Kehilangan Fluks Akibat Langkah Panjang dan Celah Udara

Saat langkah mencapai 125 mm:

Sebagian fluks magnetik "bocor" ke lingkungan sekitarnya.

kepadatan dan distribusi medan magnet yang rendah

Hasil dari:

efisiensi konversi menjadi gaya yang rendah (< 10-20%)

gaya yang lebih kuat di ujung, gaya yang lebih lemah di tengah

5. Masalah Mekanis Solenoid Tabung dengan Langkah Besar

Solenoid langkah panjang memiliki masalah mekanis spesifiknya sendiri:

Pistonnya miring atau macet

Persyaratan:

pemesinan ekstra presisi, bantalan/bushing gesekan rendah, lapisan tahan aus.

Beban 50 kg:

Beban menyamping dan gesekan memainkan peran penting.

Kegagalan atau kemacetan pendorong akibat ketidaksejajaran

6. Kompromi Antara Massa dan Kecepatan Aktuasi

Untuk mendorong gaya sebesar 50 kg dalam langkah 125 mm:

Diperlukan massa pendorong yang lebih besar…

Massa yang lebih besar berarti inersia yang lebih besar dan, oleh karena itu, kecepatan yang lebih lambat.

=> Anda akan menghadapi masalah pertimbangan antara hal-hal berikut:

Gaya tinggi = kecepatan aktuasi rendah

Respons cepat = keluaran gaya rendah

7. Siklus Kerja dan Masalah Pemanasan Paksa

Untuk penggunaan industri, biasanya yang dibutuhkan adalah sebagai berikut:

operasi frekuensi tinggi

Namun:

Langkah besar dan gaya tinggi = energi besar per siklus

Rumah berbentuk tabung => ketidakmampuan untuk membuang panas dengan cepat

=> Hasilnya seringkali membutuhkan:

siklus kerja intermiten (10 hingga 30%) atau sistem pendinginan paksa

8. Keterbatasan Manufaktur dan Ukuran Perumahan

Untuk menghasilkan gaya sebesar 50 kg pada langkah 125 mm:

Secara umum, Anda akan membutuhkan hal-hal berikut:

kumparan berdiameter besar

rumah sirkuit magnetik panjang

Namun, kendalanya adalah...

harga naik

Bobot bertambah, ruang instalasi terbatas, dan presisi pengerjaan mesin meningkat.

9. Masalah Efisiensi (Isu Utama Desain Nyata)

Selama kinerja solenoida langkah panjang:

efisiensi konversi energi listrik menjadi energi mekanik menjadi rendah

“Hampir seluruh energi hilang sebagai panas, tetapi bukan gaya.”

Akibatnya, para insinyur bertanya pada diri sendiri:

“Apakah solenoida merupakan perangkat yang tepat?”

10. Arah Utama dalam Mendesain Perangkat Nyata

Para insinyur memilih desain yang menggabungkan persyaratan Anda yaitu beban 50 kg dan langkah 125 mm untuk memberikan:

Solenoid dengan keuntungan mekanis

Mekanisme pengungkit

Rakitan roda gigi

Pengunci magnet dengan bantuan pegas

Alternatif: aktuator hibrida

solenoida pelepas/pengunci

penggerak tuas motor atau pneumatik

Alternatif C: Solenoid Multitahap

solenoida daya tinggi dengan langkah kecil

posisi pendorong perpanjangan tahap mekanis

Kesimpulan

Menghasilkan gaya 50 kg pada langkah 125 mm dalam solenoida tubular murni tunggal bermasalah karena

penurunan gaya secara eksponensial bergantung pada panjang langkah

nilai gaya puncak dibatasi oleh saturasi magnetik

batas pada arus pemanasan kontinu

efisiensi konversi rendah dengan langkah panjang

Stabilitas mekanik itu penting.

Aplikasi Solenoid Tabung Industri Tugas Berat

Aplikasi solenoida tubular industri meliputi sistem otomatisasi industri di mana katup, pintu gerbang, dan perangkat pengunci dikendalikan; solenoida ini juga mengatur perangkat penyortiran dan aktuator. Pada mesin pengemasan, solenoida tubular digunakan untuk mengontrol posisi produk, penyegelan, dan sakelar mekanis.

Pada mesin penjual otomatis, solenoida ini digunakan untuk mengontrol aksi pengeluaran serta fungsi penguncian mesin penjual otomatis. Solenoida tubular digunakan dalam peralatan kunci elektronik dan kontrol akses serta sistem keamanan dan keselamatan. Akurasi dan keandalannya memastikan bahwa solenoida ini cocok untuk instrumen diagnostik, dosis medis, dan sistem otomatisasi laboratorium.

Pada peralatan kantor seperti printer, mesin fotokopi, dan sistem manajemen dokumen, solenoida tubular banyak digunakan. Solenoida ini juga digunakan dalam industri otomotif untuk sistem kontrol bahan bakar dan transmisi serta perangkat pengunci otomatis. Solenoida tubular ideal untuk mesin pertanian, rumah pintar, robotika, dan panel kontrol industri.

Solenoid Tabung Industri Tugas Berat: Keuntungan dan Kerugian

Keunggulan Solenoid Tabung Industri

Terdapat banyak keunggulan solenoida tubular. Karena desainnya yang kompak, solenoida tubular industri memiliki daya keluaran yang tinggi. Selain itu, konstruksi sirkuit tertutupnya membuatnya sangat efisien. Solenoida ini dapat memberikan respons yang cepat dan mencapai gerakan linier yang sangat akurat. Lebih jauh lagi, solenoida tubular industri dapat diandalkan dengan biaya perawatan yang rendah.

Solenoid ini dapat bertahan hingga jutaan siklus jika dirancang dengan tepat. Selain itu, solenoid tubular industri dapat disesuaikan dalam hal tegangan, gaya, panjang langkah, pemasangan, dan tingkat perlindungan lingkungan.

Kekurangan Solenoid Tabung Industri

Solenoid tubular memiliki kelebihan dan kekurangan. Seiring bertambahnya panjang langkah, gaya yang dihasilkan akan berkurang. Selain itu, solenoid ini menghasilkan panas jika dioperasikan terus menerus. Tegangan berlebih dan siklus kerja yang tidak tepat dapat menyebabkan panas berlebih, sehingga mengurangi masa pakai.

Selain itu, panjang langkah solenoida tubular biasanya lebih pendek daripada aktuator yang digerakkan motor. Dengan demikian, untuk aplikasi langkah yang sangat panjang, jenis aktuator lain dapat dipilih. Gaya magnet di ujung panjang langkah lebih kuat daripada di titik awal, yang mengakibatkan keluaran gaya yang tidak seragam.

Panduan Pemecahan Masalah Solenoid Tabung Industri

Jika solenoida tubular industri Anda tidak berfungsi, berikut beberapa cara untuk mengatasi masalahnya:

Pertama, tegangan dan arus suplai harus diperiksa. Jika tegangan lebih rendah dari yang dibutuhkan, gaya magnet tidak dapat dihasilkan. Periksa apakah ada sambungan kabel yang longgar, putus, atau kerusakan pada kabel. Selanjutnya, panas berlebih dapat disebabkan oleh beban berlebih atau tegangan yang berlebihan. Uji resistansi kumparan dapat digunakan untuk mendeteksi korsleting atau kerusakan pada lilitan.

Selanjutnya, pendorong dan rumah tabung harus diperiksa untuk mengetahui adanya kotoran, kerusakan, korosi, dan penyumbatan. Kemudian, pendorong mungkin gagal merespons jika tidak dapat bergerak dengan lancar. Hal ini juga mungkin disebabkan oleh pegas yang rusak.

Terakhir namun tak kalah penting, getaran mungkin disebabkan oleh ketidaksejajaran, keausan komponen, atau pasokan daya yang tidak stabil.

Pertanyaan yang Sering Diajukan (FAQ) tentang Solenoid Tabung Industri

1. Apa itu solenoida tubular dan mengapa saya harus menggunakannya sebagai pengganti solenoida rangka terbuka tradisional?

Sesuai namanya, solenoida tubular dipasang di dalam wadah logam silindris yang sepenuhnya menutupi inti dan kumparan solenoida. Desain tubular meningkatkan fluks magnetik dan juga menciptakan perisai magnetik terhadap interferensi eksternal serta melindungi bagian dalam solenoida dari debu dan kotoran lainnya. Solenoida rangka terbuka memiliki inti yang terbuka berbentuk C atau D. Solenoida jenis ini lebih murah namun menghasilkan gaya yang lebih kecil dan tidak memiliki sifat perisai magnetik.

2. Dapatkah Anda menjelaskan siklus kerja solenoida tubular industri?

Siklus kerja industri standar adalah

Bersifat intermiten (seperti 10%, 25%, 50%); siklus kerja bergantung pada waktu pengaktifan dan penonaktifan solenoida. Hal ini memberikan kesempatan untuk menghasilkan daya (gaya) yang lebih tinggi karena pemanasan kumparan yang terbatas.

Kontinu (100%). Solenoid beroperasi tanpa batasan waktu pengaktifan, namun memiliki daya yang terbatas.

Saat memilih solenoida, Anda harus mempertimbangkan siklus kerja yang diharapkan untuk menghindari kerusakan kumparan.

3. Bagaimana cara menghitung gaya yang dibutuhkan untuk aplikasi industri?

Gaya keluaran solenoida tubular berubah sesuai dengan jarak dari titik penggerak pendorong. Jadi, gaya yang dihasilkan maksimum di awal langkah dan minimum di akhir langkah. Produsen menyediakan grafik karakteristik gaya-langkah untuk setiap model tertentu. Anda perlu memastikan bahwa gaya solenoida yang dipilih cukup untuk mengatasi beban mekanis di setiap titik panjang langkah.

4. Jenis tegangan apa saja yang Anda miliki?

Solenoid tubular industri dapat menggunakan arus DC atau AC. Tegangan rendah DC meliputi 6, 12, 24, dan 48V, sedangkan tegangan tinggi adalah 110 dan 220V. Solenoid tubular AC lebih jarang ditemukan; solenoid ini memiliki penyearah di dalam kumparannya. Jangan melebihi nilai nominal—tegangan berlebih akan memperpendek masa pakai solenoid secara signifikan.

5. Model dorong atau tarik mana yang lebih disukai pada solenoida tubular?

Sebagian besar solenoida tubular adalah solenoida tarik, yang berarti bahwa ketika diberi energi, pendorong akan tertarik ke dalam kumparan. Ya, Anda juga bisa mendapatkan solenoida dorong dengan menambahkan ekstensi atau pegas pada pendorong. Beberapa model ada yang beroperasi dalam mode tarik/dorong, jadi lihat lembar data untuk mengetahui langkah dorong maksimum pendorong.

6. Perlindungan lingkungan apa yang dapat dicapai dengan solenoida tubular industri?

Solenoid tubular dasar tidak memiliki perlindungan terhadap lingkungan (kelas IP00 – melindungi terhadap benda padat berukuran lebih besar dari 12 mm). Gunakan varian yang terlindungi (IP65, IP67) dengan cincin O, pengisian epoksi, atau rumah baja tahan karat jika terdapat kelembapan, debu, dan sedikit bahan kimia di lingkungan kerja. Catatan: Perlindungan mengurangi pertukaran panas; oleh karena itu, kurangi daya jika siklus kerja tetap tidak berubah.

7. Jenis mekanisme pengembalian apa yang harus dipilih?

Solenoid tubular perlu memiliki mekanisme pengembalian jika terjadi pemutusan daya. Mekanisme pengembalian berikut dimungkinkan untuk solenoid tubular:

Gaya gravitasi (solenoid harus dipasang secara vertikal).

Pegas eksternal (paling populer, menunjukkan panjang bebas dan laju pegas).

Beban balik yang diinduksi (dorongan dari sistem mekanis).

Pada beberapa model, pegas pengembalian sudah termasuk dalam solenoida itu sendiri. Dalam kasus terakhir, mekanisme pengembalian tidak ada, dan solenoida akan mempertahankan posisi terakhirnya.

8. Apa saja pilihan pemasangannya?

Opsi pemasangan standar untuk solenoida industri:

Bushing depan berulir dengan mur segi enam (untuk memasang solenoid ke panel atau braket).

Flensa pemasangan tegak lurus atau sejajar dengan badan dengan lubang berulir.

Lubang tembus atau baut belakang.

Braket khusus dengan jumlah pesanan minimum.

Gaya gesekan dan gaya balik dapat bergantung pada arah pemasangan, terutama untuk panjang langkah yang besar.

Cara Menghindari Kesalahan Umum Saat Memilih Solenoid Tubular Industri

Pemilihan solenoida tubular yang salah akan menyebabkan inefisiensi dan kegagalan dini pada aktuator ini. Para insinyur biasanya mengabaikan persyaratan langkah dan hanya memeriksa peringkat tegangan saat memilih solenoida. Padahal, tekanan pada panjang langkah operasional harus diukur.
Siklus kerja adalah salah satu aspek yang paling sering diabaikan saat memilih solenoid industri. Solenoid tubular yang dirancang untuk penggunaan sesekali akan menjadi terlalu panas jika digunakan terus menerus. Terlebih lagi, para insinyur gagal mempertimbangkan faktor lingkungan. Kelembapan, suhu tinggi, getaran, dan debu memengaruhi kinerja solenoid dan membutuhkan perlindungan tertentu.
Pemasangan solenoida tubular industri harus dilakukan dengan benar. Terkadang, para insinyur mengabaikan kebutuhan ruang dan penyelarasan mekanis, yang mengurangi konsumsi energi dan menurunkan efisiensi. Pada tahap awal, panjang kabel, jenis koneksi, dan antarmuka listrik harus ditentukan.
Persyaratan siklus hidup adalah faktor lain yang biasanya diabaikan oleh para insinyur. Untuk mencapai efisiensi tinggi dengan masa pakai yang lama, para insinyur cenderung memilih produk yang tidak mampu bertahan hingga jutaan siklus.

Cara Memilih Solenoid Tubular Industri

Pemilihan solenoida tubular industri memerlukan pertimbangan terhadap faktor-faktor kelistrikan, mekanik, dan lingkungan tertentu.
1. Periksa jenis gerakannya
Pertama-tama, Anda perlu menentukan apakah sistem tersebut bekerja dengan cara mendorong, menarik, atau keduanya. Hal ini akan menentukan desain pendorong dan rangkaian magnetik yang sesuai.
2. Tentukan gaya yang dibutuhkan
Ini berarti menghitung gaya yang diperlukan untuk melakukan pekerjaan yang diinginkan ditambah toleransi gesekan dan margin keamanan.
3. Tentukan panjang langkah
Tentukan panjang langkah sebenarnya yang dibutuhkan dan ukur gaya di tempat yang dibutuhkan, karena karakteristik gaya berbeda tergantung pada panjang langkah.
4. Pilih tegangan dan daya
Tegangan standar meliputi DC 6V, 12V, 24V, dan 48V, dan yang kurang umum, AC 110V dan 220V. Tegangan yang tersedia menentukan desain dan efisiensi kumparan.
5. Pertimbangkan siklus kerja
Apakah akan berupa kondisi kerja intermiten atau kontinu? Manajemen termal harus diperhatikan dalam aplikasi kerja kontinu.
6. Pertimbangkan kondisi lingkungan
Kisaran suhu, kelembapan, perlindungan debu, getaran, kedap air, dll.
7. Pertimbangkan keterbatasan instalasi
Tersedia ruang untuk pemasangan dan perbaikan, serta untuk tata letak kabel dan konektor yang digunakan.
8. Perkirakan masa pakai solenoida
Prediksikan jumlah total siklus operasional yang dibutuhkan selama masa pakai perangkat. Aplikasi berkinerja tinggi memerlukan perlakuan khusus selama proses perancangan dan pembuatan.
9. Ajukan permintaan kustomisasi
Produk khusus meliputi panjang langkah yang disesuaikan, karakteristik gaya, rakitan kabel, braket pemasangan, fitur kedap air, dan lain sebagainya.
10. Bekerjasama dengan produsen solenoida industri spesialis.
Perusahaan seperti itu akan menawarkan konsultasi profesional, pengujian kinerja, pembuatan prototipe, dan layanan optimasi produksi. Hasilnya, perusahaan tersebut akan menjamin kinerja tinggi, peningkatan umur pakai, dan biaya operasional yang rendah. Untuk mencapai tujuan ini, pembeli akan mempertimbangkan kebutuhan dan kendala mereka sebelum memilih.
