Chapitre 1: Introduction à la conception des solénoïdes
Un solénoïde est un dispositif électromécanique qui convertit l'énergie électrique en mouvement linéaire grâce à la force électromagnétique. Cette force est utilisée pour actionner un piston (armature), généralement contre la force d'un ressort ou une résistance mécanique. La force électromagnétique dans un solénoïde provient de la tendance intrinsèque du système à minimiser la réluctance magnétique dans le circuit magnétique, ce qui attire l'armature vers une position où l'entrefer est réduit.
Chapitre 2 : Comment fonctionne un solénoïde ?
Du courant au mouvement : un solénoïde fonctionne en convertissant l'électricité en champ magnétique, puis en force mécanique.
2.1. L'électricité génère une force magnétique
Lorsqu'un courant traverse une bobine, un champ magnétique se forme autour d'elle. Dans un solénoïde, le fil est enroulé en plusieurs spires, ce qui amplifie le champ magnétique. L'intensité du champ magnétique augmente avec le nombre de spires (N) et le courant (I). Cette relation est communément appelée force magnétomotrice (FMM), exprimée en ampères-tours (NI).
2.2. Champ magnétique concentré
Dans la conception des solénoïdes, le bobinage est essentiel pour générer une force magnétique importante. La bobine est enroulée autour d'un noyau ferromagnétique. Le flux magnétique généré traverse le noyau et l'entrefer pour former un circuit magnétique fermé. Dans ce type de circuit, l'entrefer est principalement responsable de la réluctance magnétique et contrôle la majeure partie de la force produite.
2.3. Mouvement linéaire du piston
Dans un solénoïde, le plongeur, élément essentiel généralement en fer ou en acier, est attiré par le point de densité de flux magnétique maximale. Lorsque le solénoïde est alimenté : le plongeur se déplace vers la pièce polaire ; l’entrefer est minimisé ; la réluctance magnétique est encore réduite ; la force est accrue grâce à la réduction de l’entrefer. Ceci génère une action de traction ou de poussée, selon la configuration du solénoïde.

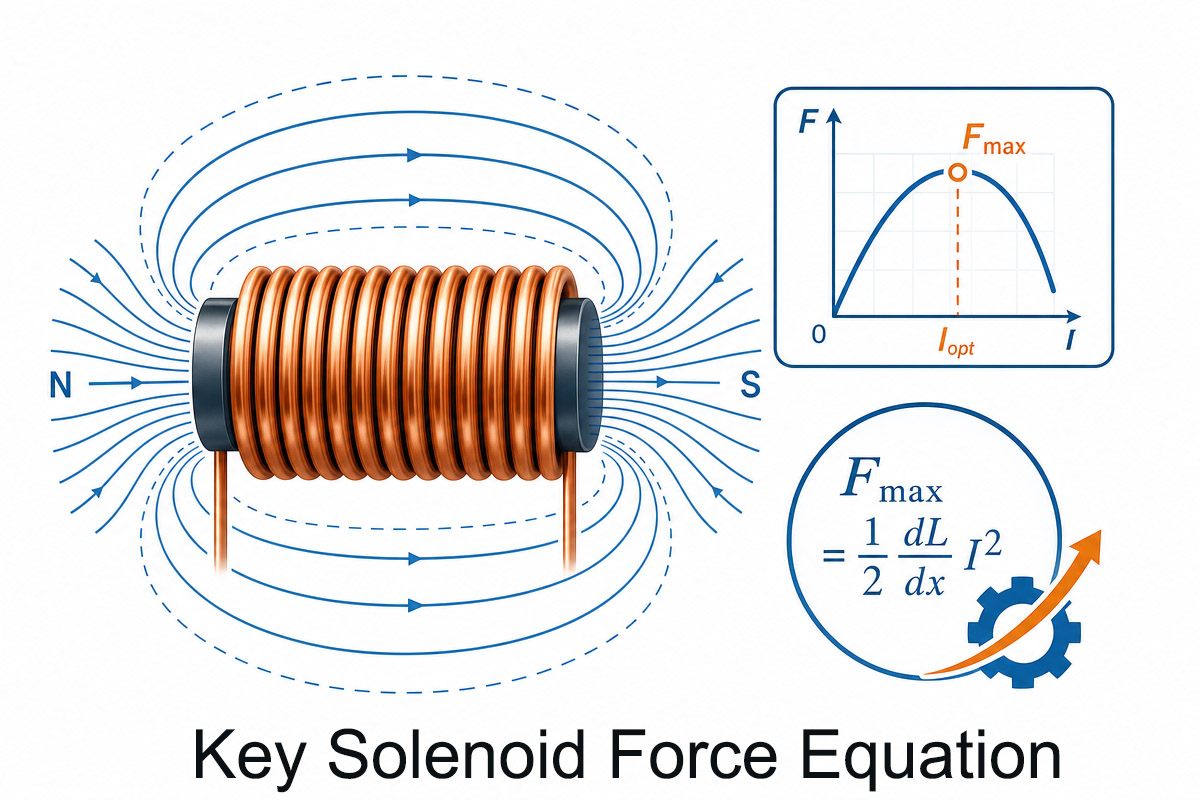

Chapitre 3 : Équation clé de la force du solénoïde
3.1 Une expression simplifiée couramment utilisée pour la force électromagnétique dans un solénoïde (agissant à travers un entrefer) est :
Où? :
- FFF = force électromagnétique (N)
- μ0\mu_0μ0 = perméabilité de l'espace libre
- NNN = nombre de spires de la bobine
- AAA = surface de la face du poteau (m²)
- III = courant (A)
- ggg = longueur de l'entrefer (m)
Points clés simplifiés à retenir :
Cette force peut également être exprimée conceptuellement comme suit :
Ceci met en lumière l'enseignement le plus important en matière de conception de solénoïdes :
- La force augmente avec courant au carré
- La force augmente avec tours au carré
- La force diminue rapidement lorsque L'espace d'air augmente
3.2 Conception du solénoïde en fonction des considérations de courant
L'augmentation du courant accroît la force magnétique, mais aussi les pertes par effet Joule (pertes I²R). La résistance (R), mesurée à l'aide d'un multimètre, contrôle le courant à une tension donnée. La surface des pôles est un facteur déterminant : une surface plus importante assure une meilleure répartition du flux et une force de sortie accrue. L'entrefer est le facteur le plus important pour les performances d'un solénoïde ; même une faible augmentation de l'entrefer peut réduire considérablement la force.
Chapitre 4 : Conception du solénoïde par enroulement de bobine
4.1 Bobines de cuivre
Bobines de fil de cuivre générant un champ magnétique lorsqu'elles sont alimentées. Châssis (Boîtier) : Cadre en acier à faible teneur en carbone formant et concentrant le circuit magnétique. Pièce polaire : Aimant fixe concentrant le flux magnétique sur l'armature. Piston (Armature) : Aimant mobile réagissant au champ magnétique. Tube de guidage : Boîtier non magnétique (généralement en acier inoxydable) assurant un mouvement linéaire fluide. Entrefer : Distance entre le piston et la pièce polaire, déterminant la force de sortie. Goupille de poussée/Tige de sortie : Mécanisme transmettant la force mécanique à la charge.

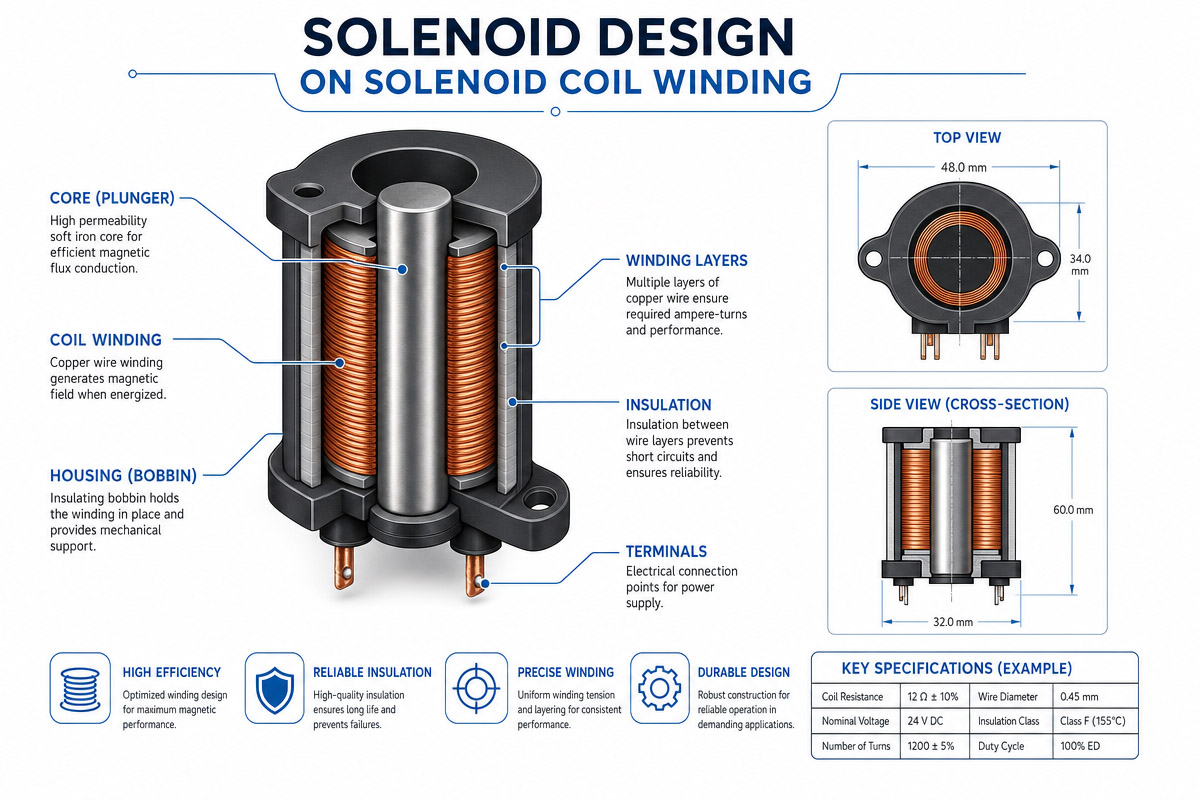

4.2 Conception de solénoïdes et techniques d'enroulement de bobine
Les différentes méthodes d'enroulement influencent considérablement les performances, le rendement et les caractéristiques thermiques. 1. Enroulement circulaire (monocouche) : Économique et simple ; bonne dissipation thermique ; rendement magnétique modéré. 2. Enroulement hélicoïdal/spiral : Forte densité de spires ; structure compacte ; génération d'un champ magnétique intense ; utilisé dans les applications à forte force. 3. Enroulement multicouche : Nombre maximal de spires dans un espace limité ; résistance et génération de chaleur élevées ; utilisé dans les solénoïdes compacts ou de maintien.
La meilleure densité de force : enroulement spiralé
La meilleure stabilité thermique : enroulement monocouche
Utilisation optimale de l'espace : enroulement multicouche
Conception du solénoïde Techniques d'enroulement Facteurs influençant le choix de la technique Nombre de spires requis Niveau de courant de fonctionnement Considérations thermiques Cycle de service (continu ou intermittent) Contraintes d'espace Exigences de vitesse de réponse
Chapitre 5 : Facteurs de conception des solénoïdes qui affectent leurs performances
Les performances d'un solénoïde dépendent de nombreux facteurs, notamment électriques, magnétiques, thermiques et mécaniques. La compréhension de ces facteurs est essentielle pour concevoir des actionneurs solénoïdes efficaces destinés à l'automatisation industrielle, à l'automobile et à l'Internet des objets (IoT).
5.1 L'un des facteurs importants est la bobine et le courant.
La force magnétique générée par un solénoïde est directement proportionnelle au courant qui le traverse. Plus le courant est élevé, plus le champ magnétique et la force magnétique sont importants. Cependant, un courant trop élevé entraîne une surchauffe et une baisse de rendement. La résistance est étroitement liée au courant. Selon la loi d'Ohm (I = V/R), la résistance détermine l'intensité du courant pour une tension donnée. Plus la résistance est élevée, plus le courant et la force magnétique sont faibles. La résistance de la bobine augmente également avec la température, ce qui peut limiter les performances en fonctionnement continu.
5.2 Calcul de la force du solénoïde
Un autre paramètre important dans le calcul de la force d'un solénoïde est le nombre de spires de la bobine (N). Augmenter le nombre de spires accroît la force magnétomotrice (ampères-tours) et l'intensité du champ magnétique. Cependant, cela augmente également la résistance et l'inductance de la bobine, ce qui ralentit la réponse.
5.3 Entrefer
La longueur de l'entrefer est un autre facteur crucial. La force du solénoïde étant inversement proportionnelle au carré de l'entrefer, même une faible augmentation de cette longueur diminue la force de sortie. Il est donc important d'avoir une conception mécanique de qualité et des tolérances serrées.
5.4 Conception du solénoïde sur le matériau
Le choix des matériaux est également primordial. Les matériaux à haute perméabilité, comme le fer doux utilisé pour le culasse et le piston, améliorent le flux magnétique et réduisent les pertes d'énergie. Des matériaux mal choisis entraînent une saturation et une diminution de la force de sortie.
5.5 Cycle de température et de service
La température et le cycle de service jouent également un rôle. Plus la température est élevée, plus la résistance est importante et plus le courant et la force de sortie sont faibles. Un fonctionnement continu sans gestion thermique appropriée entraînera une baisse des performances.
Chapitre 6 : Conception de solénoïdes pour l’optimisation de la force maximale
Pour maximiser la force d'un solénoïde, il est nécessaire d'optimiser sa conception électromécanique. Le solénoïde étant un actionneur électromagnétique, toute amélioration de ses paramètres de conception entraîne une augmentation de la force de sortie.
6.1. Minimiser la longueur de l'entrefer (facteur le plus critique)
L'entrefer est le facteur prépondérant qui influence la force du solénoïde. Cette force est inversement proportionnelle au carré de l'entrefer. Toute réduction de l'entrefer entraîne une augmentation significative de la force. Un usinage précis, des tolérances serrées et un alignement mécanique optimal garantissent un entrefer minimal lors du fonctionnement du solénoïde.
6.2. Augmenter les ampères-tours (valeur NI)
La force du solénoïde dépend fortement de la force magnétomotrice, qui est le produit du nombre de spires de la bobine (N) et du courant (I). L'augmentation de l'un ou l'autre de ces paramètres accroît l'intensité du champ magnétique. Cependant : • Un plus grand nombre de spires augmente la résistance et l'inductance. • Un courant plus élevé génère davantage de chaleur. Une conception optimisée de la bobine permet d'augmenter la valeur de NI tout en maîtrisant les effets thermiques.
6.3. Utilisation de matériaux magnétiques à haute perméabilité
Matériaux : Le choix judicieux des matériaux du noyau, du joug et du piston est primordial. Le fer doux ou l’acier à faible teneur en carbone à haute perméabilité permettent une conduction plus efficace du flux magnétique et préviennent la saturation. Ceci assure une conversion efficace de l’énergie électrique en énergie mécanique.
6.4. Optimisation de la surface et de la géométrie de la face du poteau
L'augmentation de la section transversale de la face polaire accroît la distribution du flux et la force de sortie. De plus, une forme appropriée de la pièce polaire réduit les fuites magnétiques et concentre le champ magnétique dans l'entrefer.
6.5. Augmenter le facteur de remplissage de la bobine et optimiser la conception de l'enroulement
Un facteur de remplissage plus élevé signifie une plus grande quantité de fil de cuivre dans un espace limité, ce qui permet d'obtenir un indice de réfraction (NI) plus élevé sans augmentation de la taille. Une technique d'enroulement optimisée, comme l'enroulement hélicoïdal et multicouche à forte densité, peut améliorer considérablement les performances.
6.6. Gestion des effets thermiques
L'augmentation de la température accroît la résistance de la bobine, ce qui diminue le courant et la force magnétique. Techniques de gestion thermique :
- Utilisez des matériaux isolants résistants à la chaleur
- Ventilation ou dissipateur thermique •
6.7 Optimisation du cycle de service pour un fonctionnement intermittent _
Réduire les fuites et les pertes magnétiques : une conception efficace du circuit magnétique permet de minimiser les fuites de flux. Ceci peut être réalisé par :
- Minimiser les espaces d'air en dehors de la longueur de course
- Structure à boucle magnétique fermée
- Prévention des discontinuités du chemin magnétique
Chapitre 7: Force électromagnétique pour applications industrielles
La force magnétique est probablement le phénomène physique le plus utilisé dans l'industrie moderne. Elle est à la base du contrôle de mouvement, de la transformation d'énergie et de l'automatisation. En convertissant l'énergie électrique en force mécanique, les systèmes électromagnétiques assurent un fonctionnement précis, rapide et fiable dans divers environnements industriels.
7.1 Qu'est-ce que la force électromagnétique dans l'industrie ?
La force électromagnétique est générée dans les systèmes industriels par l'interaction d'un courant électrique avec un champ magnétique. Dans ces systèmes, cette force est utilisée pour produire un mouvement, généralement linéaire ou rotatif, selon la conception du dispositif. Elle joue un rôle clé dans : • les actionneurs et les solénoïdes ; • les moteurs électriques ; • les relais et les contacteurs ; • les vannes et les systèmes de contrôle des fluides ; • les équipements d'automatisation industrielle.
7.2 Principales applications industrielles de la force électromagnétique
7.2.1. Actionneurs à solénoïde Les solénoïdes constituent l'une des applications industrielles les plus directes de la force électromagnétique. Ils convertissent l'énergie électrique en mouvement linéaire en tirant un piston mobile.
7.2.2 Utilisations courantes :
- Vannes hydrauliques et pneumatiques
- Systèmes d'injection de carburant
- Mécanismes de verrouillage et de blocage
- Dispositifs de dosage médical à réponse rapide pris en compte. Conception et fabrication de systèmes automatisés pris en compte.
7.3 Importance de la force électromagnétique dans les applications industrielles
Les systèmes électromagnétiques sont préférés en raison des caractéristiques suivantes :
- Temps de réponse rapide
- Contrôle de haute précision
- Conception compacte et évolutive
- Faibles besoins d'entretien
- Haute fiabilité en environnement automatisé : ces caractéristiques font de la force électromagnétique une partie intégrante de l’Industrie 4.0 et des systèmes de fabrication intelligents.
7.4 Facteurs clés de la conception des systèmes industriels Pour obtenir des performances maximales, il est important d'optimiser :
- Courant et tension de la bobine
- efficacité du circuit magnétique
- Minimisation de l'espace d'air
- Performance thermique
- Sélection des matériaux (noyaux à haute perméabilité)
- Cycle de service et conditions de fonctionnement

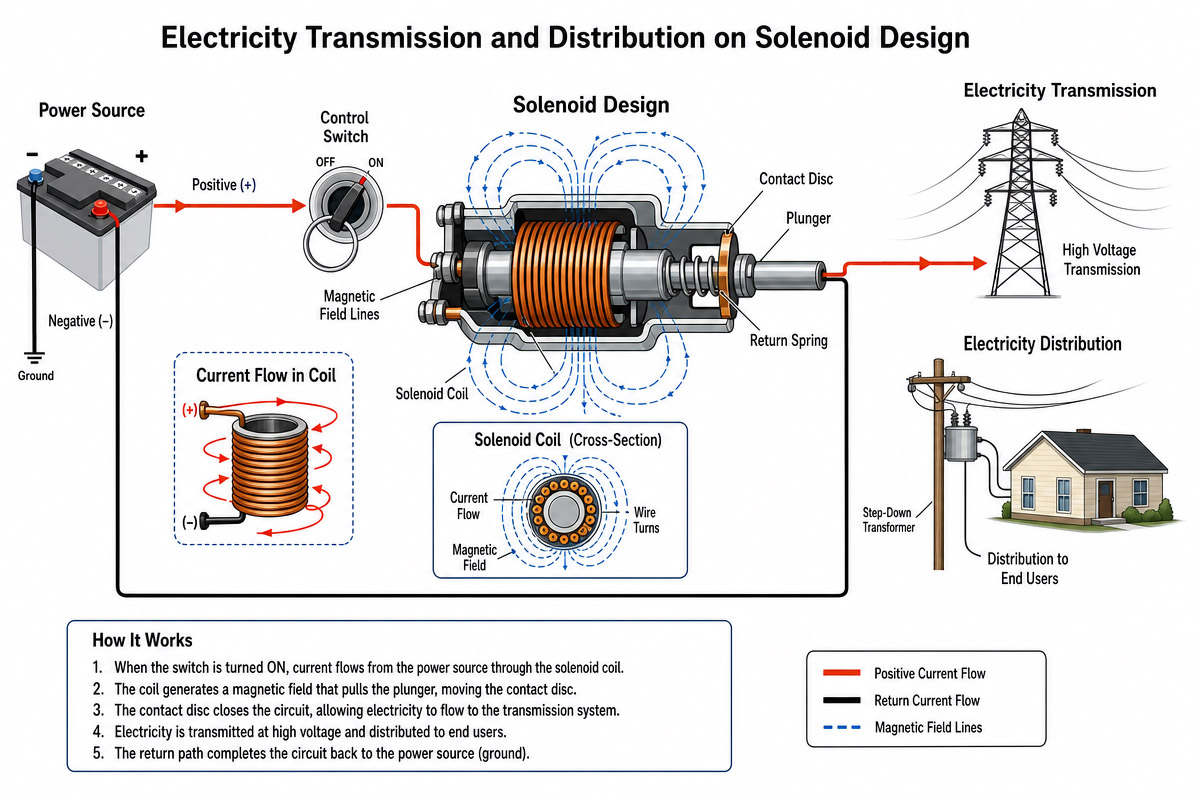

Chapitre 8 : Transmission et distribution d'électricité par conception de solénoïdes
Les solénoïdes ne sont pas responsables du transport de l'électricité à haute tension, mais ils jouent un rôle auxiliaire important dans les systèmes de transport et de distribution d'électricité. Ils sont largement utilisés dans les équipements de contrôle, de protection, de commutation et d'automatisation, garantissant ainsi un transport sûr et efficace de l'électricité sur le réseau. Les réseaux électriques modernes utilisent des dispositifs à solénoïdes pour permettre une commutation mécanique rapide déclenchée par des signaux électriques.
8.1 Rôle des solénoïdes dans la transmission
Les systèmes de transport d'électricité fonctionnent à haute tension afin de réduire les pertes lors du transport sur de longues distances. Dans ce système, des solénoïdes sont utilisés dans des dispositifs de commande tels que :
- Disjoncteurs
- Relais de protection
- mécanismes de commutation de charge
- Changeurs de prises dans les transformateurs
- Systèmes de commutation à distance Ces dispositifs utilisent la force électromagnétique pour ouvrir ou fermer rapidement des contacts électriques dans des conditions normales et en cas de dysfonctionnement.
8.2 Actionneurs à solénoïde dans les disjoncteurs
L'une des applications importantes des solénoïdes dans les réseaux de transport d'énergie est l'actionnement des disjoncteurs. En cas de défaut :
- Le signal de commande alimente la bobine du solénoïde
- La force électromagnétique attire rapidement le piston
- Une tringlerie mécanique actionne les contacts du disjoncteur
- Le circuit est déconnecté en quelques millisecondes. Cette réaction rapide contribue à prévenir les dommages matériels, les risques d'incendie et l'instabilité du réseau électrique.
8.3 Application de solénoïdes pour la commutation en charge dans les réseaux de distribution
Les solénoïdes sont utilisés dans les changeurs de prises en charge (OLTC) afin de régler les niveaux de tension. OLTC :
- Les solénoïdes actionnent les contacts de commutation du transformateur.
La tension est ajustée sans interruption de l'alimentation électrique.
- Garantit une tension stable pour les consommateurs. Ceci est nécessaire pour maintenir un niveau de tension stable dans les zones urbaines et industrielles.
8.4 Électroaimants dans les systèmes d'automatisation de la distribution
Les réseaux intelligents modernes utilisent des systèmes de distribution automatisés où des solénoïdes sont utilisés pour la commande à distance.
Les domaines d'application:
- appareillage de commutation télécommandé
- Réenclencheurs automatiques
- Sectionneurs pour l'isolation des défauts
- Les nœuds de commutation des réseaux intelligents permettent d'accroître la fiabilité et de réduire les temps d'arrêt en cas de panne.
Chapitre 9 : Conception des solénoïdes dans les systèmes électriques
Pour un fonctionnement fiable dans les systèmes de transport et de distribution d'énergie, la conception des solénoïdes doit prendre en compte :
- Force élevée et réponse rapide : en cas de défaut, une commutation rapide est indispensable. La conception du solénoïde doit générer une force suffisante pour ouvrir ou fermer les contacts en quelques millisecondes, en surmontant la force du ressort et la résistance mécanique.
- Stabilité à haute température : Le fonctionnement continu en sous-station exige : • Une isolation thermique des serpentins • Une résistance thermique stable • Une dissipation thermique efficace
- Les solénoïdes d'isolation électrique doivent être conçus pour résister à des contraintes électriques élevées et éviter toute défaillance de l'isolation.
- Les solénoïdes mécaniques durables doivent être conçus pour résister à des milliers de cycles sans défaillance.
- Circuit magnétique optimisé pour des performances maximales :
- Réduire l'espace d'air
- Utiliser un noyau en acier à haute perméabilité
- Réduire les voies de fuite magnétique
- Optimisation des ampères-tours (NI)

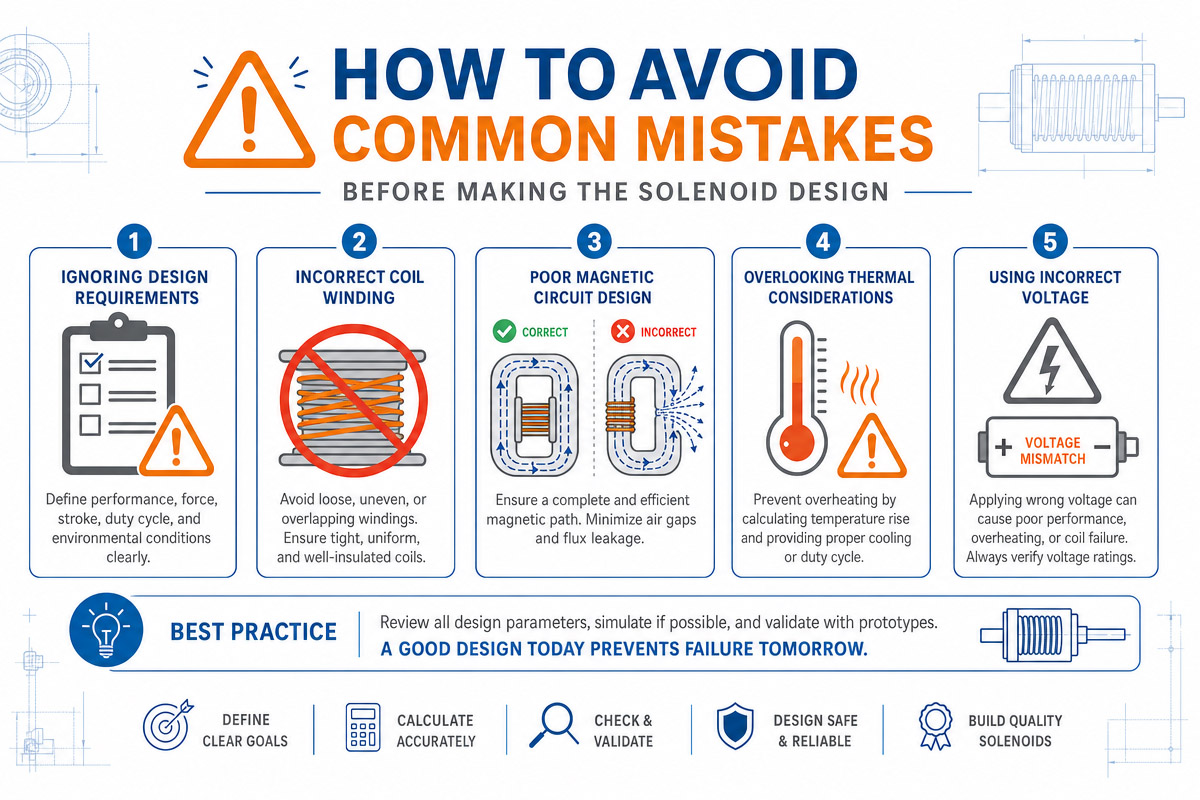

Chapitre 10 : Comment éviter les erreurs courantes avant de concevoir le solénoïde
La conception des solénoïdes semble relativement simple, mais en pratique, de nombreuses pannes sont dues à des erreurs de conception répétées. Une force de sortie insuffisante, une surchauffe, une réponse lente ou une défaillance prématurée ne sont pas des événements aléatoires, mais des erreurs de conception prévisibles. Elles peuvent être facilement évitées grâce à une planification adéquate, comme indiqué ci-dessous :
10.1 Négliger l'entrefer (erreur la plus critique) lors de la conception du solénoïde
L'une des erreurs fréquentes dans la conception des solénoïdes est la sous-estimation de l'importance de l'entrefer. En effet, la force électromagnétique diminue rapidement lorsque l'entrefer augmente :
- Une légère augmentation de l'écart peut réduire considérablement la force produite.
- Un alignement mécanique inégal conduit à un comportement imprévisible
- L'usure entraîne un écart accru et une inefficacité
Comment l'éviter:
- Concevoir des tolérances mécaniques serrées
- Utiliser une structure de guidage rigide
- Réduisez les distances de déplacement autant que possible.
- Assurez-vous du bon alignement du piston et de la face du pôle
10.2. Conception de l'électrovanne sur courant surdimensionné
Sans régulation thermique, l'augmentation du courant est une méthode courante pour accroître la force, mais elle entraîne souvent une surchauffe. Problèmes :
- Dégradation de l'isolation de la bobine
- Résistance accrue due à la chaleur
- Fiabilité réduite
- Risque de défaillance de la bobine
Comment l'éviter:
- Conçu pour un fonctionnement continu, et non pour une force de pointe.
- Utilisez un calibre de fil et une classe d'isolation appropriés.
- Effectuer une simulation thermique en phase de conception
- Améliorer la dissipation de chaleur dans la conception des logements
10.3. Conception inefficace du serpentin et faible facteur de remplissage
Une conception inefficace de la bobine entraîne une faible force magnétique. Erreurs courantes :
- Trop peu de spires (faible nombre d'ampères-tours)
- Des espaces d'air excessifs entre les virages
- Distribution inefficace des enroulements
Comment l'éviter:
- Optimisation des ampères-tours (équilibre N x I)
- Utiliser une technique d'enroulement précise
- Augmenter le facteur de remplissage en cuivre sans surchauffe
- Utilisez la méthode d'enroulement appropriée (monocouche ou multicouche) __
10.4. Mauvais choix des matériaux magnétiques Le choix des matériaux affecte l'efficacité magnétique.
Problèmes:
- Saturation magnétique
- fuite magnétique
- Faible puissance de sortie : comment l’éviter :
- Utilisez du fer doux à haute perméabilité ou de l'acier à faible teneur en carbone
- Utiliser un traitement thermique approprié pour les matériaux de noyau •
10.5 Éviter les propriétés magnétiques incohérentes des matériaux
Négliger les exigences de réponse : Certains solénoïdes tombent en panne non pas à cause de la force produite, mais à cause de la réponse dynamique. Problèmes :
- Masse excessive du piston
- Forte friction dans le tube de guidage
- Conception du ressort de rappel défectueuse
Comment l'éviter:
- Réduire la masse en mouvement autant que possible
- Utiliser des surfaces de guidage à faible friction
- Équilibrer la force du ressort avec la force magnétique
- Optimisez la longueur de la course pour une vitesse d'application optimale.
10.6. Ignorer les restrictions de cycle de service
Un solénoïde conçu pour une utilisation intermittente ne fonctionnera pas en fonctionnement continu.
Erreurs fréquentes:
- Aucune marge thermique dans la conception
- Conception sans refroidissement
- Alimentation continue du solénoïde au-delà des valeurs nominales
Comment l'éviter:
- Déterminer le cycle de service dès les premières étapes de la conception (continu ou intermittent).
- Appliquer un déclassement en fonction des conditions de température
- Utiliser une protection thermique si nécessaire
10.7. Mauvaise intégration mécanique
Même le système électromécanique le plus optimisé peut échouer en cas de mauvaise intégration mécanique.
Problèmes : •
Mauvais alignement du piston et de la charge
- Charges latérales ou frottements excessifs •
Liaison mécanique pendant le mouvement
Comment l'éviter:
- Veillez à un alignement précis lors de l'assemblage.
- Utilisez des tubes de guidage et des bagues
- Essai sous conditions de charge mécanique réelles
Chapitre 11 : Questions fréquentes sur la conception des solénoïdes
11.1 Qu'est-ce qu'un solénoïde en termes simples ?
Un solénoïde est un dispositif électromécanique qui convertit l'énergie électrique en mouvement linéaire. Le courant traversant la bobine génère un champ magnétique qui attire le plongeur métallique et produit le mouvement utilisé dans les vannes, les serrures et les systèmes d'automatisation.
11.2 Comment un solénoïde génère-t-il une force ?
Un solénoïde génère une force par attraction électromagnétique. Le courant dans la bobine crée un champ magnétique qui attire le plongeur vers le centre de la bobine afin de minimiser l'entrefer et la réluctance magnétique. La force augmente lorsque l'entrefer diminue.
11.3 Quel est le facteur le plus important dans la conception d'un solénoïde ?
L'entrefer est le facteur le plus critique. La force d'un solénoïde est inversement proportionnelle au carré de l'entrefer ; par conséquent, même une faible augmentation de cet entrefer affecte considérablement ses performances.
11.4 Comment augmenter la force d'un solénoïde lors de sa conception ? La force peut être augmentée en :
- Nombre croissant de tours (N)
- Courant croissant (I)
- Réduction de l'espace d'air
- Utilisation de matériaux magnétiques à haute perméabilité
- Augmenter la surface frontale du pôle. Cependant, les limites thermiques doivent être prises en compte. 11.5 Pourquoi faut-il tenir compte de la surchauffe ?
11.5 Pourquoi mon solénoïde surchauffe-t-il ?
La surchauffe est généralement causée par un courant excessif, un cycle de service élevé ou une mauvaise dissipation de la chaleur. Lorsque la température augmente, la résistance de la bobine augmente, ce qui diminue l'efficacité et la fiabilité.
11.6 Quels matériaux sont les meilleurs pour les noyaux et les plongeurs de solénoïdes ?
On utilise le plus souvent du fer doux à haute perméabilité ou de l'acier à faible teneur en carbone, car ils permettent une conduction efficace du flux magnétique et limitent les pertes d'énergie. Ils empêchent également la saturation magnétique sous charge.
11.7 Qu'est-ce qui affecte la vitesse de réponse du solénoïde ?
La rapidité de réponse est déterminée par :
- Masse du piston (le piston le plus léger est pris en compte).
- Inductance de bobine
- Niveau de tension
- équilibreur de force à ressort
- Réduction des frottements dans le système de guidage. L'optimisation de la conception mécanique et électrique améliore la vitesse de commutation.
11.8 Un solénoïde peut-il fonctionner en continu ?
Oui, mais seulement s'ils sont conçus pour un fonctionnement continu. De nombreux solénoïdes sont conçus pour un usage intermittent. Un fonctionnement continu exige une conception thermique adaptée, une isolation résistante à la chaleur et une régulation du courant afin d'éviter toute surchauffe.
Chapitre 12: Conclusion sur la conception du solénoïde
Un solénoïde est un actionneur électromécanique qui convertit l'énergie électrique en mouvement linéaire. Ses performances dépendent de l'équilibre entre l'alimentation électrique, le circuit magnétique, le choix des matériaux et la géométrie. La compréhension de la génération et du comportement de la force électromagnétique dans l'entrefer est essentielle à la conception de systèmes de solénoïdes efficaces et fiables, utilisés dans l'automatisation industrielle, les systèmes automobiles et les appareils intelligents.
