Chapitre 1 : Présentation du produit
Une pompe à solénoïde à courant alternatif est une pompe électromagnétique qui génère un mouvement linéaire grâce au champ magnétique d'une source de courant alternatif. Ce mouvement linéaire permet un transport précis des fluides.
La pompe à solénoïde AC est couramment utilisée dans les secteurs suivants :
Équipement médical
Usines de traitement des eaux
Livraison de boissons
Dosage chimique
Automatisation industrielle
La taille compacte, la précision et la fiabilité de la pompe à solénoïde AC en font un choix idéal.

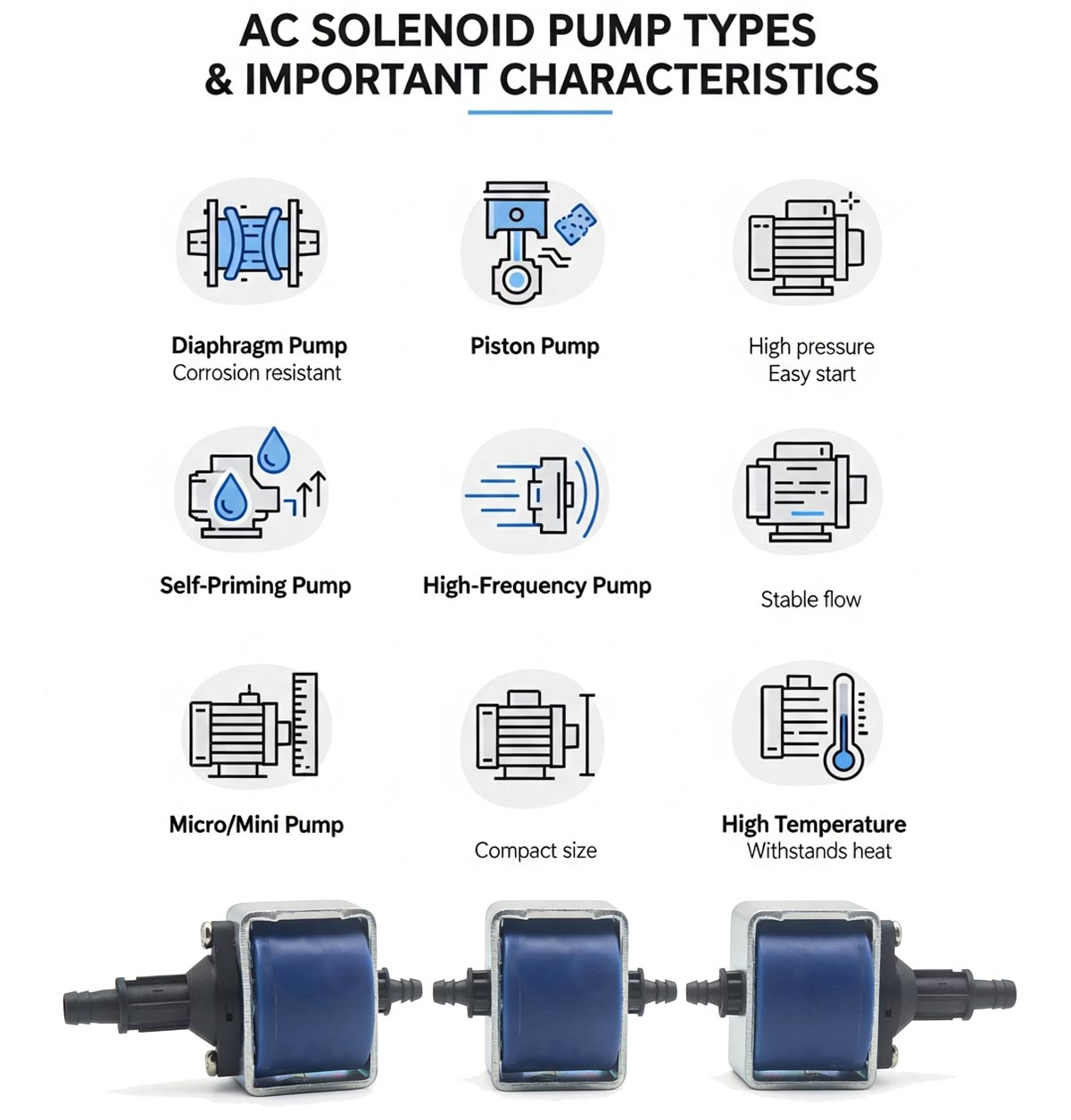

Chapitre 2: Types et caractéristiques importantes des pompes à solénoïde AC
Pompe à membrane à solénoïde 2.1 CA
Description : Le fluide est transféré au moyen d'un diaphragme flexible, actionné par des forces électromagnétiques.
Caractéristiques importantes :
Excellente résistance aux produits chimiques (options PTFE et EPDM)
Fonctionnement sans fuite, sans contact de fluide avec les pièces métalliques mobiles
Convient aux fluides sensibles, corrosifs ou propres.
Longue durée de vie avec des besoins d'entretien minimes
Fonctionnement silencieux, contrairement aux types à piston
Utilisations : Alimentation, boissons, dosage de produits chimiques, applications médicales
Pompe à piston à solénoïde 2.2 CA
Description : La pompe génère un déplacement de fluide précis et peut augmenter la pression grâce au piston.
Caractéristiques importantes :
Capacité à gérer une pression élevée
Structure mécanique robuste et durable
Dosage précis des fluides
Adapté aux fluides visqueux
Pression nominale supérieure à celle du type à membrane
Adaptation : Applications de dosage avec des équipements de nettoyage industriels haute pression
2.3 Pompe à solénoïde CA auto-amorçante
Description : La pompe auto-amorçante est spécialement conçue pour fonctionner sans nécessiter d'amorçage.
Caractéristiques importantes :
Le démarrage automatique sans amorçage permet de gérer efficacement les fonctionnements sporadiques.
Cela évite les dommages causés par un démarrage à sec.
Cela facilite son utilisation.
Idéal pour les systèmes à fonctionnement fréquent.
Idéal pour : machines à boissons, distributeurs d'eau et équipements de laboratoire.
2.4 Haute fréquence Présentation de la pompe à solénoïde CA:
Il offre un fonctionnement plus constant et continu grâce à des vitesses d'actionnement plus élevées.
Caractéristiques importantes:
Il offre une plus grande stabilité du débit.
Elle atténue les pulsations par rapport aux pompes classiques.
Il est parfaitement adapté à un fonctionnement semi-continu ou continu.
Il offre une plus grande efficacité dans les systèmes automatisés.
Il offre une réponse plus rapide.
Idéal pour : le fonctionnement en continu, les systèmes de dosage et les systèmes d'automatisation.
2.5 Présentation des micro/mini pompes à solénoïde CAIl s'agit d'une petite pompe destinée aux appareils portables ou de petite taille.
Caractéristiques importantes:
Il est extrêmement léger et petit.
Il consomme un minimum d'énergie.
Il est parfaitement adapté à une intégration dans des espaces restreints.
Il fonctionne en silence.
C'est économique.
Il est idéal pour les applications OEM.
Idéal pour : les appareils compacts, les dispositifs médicaux et les appareils portables.
2.6 Pompe à solénoïde AC haute température Aperçu : Elle est conçue pour fonctionner dans des environnements à haute température.
Caractéristiques importantes:
Il assure l'isolation des bobines.
Il offre des performances constantes à haute température.
Elle offre une espérance de vie prolongée.
Il est idéal pour les systèmes utilisant de la vapeur ou de l'eau chaude.
Idéal pour : les systèmes de chauffage industriels, les systèmes à vapeur et les machines à café.
Guide de sélection rapide
| Besoins des applications | Type recommandé |
| Liquides corrosifs | Pompe à membrane |
| Haute pression | Pompe à piston |
| Démarrage facile/intermittent | Pompe auto-amorçante |
| Flux continu stable | Pompe à haute fréquence |
| Équipement compact | Mini/Micro pompe |
| Fluides à haute température | Pompe haute température |
Chapitre 3 : Principe de fonctionnement
Le principe de fonctionnement de la pompe à solénoïde AC repose sur le concept d'induction électromagnétique.
La bobine est connectée à l'alimentation secteur.
Un champ magnétique attire le piston/l'armature.
Un piston ou un diaphragme est déplacé par l'action mécanique.
Les clapets anti-retour servent à aspirer et à refouler le fluide.
Il offre un débit pulsé grâce à l'utilisation d'une alimentation en courant alternatif.
La distribution des fluides est donc précise et constante.
Éléments principaux et organisation
Les principaux composants d'une pompe à solénoïde AC sont les suivants :
Une bobine, qui est un électroaimant générant un champ magnétique.
Un piston/armature qui génère un mouvement grâce au champ magnétique.
Le fluide est déplacé par l'action d'un diaphragme ou d'un piston.
Vérifiez les vannes d'entrée et de sortie, qui contrôlent la direction du fluide.
Un carter de pompe assurant la protection.
Un ressort qui ramène le piston à sa position initiale.
L'entrée d'alimentation, qui est un connecteur électrique
Chapitre 4 : Paramètres importants des pompes solénoïdes utilisés dans l’industrie
Lors du choix d'une pompe, il convient d'être très attentif à
4.1 Débit
En termes de L/min ou mL/min
Doit être adapté à l'application
4.2 Plage de pression
Détermine l'efficacité du fonctionnement de la pompe face à la résistance du système.
4.3 Tension et fréquence
110 V/220 V CA, 50/60 Hz est la norme
4.4 La consommation d'énergie
Détermine la consommation d'énergie ainsi que la chaleur produite
4.5 Cycle de service
Fonctionnement continu ou intermittent
4.6 Compatibilité des fluides
Les matériaux ne doivent pas se corroder ni réagir avec les produits chimiques.
4.7 Son et vibrations
Important dans les hôpitaux et les laboratoires

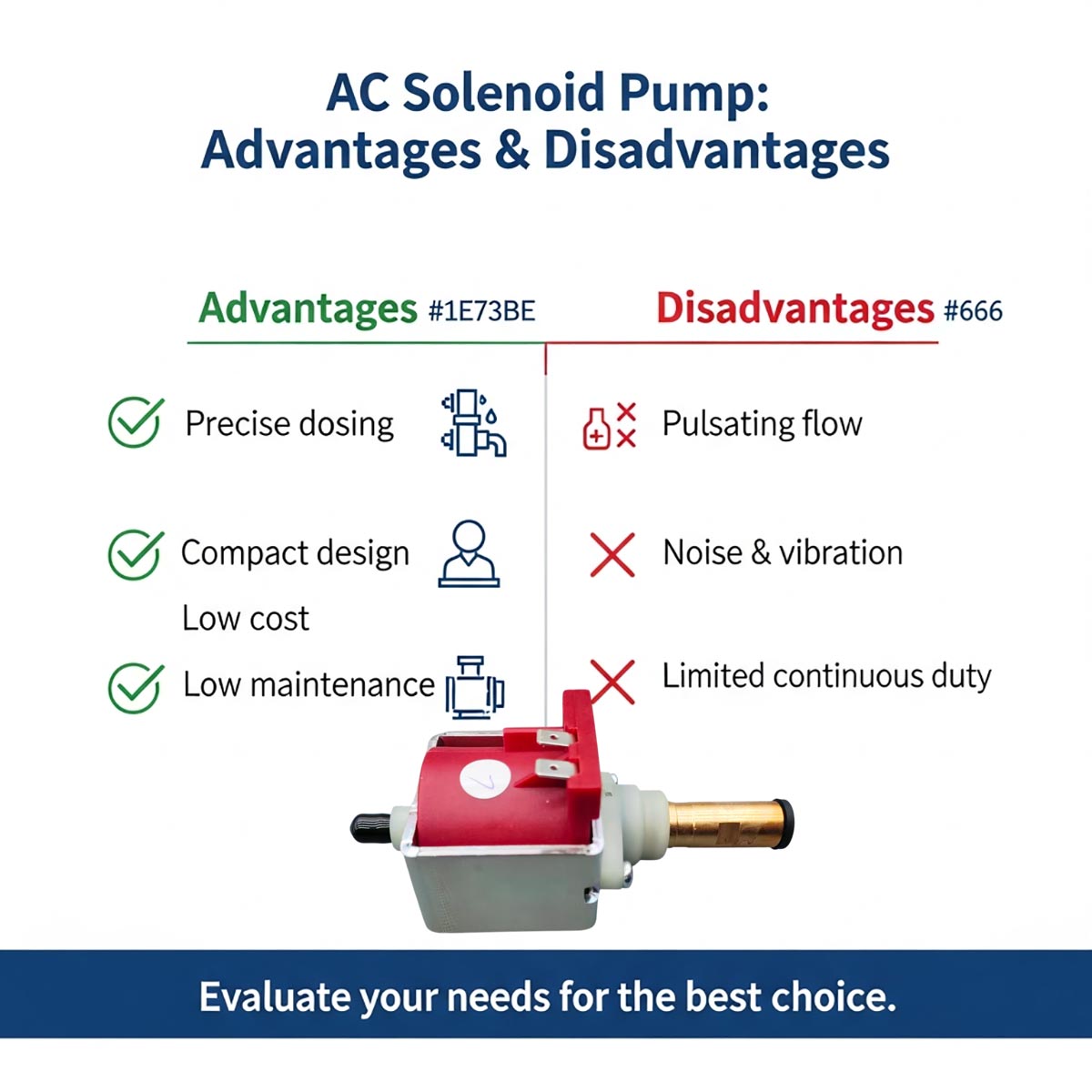

Chapitre 5 : Avantages de l'utilisation des pompes à solénoïde AC
5.1 Contrôle précis du fluide
Permet un contrôle précis des fluides
Débits précis
Parfaitement adapté aux applications nécessitant un dosage et une mesure
Convient aux secteurs médical, de laboratoire et d'automatisation
5.2 Structure simple et compacte
Pas de pièces mobiles complexes comme avec les pompes conventionnelles
Facile à intégrer dans les systèmes de petite taille comme dans les systèmes complexes.
Léger et compact
5.3 Une solution qui ne coûte pas trop cher
Les coûts de création et de maintenance sont faibles.
Abordable pour les équipementiers et l'industrie à grande échelle
Longue durée de vie avec un minimum d'entretien
5.4 Fonctionnement fiable de façon ponctuelle
Convient à un fonctionnement cyclique avec démarrage/arrêt
Des systèmes automatisés qui fonctionnent toujours de manière fiable
Parfaitement adapté à la fourniture de fluides à la demande
5.5 Capacité d'auto-amorçage
Peut fonctionner sans avoir à l'amorcer manuellement
Facilite la vie
Fonctionne plus simplement
5.6 Fonctionne avec de nombreux appareils
Fonctionne avec différents types de fluides, tels que l'air, l'eau et les produits chimiques.
Différents types de matériaux sont utilisés pour résister à la corrosion.
Il travaille dans de nombreux domaines différents.
❌ Chapitre 6 : Inconvénients de l’utilisation des pompes à solénoïde CA
6.1 Impulsions de sortie de débit
Le flux ne se poursuit pas indéfiniment.
Il faudra peut-être utiliser des amortisseurs.
Ne convient pas aux applications où le flux doit toujours être continu.
6.2 Plage de pression limitée
Ne convient pas aux applications à haute pression.
Les performances seront diminuées lorsqu'il y aura beaucoup de travail à effectuer.
6.3 Vibrations et bruit
Émet un cliquetis ou un bourdonnement lorsqu'il fonctionne.
Il pourrait être nécessaire de prévoir une conception spéciale pour réduire le bruit lorsqu'il est utilisé dans des endroits calmes.
6.4 Production de chaleur
La bobine chauffe lorsqu'elle est utilisée pendant une longue période.
En cas d'utilisation prolongée, une surchauffe peut se produire.
Nécessite une bonne ventilation.
6.5 Capacité limitée à travailler en continu
Beaucoup sont conçus pour fonctionner occasionnellement.
Travailler sans cesse peut raccourcir la vie.
Doit répondre aux exigences du cycle de service.
6.6 Sensibilité à l'alimentation électrique
Une alimentation stable en tension alternative est nécessaire.
Toute modification risque de réduire la durée de vie de l'appareil et de diminuer son efficacité.
Chapitre 7 : Dépannage des pompes à solénoïde CA
7.1 Problème : La pompe ne fonctionne pas.
Solution:
– Vérifiez l'alimentation électrique.
– Vérifiez la bobine.
– Vérifiez les connexions du câblage.
7.2 Problème : Faible débit.
Solution:
– Vérifiez si l'entrée/sortie est bloquée.
– Vérifiez si le diaphragme est usé.
– Vérifiez s'il y a des fuites d'air.
7.3 Problème : Trop de bruit.
Solution:
– Vérifiez si les pièces sont desserrées.
– Vérifiez si le piston/ressort est usé.
– Vérifiez si l'installation est correcte.
7.4 Problème : Surchauffe
surdimensionnement en service continu
Inadéquation de tension
Débit d'air insuffisant
Chapitre 8 : Éléments importants à prendre en compte lors de l’achat d’une pompe à solénoïde de climatisation
Type d'utilisation (médicale, industrielle, alimentaire)
Pression et débit nécessaires
Fonctionne avec une tension alternative de 110 V et de 220 V.
Compatibilité du matériau avec le fluide
Exigences relatives au cycle de service
Quel niveau de bruit pouvez-vous supporter ?
Certifications et fiabilité des fournisseurs
Tableau de dépannage rapide
| Problème | La cause principale | Solution |
| Ne fonctionne pas | Problème d'alimentation/bobine | Vérifiez la tension et remplacez la bobine. |
| Faible débit | Obstruction/usure | Nettoyer ou remplacer les pièces |
| Pas de livraison de fluides | Problème de sas/valve | Soupapes d'amorçage et de contrôle |
| Bruit | Pièces détachées | Serrer/remplacer |
| Surchauffe | Surutilisation | Améliorer le refroidissement |
| Fuite | Dommages au joint | Remplacer les joints |

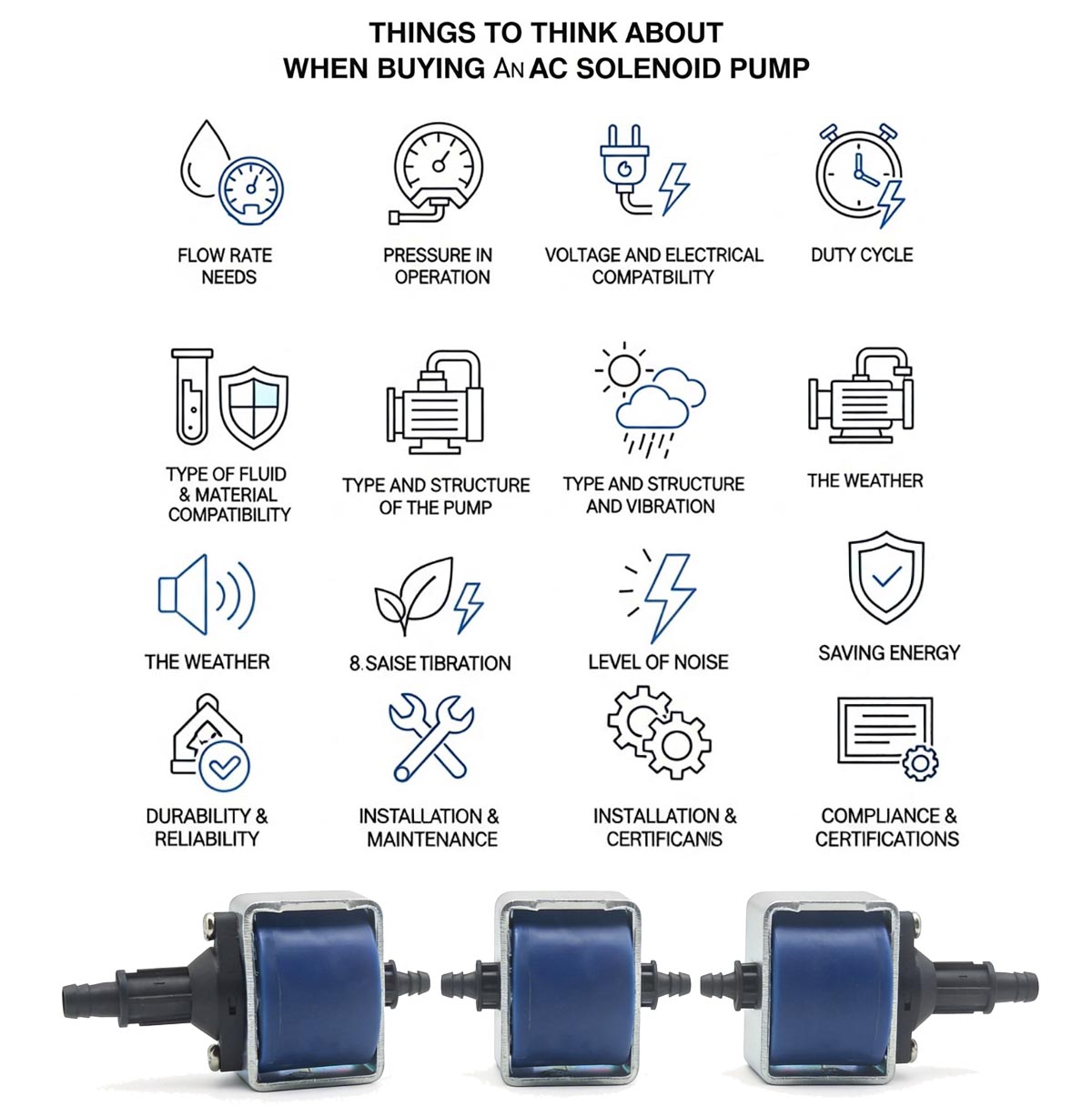

Chapitre 9 : Éléments à prendre en compte lors de l'achat d'une pompe à solénoïde pour climatisation
Il est essentiel de choisir la pompe à solénoïde AC adaptée pour garantir le bon fonctionnement et la fiabilité du système, et réaliser des économies à long terme. Voici les principaux points à considérer pour les acheteurs industriels avant tout achat.
9.1 Besoins en débit
En L/min ou mL/min,
Doit correspondre exactement aux besoins de votre système
Les pompes trop petites ralentissent le débit, et les pompes trop grandes gaspillent de l'énergie.
Un dimensionnement correct garantit un bon fonctionnement et évite les chutes de pression.
9.2 Pression en fonctionnement
Vérifiez la plage de pression maximale et de pression de service.
Assurez-vous que la pompe puisse supporter les variations et la résistance du système.
Pour éviter toute défaillance, ne dépassez pas la pression nominale.
Choisir une pression inadéquate peut causer des problèmes ou des dommages.
9.3 Compatibilité de tension et électrique
110V/220V AC, 50/60Hz sont des choix courants.
Assurez-vous qu'il est compatible avec votre alimentation électrique.
Réfléchissez à la quantité d'énergie qu'il consomme et à l'intensité du courant nécessaire à son démarrage.
Une différence de tension pourrait endommager ou casser la bobine.
9.4 Cycle de service (Mode de fonctionnement)
Fonctionnement intermittent ou continu
Pour les applications exigeantes, il est nécessaire d'utiliser des pompes à fonctionnement continu.
La surcharge entraîne une surchauffe et une usure plus rapide.
Le cycle d'utilisation a un impact direct sur la durée de vie et la fiabilité d'un appareil.
9.5 Le type de fluide et les matériaux avec lesquels il est utilisé
Réfléchissons à la façon dont les fluides se comportent :
Corrosif
gluant
Qualité alimentaire
Choisir les matériaux appropriés :
PTFE
EPDM
Acier inoxydable : Un mauvais choix peut entraîner de la rouille ou des fuites.
9.6 La météo
Gamme de températures
Exposition à la poussière et à l'humidité
Zones corrosives ou explosives
Sélectionnez les pompes appropriées en fonction de leur indice de protection IP.
9.7 Type et structure de la pompe
Piston ou diaphragme
Auto-amorçage
Modèles à hautes fréquences ou à fréquences standard
Les différentes structures présentent différents niveaux de pression, de débit et de durabilité.
9.8 Niveau de bruit et de vibrations
Important lorsque :
L'utiliser à des fins médicales
Son utilisation en laboratoire
Utilisation en intérieur : si nécessaire, privilégiez un modèle silencieux ou doté d’un système d’amortissement des vibrations.
9.9 Économie d'énergie
La consommation d'énergie a un impact sur les dépenses des entreprises à long terme.
Les solénoïdes à courant alternatif ont tendance à chauffer davantage que ceux à courant continu.
Sélectionner le type de bobine approprié.
Les pompes à économie d'énergie permettent de réduire les dépenses des entreprises à long terme.
9.10 Sa durée de vie et sa fiabilité
Regarder:
cycle de vie (par exemple, des millions de cycles)
Qualité de construction
Nom de marque : Des pompes de haute qualité permettent de réduire les coûts d'entretien.
9.11 Ce que vous devez faire pour l'installer et l'entretenir
Facile à installer
Disponibilité des pièces de rechange
Lorsque la maintenance est nécessaire
Les pompes faciles à entretenir permettent de réduire les dépenses des entreprises.
9.12 Conformité et certifications
Certifications CE, UL et RoHS
Approbations industrielles pour les applications alimentaires et médicales
Le processus de certification garantit que toutes les conditions requises pour le marché mondial, la qualité et la sécurité sont respectées.
Liste rapide pour les acheteurs
✔ Vérifier le débit et la pression ✔ Vérifier la compatibilité de la tension ✔ Vérifier le rapport cyclique ✔ Vérifier la compatibilité du fluide ✔ Vérifier les conditions environnementales ✔ Vérifier la fiabilité et la certification de l'appareil
Chapitre 10 : Erreurs courantes lors du choix d'une pompe solénoïde
Choisir la mauvaise spécification de tension
Ne pas tenir compte des limites du cycle de service
Ne pas réfléchir à la façon dont les produits chimiques interagissent
Sélection basée uniquement sur le prix
Ne pas penser à la facilité d'accès à l'entretien
Chapitre 11 : Conseils d'installation et de maintenance
Conseils pour l'installation
Vérifiez que le raccordement de la tension est correct.
Placez-le dans un endroit où il ne risque pas de bouger ou de trembler.
Utilisez les tubes et raccords appropriés.
Maintenez le flux dans la bonne direction.
Conseils pour assurer le bon fonctionnement des opérations
Nettoyez régulièrement les filtres d'entrée.
Vérifiez le diaphragme et les soupapes.
Ne laissez pas le réservoir se tarir.
Vérifiez que le système de refroidissement et de ventilation fonctionne correctement.
Chapitre 12 : Enfin, et surtout : achetez intelligemment, installez correctement et développez-vous rapidement.
Il ne suffit pas de connaître les spécifications de la pompe à électrovanne AC appropriée. Il est également essentiel de s'assurer que la pompe répondra à vos besoins réels. Une bonne pompe garantit un fonctionnement plus fluide, des temps d'arrêt réduits et une fiabilité accrue des produits. Pour un fonctionnement optimal, il est indispensable de prendre le temps de définir précisément ses besoins, de choisir un fournisseur fiable et de procéder à une installation correcte.
Chapitre 13 : Questions fréquemment posées sur les pompes à solénoïde CA
1. Qu'est-ce qu'une pompe à solénoïde AC ?
Une pompe à solénoïde à courant alternatif est une pompe électromagnétique qui utilise un courant alternatif pour déplacer des objets en ligne droite. Elle permet ainsi de déplacer des liquides avec une grande précision grâce à un système de membrane ou de piston. Elle est fréquemment utilisée dans les applications nécessitant le dosage et le contrôle des liquides.
2. Les pompes à solénoïde AC peuvent-elles être utilisées en permanence ?
La plupart des pompes à solénoïde à courant alternatif sont conçues pour un fonctionnement par brèves impulsions. Cependant, pour une utilisation continue, la pompe doit être conçue pour un fonctionnement permanent. Dans le cas contraire, elle risque de surchauffer et sa durée de vie d'être réduite.
3. Quels types de liquides une pompe à solénoïde AC peut-elle traiter ?
Une pompe à solénoïde AC peut gérer les éléments suivants :
Eau
Gaz ou air
Produits chimiques qui sont légers
Les liquides qui sont sans danger pour la consommation
👉 Pour éviter la corrosion, il est important que les matériaux utilisés soient compatibles entre eux, tels que le PTFE, l'EPDM et l'acier inoxydable.
4. Quelle est la raison du bruit important de la pompe à solénoïde ?
Le plus souvent, la raison de ce bruit fort est :
Vibrations électromagnétiques (utilisation normale)
Composants qui ne sont pas serrés
Composants usés
L'utilisation de supports ou d'amortisseurs en caoutchouc peut contribuer à réduire le bruit.
5. Quelle est la durée de vie habituelle d'une pompe à solénoïde AC ?
Sa durée de vie dépend de son utilisation et de sa construction, mais elle se situe généralement dans cette fourchette :
500,000 à 3,000,000 fois
Son utilisation correcte est un facteur qui peut prolonger considérablement sa durée de vie.
6. Pourquoi la pompe solénoïde de mon climatiseur chauffe-t-elle autant ?
Voici quelques raisons courantes :
Au-delà des valeurs nominales de cycle de service
Alimentation en tension incorrecte
Manque de ventilation adéquate 👉 Il est essentiel de toujours suivre les instructions et d'assurer un refroidissement adéquat.
7. Comment choisir la meilleure pompe à solénoïde AC ?
Voici quelques aspects clés à prendre en compte lors de votre sélection :
Exigences en matière de pression et de débit
Exigences en matière de tension alternative (110 V/220 V)
Cycle
Compatibilité avec le fluide
Environnement : Un paramétrage correct de ces options vous permettra d'obtenir les meilleurs résultats.
8. Devez-vous entretenir votre pompe à solénoïde de climatisation ?
Oui, il est conseillé d'effectuer un entretien régulier de votre pompe à solénoïde :
Contrôle des soupapes et nettoyage des filtres
Vérification du diaphragme et des joints
Ne laissez pas le niveau de liquide chuter.
Vérification des connexions des fils
La maintenance préventive réduit les temps d'arrêt et augmente la fiabilité.
