Algunos clientes desean que aumentemos el magnetismo residual de los solenoides , mientras que otros nos han consultado sobre el significado del magnetismo residual en los solenoides y su importancia. Nos ha quedado claro que el magnetismo residual es un tema altamente técnico. Por ello, nos gustaría escribir un artículo sobre magnetismo residual dirigido tanto a ingenieros de proyectos como a principiantes.
Capítulo 1: ¿Qué es el magnetismo residual?
El campo magnético residual es el que permanece en los objetos ferromagnéticos cuando desaparece el campo magnetizante. En otras palabras, el magnetismo residual es un remanente del magnetismo tras desconectar la fuente de alimentación.
Principios de funcionamiento del magnetismo en electroimanes y solenoides:
– La corriente eléctrica produce un campo magnético;
– Si se desconecta la fuente de alimentación, el campo magnético debe desaparecer;
– Siempre habrá cierta cantidad de magnetismo residual presente.
En términos sencillos: el magnetismo residual es el magnetismo que queda después de apagar la corriente.

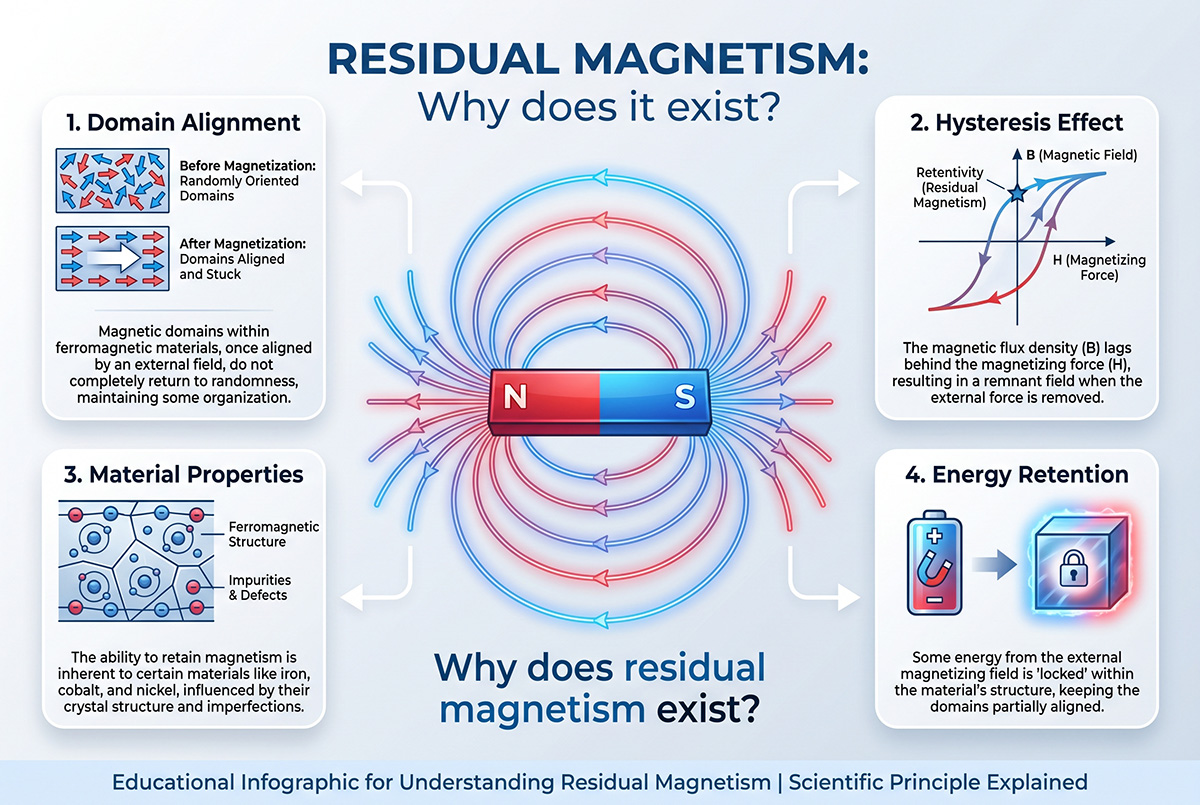

Capítulo 2: ¿Por qué existe el magnetismo residual?
El magnetismo residual se produce debido a las características de los materiales ferromagnéticos.
2.1 Alineación de dominios magnéticos
– Los dominios magnéticos son pequeñas áreas dentro de las sustancias magnéticas.
– Antes de que pase una corriente eléctrica a través de un electroimán o un solenoide, los dominios magnéticos están orientados aleatoriamente.
– Al hacer pasar corriente a través de un electromagnetismo o un solenoide, se alinean los dominios para producir un campo magnético.
– Cuando la corriente eléctrica deja de fluir, algunos dominios magnéticos permanecen en su lugar.
2.2 Histéresis del material
– El campo magnético tarda en disiparse.
– El almacenamiento de energía en el campo magnético provoca un flujo remanente.
2.3 Factores que afectan la fuerza del magnetismo residual
– Materiales de alta permeabilidad como el hierro dulce y el acero con bajo contenido de carbono.
– Presencia de circuitos magnéticos cerrados en el diseño.
– Mayor tiempo de energización, campo magnético más intenso y mayor corriente.
– Falta de espacios de aire en las trayectorias magnéticas.
Capítulo 3: Propiedades más importantes del magnetismo residual
– Débil y medible – siempre mucho más débil que el campo magnético original.
– Persistente – no desaparecerá a menos que se haga un esfuerzo por destruirlo.
– Procedimiento de desmagnetización necesario para la extracción, corriente alterna o choque físico.
Efectos del magnetismo residual en solenoides
El magnetismo residual en los solenoides afecta su funcionamiento.
3.1 Liberación lenta de la armadura (efecto más común)
– Tras desconectar la corriente, la armadura puede retroceder lentamente o atascarse y fallar durante un ciclo rápido.
– Es muy importante al trabajar con sistemas automatizados, solenoides de alta frecuencia y dispositivos médicos.
3.2 Atasco
– Es posible que el resorte no tenga la fuerza suficiente para separar la armadura si el magnetismo residual es demasiado potente.
– En el caso extremo, el solenoide no libera la armadura en absoluto.
3.3 Reducción de la precisión y la tasa de repetición
– Puede provocar inconsistencia en la carrera, fuerza de salida variable y falta de fiabilidad en los ciclos.
– Fundamental para su uso en equipos de medición y otras aplicaciones de precisión.
3.4 Mayor resistencia, mayor consumo de energía y mayor desgaste
– El magnetismo residual puede aumentar la resistencia a la tensión mecánica, consumir energía adicional y acelerar el desgaste de los componentes.

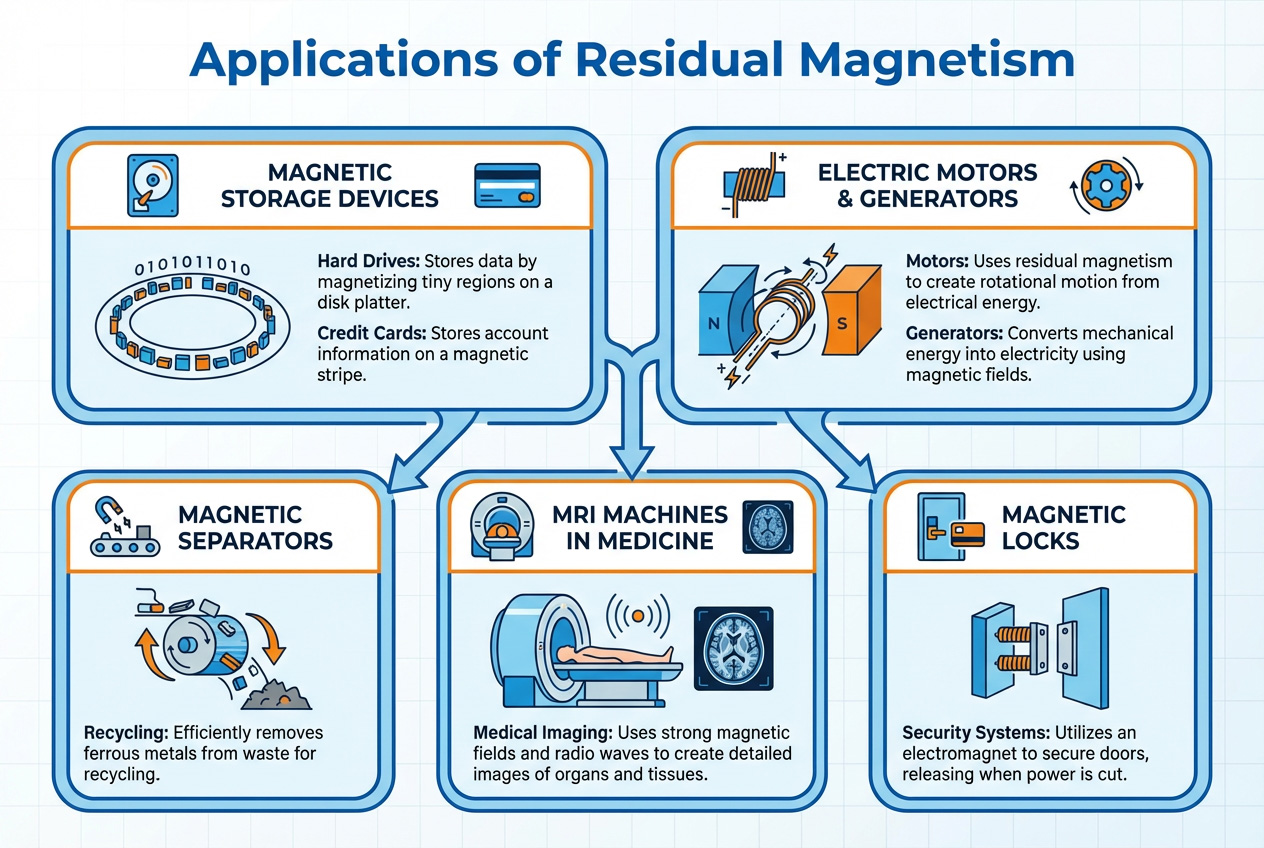

Capítulo 4: Aplicaciones del magnetismo residual en situaciones de la vida real
4.1 Aplicaciones positivas (uso beneficioso)
– Las máquinas de corriente continua autoexcitadas utilizan el magnetismo residual de los generadores para producir voltaje al arrancar.
– Tras desconectarse de la fuente de alimentación, los imanes de elevación conservan suficiente magnetismo para soportar pequeñas cargas.
– Los solenoides biestables dependen del magnetismo residual para mantener el estado de acoplamiento.
4.2: Efectos negativos (problemas)
– Atascamiento de contactores y relés.
– Contaminación magnética de motores y maquinaria por atracción de polvo metálico procedente del desgaste.
– Soplo de arco en la soldadura (distorsión de los arcos de soldadura debido a la influencia del magnetismo residual en tubos y placas de acero).
Capítulo 5: Cómo reducir el magnetismo residual en solenoides
Aquí le mostramos cómo minimizar eficazmente el magnetismo residual y prevenir los problemas asociados.
5.1 Introducción de la cámara de aire (mejor solución)
– La adición de entrehierros a los circuitos magnéticos reduce el magnetismo residual, aumenta la velocidad y estabiliza el funcionamiento.
– La desventaja: fuerza magnética reducida.
5.2 Uso de materiales no magnéticos
– Utilice materiales con baja coercitividad e histéresis: aleaciones magnéticas blandas, acero con bajo contenido de carbono especialmente tratado y acero al silicio.
5.3 Desmagnetización eléctrica
– Aplicar un pulso de voltaje inverso al desconectar.
– Implementar circuitos de diodo o RC para la desmagnetización.
– La mayoría de los sistemas de accionamiento modernos vienen con funciones de desmagnetización incorporadas.
5.4 Mejoras mecánicas
– Aumentar la tensión del muelle.
– Disminuir al máximo la superficie de contacto.
– Optimización del movimiento de la armadura.
5.5 Tratamiento superficial de los materiales
– La aplicación de recubrimientos de níquel o zinc minimiza la adherencia y mejora la durabilidad.
Capítulo 6: Recomendaciones de diseño (por tipo de solenoide)
| Tipo de solenoide | Recomendación |
| Solenoides de alta velocidad | Minimizar el magnetismo residual. Utilizar espacios de aire y un diseño de liberación rápida. |
| Solenoides tubulares (de tracción/empuje) | Combina un espacio de aire con un resorte potente. Optimiza la holgura de carrera. (Nota: Los modelos tubulares son especialmente sensibles debido a sus estructuras magnéticas compactas y cerradas). |
| Solenoides biestables/de enclavamiento | El magnetismo residual puede utilizarse parcialmente, pero debe controlarse cuidadosamente, no eliminarse. |
Capítulo 7: Cómo arreglar su solenoide que no se lanzará
Si el solenoide no se libera después de apagarlo, lo más probable es que se deba al magnetismo residual.
Sintomas:
– Fallo en la liberación de la armadura.
– Funcionamiento de retorno poco fiable.
Otras posibles causas:
– Tensión insuficiente del muelle.
– Fricción excesiva.
– Mal alineado.
Soluciones:
– Introducir cámaras de aire.
– Aumento de la presión del muelle.
– Elegir mejores materiales.
– Implementación de circuitos desmagnetizantes.
Conclusión: La mayoría de los problemas de adherencia están relacionados con el magnetismo, no con la mecánica.
Capítulo 8: Diferencia entre magnetismo residual e histéresis
– La histéresis se refiere al ciclo magnético: el tiempo de magnetización y desmagnetización.
– El magnetismo residual es el magnetismo real que existe en ausencia de un campo magnético externo.
– Conclusión final: La histéresis provoca magnetismo residual.
Capítulo 9: Cómo reducir el magnetismo residual de los núcleos de los solenoides
Cuando sea necesario, así es como se elimina:
Métodos:
– Método de corriente inversa. Aplicar un pulso de voltaje de polaridad inversa con corriente suficiente.
– Utilizar corriente alterna para desmagnetizar gradualmente.
– Controlar la disminución de la corriente mediante un circuito desmagnetizador.
Precauciones: No sobrecaliente el dispositivo. Controle la intensidad de la corriente.
¿El magnetismo residual disminuirá la vida útil del solenoide?
Sí, el magnetismo residual afecta la vida útil del solenoide:
– Aumenta el desgaste mecánico;
– Aumenta la temperatura de funcionamiento;
– Reduce la frecuencia de repetición del ciclo.
Posibles consecuencias a largo plazo: fatiga de los muelles, desgaste de las superficies, pérdida de rendimiento.
Conclusión: Para prolongar la vida útil, asegúrese de que el diseño y la selección de materiales sean adecuados.
Capítulo 10: Conclusión final
El magnetismo residual es un fenómeno relativamente insignificante, pero que tiene relevancia desde el punto de vista de la ingeniería.
Sin las medidas adecuadas: respuesta tardía, fallos persistentes, precisión reducida.
Sin embargo, con buenas soluciones de ingeniería, el magnetismo residual es fácil de controlar, lo que puede resultar útil en el diseño de solenoides de alta calidad.

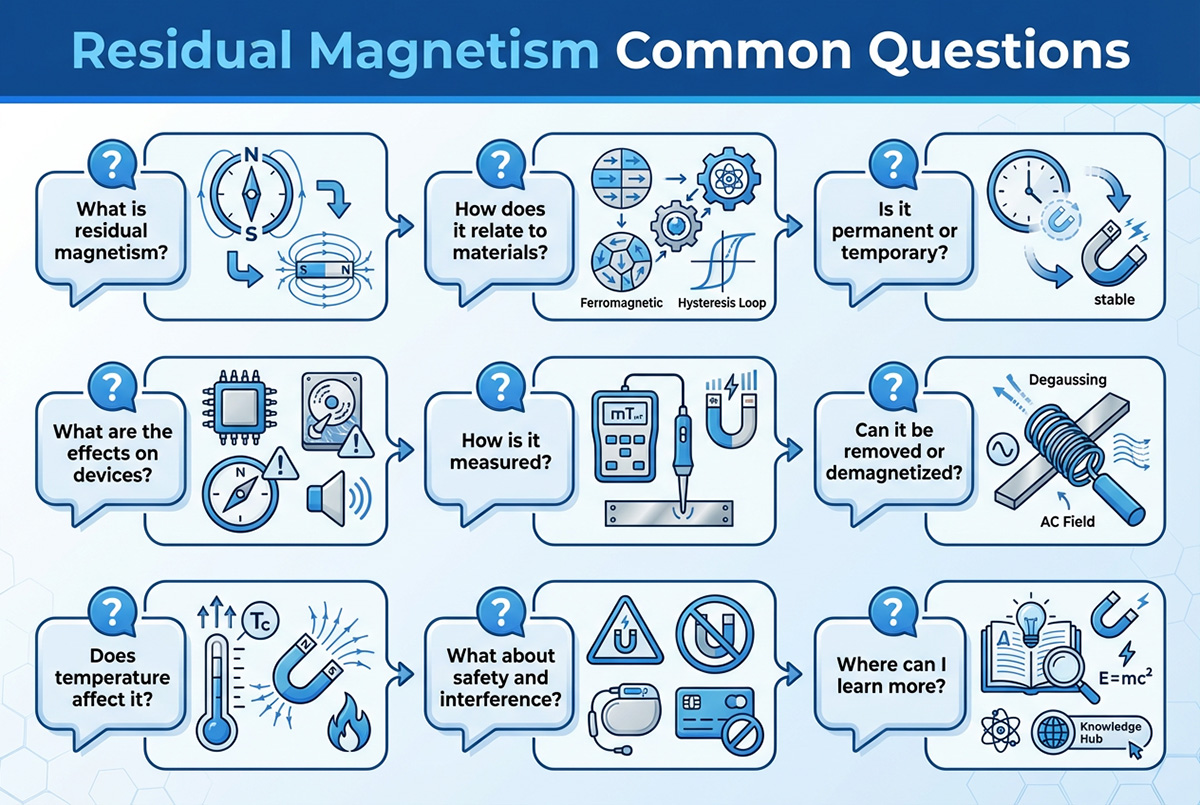

Capítulo 11: Magnetismo residual - Pregunta frecuente
1. ¿Qué es el magnetismo residual?
El magnetismo residual es la densidad de flujo magnético que queda en la sustancia magnética después de la eliminación del campo magnetizante.
2. ¿Por qué existe el magnetismo residual?
Existe porque los dominios magnéticos en los materiales ferromagnéticos no cambian completamente a un estado aleatorio después de la magnetización. Algunos dominios permanecen en su posición.
3. ¿Qué materiales poseen un magnetismo residual significativo?
Los materiales magnéticos duros (imanes permanentes), como los imanes de alnico, ferrita y neodimio, tienen una alta remanencia. Los materiales magnéticos blandos (por ejemplo, el acero al silicio) tienen un magnetismo residual muy bajo.
4. ¿Cuál es la unidad de medida del magnetismo residual?
El magnetismo residual se suele medir como densidad de flujo residual (Br) en teslas (T) o gauss (G).
5. ¿El magnetismo residual es bueno o malo?
– Casos de uso positivos: fabricación de imanes permanentes, altavoces, generadores y motores.
– Aspectos negativos: provoca interferencias magnéticas, adherencia de piezas o mal funcionamiento de los dispositivos de medición.
6. ¿Cómo se puede eliminar el magnetismo residual?
La desmagnetización elimina el magnetismo residual mediante un campo magnético alterno de intensidad decreciente.
7. ¿Cómo afecta el magnetismo residual a los generadores?
Los generadores autoexcitados utilizan una pequeña cantidad de magnetismo residual en los polos del campo para generar voltaje. Sin magnetismo residual, el generador no podrá producir voltaje.
8. Diferencia entre magnetismo residual y retentividad.
El magnetismo residual es el magnetismo real, mientras que la retentividad son las propiedades intrínsecas del material que determinan el magnetismo.
