Řešení trubkových solenoidů s dlouhým zdvihem WL7074

Trubkový solenoid s dlouhým zdvihem je typ elektromagnetu, který vytváří tlačný nebo tažný pohyb přeměnou elektrického proudu na magnetické pole, které aktivuje píst. Skládá se z měděné cívky, železného pístu, pružin, trubkového pouzdra a stejnosměrné zásuvky. Po elektrifikaci měděné cívky generuje magnetické pole, které vede k aktivaci pístu. Trubkový solenoid s dlouhým zdvihem se široce používá v průmyslové automatizaci, inteligentních zámcích, prodejních automatech, zdravotnických prostředcích a řídicích systémech.

Klíčové vlastnosti trubkového solenoidu s dlouhým zdvihem

Trubkové solenoidy s dlouhým zdvihem jsou pokročilé aktuátory, které generují vysoce spolehlivý tlačný nebo tažný pohyb s dlouhou dráhou. Díky kompaktní trubkové konstrukci rovnoměrně rozkládají magnetický tok, což má za následek stabilní sílu a tichý provoz. Ve srovnání s otevřeným typem je trubkový solenoid spolehlivější a má delší životnost.

Solenoidy s dlouhým zdvihem se vyznačují rychlou odezvou a nízkou spotřebou energie. Mohou pracovat s různým napětím, včetně 6 V, 12 V a 24 V DC. Použitím kvalitních materiálů a přesným vinutím cívky je možné zvýšit tepelnou odolnost a provozní stabilitu. Takové solenoidy se snadno instalují a přizpůsobují potřebám aplikace.

Získejte bezplatnou nabídku

PDF ke stažení

Přehled produktu s trubkovým solenoidem s dlouhým zdvihem

Trubkový solenoid s dlouhým zdvihem je vysoce výkonný aktuátor pro generování dlouhých zdvihů. Tlačný nebo tažný pohyb je vytvářen pomocí systému měděné cívky a magnetického plunžru. Trubková konstrukce zlepšuje magnetickou účinnost, snižuje energetické ztráty a zvyšuje provozní stabilitu.

Tyto solenoidy jsou k dispozici v různých napětích, zdvihech a silových uspořádáních. Mohou být použity v automatizačních systémech, inteligentních zámcích, prodejních automatech, zdravotnických prostředcích a průmyslových zařízeních. Trubkové solenoidy s dlouhým zdvihem se vyznačují rychlou odezvou, malým instalačním prostorem, nízkou hlučností a dlouhou životností. Solenoidy je možné přizpůsobit dle konkrétních požadavků aplikace.

Video o trubkovém solenoidu s dlouhým zdvihem

Trubkový solenoid s dlouhým zdvihem pístu

Spolehlivý solenoidový aktuátor s dlouhým zdvihem

Elektromagnetická solenoidová jednotka s dlouhým zdvihem

Dodavatel průmyslových stejnosměrných trubkových solenoidů

Vysoce výkonný trubkový solenoidový průvodce

Vodotěsný trubkový solenoid s dlouhým zdvihem

Technický list s trubkovým solenoidem s dlouhým zdvihem

značka	Weilong Technology	Číslo modelu	WL7074
Jmenovité napětí (V)	DC 12 V, 24 V, 48 V a 60 V	Jmenovitý výkon (W)	30-50 W
Pracovní model	Trubkový typ s tlačným a tažným mechanismem	Přídržná síla (N)	30-80 N.
Zdvih (mm)	5-30 MM	Čas(y) resetu	0.1
Životnost	300 tisíckrát	Osvědčení	CE, RoHS, ISO9001
Materiál	Pouzdro z uhlíkové oceli s pozinkovaným povlakem	Napájecí kontakt	Zásuvka stejnosměrného proudu
Nainstalujte styl	Nastavitelný šroub a víčko	Tolerance rozměru	+/- 0.1 mm
Voděodolný	Nevyplněno	izolační třída	F
Hi-Pot test	AC 600V 50/60Hz 2 s	Nebuzděná přídržná síla	0
Pracovní teplota	-10 ° C 100 ° C	Pracovní cyklus	1-100%
Hloubka závitu (mm)	/	Platba Term	TT nebo LC na viděnou
Ukázka objednávky	Ano	Záruka	1 Rok
MOQ	1000 ks	dodávka Schopnost	5000 ks týdně
Čas Doručení	30 dny	Port of Loading	Shenzhen

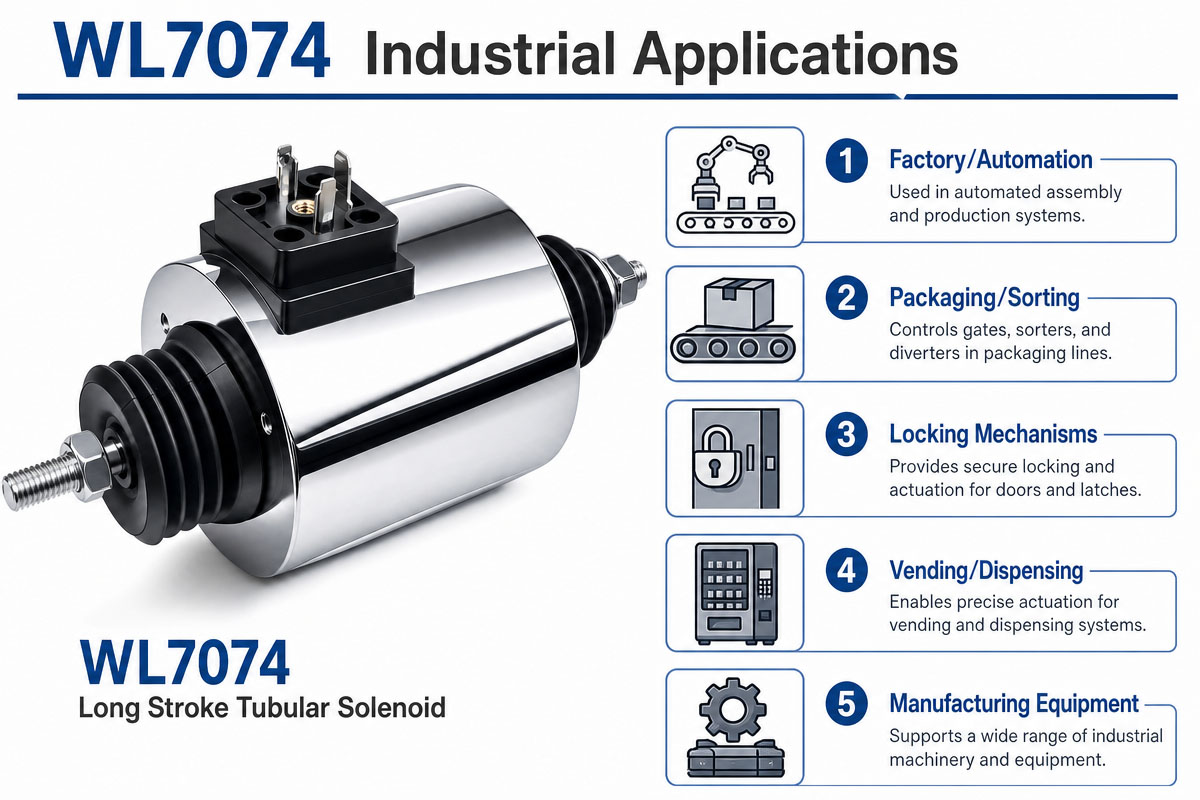

Průmyslové použití trubkového solenoidu s dlouhým zdvihem

Trubkové solenoidy s dlouhým zdvihem se široce používají v moderních automatizačních a pohybových systémech díky svému spolehlivému lineárnímu pohybu, malým rozměrům a stabilní elektromagnetické síle. Používají se v automatizačních zařízeních, včetně třídicích systémů, balicích strojů, textilních strojů a řídicích zařízení výrobních linek. Trubkové solenoidy s dlouhým zdvihem reagují rychle a nabízejí dlouhé zdvihy pro opakované operace.

Trubkové solenoidy s dlouhým zdvihem se používají v systémech inteligentních zámků, včetně zámků skříněk, prodejních automatů a elektronických zámků. V lékařských zařízeních lze tyto solenoidy díky nízké hlučnosti a extrémně vysoké přesnosti použít k ovládání ventilů a kapalinových systémů.

Solenoidy s dlouhým zdvihem lze instalovat do automobilových systémů, včetně dveřních zámků, systémů řízení paliva a spínacích mechanismů. Používají se v kancelářských automatizačních zařízeních, herních automatech, domácích spotřebičích a bezpečnostních systémech. Tyto solenoidy lze přizpůsobit podle napětí, síly a zdvihu.

Odvětví, která využívají trubkové solenoidy s dlouhým zdvihem

1. Trubkové solenoidy s dlouhým zdvihem se hojně používají v různých průmyslových odvětvích, například při výrobě zařízení a produktů, které vyžadují spolehlivý lineární push-pull provoz v omezeném prostoru.

Použití trubkových solenoidů s dlouhým zdvihem v průmyslové automatizaci

Použití trubkových solenoidů se vyskytuje v průmyslových prostředích, kde:

Balicí stroje

Třídící zařízení

Dopravníky

Textilní zařízení

Výrobní linky

2. Mezi vlastnosti těchto solenoidů patří rychlá odezva a dlouhá životnost.

Výrobce inteligentních zámků a bezpečnostních systémů

Použito v:

Elektronické zámky dveří

Uzamykatelné skříně

Řízení přístupu

Zámek prodejních automatů

Bezpečnostní zařízení

3. Jejich kompaktní tělo a spolehlivé funkce push/pull jsou vhodné pro použití v bezpečnostních systémech.

Společnosti vyrábějící zdravotnické vybavení

Použití trubicových solenoidů v lékařských zařízeních zahrnuje:

Diagnostické nástroje

Systémy pro manipulaci s tekutinami.

Analytické laboratorní přístroje

Systémy pro výdej léků

Tyto solenoidy pracují tiše a přesně.

Výrobci automobilů

Mezi použití trubkových solenoidů v automobilovém průmyslu patří:

Mechanismy zámků dveří

Systémy řízení paliva

Přenosové systémy

Elektronické ovládací systémy

4. Kritéria výběru jsou trvanlivost a spolehlivost.

Letecké a obranné společnosti

Výkonné trubkové solenoidy se používají v:

Systémy řízení letadel.

Bojová výstroj

Aktuátory kritických misí

Automatické obranné systémy; a

5. Trubkové solenoidy s dlouhou životností lze použít v náročných podmínkách.

Spotřební a komerční vybavení

Běžná zařízení používající trubkové solenoidy:

Tiskárny a

Parkovací hodiny

Prodejní automaty.

Video hry

6. Domácí vybavení –

Tichý a kompaktní provoz umožňuje použití v kompaktním spotřebním zboží.

Průměrné firmy a výrobci

7. Mezi společnosti zabývající se výrobou nebo aplikací trubkových solenoidů patří:

Weilong Technology

Bicron Electronics

Johnson Electric

Produkty TDS Precision

Elektrický Johnson

Geeplus

Poručník

8. Trubkové solenoidy s dlouhým zdvihem jsou obzvláště žádané pro:

Ovládání s dlouhým zdvihem

Kompaktní provedení pohonu

Rychlé zapnutí/vypnutí

Schopnost opakovaného pohybu

Provoz bez větší údržby

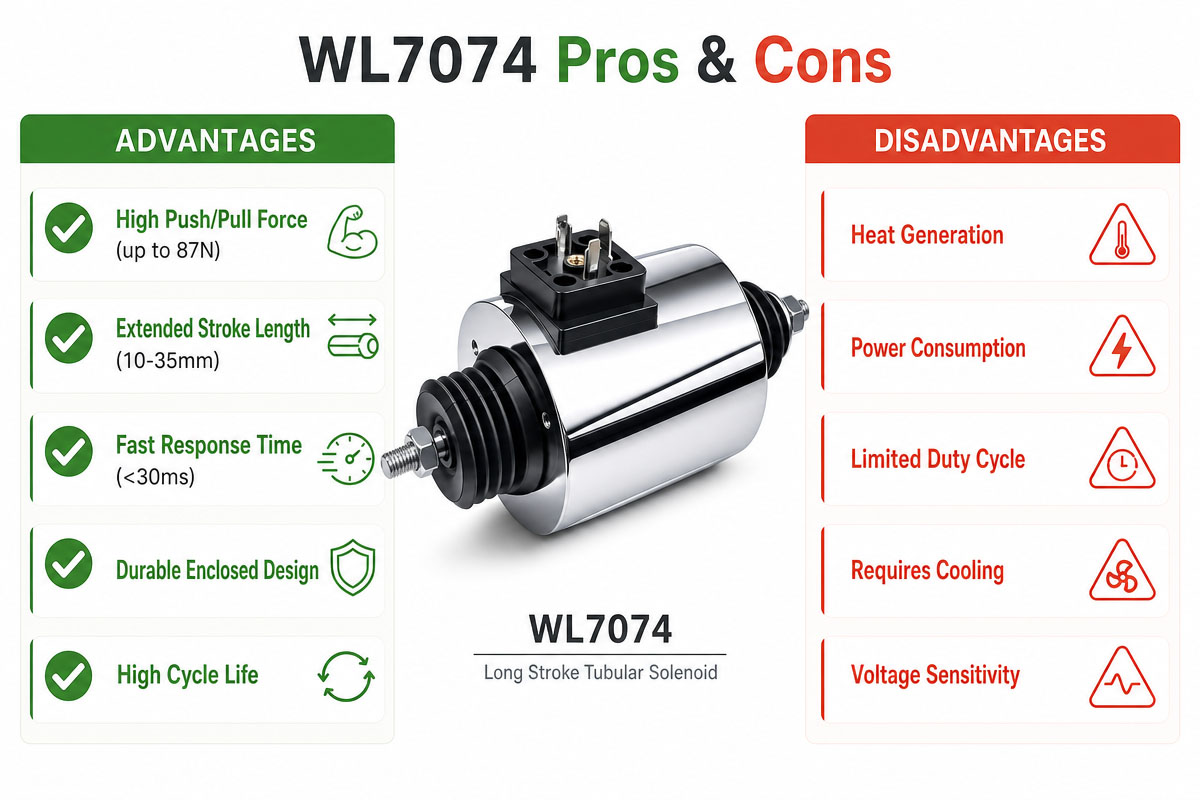

Výhody a nevýhody trubkového solenoidu s dlouhým zdvihem

Trubkové solenoidy s dlouhým zdvihem mají mnoho výhod pro průmyslové aplikace. Mají kompaktní trubkovou strukturu, která zlepšuje magnetickou účinnost. Nabízejí rychlou odezvu a dlouhou životnost. Trubkové solenoidy poskytují lepší ochranu před prachem a nečistotami z prostředí ve srovnání s otevřeným typem.

Další výhodou je, že trubkové solenoidy lze snadno přizpůsobit. Nabízejí různé možnosti napětí, úrovně síly, způsoby montáže a pracovní cykly. Díky válcové konstrukci těla je lze snadno integrovat do malých zařízení.

Trubkové solenoidy s dlouhým zdvihem však mají i určité nevýhody. Při zvětšení délky zdvihu má magnetická síla tendenci klesat v celé délce zdvihu. Solenoid má tendenci se během nepřetržitého provozu zahřívat, a proto by měla být přijata vhodná opatření k odvodu tepla. Vyšší úrovně síly vyžadují vyšší spotřebu energie. V případě extrémně dlouhých dráh zdvihu mohou být vhodnější jiné aktuátory, včetně motorů a pneumatických válců.

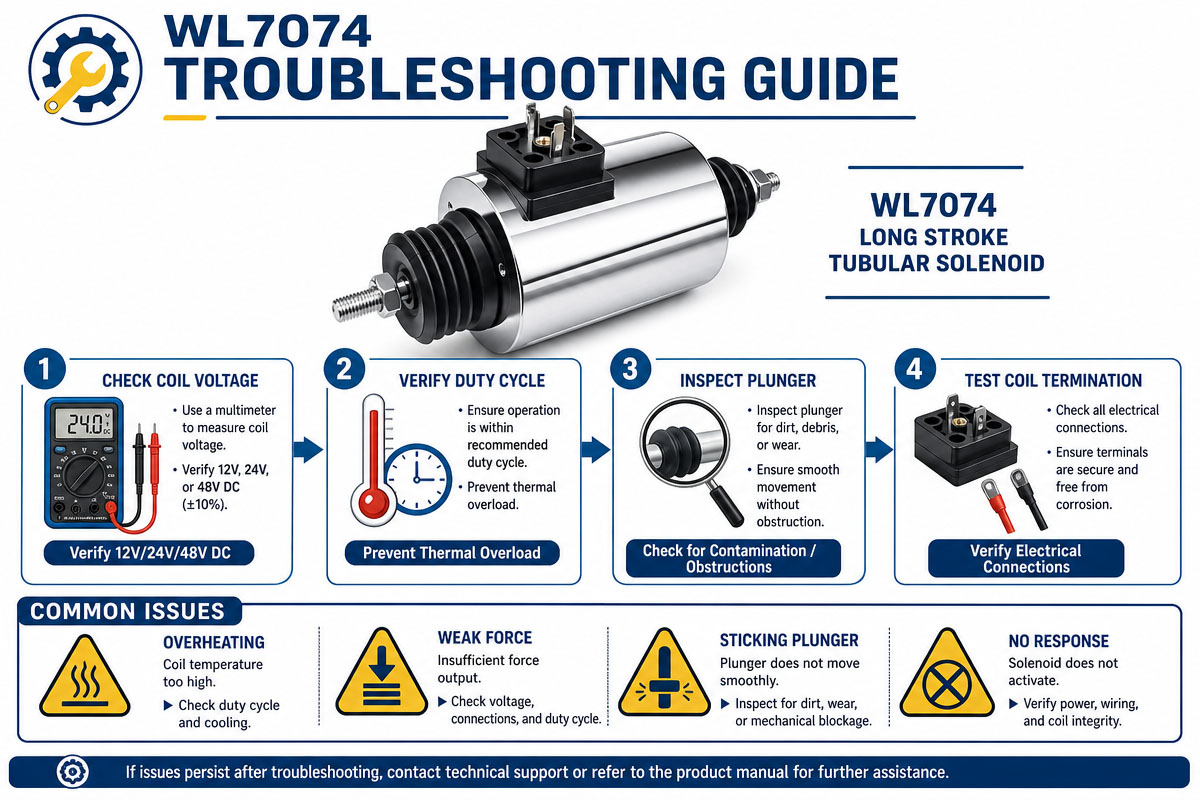

Průvodce odstraňováním problémů s trubkovým solenoidem s dlouhým zdvihem

Pokud váš trubkový solenoid s dlouhým zdvihem nefunguje správně, je třeba zvážit několik problémů. Pokud se solenoid nepohybuje, zkontrolujte úroveň napětí a elektrické připojení. Nesprávné zapojení nebo nedostatečné napětí může vést k nemožnosti pohybu magnetu.

Dalším problémem může být přehřátí solenoidu. Nepřetržitý provoz nad rámec specifikací nebo nevhodné vstupní napětí může vést k přehřátí. Správné nastavení pracovního cyklu a řádné větrání mohou minimalizovat riziko přehřátí.

Slabý výstupní tlak může být způsoben nečistotami, vnitřním opotřebením, nízkým napětím nebo nesprávným nastavením zdvihu. Čištění pístu a úprava mechanického vyrovnání mohou pomoci zlepšit výkon. Hluky a vibrace obvykle naznačují uvolněné montážní prvky nebo poškozené vnitřní součásti.

Pokud se píst při pohybu zasekává, může být důvodem nedostatek mazání nebo přítomnost kontaminace. V případě náročného prostředí se doporučuje zvýšit ochranu před prachem a vlhkostí. Pravidelnými kontrolami a kontrolou napětí zajistí trubkový solenoid s dlouhým zdvihem dlouhou životnost.

Nejčastější dotazy k trubkovému solenoidu s dlouhým zdvihem

1. Co je trubkový solenoid s dlouhým zdvihem?

Trubkový solenoid s dlouhým zdvihem je elektromagnetický aktuátor pro vytváření tlačných nebo tažných pohybů s dlouhou délkou zdvihu.

2. Jaké jsou možnosti napětí?

Běžné jmenovité napětí je 6 V, 12 V, 24 V, 48 V a 60 V DC. Pro speciální aplikace lze dodat i vlastní napětí.

3. Jaký je rozdíl mezi solenoidy typu push a pull?

Tlačné solenoidy vytvářejí pohyb pístu směrem ven, zatímco tažné solenoidy vytvářejí pohyb směrem dovnitř.

4. Kde se nejčastěji používají trubkové solenoidy s dlouhým zdvihem?

Nejčastěji se používají v automatizačních zařízeních, prodejních automatech, inteligentních zámcích, zdravotnických prostředcích a průmyslových strojích.

5. Je k dispozici přizpůsobení délky zdvihu?

Ano, délku zdvihu, výstupní sílu, způsob montáže a připojení kabelu lze přizpůsobit vašemu projektu.

6. Jsou trubkové solenoidy vhodné pro nepřetržitý provoz?

Ano, některé modely jsou navrženy pro nepřetržitý provoz s odpovídajícími opatřeními pro odvod tepla.

7. Proč se solenoid za provozu zahřívá?

Jedná se o normální jev způsobený elektromagnetickým provozem. Nadměrné zahřívání však indikuje přepětí nebo nesprávnou volbu pracovního cyklu.

8. Jak prodloužit životnost solenoidu?

Správná montáž, správné vstupní napětí a zabránění přetížení mohou prodloužit životnost a výkon.

Výběr trubkového solenoidu s dlouhým zdvihem

Výběr vhodného trubkového solenoidu s dlouhým zdvihem je nezbytný pro správný provoz a prodlouženou životnost. Prvním parametrem, který je třeba zkontrolovat, je potřebná délka zdvihu. Různé aplikace vyžadují různé délky zdvihu, a proto by solenoid měl být schopen odpovídajícím způsobem pohybovat pístem.

Dalším parametrem, který je třeba zvážit, je síla. Měli byste určit požadovanou sílu tlačení nebo tahu. Větší síla vyžaduje větší velikost cívky nebo vyšší spotřebu energie. Napětí by mělo být také správně zvoleno. Mezi běžná napětí patří 6 V, 12 V a 24 V DC.

Měli byste také určit pracovní cyklus. Solenoidy s nepřetržitým provozem odvádějí méně tepla, ale solenoidy s přerušovaným provozem poskytují větší sílu po krátkou dobu. Rozměry instalace a pořadí upevnění by měly odpovídat konstrukci zařízení.

Důležité jsou také teplota, vlhkost, vibrace, prach a další faktory prostředí. Někteří kupující požadují vodotěsné nebo tepelně odolné provedení. Zvažte také rychlost odezvy, hladinu hluku, stupeň izolace cívky a životnost solenoidu. Speciální provedení může zahrnovat různá přizpůsobení, včetně speciálních konektorů, pružinových systémů, prodloužení hřídele a konzol.
