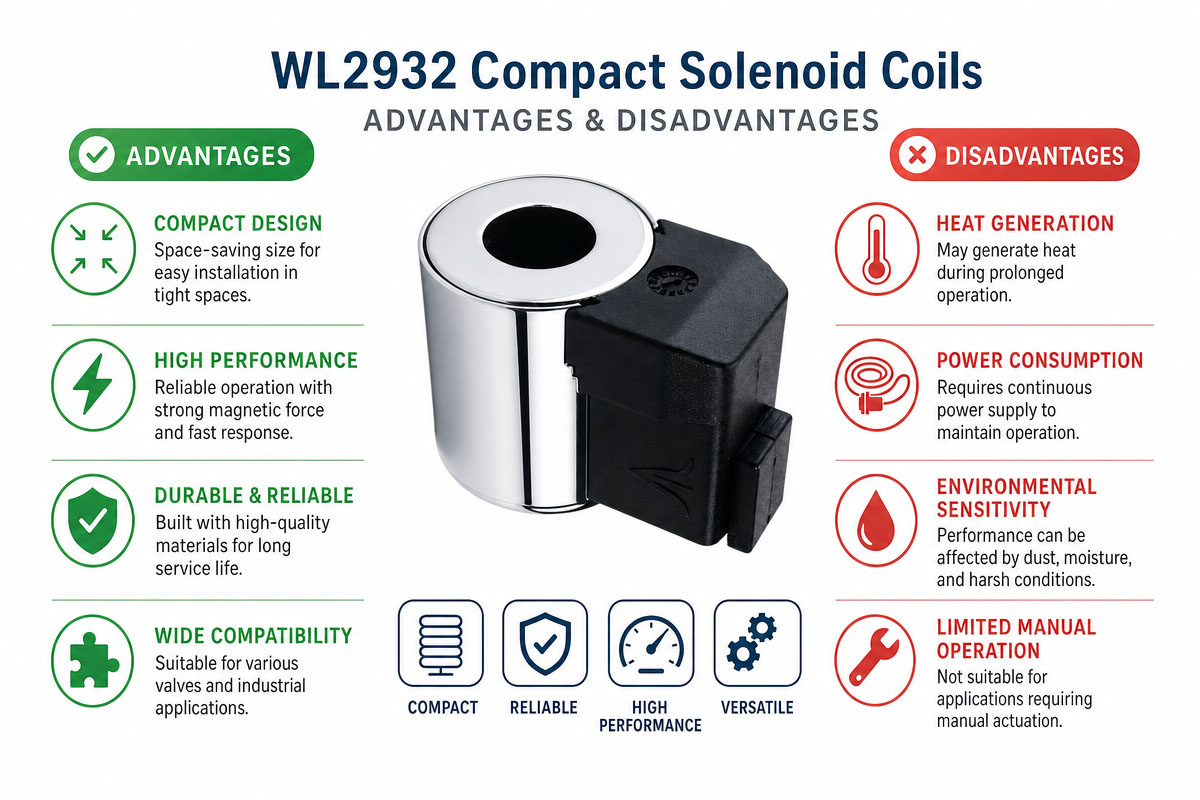

كيف الاختيارe ملف لولبي صغير الحجم

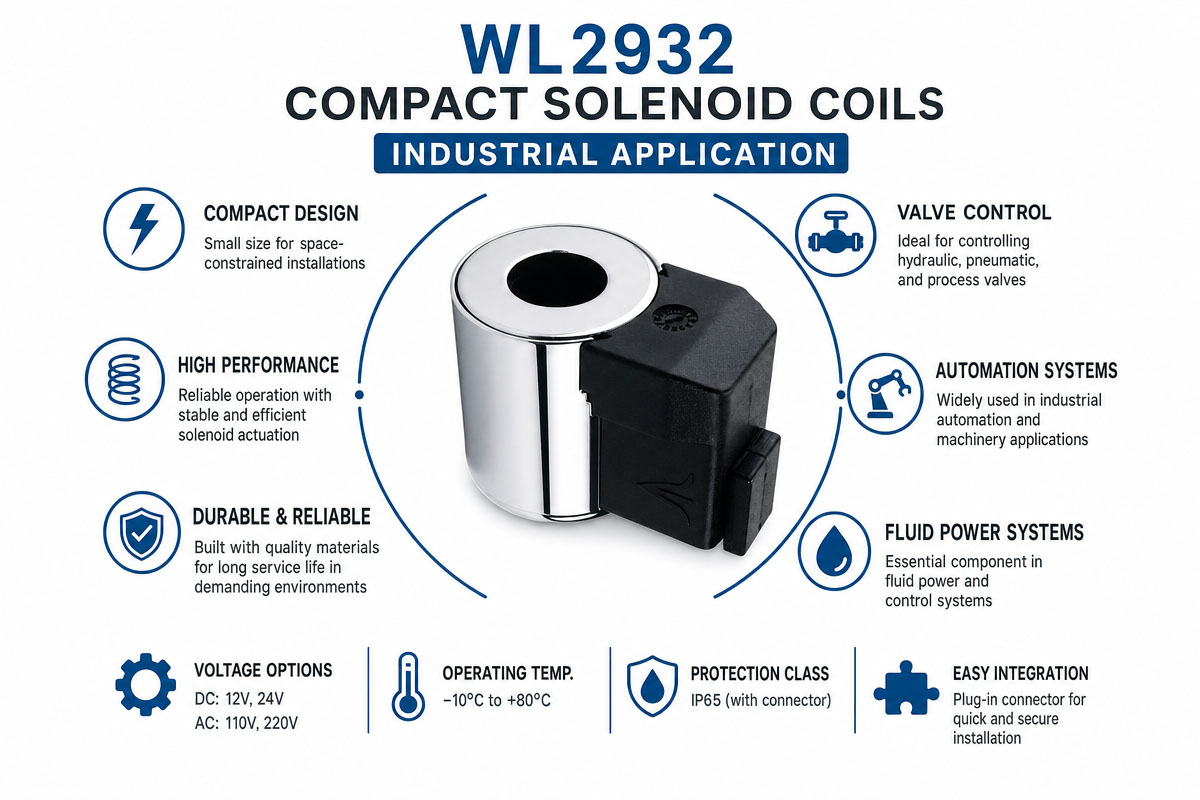

يبدأ اختيار الملف اللولبي الصغير المناسب بالصمام وظروف التشغيل الفعلية، وليس فقط بالأبعاد الخارجية للملف. أولًا، تحقق من تصنيف الجهد الكهربائي وما إذا كان النظام يعمل بتيار مستمر أو متردد. تُعدّ قيم 12 فولت تيار مستمر، و24 فولت تيار مستمر، و24 فولت تيار متردد، و110 فولت تيار متردد، و230 فولت تيار متردد شائعة في الأنظمة الصناعية. يجب اختيار الملف وفقًا لجهد التغذية الفعلي ونطاق تحمل الجهد.
ثانيًا، تحقق من قدرة الملف ومقاومته وتياره ودورة تشغيله. إذا كان الصمام يعمل باستمرار، فيجب تصميم الملف ليعمل باستمرار مع توفير نظام لتبديد الحرارة. يمكن استخدام قدرة أكبر لتشغيل قوي، ولكن هذا ممكن فقط في حالات التشغيل المتقطع. لا يجوز تجاوز مدة التشغيل المسموح بها.
ثالثًا، تحقق من التوافق الميكانيكي. يجب أن يكون الملف مطابقًا تمامًا لمجموعة الصمام من حيث القطر والارتفاع وطريقة التركيب وحجم أنبوب الصمام وشكل المحرك وموقع الموصل. إذا لم يتعارض الغلاف الصغير مع المكونات المجاورة، يصبح عديم الفائدة.
رابعًا، يجب فحص البيئة المحيطة. ينبغي مراعاة درجة الحرارة المحيطة، ودرجة حرارة السوائل، والاهتزازات، والصدمات، والغبار، والرطوبة، والزيوت، والمواد الكيميائية، والتعرض للعوامل الخارجية. كما يجب اختيار فئة العزل المناسبة، ومادة التغليف، وإحكام إغلاق الموصلات، والحماية من دخول الأجسام الغريبة.
خامساً، تحقق من القوة المغناطيسية وزمن الاستجابة. يتكون النظام الكهرومغناطيسي من الملف، والمحرك، والفجوة الهوائية، وقوة الزنبرك، والأحمال الهيدروليكية أو الهوائية. لا يمكن حل مشكلة ضعف التشغيل بمجرد تغيير الملف.
بالإضافة إلى ذلك، قم بقياس ارتفاع درجة الحرارة في حالة وصول الملف إلى حالة التوازن الحراري. قم بقياس التيار ودرجة حرارة السطح وسلوك وأداء عملية السحب والتثبيت.
قد يفشل التصميم الذي يعمل لفترة قصيرة في درجة حرارة الغرفة بعد تشغيله لفترة طويلة في بيئة مغلقة.
أخيرًا، ضع في اعتبارك نوع الموصل، واتجاه الكابل، والحماية من عكس القطبية، والحماية من زيادة التيار، ومتطلبات الاعتماد، وسهولة الصيانة، وحجم الإنتاج المتوقع. بالنسبة لآلات الشركات المصنعة للمعدات الأصلية، يُرجى تزويد الشركة المصنعة للملفات برسومات الصمامات، والجهد، والطاقة المستهدفة، ودورة التشغيل، ونطاق درجة الحرارة، والمتطلبات البُعدية، ومتطلبات الموصل، وتفاصيل التطبيق. يُوصى بشدة بإجراء اختبار النموذج الأولي في أسوأ ظروف التشغيل من حيث الجهد ودرجة الحرارة قبل الإنتاج النهائي.

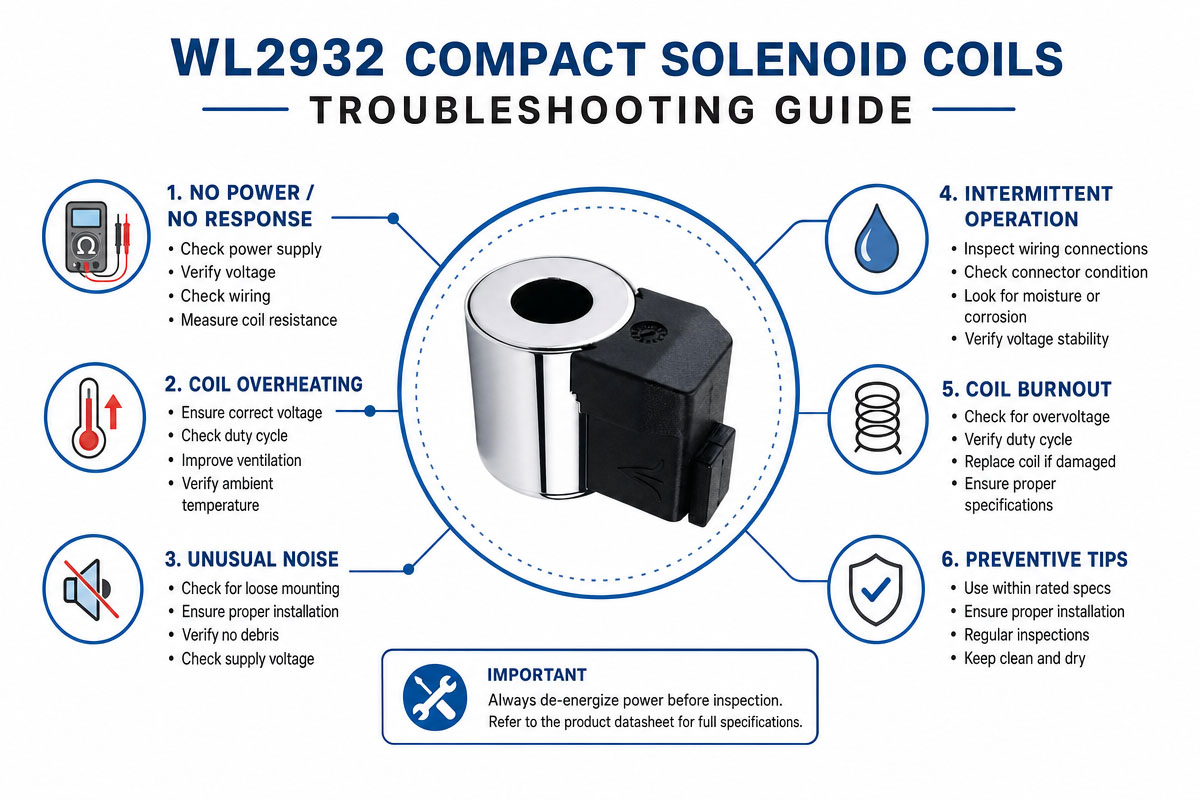

إرشادات لتجنب الأخطاء الشائعة في تصميم ملفات اللولب المدمجة
تحدث أخطاء التصميم الشائعة في ملفات اللولب المدمجة بسبب اعتبار الملف عنصرًا منفصلاً. يجب اعتبار الملف، والعضو الدوار، والأنبوب، والفجوة الهوائية، والنابض، وحمل الصمام، ومصدر الطاقة، ودرجة الحرارة المحيطة كنظام متكامل.
لا تقم بتقليل حجم الملف قبل التحقق من الحدود الحرارية. قد يتعرض الملف الأصغر لارتفاع درجة الحرارة، خاصة أثناء التشغيل المستمر.

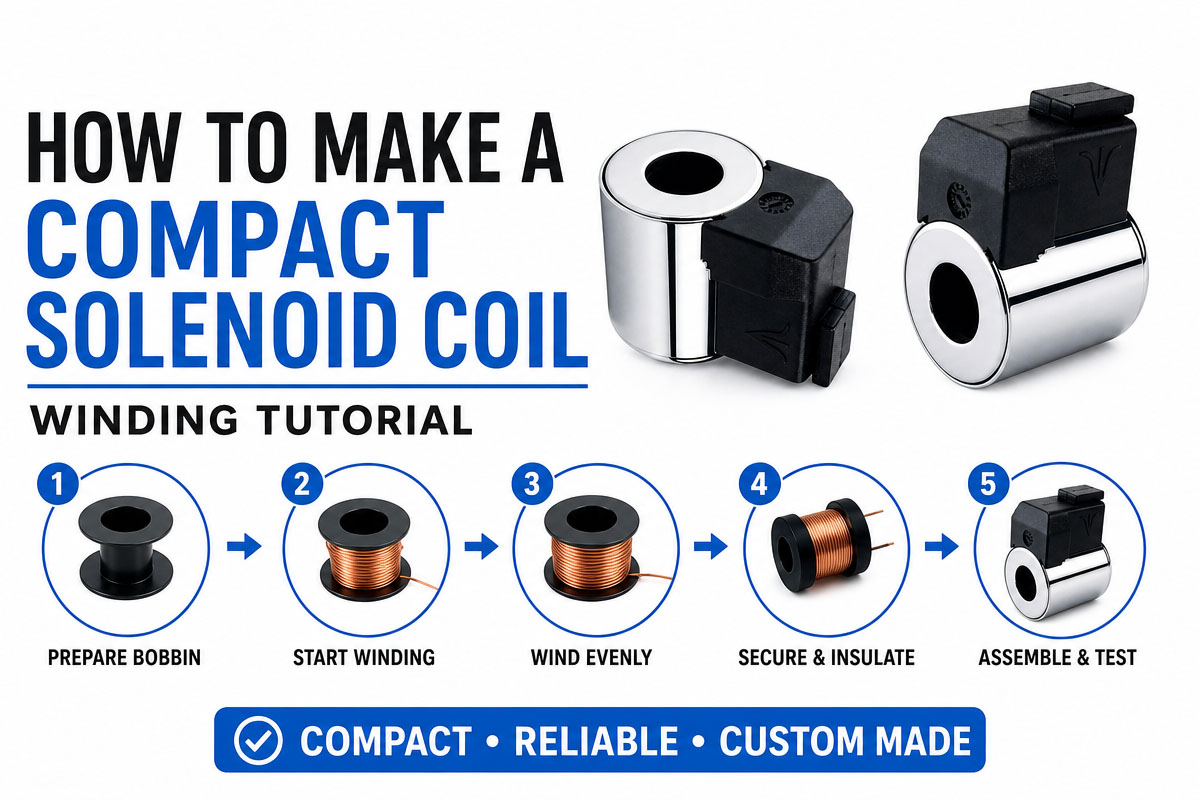

لا تختار قطر السلك لمجرد سهولة لفه. يجب حساب جميع المعايير مثل المقاومة، وكثافة التيار، وعدد اللفات، ومعامل التعبئة، والجهد، وعدد اللفات بالأمبير المستهدف.
لا تفرط في حشو الأسلاك باللفائف. المساحة مطلوبة لسمك العزل، وتفاوتات التصنيع، وتمدد الأسلاك، والراتنج أو التغليف.
لا تنسَ الفجوة الهوائية. حتى الزيادة الطفيفة في الفجوة المغناطيسية يمكن أن تقلل من القوة المتاحة.
قم بمطابقة البكرة ونظام العزل مع درجة الحرارة. تحقق من فئة العزل، ودرجة حرارة اللف، ودرجة الحرارة المحيطة، وهامش النقاط الساخنة.
لا تنسَ مراعاة تفاوت الجهد. لا تختبر فقط عند جهد التغذية الاسمي؛ بل اختبر أيضًا عند الحد الأدنى والحد الأقصى لجهد التغذية.
صُمم ليتناسب مع دورة التشغيل الحقيقية. قد يتعرض الملف المصمم للتشغيل المتقطع القصير لارتفاع درجة الحرارة أثناء التشغيل المستمر.
انتبه إلى اتجاه الموصل مسبقًا. حتى الملف الصغير قد يتسبب في مشاكل في التركيب مع الصمامات المجاورة بسبب وضع القابس في غير مكانه الصحيح.
ضع في اعتبارك الاهتزازات والرطوبة والزيوت والمواد الكيميائية والغسيل بالضغط في الآلات الثقيلة.
قم بإنشاء نموذج أولي كامل لتجميع الصمام. اختبر قوة السحب، وقوة التثبيت، والتيار، والمقاومة، ودرجة حرارة السطح، والاستجابة بعد الاستقرار الحراري.
تتضمن إجراءات التصميم الآمنة حسابات كهرومغناطيسية، وتحقق حراري، وتحليل التفاوتات، ولف النموذج الأولي، واختبار التطبيق قبل الإنتاج الضخم.
